Zerspanung von Prototypen und Kleinserien, Formeinsätze, Elektroden sowie Lohnmessung mit Koordinatenmesstechnik und Computertomographie
3D-Form Winterbach GmbH
WinterbachNeu auf Amplifa
Über uns
Die 3D-Form Winterbach GmbH ist seit 2002 auf die Herstellung von Prototypen im zerspanenden Bereich spezialisiert und fertigt außerdem Kleinserien, Vorserienteile für die direkte Montage sowie Formeinsätze in Hart- und Weichbearbeitung. Das Leistungsspektrum umfasst CAD/CAM-Konstruktion und -Programmierung, Elektrodenfertigung in Graphit und Kupfer auf verschiedenen Haltesystemen sowie Laserschweißen für Auftragschweißungen, Reparaturen und Feinblechbearbeitung. Auf rund 500 Quadratmetern Produktionsfläche kommen sieben Bearbeitungszentren mit 3- und 5-Achsen sowie zwei Drehmaschinen zum Einsatz, wodurch auch komplexere Teile simultan gefräst werden können. Die Veredelung wie Schleifen, Honen, Härten und Beschichten wird als Fremdleistung koordiniert. Eine eigene Messabteilung mit 3D-Koordinatenmessmaschinen, Computertomograph und Oberflächenmessgerät sichert die Qualität und wird auch als Lohnmessung angeboten. Kunden stammen aus Fahrzeug- und Raumfahrtindustrie, Motorsport, Werkzeug- und Formenbau, Maschinen- und Sondermaschinenbau sowie Messtechnik. Das Team besteht aus Werkzeugmechanikern, Maschinenbau-Technikern, Messtechnikern und Programmierern.
- Standort
- Winterbach
- Verfahren
- Prototypenfertigung (zerspanend), CAD/CAM Konstruktion und Programmierung, Laserschweißen (Auftragschweißen, Reparaturen, Feinblechbearbeitung), Elektrodenfertigung (Graphit, Kupfer), Formeinsatzfertigung (Hart- und Weichbearbeitung), Vorserienteile für direkte Montage / Kleinserien, Veredelung (Schleifen, Honen, Härten, Beschichten) als Fremdleistung, Taktile Koordinatenmesstechnik / Lohnmessung
- Werkstoffe
- Graphit, Kupfer, Zerspanung (Fräsen/Drehen), Laserschweißen, CAD/CAM
- Zertifikate
- DIN EN ISO 9001:2008, ISO/TS 16949:2009, ISO 9001, IATF 16949
- Gegründet
- 2002
- Branchen
- Fahrzeugindustrie, Raumfahrtindustrie, Motorsport, Werkzeug- und Formenbau, Maschinenbau, Sondermaschinenbau
- 01
CAD/CAM-Konstruktion
- 02
CNC-Fräsen
- 03
CNC-Drehen
- 04
Laserschweißen
- 05
Veredelung (Fremdleistung)
- 06
Messtechnik / Erstmusterprüfung
Werkstoffe & Verfahren
Zerspanung (Fräsen/Drehen)

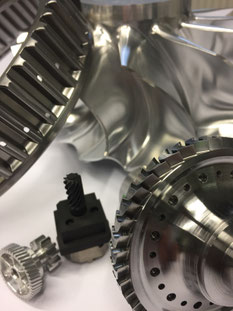

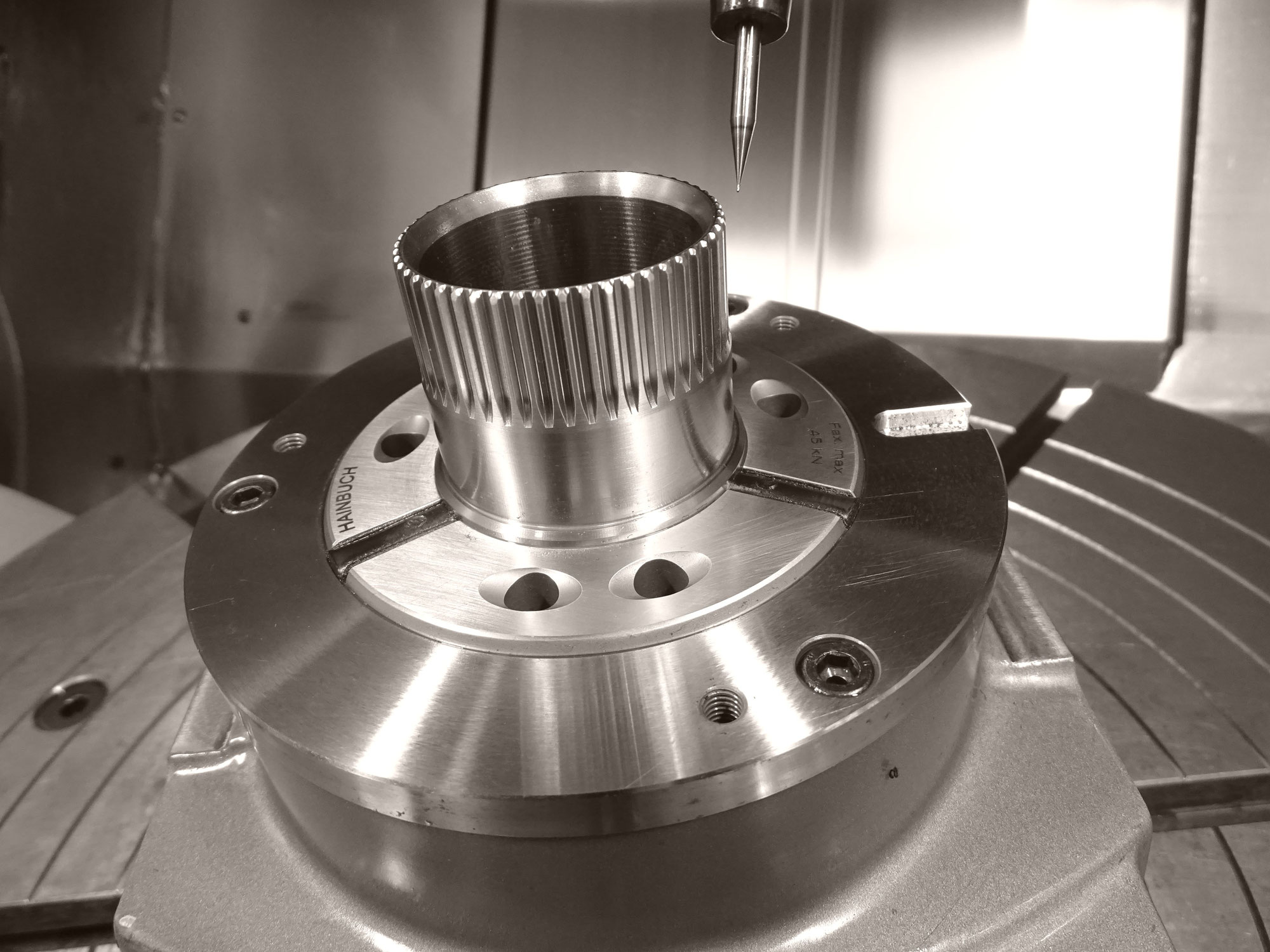

Prototypen und Kleinserien aller Materialien auf 3- und 5-Achsen-Bearbeitungszentren.
Graphit
Werkstoff für die Elektrodenfertigung inklusive Elektrodendokumentation.
Kupfer
Werkstoff für die Elektrodenfertigung auf verschiedenen Haltesystemen.
Laserschweißen
Auftragschweißen und Reparaturen mit nahezu verzugs- und verformungslosem Ergebnis.
CAD/CAM
Konstruktion, Zeichnungserstellung und Programmierung bis zum fertigen Produkt.
Standorte
Winterbach
DEHauptsitz / Produktion
- Losgröße
- Prototypen, Kleinserien
- Werkstoffe
- verschiedene Werkstoffe, Graphit, Kupfer
- 7 Bearbeitungszentren (3-/5-Achsen)
- 2 Drehmaschinen

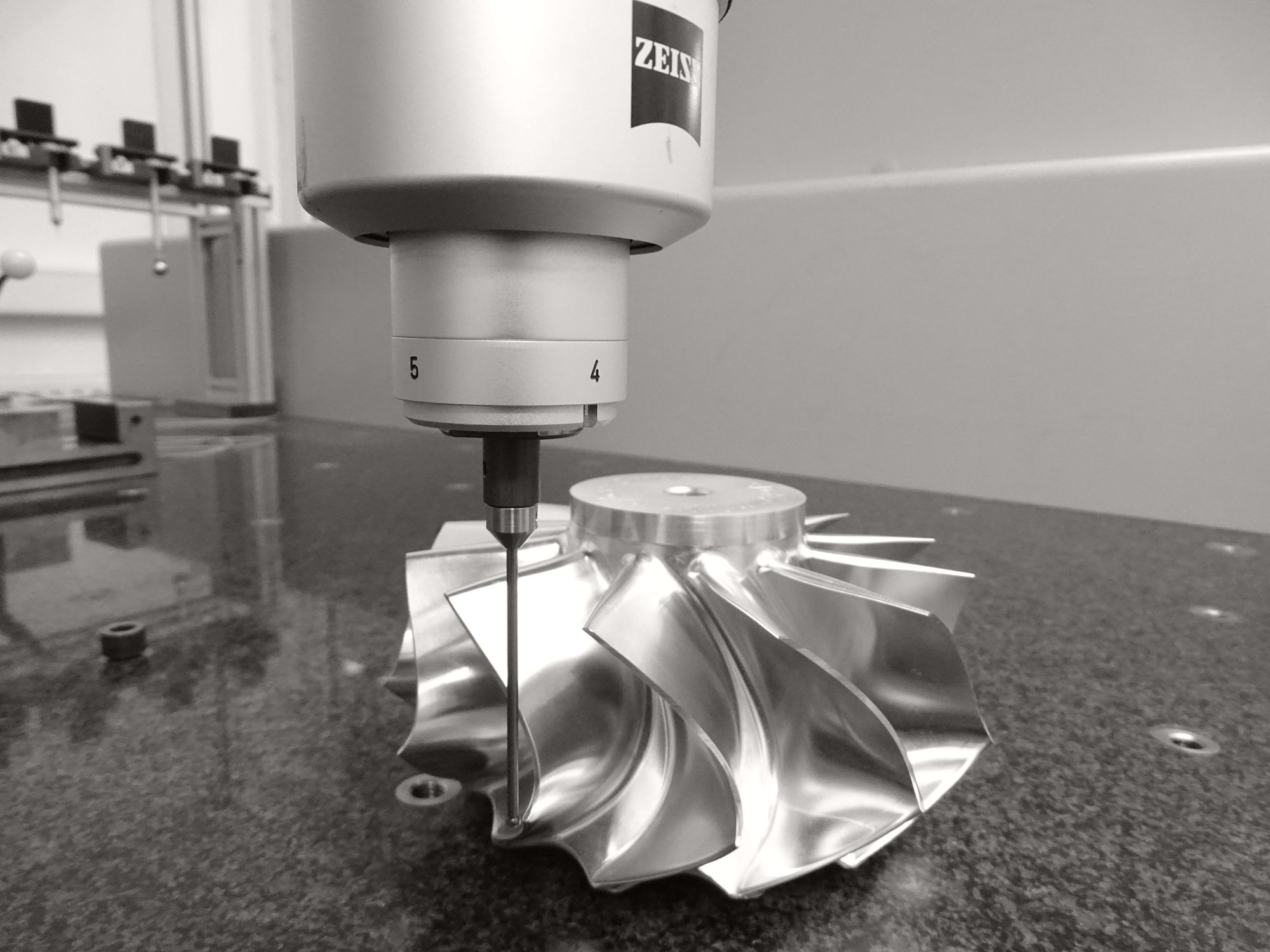

- Zeiss MC 800 Koordinatenmessmaschine
- Zeiss Contura VAST XXT Koordinatenmessmaschine
- Zeiss Metrotom Computertomograph
- Zeiss SURFCOM TOUCH 50A Oberflächenmessgerät
Bauteile & Leistungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Prototypenfertigung (zerspanend)Zerspanung | – | – | – | – | – |
| CAD/CAM Konstruktion und ProgrammierungEngineering | – | – | – | – | – |
| Laserschweißen (Auftragschweißen, Reparaturen, Feinblechbearbeitung)Fügen | – | – | – | – | verschiedene Werkstoffe |
| Elektrodenfertigung (Graphit, Kupfer)Zerspanung | – | – | – | – | Graphit, Kupfer |
| Formeinsatzfertigung (Hart- und Weichbearbeitung)Zerspanung | – | – | – | – | – |
| Vorserienteile für direkte Montage / KleinserienZerspanung | – | – | – | – | – |
| Veredelung (Schleifen, Honen, Härten, Beschichten) als FremdleistungOberfläche | – | – | – | – | – |
| Taktile Koordinatenmesstechnik / LohnmessungPrüfung | – | 800 mm × 1000 mm × 500 mm | – | – | – |
| Computertomographie (Soll-Ist, Defektanalyse, Reverse-Engineering)Prüfung | – | – | – | – | – |
| Oberflächen- und RauheitsmessungPrüfung | – | – | – | – | – |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Bearbeitungszentrum (3-/5-Achsen) | – | 7 | – | – | Winterbach |
| Drehmaschine | – | 2 | – | – | Winterbach |
| 3D-Koordinatenmessmaschine | Zeiss MC 800 | – | X=800mm / Y=1000mm / Z=500mm | – | Winterbach |
| 3D-Koordinatenmessmaschine | Zeiss Contura VAST XXT | – | X=700mm / Y=1000mm / Z=500mm | – | Winterbach |
| Computertomograph | Carl Zeiss Metrotom | – | – | – | Winterbach |
| Oberflächenmessgerät | Zeiss SURFCOM TOUCH 50A | – | – | – | Winterbach |
Zusatzleistungen
Qualität
Die Qualität wird durch zertifizierte Prozesse nach DIN EN ISO 9001:2008 und ISO/TS 16949:2009 gesichert. In der Messabteilung kommen mehrere 3D-Koordinatenmessmaschinen, ein Computertomograph Metrotom sowie ein Oberflächenmessgerät von Zeiss zum Einsatz; Erstmusterprüfberichte erfolgen nach VDA 5.0.
| Nachweis | Winterbach |
|---|---|
| ISO 9001 | |
| IATF 16949 |
Historie
- 2002
Gründung als 3D-Form Winterbach mit Spezialisierung auf Prototypen im zerspanenden Bereich
