Fertigung von Räderwerken für die Uhrenindustrie und Entwicklung von CNC-Verzahnungsmaschinen für Mikro-Verzahnung
Affolter Group SA
2735 Malleray/Valbirse (CH) · Schanghai (CN)Neu auf Amplifa
Über die Affolter Group
Die Affolter Group SA ist ein 1919 von Louis Affolter gegründetes Familienunternehmen (4. Generation) mit Sitz in Malleray/Valbirse im Berner Jura, Schweiz. Das Unternehmen fertigt hochwertige Räderwerke, Triebe und Räder für die Uhrenindustrie sowie mikromechanische Teile – von Kleinserien und Prototypen bis zu Grossserien mit mehreren Millionen Teilen. Die Wertschöpfung umfasst CNC- und kurvengesteuerte Drehteilefertigung, Verzahnen auf eigenen CNC-Verzahnungszentren, Stanzen mit selbst entwickelten Plancheuses, Wärmebehandlung, Rollieren, Polieren (Kreisschliff, Kehlen, Sonnenschliff, Kerben) sowie Montage und Vernieten kompletter Räderwerke. Daneben entwickelt und produziert Affolter CNC-Verzahnungsmaschinen (u. a. AF110, AF110 plus, AF160) und eigene CNC-Steuerungen (Leste, Pegasus) für den weltweiten Markt der Klein- und Mikromotoren. Werkstoffe sind unter anderem Stahl 20AP, Finemac, rostfreie Stähle X35ST+ und 4C27A, Kupfer-Beryllium, Messing, Durnico und Neusilber. Auf über 300 automatisierten und traditionellen Maschinen beliefert Affolter Branchen wie Uhrenindustrie, Automobil, Luft- und Raumfahrt, Medizintechnik, Servomotoren und Robotik; ein Vertriebs- und Kundendienstbüro besteht in Schanghai.
- Standort
- Malleray/Valbirse
- Verfahren
- Verzahnen (Zahnradfräsen/Gear Hobbing) auf CNC-Verzahnungszentren, Worm Screw Power Skiving (WSPS), Drehteilefertigung (CNC- und kurvengesteuerte Drehautomaten, Achsen und Triebe ab Stahlstangen), Stanzen (gestanzte Räder, inkl. Herstellung der Stanzformen), Rollieren, Polieren (verschiedene Polierverfahren, Polieren der Flügel/Zähne auf Holzscheiben), Kreisschliff, Kehlen
- Werkstoffe
- Stahl 20AP, Stahl Finemac, Rostfreier Stahl X35ST+, Rostfreier Stahl 4C27A, Kupfer-Beryllium, Messing, Durnico, Neusilber
- Zertifikate
- ISO 9001:2015
- Gegründet
- 1919
- Mitarbeiter
- 160
- Branchen
- Uhrenindustrie, Mikromotor-Industrie, Automobil, Luft- und Raumfahrt, Servomotoren, Zahnarzt- und Medizintechnik
- 01
Drehteilefertigung (CNC- und kurvengesteuerte Drehautomaten)
- 02
Verzahnen (CNC-Wälzfräsen, Power Skiving)
- 03
Stanzen / automatisierte Räderherstellung (Plancheuses)
- 04
Wärmebehandlung
- 05
Rollieren
- 06
Polieren / Kreisschliff / Kehlen / Sonnenschliff / Kerben
- 07
Reinigungsprozesse
- 08
Qualitätskontrolle (SPC/MSP)
- 09
Vernieten und Montage von Räderwerken
Werkstoffe und Verfahren
Stahl 20AP
Werkstoff für Achsen, Triebe und Drehteile ab Stahlstangen
Stahl Finemac
Werkstoff für mikromechanische Drehteile und Verzahnungen
Rostfreier Stahl X35ST+
Rostfreier Werkstoff für korrosionsbeständige Räderwerke
Rostfreier Stahl 4C27A
Rostfreier Werkstoff für anspruchsvolle Uhrenkomponenten
Kupfer-Beryllium
Legierung für Räder und Werkteile mit hoher Elastizität
Messing
Standardwerkstoff für Räder, Triebwerke und Wälzfräs- bzw. WSPS-Bearbeitung
Durnico
Werkstoff für Drehteile und Verzahnungen
Neusilber
Werkstoff für gestanzte Räder und Cerclage/Moulurage auf Plancheuses
Standorte
Malleray/Valbirse
CHHauptsitz, Produktion Räderwerke, Entwicklung und Fertigung CNC-Verzahnungsmaschinen
- Losgröße
- Prototypen, Klein- bis Grossserien (bis mehrere Millionen Teile)
- Werkstoffe
- Stahl 20AP, Finemac, X35ST+, 4C27A, Kupfer-Beryllium, Messing, Durnico, Neusilber
- CNC-Verzahnungsmaschine AF110
- Verzahnungszentrum AF110 plus
- Verzahnungszentrum AF101
- CNC-Werkzeugmaschine AF160 (Power Skiving)
- Plancheuse (automatisierte Räderherstellung)
- Ladesystem AF71 für 24-h-Automatikproduktion

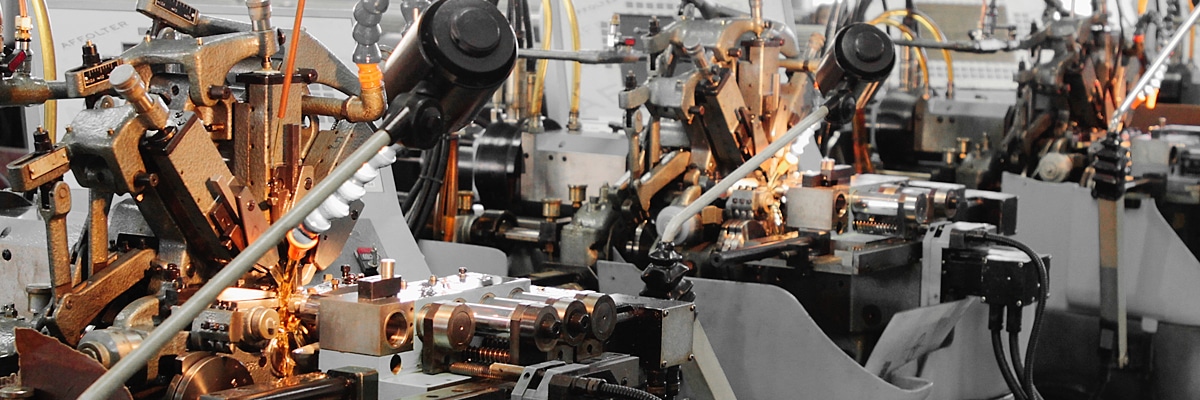

- Kurvengesteuerte Drehautomaten
- CNC- und kurvengesteuerte Drehautomaten
- CNC-Steuerung Leste (bis 12 Achsen)
- Über 300 automatisierte und traditionelle Maschinen
Schanghai
CNAffolter China Co., Ltd – Vertriebs- und Kundendienstbüro
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Verzahnen (Zahnradfräsen/Gear Hobbing) auf CNC-VerzahnungszentrenZerspanung | – | 90 mm (max. Schneidlänge AF110) × 60 mm (max. Teiledurchmesser AF110) | – | Kleinserien – bis zu mehreren Millionen | Stahl, Messing |
| Worm Screw Power Skiving (WSPS)Zerspanung | – | – | – | – | Messing, Stahl |
| Drehteilefertigung (CNC- und kurvengesteuerte Drehautomaten, Achsen und Triebe ab Stahlstangen)Zerspanung | – | – | – | Kleinserien – Grossserien | Stahl 20AP, Stahl Finemac, Rostfreier Stahl X35ST+, Rostfreier Stahl 4C27A, Kupfer-Beryllium, Messing, Durnico, Neusilber |

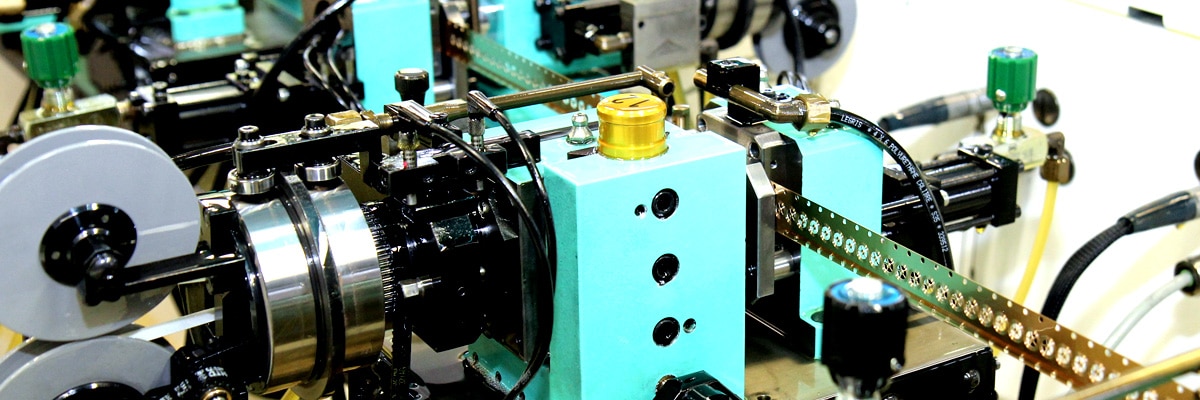

| Stanzen (gestanzte Räder, inkl. Herstellung der Stanzformen)Umformung | – | – | – | – | Messing, Neusilber, Stahl |
| RollierenOberfläche | – | – | – | – | – |
| Polieren (verschiedene Polierverfahren, Polieren der Flügel/Zähne auf Holzscheiben)Oberfläche | – | – | – | – | – |
| KreisschliffOberfläche | – | – | – | – | – |
| KehlenOberfläche | – | – | – | – | – |
| SonnenschliffOberfläche | – | – | – | – | – |
| WärmebehandlungWärmebehandlung | – | – | – | – | Stahl |
| ReinigungsprozesseOberfläche | – | – | – | – | – |
| Vernieten und Einpressen von Achsen, Rädern und Werkteilen (Montage Räderwerke)Montage | – | – | – | – | – |
| Montage von Friktionsrädern, KerbenMontage | – | – | – | – | – |

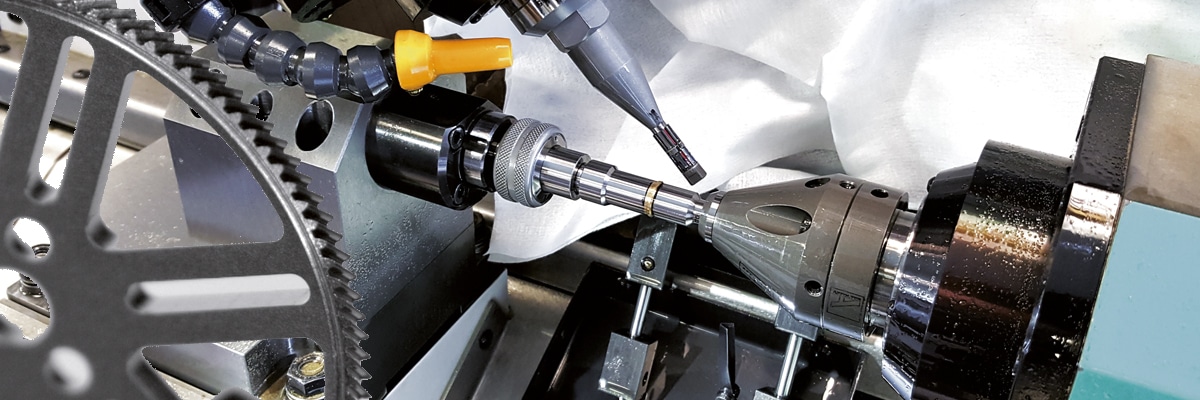

| Schraegverzahnung bis 45°Zerspanung | – | – | – | – | Stahl, Messing |
| Cerclage/Moulurage (automatisiert auf Plancheuses)Umformung | – | – | – | – | Messing, Neusilber |
| Qualitätskontrolle nach SPC-Methode (MSP)Prüfung | – | – | – | – | – |
| Entwicklung und Fertigung von CNC-Verzahnungsmaschinen und CNC-Steuerungen (Affolter Leste)Engineering | – | – | – | – | – |
| Modernisierung kurvengesteuerter Drehautomaten mit eigenen CNC-SteuerungenEngineering | – | – | – | – | – |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Verzahnungsmaschine (Gear Hobbing) | Affolter AF110 | – | Max. Modul 1,5 mm; max. Schneidlänge 90 mm; max. Teiledurchmesser 60 mm; bis 12 Achsen | – | Malleray/Valbirse, Schweiz |
| Verzahnungszentrum | Affolter AF110 plus | – | Werkstückspindeln bis 12.000 min⁻¹, Modul 0,3–1,5 mm (WSPS) | – | Malleray/Valbirse, Schweiz |
| CNC-Werkzeugmaschine zum Fräsen von Mikrogetrieben (Power Skiving) | Affolter AF160 | – | – | – | Malleray/Valbirse, Schweiz |
| Verzahnungszentrum | Affolter AF101 | – | – | – | Malleray/Valbirse, Schweiz |
| Plancheuse (Spezialmaschine für automatisierte Räderherstellung) | Affolter | – | – | – | Malleray/Valbirse, Schweiz |
| Ladesystem für 24-h-Automatikproduktion (zwei Greifer) | Affolter AF71 | – | – | – | Malleray/Valbirse, Schweiz |
| CNC-Steuerung (bis 12 Achsen) | Affolter Leste | – | – | – | Malleray/Valbirse, Schweiz |
| Kurvengesteuerte Drehautomaten (mit integrierten Affolter CNC-Steuerungen) | – | – | – | – | Malleray/Valbirse, Schweiz |
| CNC-Drehautomaten | – | – | – | – | Malleray/Valbirse, Schweiz |
| Automatisierte und traditionelle Maschinen im Maschinenpark | – | über 300 | – | – | Malleray/Valbirse, Schweiz |
Zusatzleistungen
Qualität

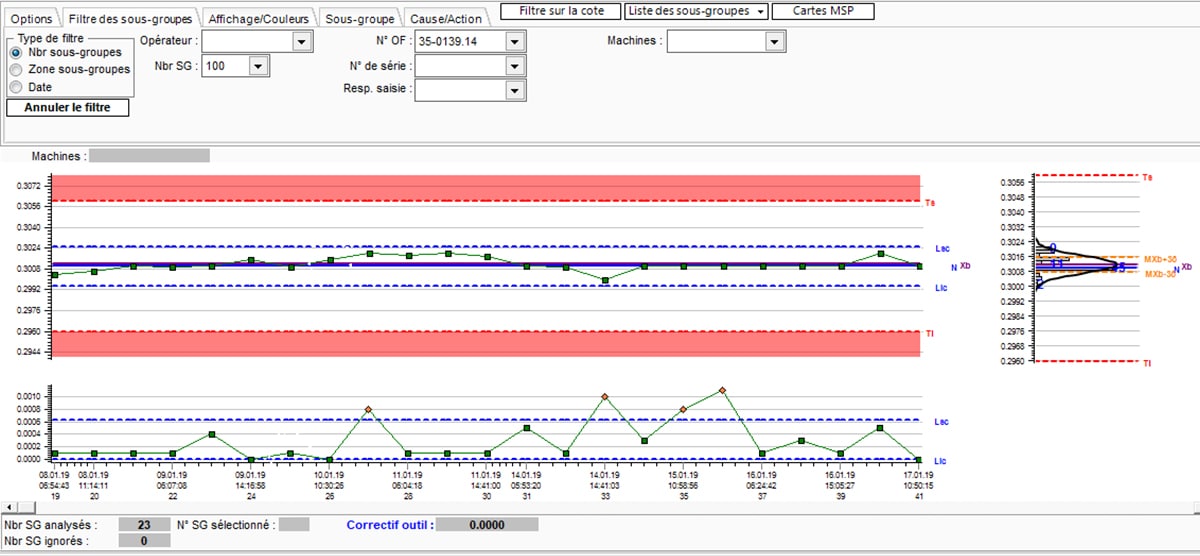

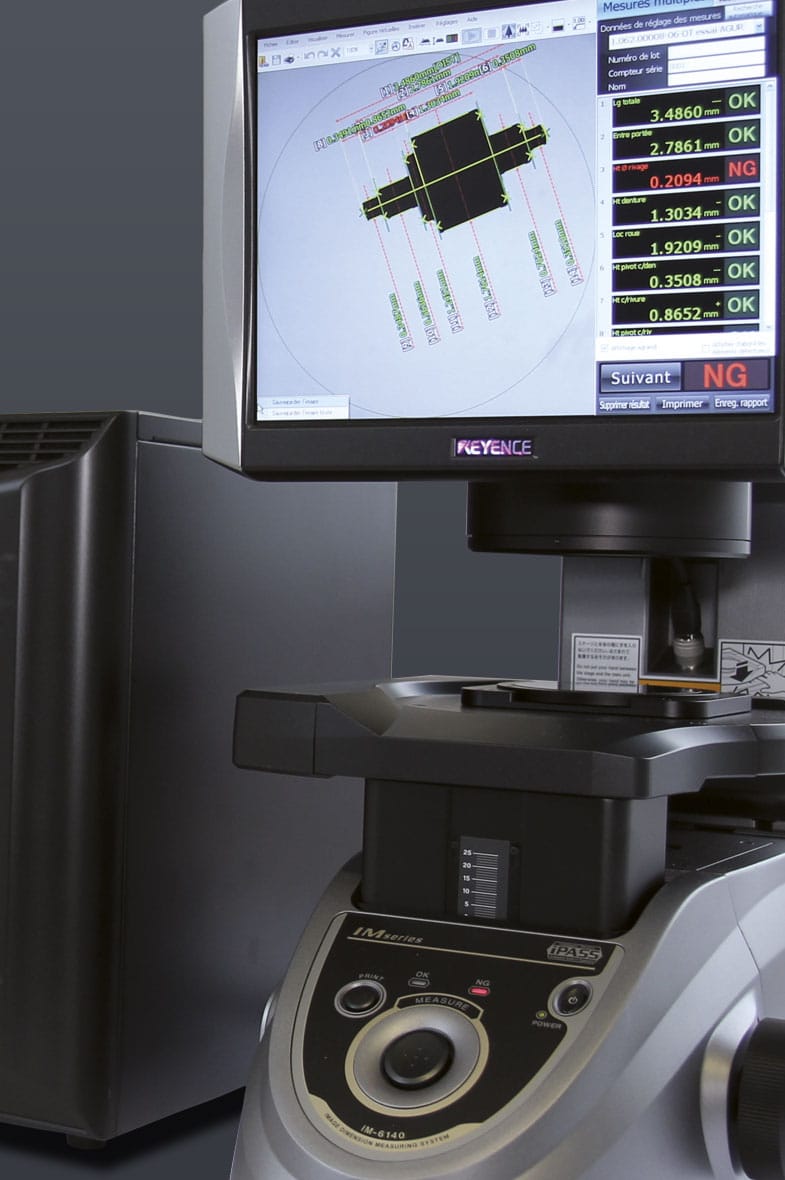

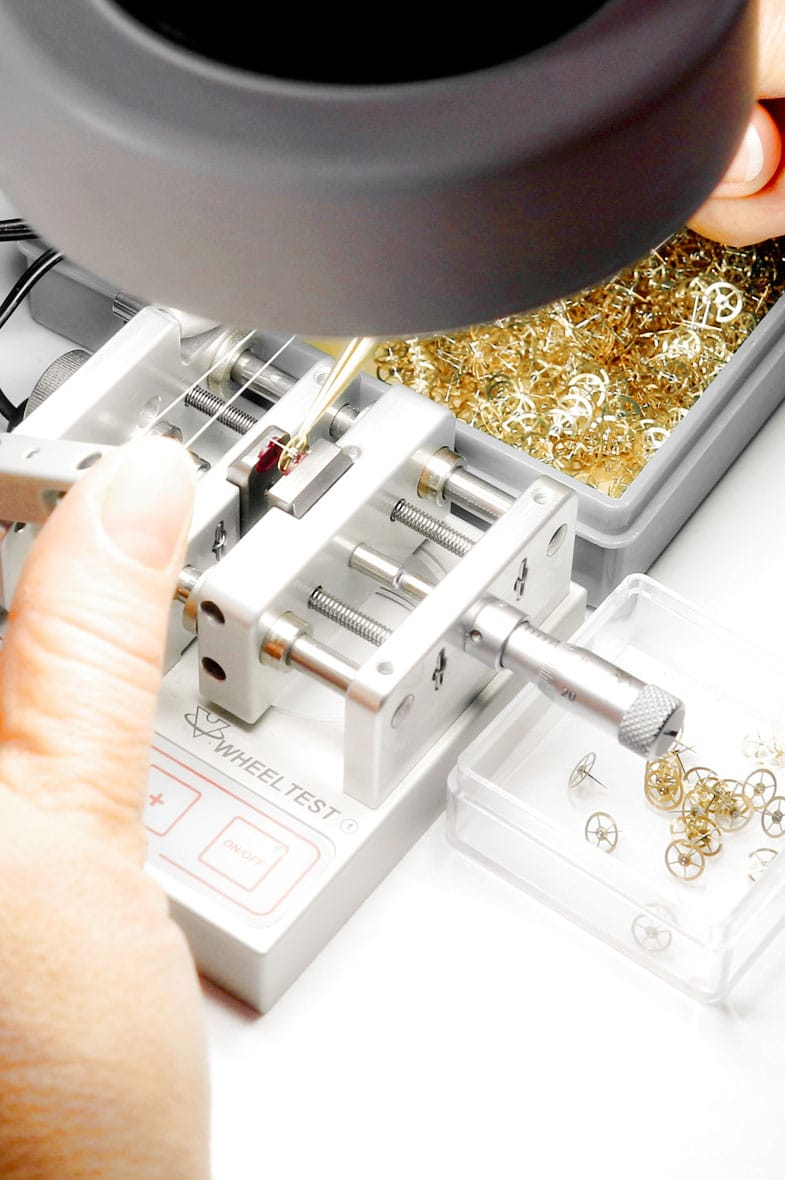

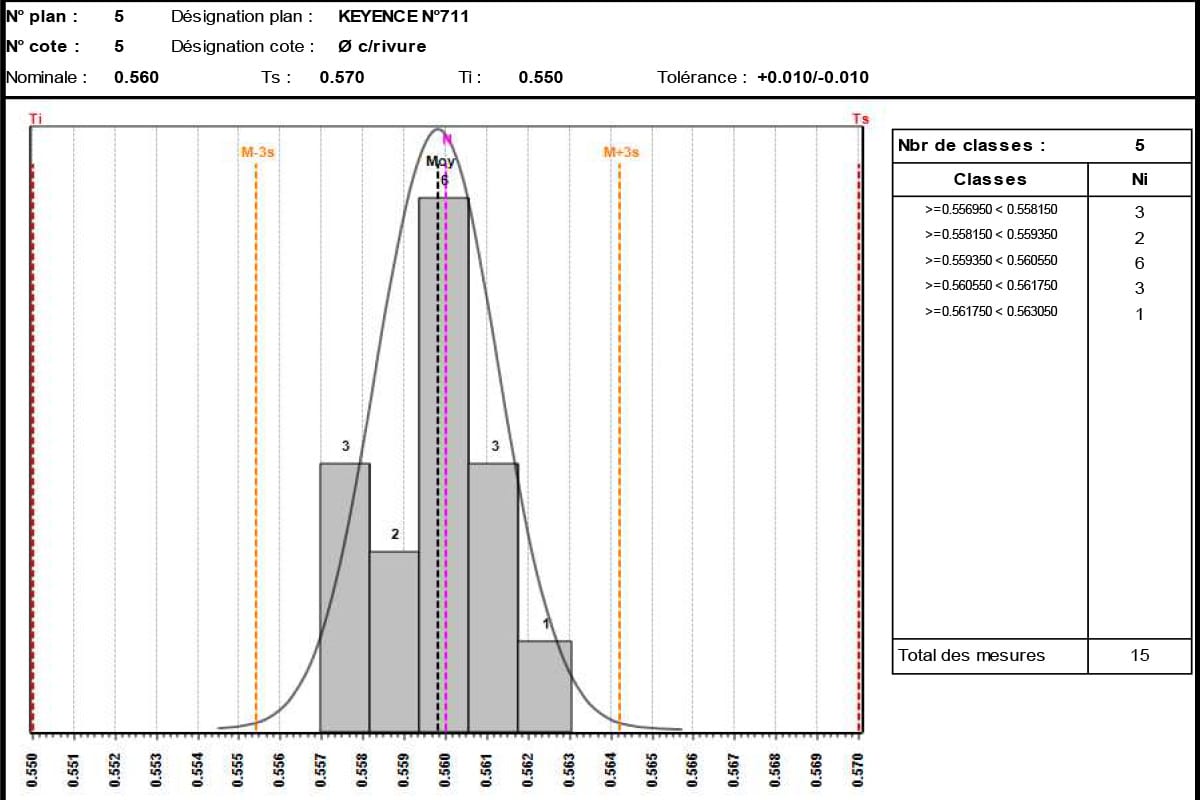

Die Qualitätskontrolle erfolgt nach der SPC-Methode (MSP) mit modernen Messinstrumenten, eng abgestimmt auf die Kundenanforderungen; die Qualität Genfer Siegel (Poinçon de Genève) wird auf gefertigten Rädern garantiert. Das Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert.
| Nachweis | Malleray/Valbirse |
|---|---|
| ISO 9001:2015 |
Historie
- 1919
Gründung des Unternehmens durch Louis Affolter in Renan; 1927 Eintrag als 'Louis Affolter, fabrique de pignons et pivotage en tous genres' im Handelsregister
- 1985
Übergang der Führung an die dritte Generation (Marc-Alain, Jean-Claude und Michel Affolter)
- 1991
Gründung von Affolter Electronique SA (F&E-Abteilung), 2005 umbenannt in Affolter Technologies SA
- 1993
Errichtung eines Industriegebäudes an der Grand-Rue 74 in Malleray
- 1999
Erweiterung des Industriegebäudes Grand-Rue 74
- 2004
Gründung von Affolter Holding SA und AFManagement SA
- 2006
Errichtung eines neuen Industriegebäudes an der Grand-Rue 76 in Malleray
- 2008
Eröffnung eines Vertriebs- und Kundendienstbüros in Schanghai
- 2011
Erwerb und Sanierung des Industriegebäudes Grand-Rue 62; Gesamtfläche 8.000 m²
- 2013
Gründung von Affolter China Co., Ltd in Schanghai; Erhalt der ISO 9001 Zertifizierung
- 2016
Übergang der Führung an die vierte Generation: Grégory Affolter, Nicolas Curty, Vincent Affolter
- 2017
Gründung von Affolter Innovations SA zur Zentralisierung der Forschung und Entwicklung
- 2019
100 Jahre Unternehmens- und Familiengeschichte im Berner Jura
- 2021
Fusion der Gruppenunternehmen (Affolter Zahnräder SA, Affolter Technologies SA, Affolter Innovations SA, AFManagement SA) zur Affolter Group SA
- 2025
Erweiterung und Renovation des Industriestandorts in Valbirse (Grand-Rue 74) bis 2027: +2.750 m², Gesamtfläche 10.500 m²
