Hersteller von Hartmetall-Präzisionswerkzeugen und Rotationsschneidsystemen für Hygiene-, Medizin- und Verpackungsindustrie.
Aichele Werkzeuge GmbH
Crailsheim · Charlotte, NC (USA)Neu auf Amplifa
Über Aichele Werkzeuge
Die Aichele Werkzeuge GmbH ist ein familiengeführter Hersteller von Hochleistungs-Präzisionswerkzeugen aus Hartmetall und Rotationsschneidsystemen mit Sitz in Crailsheim. Das Unternehmen entwickelt und fertigt Schneide-, Fräs- und Bohrwerkzeuge sowie komplette Schneidsysteme für anspruchsvolle Produktionsprozesse, insbesondere in der Hygieneindustrie, Medizintechnik, Verpackungsindustrie sowie bei der Verarbeitung von Nonwovens/Vliesstoffen, Papier und Folie. Die Fertigung umfasst Schleifen (Rund-, Form- und Flachschleifen), Drehen, Fräsen, Drahterodieren, Hochfrequenzlöten von Hartmetall, PKD und CBN sowie Metallspritzen und Antihaftbeschichtungen wie Plasmacoat 4050. Neben der Werkzeugfertigung bietet Aichele Beratung, Konstruktion, Inbetriebnahme, Schulung, Instandhaltung und Nachschleifservice auch für Fremdfabrikate an. Seit 2016 ist das Unternehmen mit Aichele Inc. in Charlotte, North Carolina, in den USA vertreten. Die Prozesse sind nach ISO 9001 zertifiziert.
- Standort
- Crailsheim
- Verfahren
- Rundschleifen (Walzen, Segmente, Ringe etc. im Innen- und Außendurchmesser), Formschleifen (Walzen, Segmente), Flachschleifen (Stäbe, Scheiben, Messer etc.), Drehen, Fräsen, Hochfrequenzlöten, Metallspritzen, Drahterodieren (funkenerosives Drahtschneiden von Schnittplatten, Formen und Elektroden,
- Werkstoffe
- Hartmetall, Stahl, PKD (polykristalliner Diamant), CBN (kubisches Bornitrid), Teflon / Fluorkunststoff (Plasmacoat 4050, Fluorpolymere mit Metalleinlagerungen), Silikon (Beschichtungsmaterial), Hygieneprodukte, Nonwovens, Vliesstoffe, Papier, Folie (Anwendungsmaterialien für, Polykristalliner Diamant (PKD)
- Zertifikate
- ISO 9001
- Branchen
- Hygieneindustrie, Medizintechnik, Verpackungsindustrie, Nonwovens/Vliesstoffe, Papier, Folie
- 01
Beratung
- 02
Konstruktion/Engineering
- 03
Werkzeugfertigung (Schleifen, Drehen, Fräsen, Erodieren, Löten)
- 04
Beschichtung (Plasmacoat 4050, Silikon)
- 05
Montage/Systemintegration
- 06
Inbetriebnahme & Schulung
- 07
Instandhaltung & Nachschleifservice
Werkstoffe & Fertigungsverfahren
Hartmetall

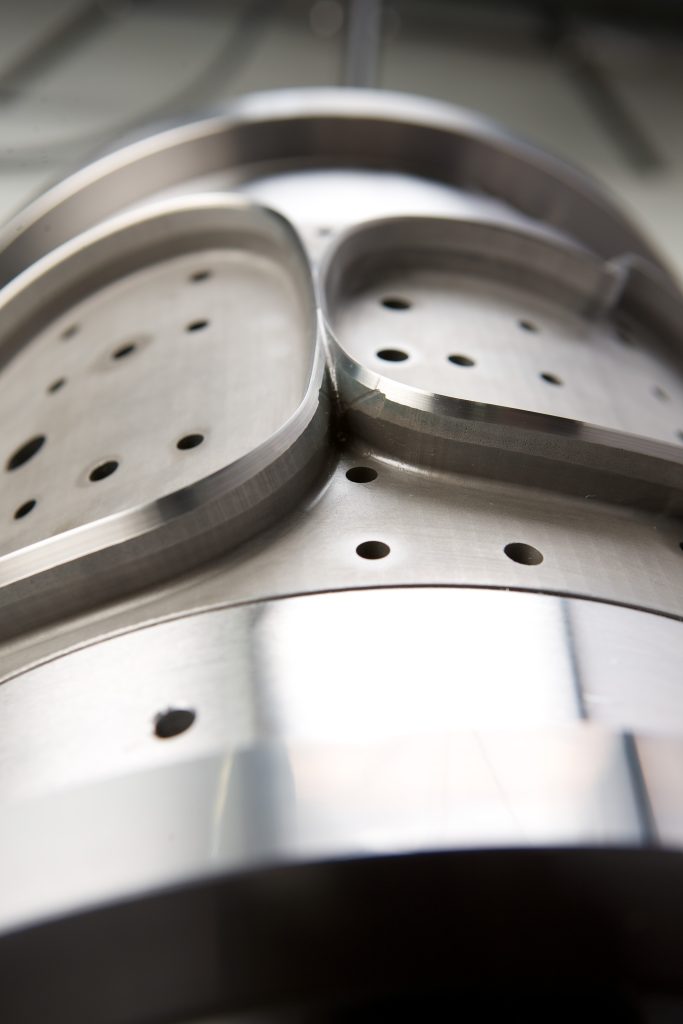

Kernwerkstoff für Hochleistungs-Präzisionswerkzeuge und Rotationsschneidsysteme.
Stahl
Grundkörper für Werkzeuge, verbunden mittels Hochfrequenzlöten.
Polykristalliner Diamant (PKD)
Verschleißfester Schneidwerkstoff, verarbeitbar per Hochfrequenzlöten.
Kubisches Bornitrid (CBN)
Schneidwerkstoff für besonders anspruchsvolle Anwendungen.
PTFE / Fluorkunststoff (Plasmacoat 4050)
Antihaftbeschichtung mit Metalleinlagerungen, temperaturbeständig bis 260 °C, optimale Schichtdicke 20–25 μm.
Silikon
Verschleißfeste Antihaftbeschichtung bis 180 °C mit gleichmäßiger Rauheit Ra 10–14 μm.
Standorte
Crailsheim
DEHauptsitz / Produktion
- Stückgewicht / Größe
- max. ø 850 x 2000 mm (Rundschleifen)
- Losgröße
- Einzelwerkzeuge bis Serienfertigung
- Werkstoffe
- Hartmetall, Stahl, PKD, CBN

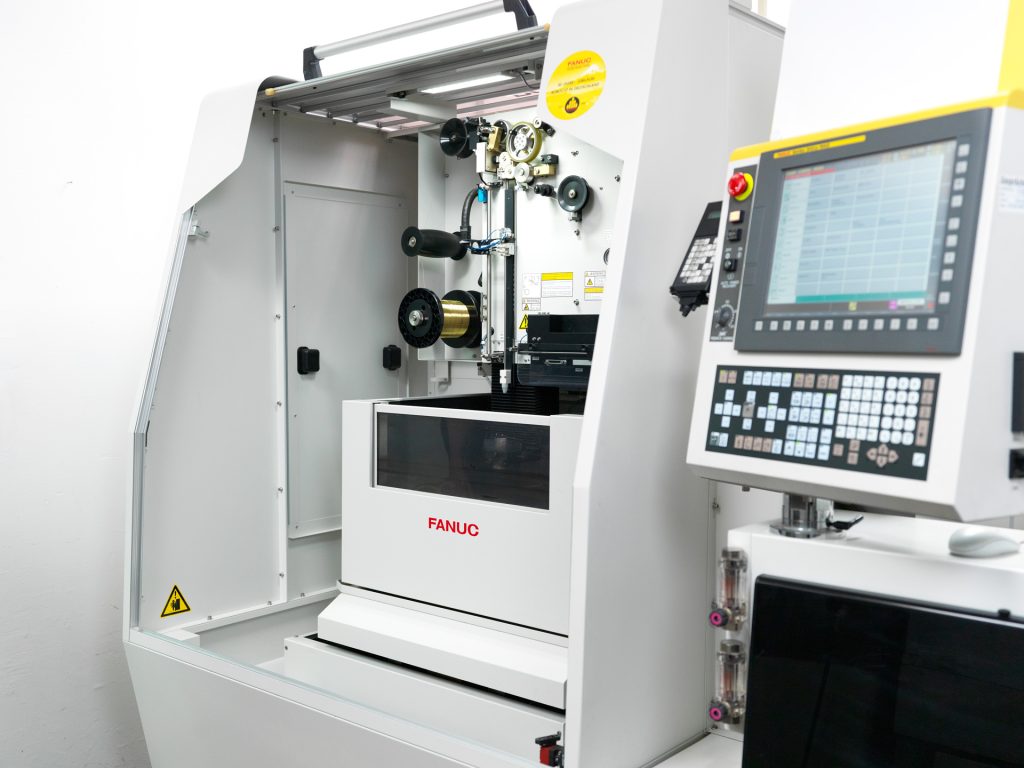

- Drahterosionszentrum (4- bis 5-Achs, Koordinatenwege 350 x 500 mm, Schnitthöhe bis 300 mm)
- Funkenerosions-Bohrmaschine (ø 0,4–2,2 mm)

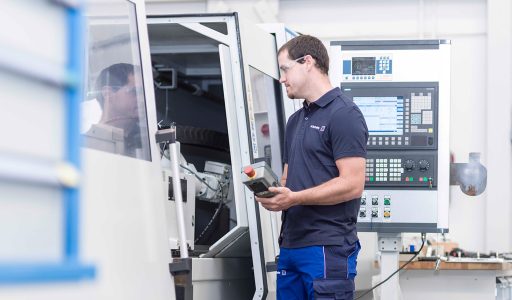

- CNC-Werkzeugmaschinen mit 4 und 5 NC-Achsen
- Rundschleifmaschine (ø 850 x 2000 mm)
- Drehmaschine (ø 660 x 2000 mm)
- Fräsmaschine (1500 x 700 x 550 mm)
- Metallspritzanlage (ø 500 x 1500 mm)
- Maschinenpark für Nachschliff von Schneid- und Gegenschneidwalzen
Charlotte, NC (USA)
USVertriebs- und Servicestandort Nordamerika (Aichele Inc.)
Werkzeuge & Bauteile

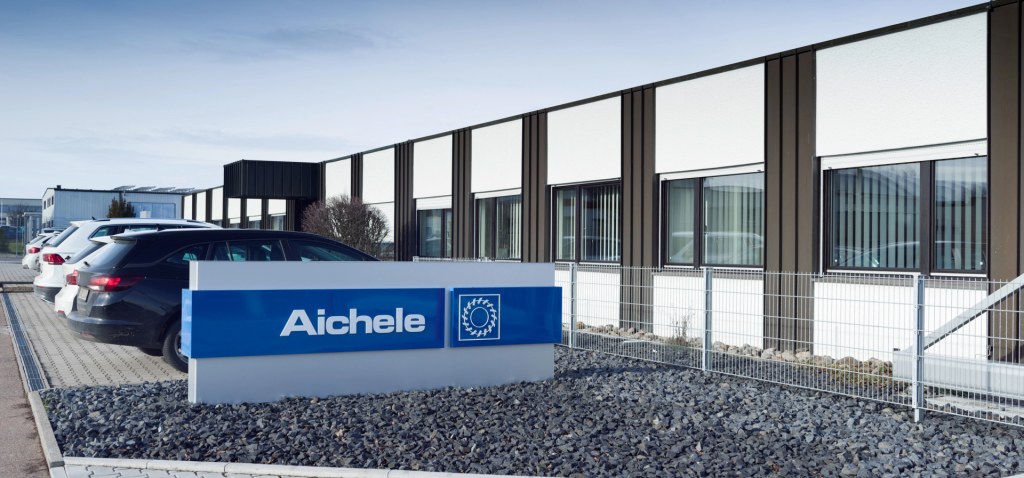

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Rundschleifen (Walzen, Segmente, Ringe etc. im Innen- und Außendurchmesser)Zerspanung | – | 2000 mm | ø 850 mm | – | Hartmetall |
| Formschleifen (Walzen, Segmente)Zerspanung | – | – | – | – | Hartmetall |
| Flachschleifen (Stäbe, Scheiben, Messer etc.)Zerspanung | – | – | – | – | Hartmetall |
| DrehenZerspanung | – | 2000 mm | ø 660 mm | – | – |
| FräsenZerspanung | – | 1500 mm × 700 mm × 550 mm | – | – | – |
| HochfrequenzlötenFügen | – | – | – | – | Stahl, Hartmetall, PKD, CBN |
| MetallspritzenOberfläche | – | 1500 mm | ø 500 mm | – | – |
| Drahterodieren (funkenerosives Drahtschneiden von Schnittplatten, Formen und Elektroden,Zerspanung | – | 500 mm × 350 mm × 300 mm (Schnitthöhe) | – | – | elektrisch leitende Materialien |
| Funkenerosives Startlochbohren (Bohrungen in elektrisch leitenden Materialien, Härte nicht relevant)Zerspanung | – | – | Durchmesser 0,4 - 2,2 mm; | – | elektrisch leitende Materialien |
| Teflonbeschichtung (Antihaftbeschichtung, Fluorkunststoff mit Metalleinlagerungen,Oberfläche | Ra ca. 1-3 | – | – | – | – |
| Silikonbeschichtung (verschleißfeste Antihaftbeschichtung, temperaturbeständig bis max. 180 °C,Oberfläche | Ra 10-14 μm | – | – | – | – |
| Antihaftbeschichtungen allgemein (für klebrige Materialien wie Heißleim, Klebstoff;Oberfläche | – | – | – | – | – |
| Nachschleifservice für Rotationsschneidwerkzeuge (Schneid- und Gegenschneidwalzen, auchZerspanung | – | – | – | – | – |
| Instandhaltung und Modernisierung bestehender SystemeMontage | – | – | – | – | – |
| Herstellung von Hochleistungs-Präzisionswerkzeugen (Schneide-, Fräs- und Bohrwerkzeuge) undZerspanung | – | – | – | – | Hartmetall |
| Entwicklung und Fertigung von Rotationsschneidsystemen für Hygieneprodukte, Nonwovens, Vliesstoffe,Engineering | – | – | – | – | – |
| Beratung, Konstruktion und Projektmanagement (Sonderwerkzeuge, Beschichtungen,Engineering | – | – | – | – | – |
| Forschung und Entwicklung (patentierte Rotationsschneidsysteme, Digitalisierung, moderneEngineering | – | – | – | – | – |
| Schulung und Training an der Fertigungslinie vor Ort oder im Haus, Inbetriebnahme der SystemeEngineering | – | – | – | – | – |
| Fertigung von Produktionsanlagen im FormschnittbereichMontage | – | – | – | – | – |
8 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Drahterosionszentrum (funkenerosives Drahtschneiden und Startlochbohren, vollautomatischer Betrieb) | – | – | Koordinatenwege 350 x 500 mm, Schnitthöhe bis zu 300 mm, 4- bis 5-Achs-Steuerung | – | Crailsheim |
| Funkenerosions-Bohrmaschine (für zusätzliche Startlochbohrungen) | – | – | Durchmesser 0,4 - 2,2 mm, Bohrtiefenverhältnis Durchmesser/Tiefe = 1/100 | – | Crailsheim |
| CNC-gesteuerte Werkzeugmaschinen (4 und 5 NC-Achsen) für Schneide-, Fräs- und Bohrwerkzeuge | – | – | – | – | Crailsheim |
| Rundschleifmaschine (Walzen, Segmente, Ringe bis ø 850 x 2000 mm) | – | – | max. ø 850 x 2000 mm lang | – | Crailsheim |
| Drehmaschine (max. ø 660 x 2000 mm) | – | – | max. Durchmesser 660 x 2000 mm lang | – | Crailsheim |
| Fräsmaschine (max. 1500 x 700 x 550 mm) | – | – | Länge 1500 mm, Breite 700 mm, Höhe 550 mm | – | Crailsheim |
| Metallspritzanlage (max. Werkstück ø 500 x 1500 mm) | – | – | Durchmesser 500 x 1500 mm | – | Crailsheim |
| Maschinenpark für Nachschliff von Schneid- und Gegenschneidwalzen | – | – | – | – | Crailsheim |
Qualität
Die Prozesse sind nach ISO 9001 zertifiziert; die Instandhaltung und der Nachschliff erfolgen dokumentiert auf Basis dieser Zertifizierung. Ein moderner Maschinenpark gewährleistet eine gleichbleibende Qualität auch beim Nachschliff von Fremdfabrikaten.
| Nachweis | Crailsheim |
|---|---|
| ISO 9001 |
Historie
- 1939
Gründung in Nellingen bei Stuttgart
- 1977
Einführung CNC-Technik
- 1981
Erstes Rotationsschneidsystem
- 1992
Eröffnung der eigenen Konstruktionsabteilung
- 1996
Zertifizierung nach ISO 9001
- 1998
Fertigung von Produktionsanlagen im Formschnittbereich
- 2001
Erweiterung der Produktionshalle
- 2010
Erweiterung der Montagehalle; Mitgliedschaft im Packaging Valley Germany e. V.
- 2016
Eröffnung des USA-Standorts Aichele Inc. in Charlotte, North Carolina
