Herstellung und Regeneration von Bimetall-Zylindern, Schnecken und Plastifiziereinheiten für die Kunststoffindustrie.
Bernex Bimetall AG
Trimbach (Schweiz) · Modrice (Tschechien) · Camignone di Passirano (Italien) · Sriracha, Chonburi (Thailand)Neu auf Amplifa
Über Bernex

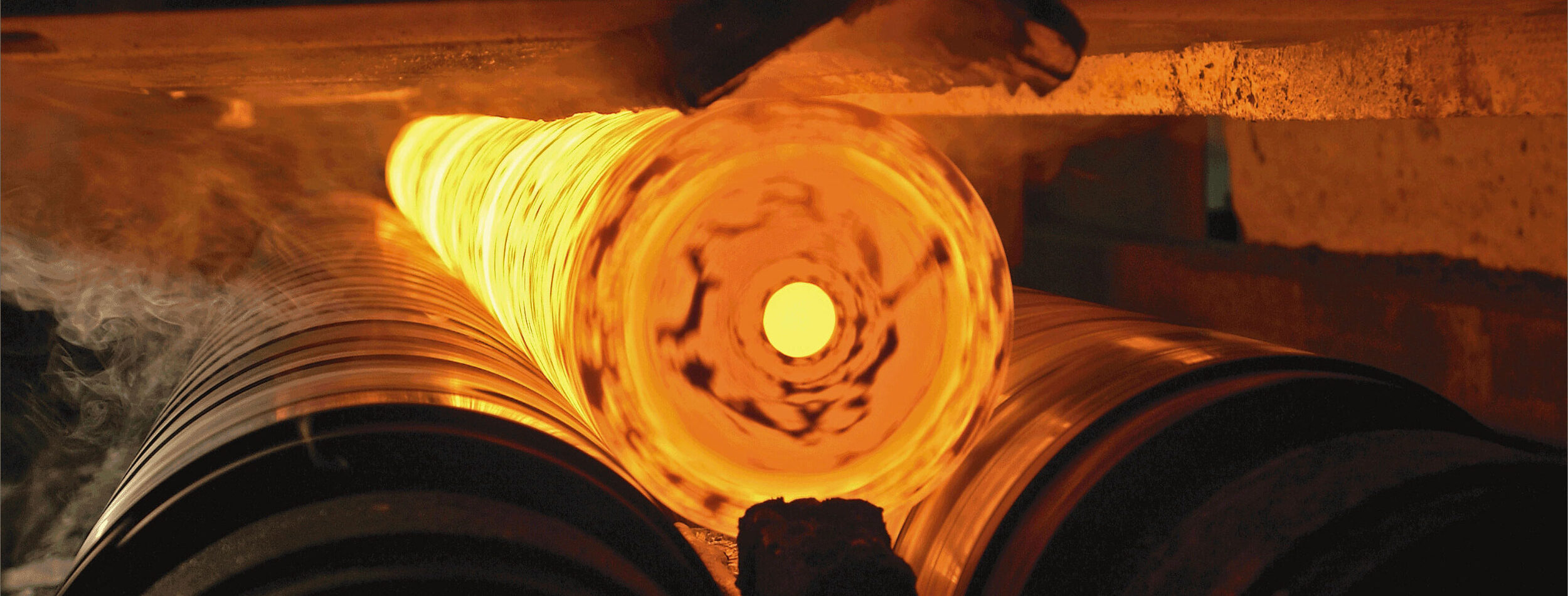

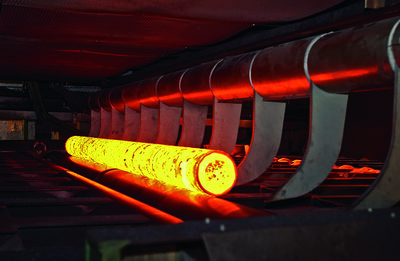

Die Bernex Bimetall AG mit Hauptsitz in Trimbach (Schweiz) ist seit über 50 Jahren in der Kunststoffindustrie tätig und gehört mit der Bernex Group zu den führenden europäischen Herstellern von Bimetall-Zylindern, Schnecken und Plastifiziereinheiten. Das Produktportfolio umfasst einfache Schnecken für Spritzguss und Extrusion, gleich- und gegenläufige Doppelschnecken, mehrteilige Schnecken, Misch- und Scherteile, Schneckenspitzen, Rückstromsperren sowie Bimetall-Zylinder mit verschleissgeschützten Innenschichten. In der Fertigung werden Stahlrohre mit Pulvermetall-Legierungen (A110, AC333, C242, ACW800) ausgeschleudert, im Ofen geschmolzen, durch Rotation gleichmässig verteilt, gehont und mechanisch fertig bearbeitet. Ergänzend werden Schnecken mit PTA-Schweissautomaten gepanzert (BC1/BC6/BC12, BN56, BF60, BNW 830), nitriert oder mit PVD-Dünnschichten (TiN, CrN, Multilagen) versehen. Ein weiteres Standbein ist die komplette Regeneration verschlissener Schnecken und Zylinder inklusive Verschleissanalyse, Auftragschweissen, Schleifen und Fräsen. Mit Produktionsstandorten in Tschechien (Bernex Bimetall s.r.o., Modrice) und Italien (OMG S.p.A., Brescia) sowie einer Präsenz in Thailand beliefert die Gruppe vor allem die europäische Kunststoffverarbeitung.
- Standort
- Trimbach
- Verfahren
- Herstellung von Bimetall-Zylindern (Schleuderguss / Ausschleudern von Bimetallschichten), Honen von Zylindern (auf Innenmass), Schneckenfertigung (Spritzguss, Extrusion, andere), Doppelschnecken-Fertigung (gleich- und gegenläufig), Schneckenregeneration (Ausmessen, Verschleissanalyse, Wiederaufbau), PTA-Schweissen (Auftragen von Schutzschichten mit PTA Schweissautomaten), Nitrieren von Schnecken, PVD-Beschichtung (TiN-, CrN- und Multilagenbasis)
- Werkstoffe
- A110 Bimetall-Schicht (Eisenbasis-Legierung), AC333 Bimetall-Schicht (Eisenbasis-Legierung Fe/Cr), C242 Bimetall-Schicht (Nickelbasis-Legierung), ACW800 Bimetall-Schicht (Wolframkarbid-Basis), BC1 / BC6 / BC12 (Kobalt-Basis-Legierung, C, Cr, W), BN56 (Nickel-Basis-Legierung, C, Si, Cr, B, Fe), BF60 (Eisen-Basis-Legierung, Cr, V), BNW 830 (Nickel-Basis + Wolframkarbid WC/W2C)
- Zertifikate
- ISO 9001:2015, ISO 14001:2015
- Branchen
- Kunststoffindustrie (Spritzguss, Extrusion)
- 01
Stahlrohr bzw. Schneckenrohling
- 02

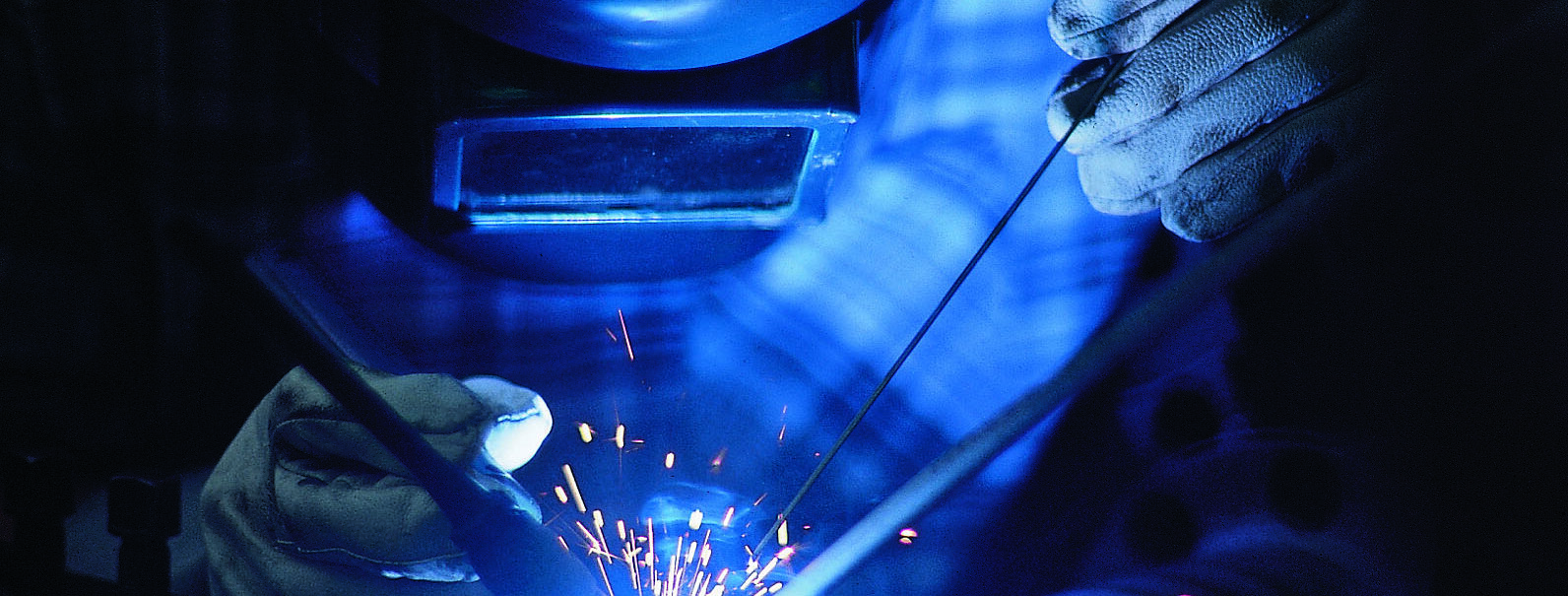

Ausschleudern der Bimetall-Schicht / PTA-Auftragschweissen der Stegpanzerung
- 03
Wärmebehandlung (Nitrieren)
- 04
Honen bzw. Vorschleifen
- 05
CNC-Fräsen und Schleifen (Flansche, Bohrungen, Stege)
- 06
PVD-Beschichtung (TiN/CrN) optional
- 07
Endkontrolle mit Erkennungs- und Seriennummer
Werkstoffe und Schichten
A110 Bimetall-Schicht (Eisenbasis)
Standard-Schicht gegen Abrasion für Kunststoffe mit Füllgrad bis 10 %, Härte 58–65 HRC.
AC333 Bimetall-Schicht (Eisenbasis Fe/Cr)
Multifunktionale Schicht gegen Abrasion und Korrosion, geeignet bis ca. 30 % Glasfaseranteil, Härte 64–69 HRC.
C242 Bimetall-Schicht (Nickelbasis)
Eisenarme Nickelbasis-Schicht für korrosiv wirkende Kunststoffe wie PVC, PUR und Fluor-Kunststoffe, Härte 48–56 HRC.
ACW800 Bimetall-Schicht (Wolframkarbid-Basis)
Schutz gegen Abrasion und Korrosion für hoch gefüllte Kunststoffe durch Wolframkarbide in Nickelmatrix, Härte 58–66 HRC.
Stegpanzerung Kobalt-Basis (C, Cr, W)
Kobaltbasierte Schneckenpanzerung mit Härten von 38–57 HRC je nach Typ.
Stegpanzerung Nickel-Basis (C, Si, Cr, B, Fe)
Nickelbasierte Panzerlegierung für Schneckenstege mit Härte 52–56 HRC.
Stegpanzerung Eisen-Basis (Cr, V)
Eisenbasierte Panzerlegierung mit Härte 51–58 HRC für Schneckenstege.
Stegpanzerung Nickel-Basis + Wolframkarbid (WC/W2C)
Nickelbasis-Panzerung mit Wolframkarbiden für höchsten Verschleissschutz, Härte 56–60 HRC.
Werkzeugstahl (durchgehärtet)
Für durchgehärtete Schnecken mit Durchmesser 18–80 mm und Länge bis 2'000 mm.
Nitrierstahl
Werkstoff für nitrierte Schnecken und Zylinder in Standardausführungen.

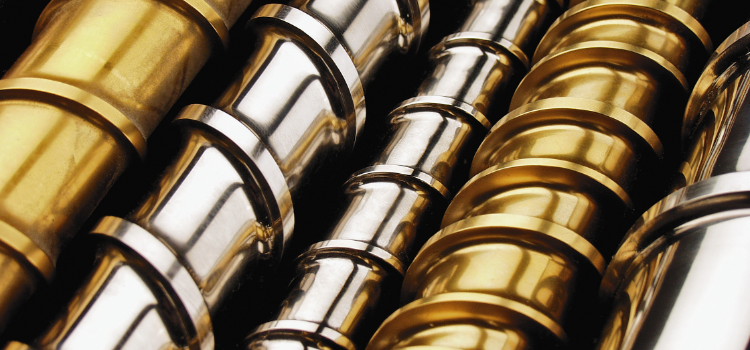

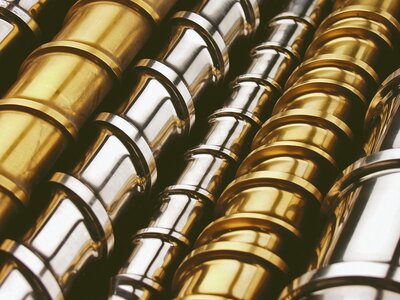

PVD-Dünnschichtbeschichtung
TiN-, CrN- und Multilagenbeschichtungen zum zusätzlichen Schutz der Schneckengeometrie.
Standorte
Trimbach
CHHauptsitz, Vertrieb und Fertigung
- Werkstoffe
- Bimetall-Legierungen, Werkzeugstahl, Nitrierstahl
- PTA-Schweissautomaten
- Hochtemperatur-, Gas- oder Induktionsofen
- Schleudermaschine
- Honmaschine

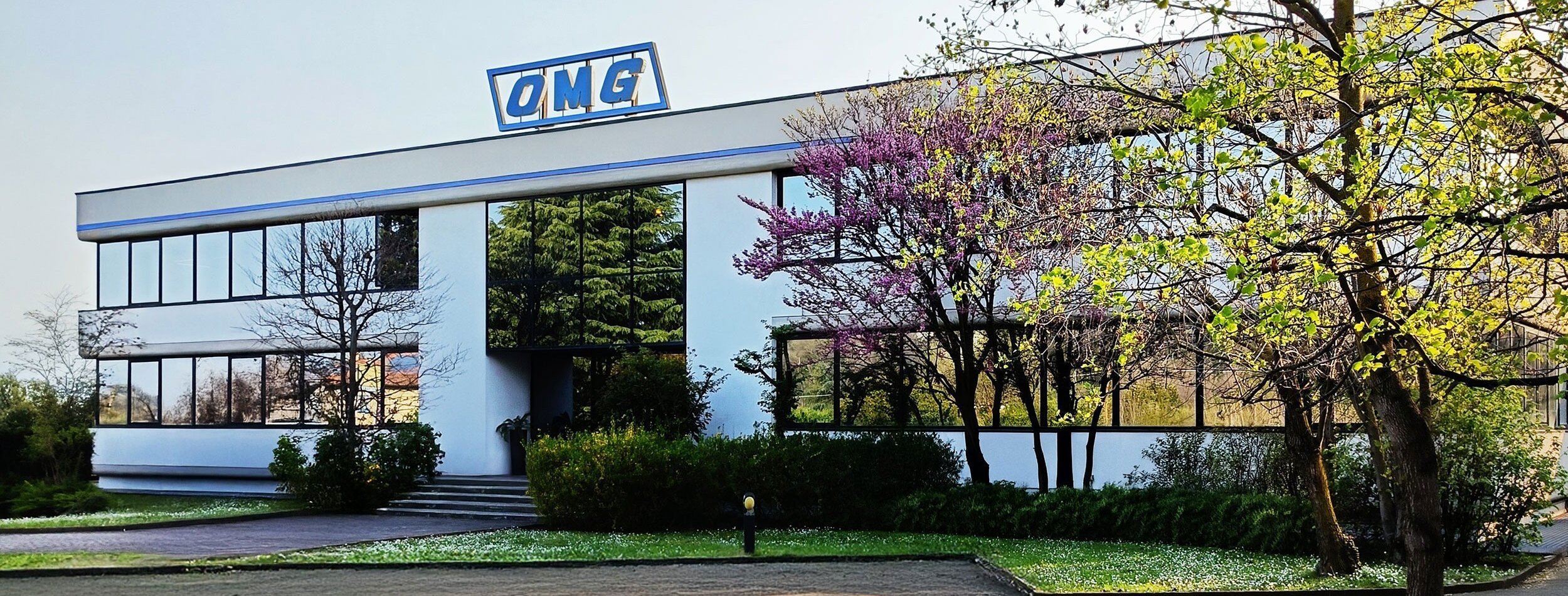

Modrice
CZProduktionswerk (Bernex Bimetall s.r.o.), Zentrale des Zertifikats
- Werkstoffe
- Bimetall-Legierungen, Werkzeugstahl, Nitrierstahl
- PTA-Schweissautomaten
Camignone di Passirano (Brescia)
ITProduktionsstandort (OMG S.p.A.)
Sriracha, Chonburi
THStandort (BBTH Co., Ltd)
Bauteile

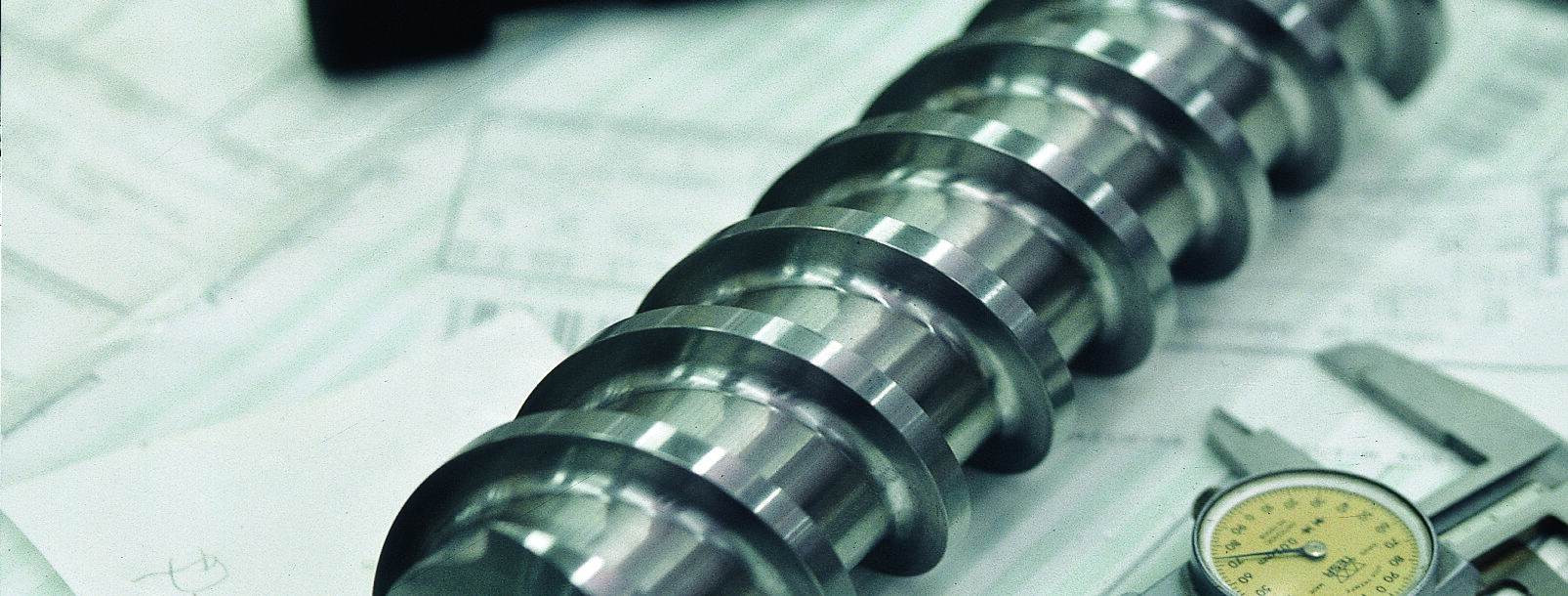

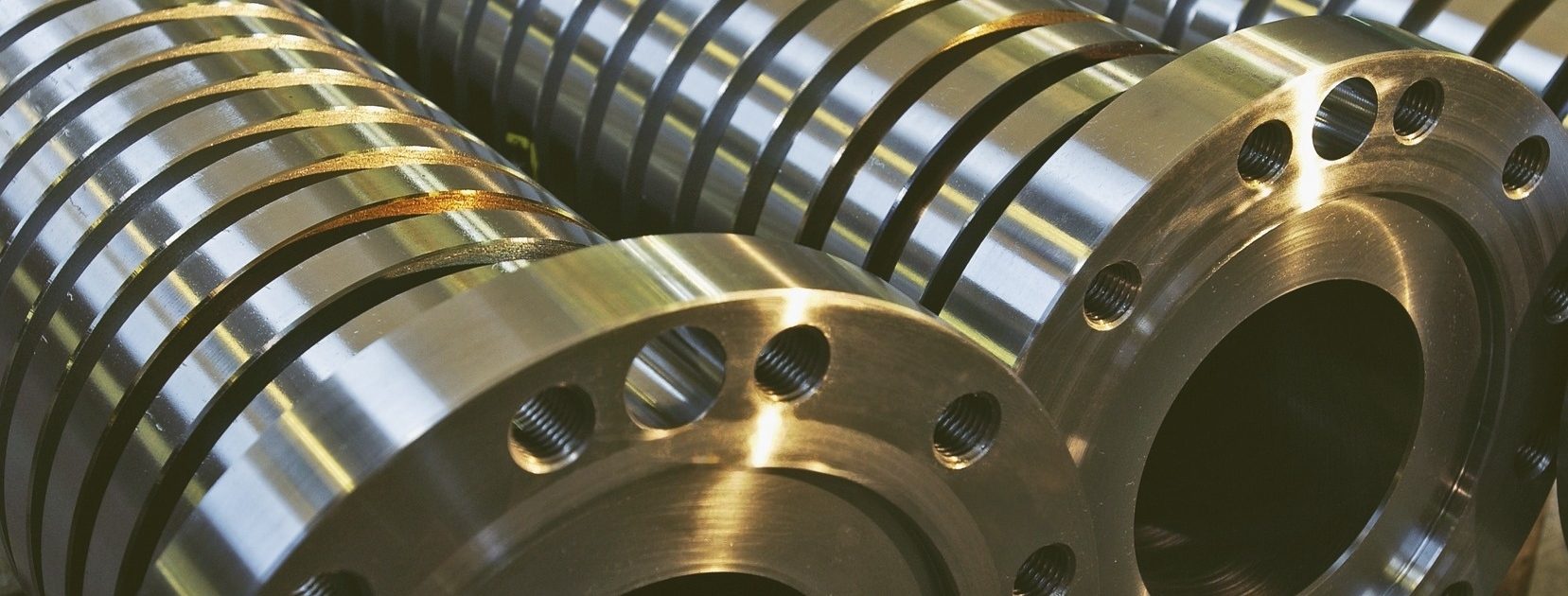

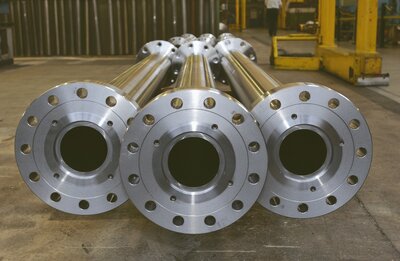

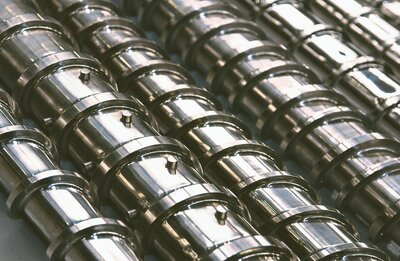

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|

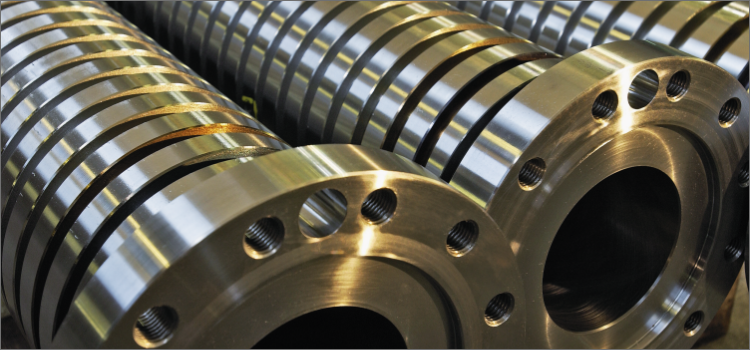

| Herstellung von Bimetall-Zylindern (Schleuderguss / Ausschleudern von Bimetallschichten)Guss | – | Länge: 3000 mm × Innendurchmesser: 30 - 200 mm | – | – | Stahlrohr, Pulvermetall (Bimetall-Legierungen A110, AC333, C242) |
| Honen von Zylindern (auf Innenmass)Zerspanung | – | – | – | – | Bimetall-Zylinder |
| Schneckenfertigung (Spritzguss, Extrusion, andere)Zerspanung | – | max 9'000 mm × Durchmesser: 18 - 600 mm | – | – | Werkzeugstahl (durchgehärtet), Nitrierstahl |
| Doppelschnecken-Fertigung (gleich- und gegenläufig)Zerspanung | – | 6000 mm × Aussendurchmesser: 40-200 mm | – | – | Werkzeugstahl, Nitrierstahl |
| Schneckenregeneration (Ausmessen, Verschleissanalyse, Wiederaufbau)Fügen | – | – | – | – | Stahl (ausser durchgehärtete Schnecken) |
| PTA-Schweissen (Auftragen von Schutzschichten mit PTA Schweissautomaten)Fügen | – | – | – | – | Stegpanzerungen BC1, BC6, BC12 (Kobalt-Basis), BN56 (Nickel-Basis), BF60 (Eisen-Basis), BNW 830 (Nickel-Basis + Wolframkarbid) |
| Nitrieren von SchneckenWärmebehandlung | – | – | – | – | Stahl, Nitrierstahl |
| PVD-Beschichtung (TiN-, CrN- und Multilagenbasis)Oberfläche | – | – | – | – | Schnecken |
| Dünnschicht-Beschichtung von SchneckenOberfläche | – | – | – | – | Schnecken |
| Fertigung von mehrteiligen Schnecken, Misch- und Scherteilen, Schneckenspitzen, RückstromsperrenZerspanung | – | – | – | – | Werkzeugstahl, Nitrierstahl |
| Werkzeugstahlschnecken (durchgehärtet)Zerspanung | – | max 2'000 mm × Durchmesser: 18 - 80 mm | – | – | Werkzeugstahl |
4 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| PTA-Schweissautomat | – | – | – | – | Trimbach, Schweiz |
| Hochtemperatur-, Gas- oder Induktionsofen | – | – | – | – | – |
| Schleudermaschine (Rotation zum Ausschleudern von Bimetall) | – | – | – | – | – |
| Honmaschine (Zylinder auf Innenmass) | – | – | – | – | – |
Zusatzleistungen
Qualität
Die Bernex Group verpflichtet sich zur Auslieferung zeichnungskonformer Teile mit optimaler Verschleiss- und Korrosionsbeständigkeit. Jeder Bimetall-Zylinder durchläuft eine Endkontrolle und erhält eine Bernex Erkennungs- und Seriennummer.
| Nachweis | Modrice | Trimbach |
|---|---|---|
| ISO 9001:2015 | ||
| ISO 14001:2015 |
Historie
Über 50 Jahre internationale Präsenz in der Kunststoffindustrie; heute Bernex Group mit Hauptsitz Schweiz und Produktionsstandorten in Tschechien und Italien
- 2021
Erteilung der SQS-Zertifikate ISO 9001:2015 und ISO 14001:2015 (Reg.-Nr. H42891, gültig bis 14.09.2024) für Bimetall-Zylinder und Schnecken
- 2023
Fertigstellung des Webauftritts mit Sprachversionen DE, EN, IT
