Entwicklung und Produktion von Zuführsystemen, Haspeln, Federproduktionsmaschinen sowie Mess- und Prüftechnik.
Böhm Elektronik
Neu auf Amplifa
Über Böhm Elektronik
Böhm Elektronik entwickelt und produziert seit 1979 technische Komponenten und Maschinen in den Bereichen Antriebs- und Fördertechnik sowie Mess- und Prüftechnik. Zum Produktportfolio gehören Federwindemaschinen, Federschleifmaschinen, robotergestützte Beladeeinrichtungen, Anlassöfen, Verpackungsautomaten sowie Setz- und Prüfautomaten für Druck-, Zug- und Schenkelfedern. Ergänzend bietet das Unternehmen Zuführsysteme wie Federzuführungen, Trommel-, Rund-, Linear- und Steilförderer, Vorratsbehälter, Entwirrtöpfe sowie Bund-, Band- und Spulenhaspel an. Individuell erstellte Zuführsysteme, Feder-Produktionsstraßen und Sonderanlagen ergänzen das Angebot; Konstruktion und Sonderanlagenbau gehören zu den Kernleistungen. Die Systeme sind bei international tätigen Unternehmen der metallverarbeitenden Industrie im Einsatz, insbesondere in der Feder- und Elektroindustrie. Kommunikation und Dokumentation sind auf Deutsch und Englisch möglich.
- Verfahren
- Federwinden (Druckfedern und Formfedern), Federn schleifen (Zustell- und Durchlaufschleifen), Federn anlassen (Wärmebehandlung), Federn verpacken, Setz- und Prüfautomatik (Druck-Zug- und Schenkelfedern prüfen, manuell und PC-gesteuert), Automatisierte Beladeeinrichtung mit Roboter für Schleifmaschinen (Zustell- und Durchlaufschleifen), Konstruktion, Sonderanlagenbau
- Werkstoffe
- Federn (Drahtware), Bandmaterial, Drahtbunde, Edelstahl V2a (Ausführung Steilförderer), Aluminium-Profil (Grundkörper Steilförderer), Federdraht 0,1–6 mm, Aluminium-Profil, Edelstahl V2A
- Gegründet
- 1979
- Branchen
- metallverarbeitende Industrie, Federindustrie, Elektroindustrie
- 01
Konstruktion
- 02
Sonderanlagenbau
- 03
Federwinden
- 04
Federn schleifen
- 05
Federn anlassen
- 06
Prüfen
- 07
Federn verpacken
- 08
Maschinenüberwachung
Werkstoffe und Verfahren
Federdraht 0,1–6 mm
Drahtware für Federwinden (0,1–0,8 mm) und automatisierte Schleifbeladeeinrichtungen (0,8–6 mm je nach System).
Bandmaterial
Wird auf Bandhaspeln bis 600 kg bzw. 80 kg aufgewickelt und zugeführt.
Aluminium-Profil

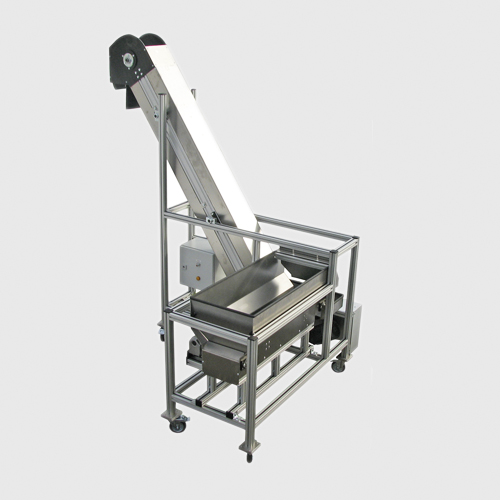

Grundkörper des Steilförderers SVB 80.
Edelstahl V2A
Ausführung des Steilförderers SVB 80 für korrosionsbeanspruchte Anwendungen.
Standorte
Entwicklung, Konstruktion und Sonderanlagenbau
- Losgröße
- auch kleinere und mittlere Stückzahlen
- Werkstoffe
- Federdraht, Bandmaterial
- Federwindemaschine FWM-1
- Federschleifmaschinen (1- und 2-Teller)

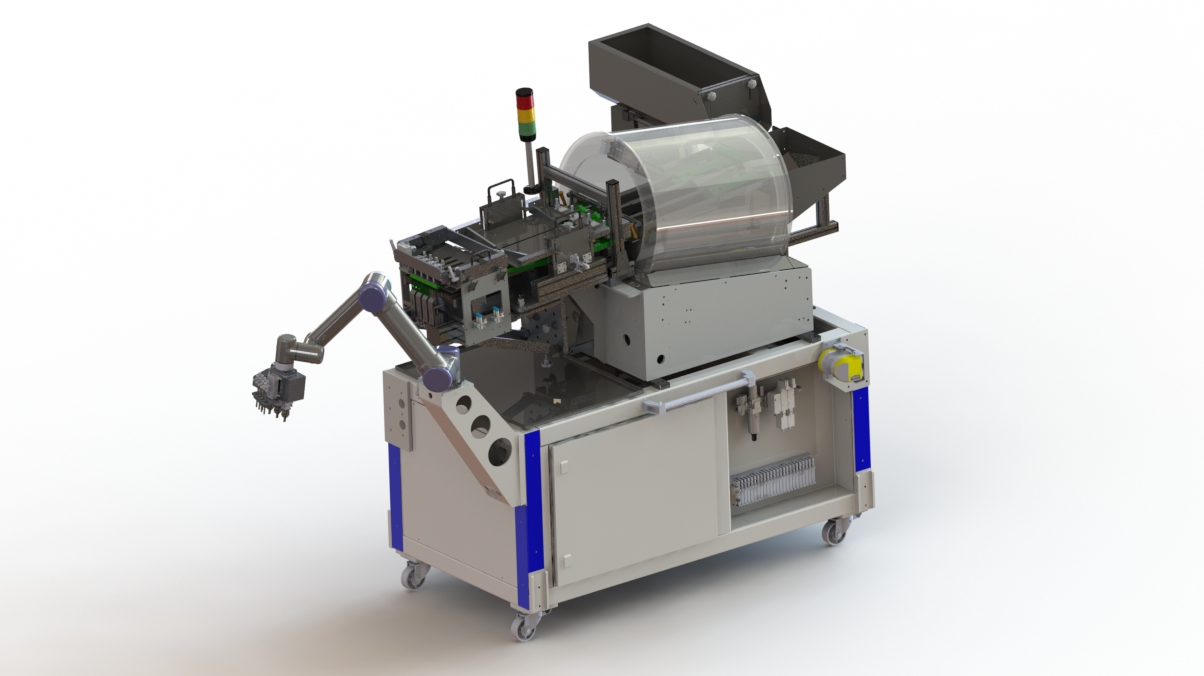

- Beladeeinrichtung RZ6.4 mit Roboter UR5
- Beladeeinrichtung FZ6.1 mit Roboter UR5

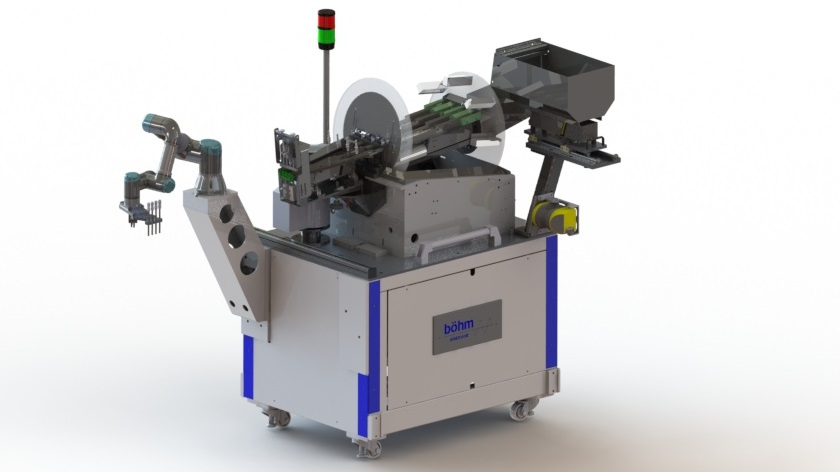

- Beladeeinrichtung RB3 mit Roboter UR3
- Anlassofen ROTA-1/ROTA-2
- Verpackungsautomaten
- Setz- und Prüfautomaten
Bauteile und Produkte

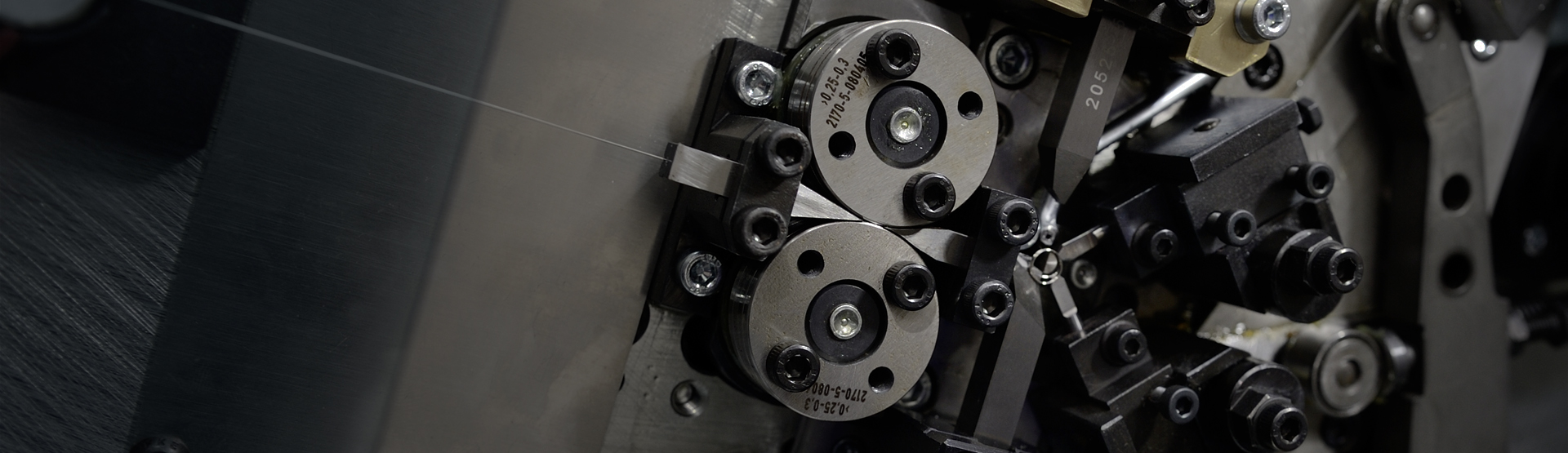

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Federwinden (Druckfedern und Formfedern)Umformung | – | Federaußendurchmesser max. 14 mm | – | ca. 250 Federn/min (Produktionsrate) | Draht 0,1 - 0,8 mm Durchmesser |
| Federn schleifen (Zustell- und Durchlaufschleifen)Oberfläche | – | – | – | – | Federn (Drahtdurchmesser 0,8-6 mm je nach Beladeeinrichtung) |
| Federn anlassen (Wärmebehandlung)Wärmebehandlung | – | – | – | – | Federn |
| Federn verpackenMontage | – | – | – | – | Federn |
| Setz- und Prüfautomatik (Druck-Zug- und Schenkelfedern prüfen, manuell und PC-gesteuert)Prüfung | – | – | – | – | Federn |
| Automatisierte Beladeeinrichtung mit Roboter für Schleifmaschinen (Zustell- und Durchlaufschleifen)Montage | – | Federlänge 10-60 mm (RZ6.4) × Federaußendurchmesser 6-24 mm (RZ6.4) | Roboter max. 5 kg (RZ6.4/FZ6.1), max. 3 | auch kleinere und mittlere Stückzahlen | Federn mit Drahtdurchmesser 1-6 mm (RZ6.4) bzw. 0,8-1,5 mm |
18 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

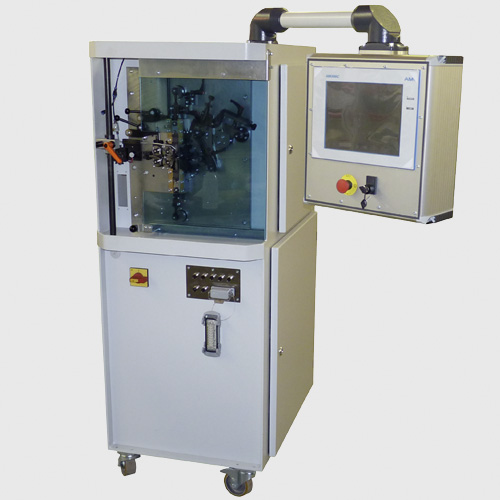

| Federwindemaschine (Federwinde-Automat) | Böhm Elektronik FWM-1 | – | Drahtdurchmesser 0,1-0,8 mm; Federaußendurchmesser max. 14 mm; Einzugslänge max. 30 m; | – | – |
| Federschleifmaschinen (1- und 2-Teller) | – | – | – | – | – |
| Beladeeinrichtung mit Roboter UR5 | Böhm Elektronik / Universal Robots RZ6.4 | – | Arbeitsradius 800 mm; Drahtdurchmesser 1-6 mm; Federaußendurchmesser 6-24 mm; Federlänge 10-60 mm | – | – |

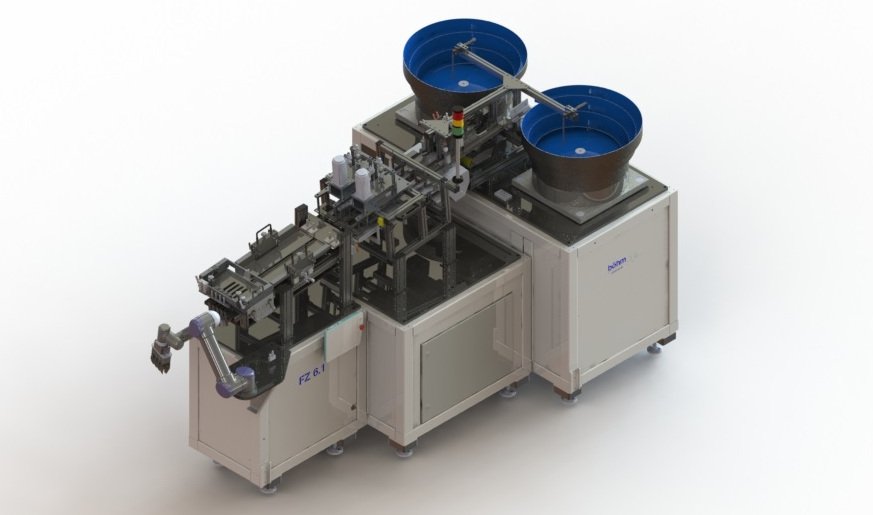

| Beladeeinrichtung mit Roboter UR5 | Böhm Elektronik / Universal Robots FZ6.1 | – | Wendelförderer WFL 600: Federn bis Länge 150 mm und Durchmesser bis 26 mm | – | – |
| Beladeeinrichtung mit Roboter UR3 | Böhm Elektronik / Universal Robots RB3 | – | Arbeitsradius 500 mm; Drahtdurchmesser 0,8-1,5 mm; Federaußendurchmesser 6-12 mm; Federlänge 10-40 | – | – |
| Trommelförderer | Böhm Elektronik TF 300 / TF 450 / TF 650 | – | Trommeldurchmesser 300/450/650 mm; TF300/TF450 max. Federn 12 mm | – | – |
| Rundförderantrieb | Böhm Elektronik WFL 150/200/300/450/600 | – | Durchmesser 150-600 mm | – | – |
| Linearförderer | Böhm Elektronik LFA 1 - LFA 5 | – | 5 Baugrößen | – | – |
| Steilförderer mit Bunker | Böhm Elektronik SVB 80 | – | Auslaufhöhe 2000 mm; Füllgewicht max. 80 kg; Füllvolumen 80 Liter; Bandbreite 240 mm | – | – |

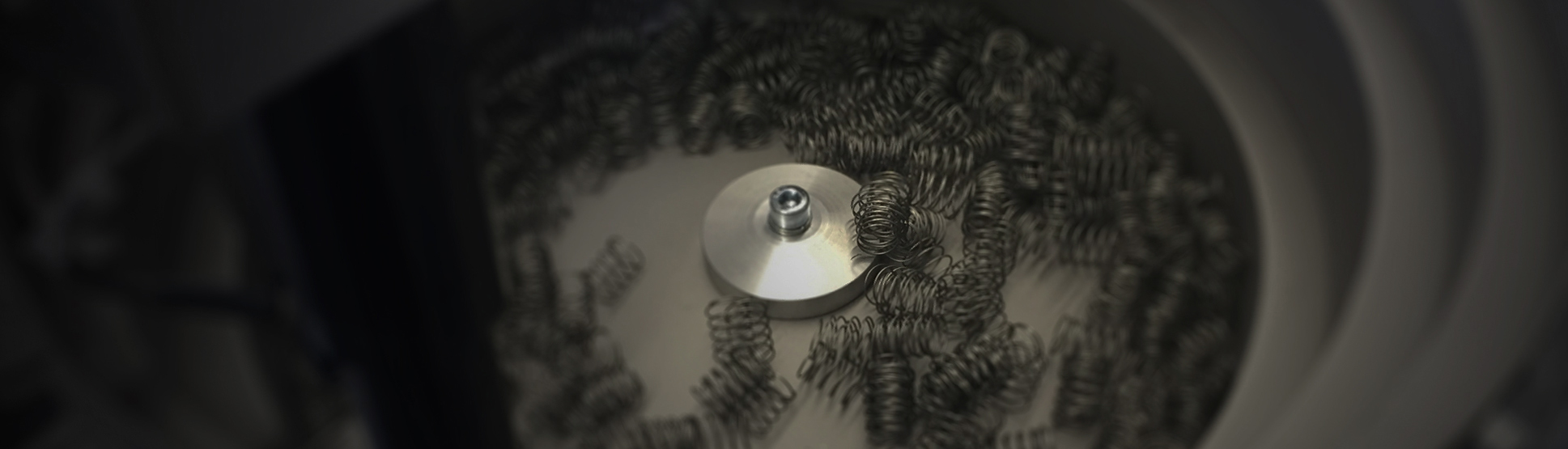

| Federzuführung Wendelförderer | Böhm Elektronik FZ-2 / FZ-3 / FZ-4 | – | FZ-2: Feder Da 2-6 mm; FZ-3: Da 4-12 mm; FZ-4: Da 10-30 mm | – | – |
| Vorratsbehälter mit elektromagnetischem Antrieb | Böhm Elektronik VB-06 / VB-20 / VB-40 / VB-80 | – | Füllvolumen 6-80 Liter; max. 3/10/25/50 kg | – | – |

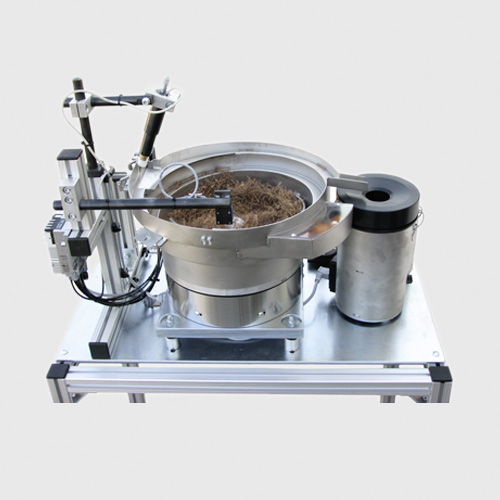

| Entwirrtopf | Böhm Elektronik EW-1 | – | – | – | – |
| Haspel (Drahtbunde/Spulen) | Böhm Elektronik AGH-7.5 / AGH-3.5/BZ / AGH-3.5/B / AGH-1.5/BZ / AGH-1.5/Z / AGH-1.5/B | – | Bis 700 kg (AGH-7.5), bis 350 kg (AGH-3.5), bis 150 kg (AGH-1.5) | – | – |
| Bandhaspel | Böhm Elektronik BAH-1200 / BAH-1 | – | Bis 600 kg (BAH-1200), bis 80 kg (BAH-1) | – | – |

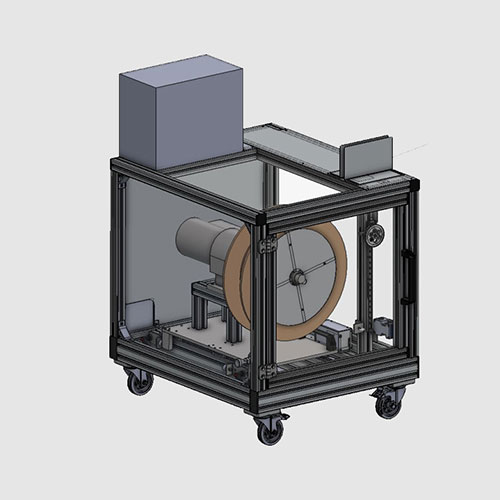

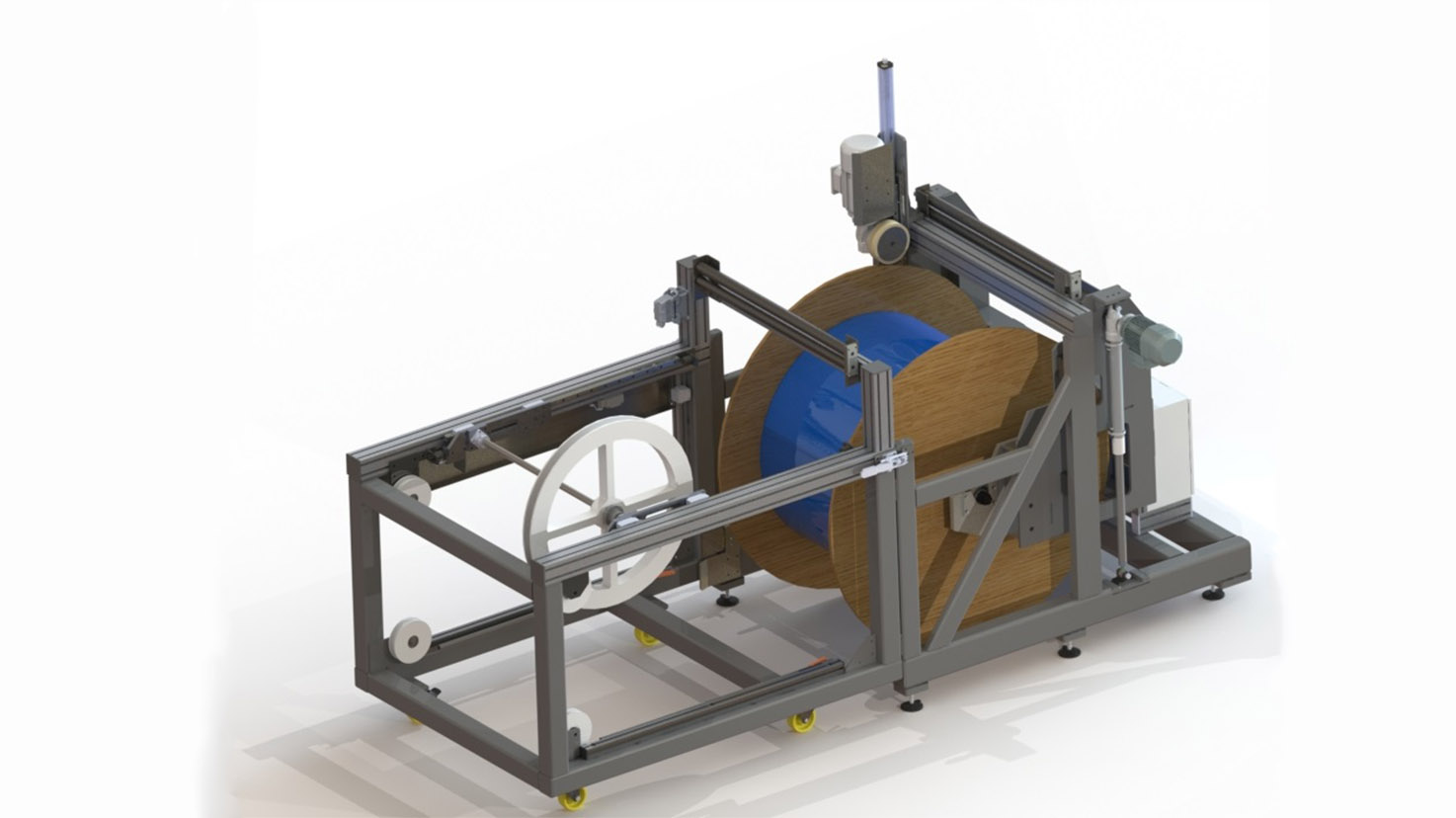

| Spulenhaspel | Böhm Elektronik SPH-1000.5/TR / SPH1000 / AGH-1.5/Z-S | – | Spulen bis 1000 kg (SPH1000), bis 1200 kg (SPH-1000.5/TR) | – | – |
| Anlassofen (taktgesteuert) | Böhm Elektronik ROTA-1 / ROTA-2 | – | – | – | – |

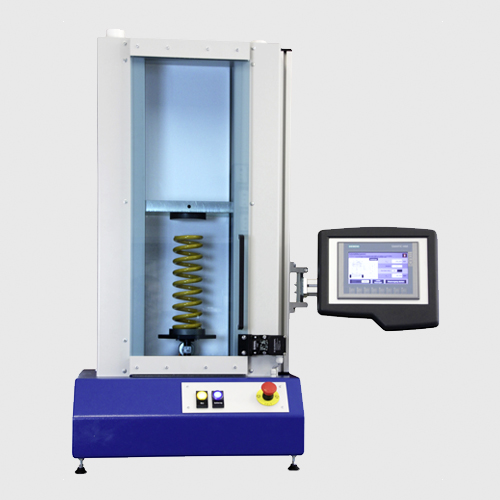

| Torsionsfederprüfgeräte / Setz- und Prüfautomaten | Böhm Elektronik | – | – | – | – |
| Verpackungsautomat (Federn) | Böhm Elektronik | – | – | – | – |
Zusatzleistungen
Historie
- 1979
Gründung; seitdem Entwicklung und Produktion von Komponenten und Maschinen für Antriebs- und Fördertechnik sowie Mess- und Prüftechnik.
