Präzisionsmanufaktur für Permanentmagnet-Rotorsysteme sowie CNC-Zerspanung, Montagetechnik und Engineering
BOSSCARAL e.K.
Eppstein (DE)Neu auf Amplifa
Über BOSSCARAL
BOSSCARAL e.K. ist ein vom Inhaber geführtes Unternehmen aus Eppstein, das sich auf Magnetsystemtechnik und CNC-Metallbearbeitung spezialisiert hat. Kern der Fertigung sind individuelle Permanentmagnet-Rotorsysteme – als Zentral- und Stirndrehkupplungen, Hysteresekupplungen, Hysteresebremsen bzw. Bremsrotoren – mit Kohlefaser-Armierung (CFK), Edelstahl- oder Kunststoff-Kapselung sowie blanken oder passgenau geschliffenen Magneten aus SmCo und NdFeB. Daneben fertigt das Unternehmen auf CNC- und konventionellen Maschinen feinmechanische Werkstücke von Standardteilen bis zu komplexen Bauteilen in Drehteilen Ø4–400 mm und Längen bis 1300 mm sowie im Fräsarbeitsbereich 1700 x 700 x 600 mm mit Toleranzen bis IT5 und Oberflächen bis N5. Weitere Leistungen sind Rundschleifen, Klebetechnik und Faserverbundtechnik, FDM-3D-Druck bis 400 mm Baugröße, Lasergravur mit einem MOPA-Faserlaser sowie Montagetechnik für spezielle Baugruppen und Engineering & Design. Losgrößen reichen von Sonderanfertigungen ab 1 Stück bis zu Großserien ab 10.000 Stück und mehr. Die Firma beliefert Branchen wie Magnetsystemtechnik, Feinmechanik und Maschinenbau.
- Standort
- Eppstein
- Verfahren
- CNC-Drehen (axiale und radiale Bohr- und Fräsoperationen bzw. Fräskonturen), CNC-Fräsen, Rundschleifen, Innenpassfedernuten-Fertigung bis 10 mm, Klebetechnik, Faserverbundtechnik (z.B. CFK-Armierung), FDM (Fused Deposition Modeling) 3D-Druck, Lasergravur / Laserbeschriftung (inkl. Anlassbeschriftungen in Farben)
- Werkstoffe
- 1.4057, 1.4404, 1.4435, 1.4122, St37, SmCo-Magnete, NdFeB-Magnete, Carbon/CFK
- Zertifikate
- Prüfprotokolle & Zeugnisse, Gegenmessungen / Verifikation, Lieferantenerklärungen
- Branchen
- Magnetsystemtechnik, Feinmechanik, Maschinenbau
- 01
Engineering & Design
- 02
CNC-Zerspanung (Drehen, Fräsen, Rundschleifen)
- 03
Klebetechnik / Faserverbundtechnik
- 04
Lasergravur
- 05
Montagetechnik / Baugruppenfertigung
- 06
Qualitätsmanagement mit Prüfprotokollen
Werkstoffe & Verfahren

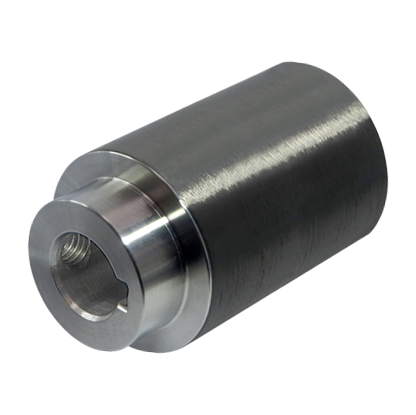

1.4057
Martensitischer Edelstahl, z. B. für Rotorsysteme mit SmCo-Magneten.
1.4404
Rostfreier Edelstahl, u. a. für Kapselungen von Magnetsystemen.
1.4435
Hochlegierter Edelstahl, z. B. für Schutzrohre an Rotorkörpern.

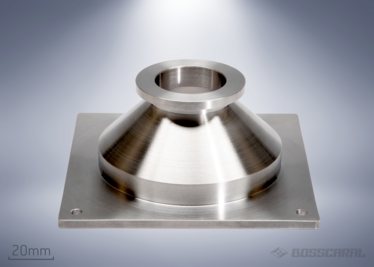

1.4122
Rostfreier Stahl für Rotorkörper, z. B. mit NdFeB-Magneten und CFK-Armierung.

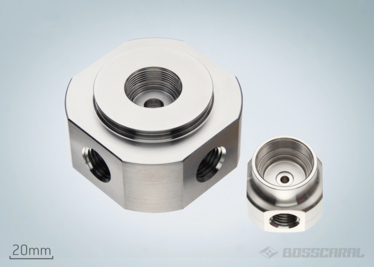

St37
Baustahl für Rotorkörper in Magnetsystemen.
SmCo-Magnete
Permanentmagnet-Werkstoff für schalenförmige Rotorsysteme.
NdFeB-Magnete
Permanentmagnet-Werkstoff für segmentförmige Rotorbestückung.
Carbon/CFK
Faserverbund für die Armierung von Rotorsystemen.
Kunststoffe
Zerspanbare und im FDM-Verfahren verarbeitbare technische Kunststoffe, auch zur Kapselung.
Superlegierungen und harte Werkstoffe
Sonderwerkstoffe mit langjähriger Bearbeitungserfahrung.
Standorte
Eppstein
DEHauptsitz und Fertigung
- Stückgewicht / Größe
- Drehteile Ø4–400 mm, L bis 1300 mm
- Losgröße
- 1 bis 10.000 Stück und mehr
- Werkstoffe
- Edelstähle, Stahl, Magnete (SmCo, NdFeB), CFK, Kunststoffe
- CNC-Werkzeugmaschinen (Drehen/Fräsen, Fräsbereich X1700 x Y700 x Z600 mm, Spitzenhöhe 200 mm)
- Konventionelle Bearbeitungsmaschinen
- Rundschleifmaschine bis Ø200 x 500 mm
- JPT M7 Faserlaser 20W MOPA
- FDM 3D-Drucker bis 400 mm
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Drehen (axiale und radiale Bohr- und Fräsoperationen bzw. Fräskonturen)Zerspanung | bis IT5 · bis N5 | 1300 mm | – | 1 Stück – 10.000 Stück oder mehr | alle gängigen technischen Metalle und Kunststoffe, hochlegierte und rostfreie Stähle, Superlegierungen, harte Werkstoffe |
| CNC-FräsenZerspanung | bis IT5 · bis N5 | 1700 mm × 700 mm × 600 mm | – | 1 Stück – 10.000 Stück oder mehr | alle gängigen technischen Metalle und Kunststoffe, hochlegierte und rostfreie Stähle, Superlegierungen, harte Werkstoffe |
| RundschleifenZerspanung | bis IT5 · bis N5 | 500 mm | – | – | Metalle |
| Innenpassfedernuten-Fertigung bis 10 mmZerspanung | bis IT5 · bis N5 | – | – | – | – |
| KlebetechnikFügen | – | – | – | – | spezielle Klebstoffe, Kunstharze |
| Faserverbundtechnik (z.B. CFK-Armierung)Fügen | – | – | – | – | Verbundfasern, Carbon/CFK |
| FDM (Fused Deposition Modeling) 3D-DruckAdditiv | – | 400 mm | – | kleine Serie – mittelgroße Serie | alle verfügbaren Kunststoffe |
| Lasergravur / Laserbeschriftung (inkl. Anlassbeschriftungen in Farben)Oberfläche | – | – | – | – | alle Metalle, fast alle Kunststoffe |
| Magnetsystemtechnik (Permanentmagnet-Rotorsysteme, Drehkupplungen, Hysteresebremsen/Bremsrotoren)Montage | – | – | – | Sonderanfertigung – Großserien | SmCo, NdFeB, 1.4057, 1.4404, St37, 1.4435, 1.4122, Carbon/CFK, Edelstahl, Kunststoff |
| Montagetechnik (spezielle Baugruppen)Montage | – | – | – | – | – |
| Engineering & DesignEngineering | – | – | – | – | – |
| Qualitätsmanagement (Prüfprotokolle, Zeugnisse, Messungen, Gegenmessungen)Prüfung | – | – | – | – | – |
| Schleifen von Magneten (blank oder passgenau geschliffen)Zerspanung | – | – | – | – | Magnetwerkstoffe (SmCo, NdFeB) |
| Veredelungen aller Art (durch Partner)Oberfläche | – | – | – | – | – |
5 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Werkzeugmaschinen (Drehen/Fräsen) | – | – | Fräsarbeitsbereich X1700mm x Y700mm x Z600mm, Drehachsen-Spitzenhöhe 200mm | – | Eppstein |
| Konventionelle Bearbeitungsmaschinen | – | – | – | – | Eppstein |
| Rundschleifmaschine | – | – | bis Ø200mm x L500mm | – | Eppstein |
| Faserlaser (Lasergravur) | JPT M7 | 1 | 20W, MOPA-Technologie | – | Eppstein |
| FDM 3D-Drucker | – | – | bis 400mm Baugröße | – | Eppstein |
Zusatzleistungen
Qualität
BOSSCARAL führt ein individuelles Qualitätsmanagement mit kontinuierlicher Überwachung und Verbesserung von Prozessen und Produkten. Dokumentationen, Prüfprotokolle, Zeugnisse und Lieferantenerklärungen gehören zum Leistungsumfang; gemessen wird mit präzisen Messinstrumenten und verifizierenden Gegenmessungen.
| Nachweis | Eppstein |
|---|---|
| Prüfprotokolle & Zeugnisse | |
| Gegenmessungen / Verifikation | |
| Lieferantenerklärungen |
