CNC-Lohnfertigung von Fräs- und Drehteilen in Präzision bis +/- 0,005 mm – von Prototyp bis Serie.
Dalstech GmbH
6144 Zell, Schweiz · Luzernerstrasse 35Neu auf Amplifa
Über Dalstech
Die Dalstech GmbH mit Sitz in Zell im Kanton Luzern ist auf die mechanische Lohnfertigung von CNC-Fräs- und CNC-Drehteilen spezialisiert. Die Fertigung erfolgt auf 5-Achs-Fräsmaschinen der Baureihen HELLER FP 4000 und QUASER UX300/15C sowie auf einer 6-Achs-Drehmaschine DOOSAN PUMA 2100LSY mit angetriebenen Werkzeugen und Stangendurchlass. Bearbeitet werden alle zerspanbaren Werkstoffe wie Aluminium, Titan, Kupfer, Messing, Rotguss, Edelstahl, Werkzeugstahl, Stahl und Kunststoffe. Das Fertigungsprogramm umfasst Prototypen, Ersatzteile und Produktionsteile in Losgrößen von 1 bis 10.000 Stück, bei Frästeilen mit einem Arbeitsraum von 800 × 800 × 1000 mm. Zur Qualitätssicherung steht eine 3D-Messmaschine mit Konturerkennung bis 0,01 mm zur Verfügung; Messprotokolle und Erstbauteil-Kontrollen werden ausgestellt. Das Unternehmen ist nach ISO 9001:2015 zertifiziert und arbeitet mit der CAD/CAM-Software Top Solid, mit der auch Unterstützung beim Erstellen von Bauteilen angeboten wird.
- Standort
- Zell
- Verfahren
- CNC Fräsen (5-Achs), CNC Drehen (6-Achs, angetriebene Werkzeuge, Stangendurchlass d65mm), CNC Bohren, CNC Schleifen, CNC Messen (3D-Messmaschine, Konturen bis 0,01mm), CNC-Fräsen (5-Achs, inklusive Großteile), CNC-Drehen (6-Achs, angetriebene Werkzeuge, Stangendurchlass), 3D-Messung / Messtechnik
- Werkstoffe
- Aluminium, Titan, Kupfer, Messing, Rotguss, Edelstahl, Werkzeugstahl, Stahl
- Zertifikate
- ISO 9001:2015
- 01
CAD/CAM-Konstruktion (Top Solid)
- 02
CNC-Fräsen (5-Achs)
- 03
CNC-Drehen (6-Achs)
- 04
CNC-Bohren & Schleifen
- 05
3D-Messung & Messprotokolle
- 06
Auslieferung
Standort
Zell
CHProduktion / Verwaltung
- Losgröße
- 1 – 10.000 Stück
- Werkstoffe
- Aluminium, Titan, Kupfer, Messing, Rotguss, Edelstahl, Werkzeugstahl, Stahl, Kunststoffe

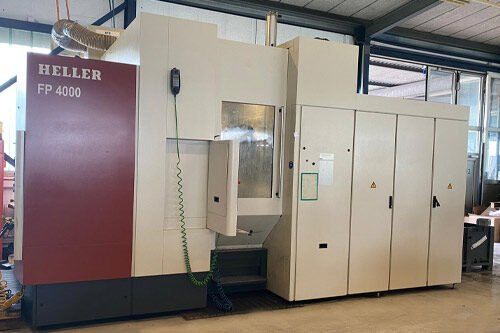

- HELLER FP 4000 – 5-Achs-Bearbeitungszentrum, Arbeitsraum 800 × 800 × 1000 mm (X×Y×Z) mit Palettierung

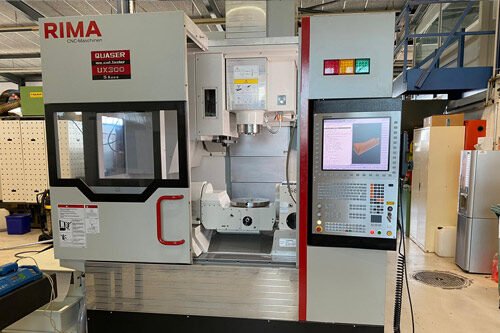

- QUASER UX300/15C – 5-Achs-Fräsmaschine mit Heidenhain TNC 640
- DOOSAN PUMA 2100LSY – 6-Achs-Drehmaschine, Spitzenweite 760 mm, Stangendurchlass 65 mm
- 3D-Messmaschine, Arbeitsbereich X 500 / Y 600 / Z 350 mm, max. 250 kg Tischbelastung
- Top Solid CAD/CAM

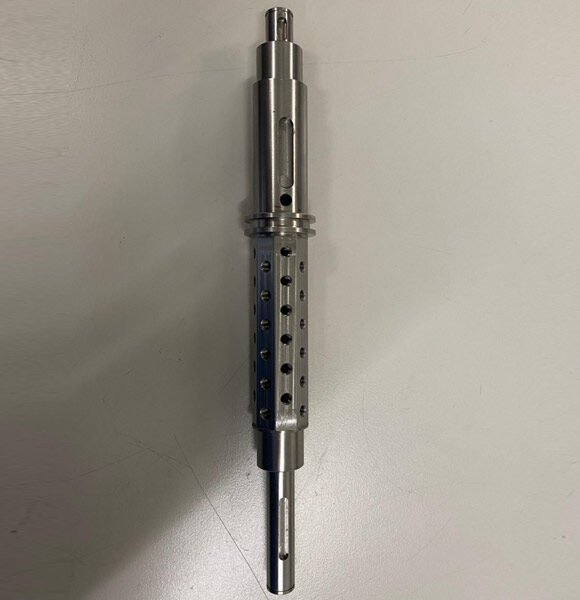

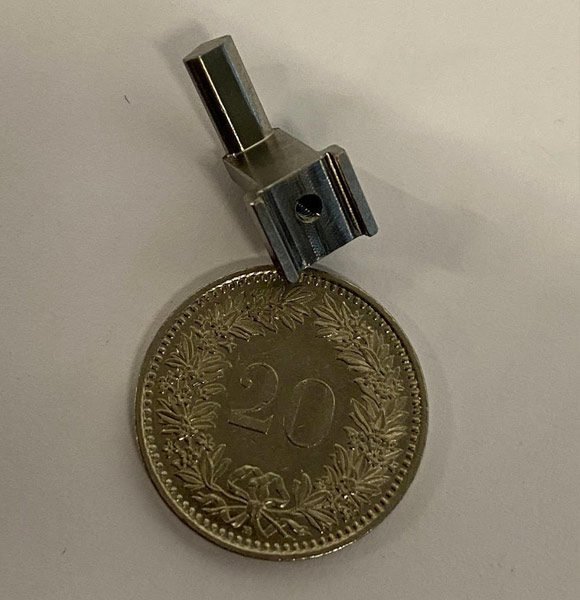

Bauteile
Einblicke in die Fertigung
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC Fräsen (5-Achs)Zerspanung | +/- 0.005 mm | 1000 mm (Z-Achse) × 800 mm (X-Achse) × 800 mm (Y-Achse) | – | 1 – 10.000 Stück | Aluminium, Titan, Kupfer, Messing, Rotguss, Edelstahl, Werkzeugstahl, Stahl, Kunststoffe |
| CNC Drehen (6-Achs, angetriebene Werkzeuge, Stangendurchlass d65mm)Zerspanung | +/- 0.005 mm | 760 mm (Spitzenweite) × 420 mm (Futterdurchmesser) | – | 1 – 10.000 Stück | Aluminium, Titan, Kupfer, Messing, Rotguss, Edelstahl, Werkzeugstahl, Stahl, Kunststoffe |
| CNC BohrenZerspanung | – | – | – | – | – |
| CNC SchleifenZerspanung | – | – | – | – | – |
| CNC Messen (3D-Messmaschine, Konturen bis 0,01mm)Prüfung | 0,01 mm | 350 mm (Z) × 500 mm (X) × 600 mm (Y) | 250 kg | – | – |
4 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitungszentrum | HELLER FP 4000 | – | 800 x 800 x 1000 mm (XxYxZ) mit Palettierung | – | Zell, Schweiz |
| 5-Achs-Fräsmaschine | QUASER UX300/15C | – | – | – | Zell, Schweiz |
| 6-Achs-Drehmaschine (Drehbank) | DOOSAN PUMA 2100LSY | – | Spitzenweite 760 mm, Futterdrehen 420 mm, Stangendurchlass 65 mm | – | Zell, Schweiz |
| 3D-Messmaschine | – | – | X 500 / Y 600 / Z 350 mm, Tischbelastung max. 250 kg | – | Zell, Schweiz |
Zusatzleistungen
Qualität
Jedes Erstbauteil wird konsequent gegenkontrolliert; mit der 3D-Messmaschine (Arbeitsbereich X 500 / Y 600 / Z 350 mm, Tischbelastung max. 250 kg) werden Konturen bis 0,01 mm erfasst und Messprotokolle ausgestellt. Das Qualitätsmanagement nach ISO 9001:2015 garantiert lückenlose Rückverfolgbarkeit aller Produkte.
| Nachweis | Zell |
|---|---|
| ISO 9001:2015 |
