Systemkomponenten für das Widerstandsschweißen: Steuerungen, Stromquellen, Schweißzangen, Sonderschweißmaschinen und Leistungsmessgeräte.
Matuschek Meßtechnik GmbH
Alsdorf (Hauptsitz) · Sterling Heights, MI, USA (Tochtergesellschaft Matuschek Welding Products, Inc.)Neu auf Amplifa
Über Matuschek

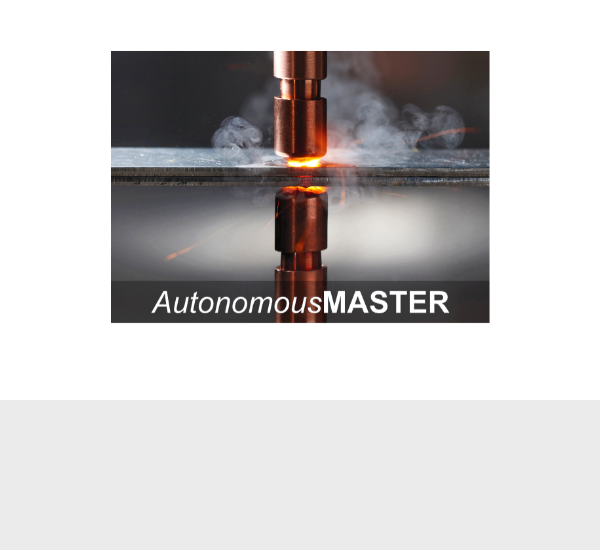

Die Matuschek Meßtechnik GmbH, 1985 gegründet, ist Hersteller von Systemkomponenten für das Widerstandsschweißen. Das Portfolio umfasst Schweißsteuerungen und Mittelfrequenz-Inverter-Stromquellen (SPATZ+ M400/M600/M900), eigene Transformatoren, Schaltschränke, Servoschweißzangen, Servo-Feinschweißköpfe der LSK-Serie, Sonderschweißmaschinen wie die Buckelschweißmaschine SPATZ TI-120R sowie Software. Zusätzlich bietet das Unternehmen adaptive Schweißregelverfahren (MASTER, Alu MASTER, Autonomous MASTER, Micro MASTER) und Messgeräte wie das Schweißmultimeter SPATZ Multi04 und den Mehrkanal-Leistungsanalysator POWER Analyzer LK601. Die eigene Entwicklungsabteilung deckt Elektronik, Software, Leistungselektronik und Mechanik ab; seit 2010 besteht eine Abteilung für E-Mobilität mit Entwicklungen wie einer seltenerdenfreien geschalteten Reluktanzmaschine. Die Komponenten werden in Fertigungsanlagen der Automobilindustrie (Karosseriebau), der Elektro- und Elektronikindustrie, der Medizintechnik sowie im Bereich Leistungsmessung u. a. in der Bahnantriebstechnik und bei erneuerbaren Energien eingesetzt. Hauptsitz ist Alsdorf bei Aachen; eine eigene Tochtergesellschaft, die Matuschek Welding Products, Inc., befindet sich in Sterling Heights, Michigan (USA).
- Standort
- Alsdorf
- Verfahren
- Widerstandspunktschweißen (Stahl), Widerstandspunktschweißen (Aluminium), Buckelschweißen, Muttern- und Bolzenschweißen im Werkzeug (Reno SPATZ), Mikroschweißen / Kleinteilschweißen (mikrometergenau, Micro MASTER), Rollnahtschweißen (Überwachung), Spaltschweißen (Parallel Gap Welding, LSK200-PGW), Schweißprozessüberwachung und Kalibrierung (SPATZ Multi04: Strom, Spannung, Kraft, Einsinkweg)
- Werkstoffe
- Stahl, Hochfeste Stähle, Aluminium / Aluminiumlegierungen, Aluminium (Spulen, Kabel, Maschinenbauweise), Aluminium
- Zertifikate
- Schweißgüteüberwachung NUGGET Index, Zangen-/Prozessüberwachung GUN Index, Referenzmessgerät SPATZ Multi04, ISO 9001
- Gegründet
- 1985
- Branchen
- Automobilindustrie (Karosseriebau) und Zulieferer, Elektro- und Elektronikindustrie, Medizintechnik, Elektromobilität, Luftfahrt, Erneuerbare Energien (Photovoltaik, Windkraft)
- 01
Entwicklung (Elektronik, Software, Leistungselektronik, Mechanik)
- 02
Eigenfertigung von Transformatoren, Stromquellen und Komponenten
- 03
Sondermaschinenbau (Buckelschweißmaschinen, Schweißzangen, Feinschweißköpfe)
- 04
Software-Entwicklung (SPATZ, POWER Studio)
- 05
Schweißversuche und Schulungen in eigenen Schweißlaboren
- 06
Inbetriebnahme, Service und Kalibrierung
Werkstoffe & Verfahren
Stahl
Widerstandspunktschweißen und Buckelschweißen, auch hochfeste Stähle der Automobilindustrie.
Hochfeste Stähle
Hochwertiges Fügen im Mittelfrequenzschweißen für den Automobilbereich.
Aluminium
Alu SPATZ+ Komplettlösung für das Punktschweißen von Aluminiumblechen.
Standorte
Alsdorf
DEHauptsitz: Entwicklung, Produktion, Schweißlabore, Service
- Stückgewicht / Größe
- Sonderschweißmaschinen: Ausladung max. 230 mm,
- Losgröße
- Sondermaschinen und Komponenten nach Kundenspezifikation
- Werkstoffe
- Stahl, hochfeste Stähle, Aluminium
- SPATZ+ Buckelschweißmaschine TI-120R (1/2 Servoachsen, 120 kVA bei 20 % ED, bis 30 kA)
- SPATZ+ Mittelfrequenzinverter M400/M600/M900 (1000 Hz, 140 kVA bei 20 % ED)
- Servo-Feinschweißköpfe SPATZ LSK-Serie
- Sonderschweißzange Servo-C zum Mutternschweißen am Roboter
- SPATZ Multi04 Schweißprüfgerät und Kalibrierservice
- POWER Analyzer LK601
Sterling Heights, MI
USTochtergesellschaft Matuschek Welding Products, Inc. (Vertrieb und Service Nordamerika)
Produkte & Systemkomponenten
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Widerstandspunktschweißen (Stahl)Fügen | – | – | – | – | Stahl, hochfeste Stähle, Stahl- und Aluminiumlegierungen |
| Widerstandspunktschweißen (Aluminium)Fügen | – | – | – | – | Aluminium |
| BuckelschweißenFügen | – | Ausladung max. 230 mm × Schweißfensterhöhe max. 350 mm | – | – | Stahl |
| Muttern- und Bolzenschweißen im Werkzeug (Reno SPATZ)Fügen | – | – | – | – | Stahl |

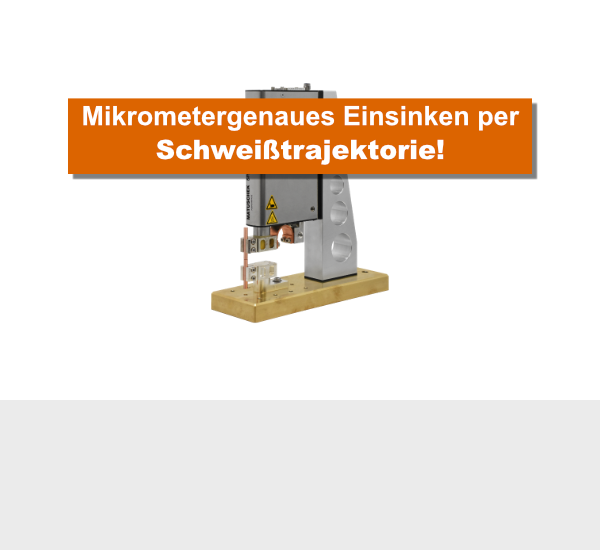

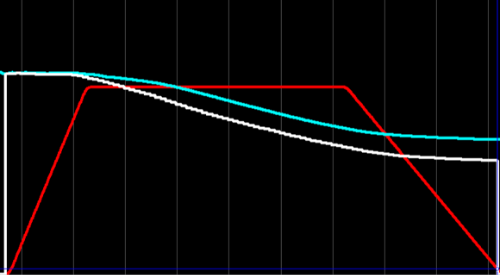

| Mikroschweißen / Kleinteilschweißen (mikrometergenau, Micro MASTER)Fügen | mikrometergenau (Beispiel Abweichung 3 µm adaptiv) | – | – | – | Metalle, Draht/Blech kleinteilig |
| Rollnahtschweißen (Überwachung)Fügen | – | – | – | – | – |
| Spaltschweißen (Parallel Gap Welding, LSK200-PGW)Fügen | – | – | – | – | – |
| Schweißprozessüberwachung und Kalibrierung (SPATZ Multi04: Strom, Spannung, Kraft, Einsinkweg)Prüfung | Genauigkeit Strom ±3 %, Spannung ±1 %, Weg ±1 % | Elektrodenweg-Messbereich ±30 mm | – | – | – |

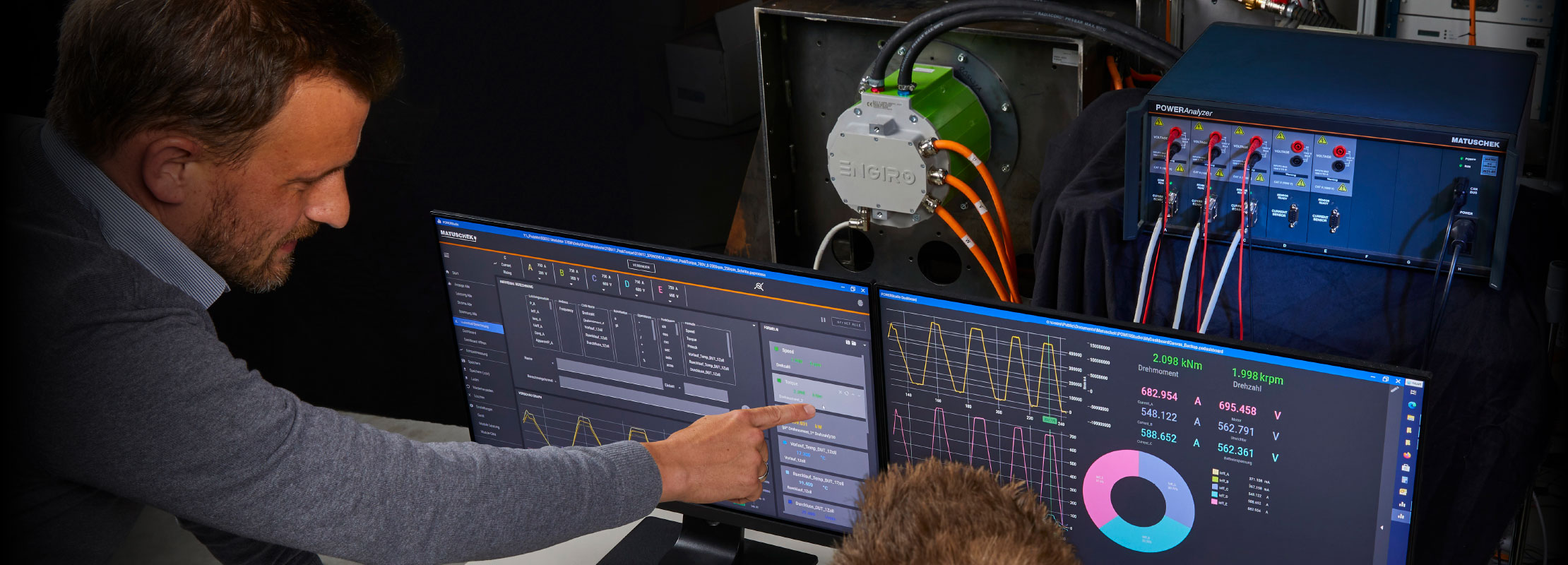

| Leistungsmessung / Effizienzmessung an Antriebsprüfständen (POWER Analyzer LK601,Prüfung | Messfehler < 0,05 % vom Leistungswert | – | – | – | – |
| Entwicklung elektrischer Traktionsantriebe (Geschaltete Reluktanzmaschine, 95 kW, ohne SelteneEngineering | – | L = 290 mm × Ø = 400 mm | – | – | Aluminium |
| Entwicklung Mikroturbinen-Reichweitenverlängerer (Range Extender)Engineering | – | – | – | – | – |
| Entwicklung und Fertigung von Systemkomponenten für das Widerstandsschweißen (Stromquellen,Engineering | – | – | – | – | – |
18 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| SPATZ+ Buckelschweißmaschine (2 Servoachsen) | MATUSCHEK SPATZ TI-120R | – | Ausladung max. 230 mm, Schweißfensterhöhe max. 350 mm, Arbeitshub max. 150 mm, Kraft max. 10 000 N, | – | Alsdorf, Deutschland |
| SPATZ+ Buckelschweißmaschine (1 Servoachse) | MATUSCHEK SPATZ TI-120R | – | Ausladung max. 230 mm, Schweißfensterhöhe max. 150 mm, Arbeitshub max. 150 mm, Kraft max. 10 000 N, | – | Alsdorf, Deutschland |

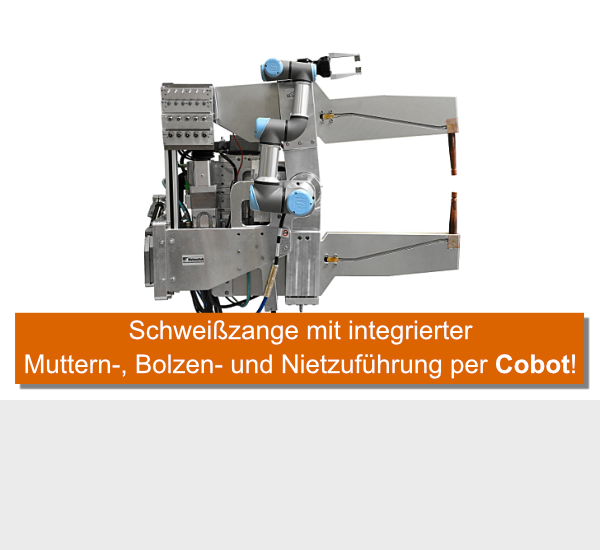

| Servo-C-Zange zum Mutternschweißen am Roboter | MATUSCHEK SPATZ+ Sonderschweißzange | – | – | – | – |
| Mittelfrequenzinverter 1000 Hz Schweißsteuerung/Stromquelle | MATUSCHEK SPATZ+ M400 | – | 140 kVA bei 20 % ED, I2max 450 A | – | Alsdorf, Deutschland |
| Mittelfrequenzinverter 1000 Hz Schweißsteuerung/Stromquelle | MATUSCHEK SPATZ+ M600 | – | 140 kVA bei 20 % ED, I2max 650 A | – | Alsdorf, Deutschland |
| Mittelfrequenzinverter 1000 Hz Schweißsteuerung/Stromquelle (auch Slave-Betrieb) | MATUSCHEK SPATZ+ M900 | – | 140 kVA bei 20 % ED, I2max 950 A | – | Alsdorf, Deutschland |
| Servo-Feinschweißkopf mit elektromagnetischem Linearantrieb | MATUSCHEK SPATZ LSK200 | – | – | 2009 | – |
| Doppelservo-Spaltschweißkopf mit elektromagnetischem Linearantrieb | MATUSCHEK SPATZ LSK200-PGW | – | – | 2010 | – |
| Servo-Feinschweißkopf mit elektromagnetischem Linearantrieb | MATUSCHEK SPATZ LSK300 | – | – | 2008 | – |
| Servo-Feinschweißkopf | MATUSCHEK SPATZ LSK80 | – | – | 2011 | – |
| Servo-Feinschweißkopf mit elektromagnetischem Linearantrieb | MATUSCHEK SPATZ+ LSK1000 | – | – | 2017 | – |

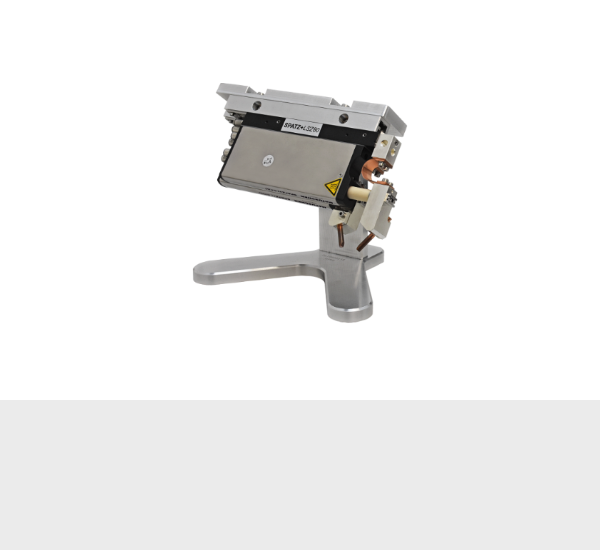

| Linearschweißzange mit elektromagnetischem Linearantrieb | MATUSCHEK SPATZ+ LSZ80 | – | – | 2019 | – |
| Buckelschweißmaschine mit zwei Servoachsen | MATUSCHEK ALLIGATOR | – | – | 2006 | – |
| Schweißprüfgerät / Schweißmultimeter (Strom, Spannung, Kraft, Weg) | MATUSCHEK SPATZ Multi04 | – | Messbereich Strom 2/20/200 kA ±3 %, Spannung ±16 V ±1 %, Weg ±30 mm ±1 % | 2002 | – |
| Kraftsensoren (DMS) | MATUSCHEK SK-010 / SK-100 / SK-360 | – | Messbereiche 0,1–1 kN / 1–10 kN / 3,6–36 kN, Genauigkeit 5 % | – | – |

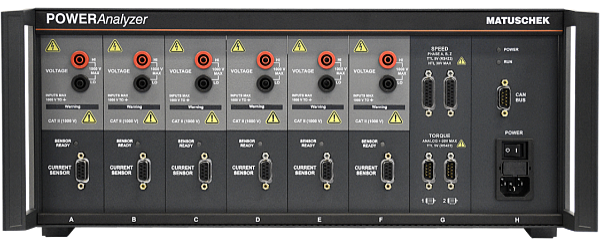

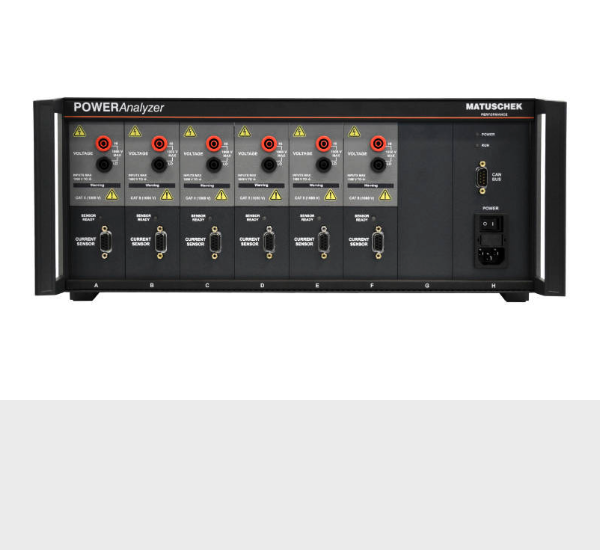

| Mehrkanal-Leistungsanalysator | MATUSCHEK POWER Analyzer LK601 | – | 7 Messkanäle (6+1 Dual-Motorkarte, max. 30 kaskadiert), Abtastrate 10 MS/s, 16 Bit, Spannung | 2017 | Alsdorf, Deutschland |
| Leistungsmessgerät | MATUSCHEK POWER Analyzer LK401 | – | – | 2015 | – |
| Elektrischer Traktionsantrieb (Geschaltete Reluktanzmaschine) mit integriertem Getriebe | MATUSCHEK SRM | – | Nennleistung 95 kW, Nenndrehzahl 2200 U/min, Maximaldrehzahl 4500 U/min, Nennmoment 405 Nm, | 2012 | – |
Zusatzleistungen
Referenzkunden
Qualität & Schweißüberwachung
Die Schweißgüteüberwachung NUGGET Index und GUN Index bewerten jeden Schweißpunkt online ohne zerstörrende Prüfung. Das herstellerunabhängige Schweißprüfgerät SPATZ Multi04 (Strom ±3 %, Spannung ±1 %, Weg ±1 %) dient als Referenzmessgerät; die zyklische Kalibrierung der Multimeter erfolgt im eigenen Haus.
| Nachweis | Alsdorf |
|---|---|
| Schweißgüteüberwachung NUGGET Index | |
| Zangen-/Prozessüberwachung GUN Index | |
| Referenzmessgerät SPATZ Multi04 | |
| ISO 9001 |
