Kabelkonfektion und verdrahtete Baugruppen: Crimpen, Löten, Vergießen und Systembau vom Erstmuster bis zur Serie.
Pahling GmbH
Ruppertshofen (DE) · Gotse Delchev (BG)Neu auf Amplifa
Kabelkonfektion und Systemfertigung seit 1985
Die Pahling GmbH ist ein 1985 gegründeter, inhabergeführter Familienbetrieb in zweiter Generation mit Sitz in Ruppertshofen auf der Schwäbischen Alb. Das Unternehmen fertigt konfektionierte Leitungen und elektrische Baugruppen: Einzeladern, Kabelsätze, Kabelbäume, Steckverbindungen sowie Steuer- und Servoleitungen, unter anderem für Ethernet, Profinet und CAN. Die Verfahren umfassen Crimpen (über 800 Gesenke), Löten mit blei- und halogenfreien Loten, Punktschweißen, Vergießen und Molding, UV-Kleben, 3D-Druck, mechanische Bearbeitung sowie die Montage verdrahteter Baugruppen und Schaltschränke nach EPLAN-Daten. Verarbeitet werden Leitungen bis 185 mm² Querschnitt beziehungsweise 40 mm Außendurchmesser, Schrumpfschläuche, Gewebe- und Flachbandleitungen. Jede Charge wird zu 100 % geprüft (Durchgangs-, Hochspannungs-, Funktionsprüfung) und nach IPC/WHMA-A-620 dokumentiert. Die Fertigung in Gotse Delchev (Bulgarien) skaliert Serien- und Volumenaufträge; die UL-Zulassung ermöglicht den Export nach Nordamerika. Losgrößen reichen vom Einzelstück bis zu 100.000 Stück pro Monat.
- Standort
- Ruppertshofen
- Verfahren
- Kabelkonfektion (Einzeladern, Kabelsätze, Kabelbäume, Steckverbindungen, Steuer- und Servoleitungen), Crimpen, Löten (blei- und halogenfreie Lote), Punktschweißen, Schrauben/Montieren (Baugruppenverdrahtung, Schaltschrank- & Systembau), Vergießen / 2K-Verguss (Molding), UV-Kleben, 3D-Druck (Prüfstecker u. a.)
- Werkstoffe
- Schrumpfschläuche, Gewebleitungen, Flachbandleitungen, Bleifreie und halogenfreie Lote, Kupferleitungen/Kupferlitzen, Kupferleitungen / Kupferlitzen, Gewebeleitungen, Blei- und halogenfreie Lote
- Zertifikate
- ISO 9001, UL-Zulassung (konfektionierte Leitungen, Fertigung für Export nach Nordamerika), UL-Zulassung (Sonstiges)
- Gegründet
- 1985
- Branchen
- Maschinen- und Anlagenbau, Automatisierungstechnik, Antriebstechnik, Elektrotechnik/Elektronik, Gerätebau, Branchen mit Bedarf an konfektionierte Leitungen und elektrische Baugruppen
- 01
Anfrage & Machbarkeitsprüfung
- 02
Angebot & Projektmanagement
- 03
Materialbeschaffung & Fertigungssteuerung (ABAS)
- 04
Musterbau / 0-Serie & Freigabe
- 05
Fertigung (Konfektion, Montage) in DE und BG
- 06
100 % Endprüfung & Dokumentation
- 07
Versand ab Zentrale Ruppertshofen
Leitungen, Materialien und Verfahren
Kupferleitungen / Kupferlitzen
Konfektionierung von Einzeladern, Kabelsätzen und Kabelbäumen bis 185 mm² Querschnitt und 40 mm Außendurchmesser.
Schrumpfschläuche
Verarbeitung auf Spezialanlagen für Isolation und mechanischen Schutz.
Gewebeleitungen
Spezialmaterial für anforderungsgerechte Leitungssets.
Flachbandleitungen
Verarbeitung auf Anlagen SP 101, LC 100 und CAB FS100.
Blei- und halogenfreie Lote
Für Lötprozesse an digitalen Lötstationen von Weller und JBC.
Verguss-/Molding-Massen, UV-Klebstoff, Hotmelt
Für umspritzte Steckverbinder und vergossene Module.
Standorte

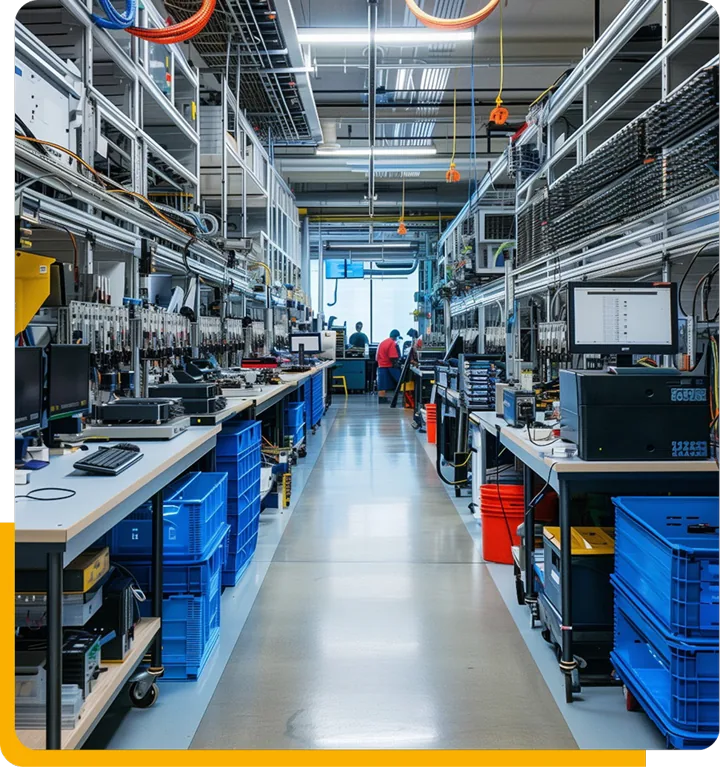

Ruppertshofen
DEZentrale, Fertigung (Kabelkonfektion, Systemfertigung, Musterwerkstatt), Versand
- Stückgewicht / Größe
- Leitungen bis 185 mm², Kabel bis 40 mm Außendurchmesser
- Losgröße
- 1 Stück bis 100.000 Stück/Monat
- Werkstoffe
- Kupferlitzen, Schrumpfschläuche, Gewebe- und Flachbandleitungen
- Komax AutoCut-Line
- Komax 320/330/331 (Rotationskopf)
- SP 101 / LC 100 / CAB FS100
- Anschlagpresse EPS2001
- Crimpautomaten Rennsteig, WEZAG/WDT
- Stripper-Crimper Zoller+Fröhlich
- 4-Dorn-Crimptechnik DMC
- Lötstationen Weller/JBC
- Verguss-Mischanlage Fritz Giebler
- UV-Klebeanlage Delo
- Hotmelt-System Schäfer
- Stabschrauber Delvo
- Inkjet-Bedrucksysteme
- 3D-Druck
Gotse Delchev
BGFertigung (Serien- und Volumenaufträge)
- Losgröße
- Serien- und Volumenaufträge

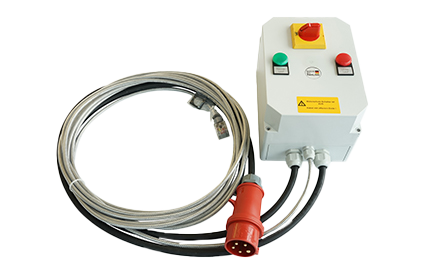

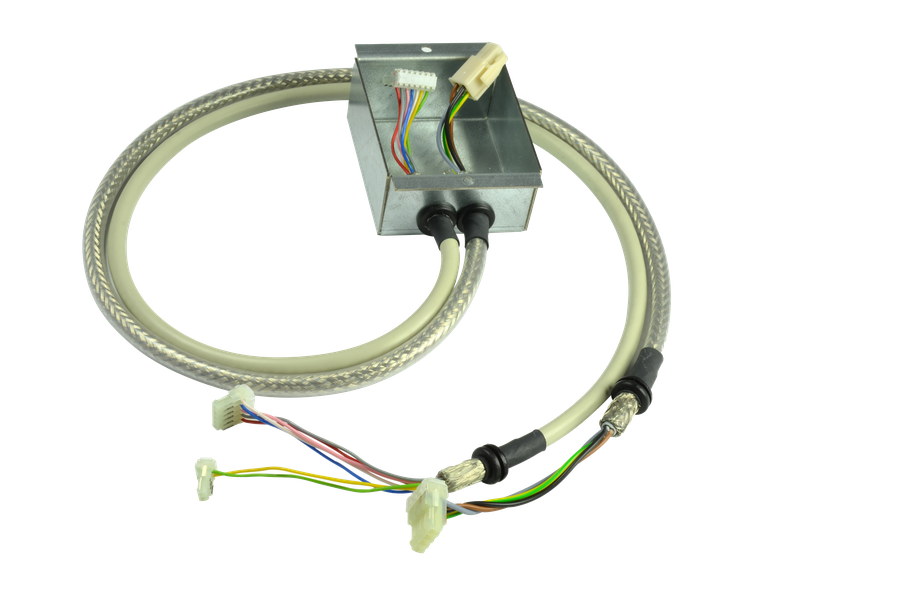

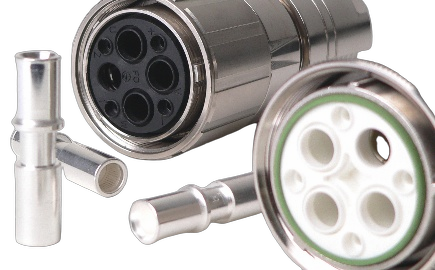

Bauteile und Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Kabelkonfektion (Einzeladern, Kabelsätze, Kabelbäume, Steckverbindungen, Steuer- und Servoleitungen)Fügen | – | – | – | 1 Stück – 100.000 Stück pro Monat | Kupferlitzen/Leitungen bis 185 mm² Querschnitt, Schrumpfschläuche, Gewebeleitungen, Flachbandleitungen |
| CrimpenFügen | – | – | – | 1 Stück – 100.000 Stück pro Monat | Leitungen bis 40 mm Außen-Ø, Kabelquerschnitte bis 185 mm² |
| Löten (blei- und halogenfreie Lote)Fügen | – | – | – | – | – |
| PunktschweißenFügen | – | – | – | – | – |
| Schrauben/Montieren (Baugruppenverdrahtung, Schaltschrank- & Systembau)Montage | – | – | – | Einzelstück | – |
| Vergießen / 2K-Verguss (Molding)Kunststoff | – | – | – | – | – |
| UV-KlebenOberfläche | – | – | – | – | – |
| 3D-Druck (Prüfstecker u. a.)Additiv | – | – | – | – | – |
| Mechanische Bearbeitung (kundenspezifische Verteiler)Zerspanung | – | – | – | – | – |
| Bedrucken/Laserbeschriftung/Kennzeichnen (Inkjet-Systeme, Aderbeschriftung)Oberfläche | – | – | – | – | Litzen, Leitungen |
| Schneiden (Ablängen) und AbmantelnFügen | – | – | – | – | Litzen, Leitungen, Schrumpfschläuche, Gewebe- und Flachbandleitungen |
| Prüfung (Durchgangs-, Hochspannungs- und Funktionsprüfung, 100 % Endprüfung)Prüfung | – | – | – | – | – |
| Musterbau / Prototypen / Erstmuster (Musterwerkstatt)Engineering | – | – | – | 1 Stück | – |
| Sondervorrichtungen (Prüfstände, Crimp-Vorrichtungen, Verlege- und Wickelhilfen)Montage | – | – | – | – | – |
20 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Schneid-/Crimp-Anlage (AutoCut-Line) | Komax AutoCut-Line | – | Kabel bis 40 mm Außen-Ø | – | Ruppertshofen |
| Kabelkonfektionsmaschine | Komax 320 | – | bis 40 mm Außen-Ø | – | Ruppertshofen |
| Kabelkonfektionsmaschine | Komax 330 | – | bis 40 mm Außen-Ø | – | Ruppertshofen |
| Kabelkonfektionsmaschine mit Rotationskopf | Komax 331 | – | bis 40 mm Außen-Ø | – | Ruppertshofen |
| Verarbeitungsanlage Spezialmaterialien | SP 101 | – | Schrumpfschläuche, Gewebe- und Flachbandleitungen | – | Ruppertshofen |
| Verarbeitungsanlage Spezialmaterialien | LC 100 | – | Schrumpfschläuche, Gewebe- und Flachbandleitungen | – | Ruppertshofen |
| Verarbeitungsanlage Spezialmaterialien | CAB FS100 | – | Schrumpfschläuche, Gewebe- und Flachbandleitungen | – | Ruppertshofen |
| Pneumatische Abmantelmaschine | – | – | – | – | Ruppertshofen |
| Inkjet-Bedrucksysteme (Schwarz und Blau) | – | – | – | – | Ruppertshofen |
| Anschlagpresse | EPS2001 | – | – | – | Ruppertshofen |
| Pneumatischer Crimpautomat | Rennsteig | – | – | – | Ruppertshofen |
| Pneumatischer Crimpautomat | WEZAG/WDT | – | – | – | Ruppertshofen |
| Stripper-Crimper | Zoller+Fröhlich | – | – | – | Ruppertshofen |
| 4-Dorn-Crimptechnik | DMC | – | – | – | Ruppertshofen |
| Digitale Lötstation | Weller | – | – | – | Ruppertshofen |
| Digitale Lötstation | JBC | – | – | – | Ruppertshofen |
| Verguss-Mischanlage | Fritz Giebler | – | – | – | Ruppertshofen |
| UV-Klebeanlage | Delo | – | – | – | Ruppertshofen |
| Hotmelt-System | Schäfer | – | – | – | Ruppertshofen |
| Stabschrauber | Delvo | – | – | – | Ruppertshofen |
Zusatzleistungen
Qualität und Prüfung
Jede Charge wird zu 100 % per Durchgangs-, Hochspannungs- und Funktionsprüfung getestet und nach IPC/WHMA-A-620 rückverfolgbar dokumentiert; Prüfprotokolle, Chargendokumentation sowie Erstmusterprüfberichte/PPAP erfolgen nach Absprache.
| Nachweis | Ruppertshofen | Gotse Delchev |
|---|---|---|
| ISO 9001 | ||
| UL-Zulassung (Sonstiges) |
Historie
- 1985
Gründung als inhabergeführter Familienbetrieb in Ruppertshofen; heute in zweiter Generation geführt.
