Schlüsselfertige Spritzgießwerkzeuge und Formen für Verpackungen, Konsumgüter, Medizintechnik und Automobil – vom Prototyp bis zur Serienreife.
roth Werkzeugbau GmbH
Auma-Weidatal (Wöhlsdorf), Thüringen · DENeu auf Amplifa
Familienunternehmen für schlüsselfertige Formen und Werkzeuge

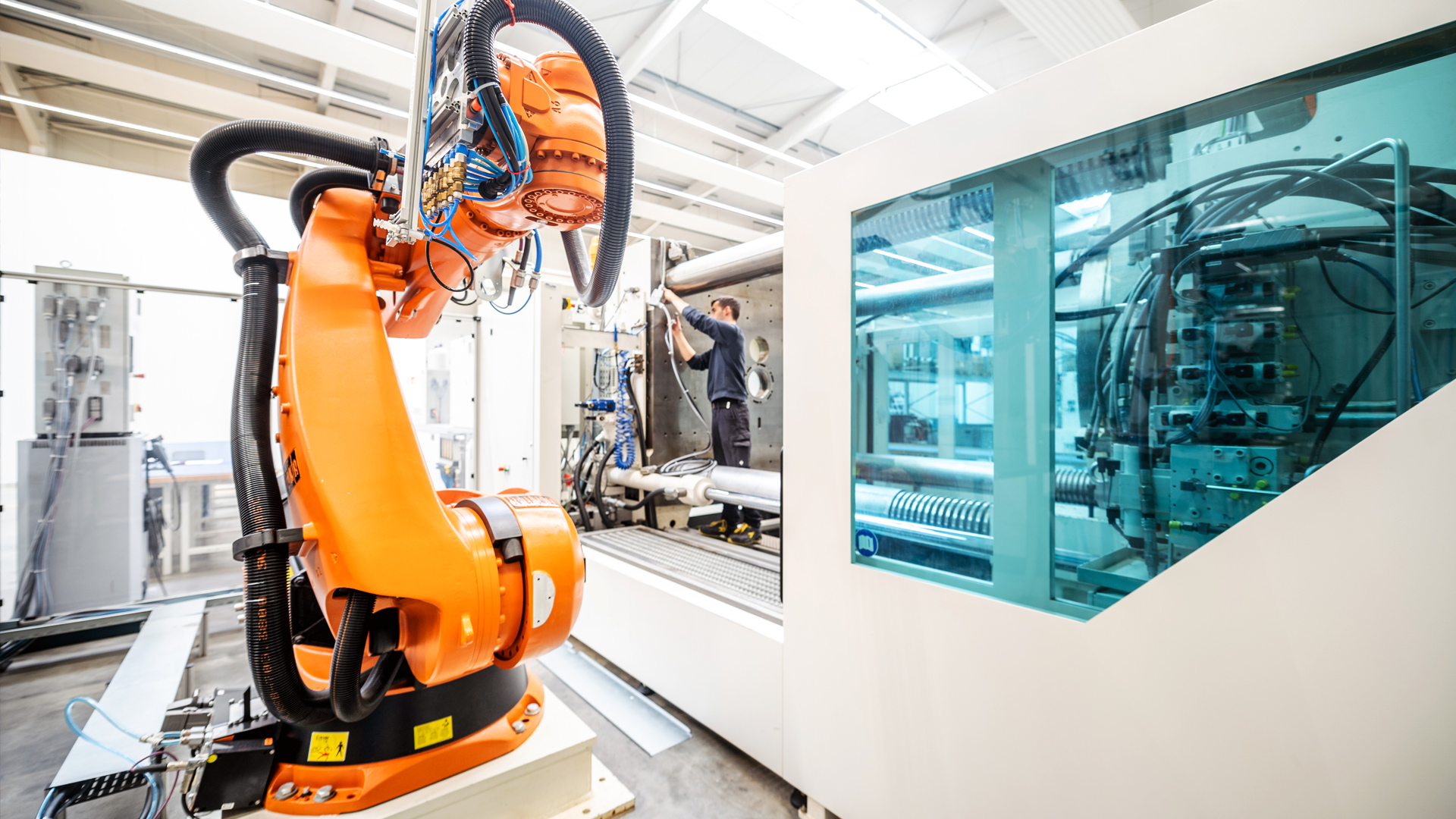

Die roth Werkzeugbau GmbH ist ein inhabergeführter Werkzeug- und Formenbauer mit Sitz in Auma-Weidatal (Thüringen). Das rund 100-köpfige Team fertigt schlüsselfertige Spritzgießwerkzeuge für Verpackungen und Behälter, Konsumgüter, Medizin- und Laborbedarf, pharmazeutische Verpackungen sowie die Automobil- und E-Mobility-Branche. Die Produktpalette umfasst Hochpräzisions- und Hochkavitätsformen, Dünnwandtechnologie, Etagen- und Mehrkomponentenwerkzeuge sowie Folienhinterspritztechnologie (IMD/IML), Spritzprägewerkzeuge und Insert-/Outsert-Lösungen. Die Fertigung erfolgt im 24/7-Mehrschichtbetrieb mit durchgängiger 3D-CAD/CAM-Anbindung auf 30 Arbeitsplätzen und umfasst CNC-Fräsen, Draht- und Senkerodieren sowie Schleiftechnik mit einer Bearbeitungsgenauigkeit von 1 µm; Werkzeuggesamtgewichte bis 16 Tonnen und Plattengrößen bis 2.000 mm sind möglich. Im hauseigenen Technikum werden Werkzeuge mit Schließkräften von 110 bis 1.600 Tonnen unter seriennahen Bedingungen bemustert, qualifiziert und in Kleinserie produziert – inklusive weltweiter Inbetriebnahme, Ersatzteilversorgung und Vor-Ort-Notfallservice.
- Standort
- Auma-Weidatal
- Verfahren
- Spritzgießwerkzeuge (Hochpräzisionsspritzgießwerkzeuge, Dünnwandtechnologie, Hochkavitätsformen), Spritzgieß-Bemusterung / Werkzeugqualifizierung / Kleinserienproduktion im Technikum, Fräsen, Drahterodieren, Senkerodieren, Flach- und Profilschleifen, Koordinatenschleifen (2D und 3D), Innen- und Außenrundschleifen
- Werkstoffe
- Werkzeug-/Formstahl, Hochtemperaturkunststoffe, Kunststoffe (bpa-freies Material, Ersatz für Polycarbonat oder Glas), Metalleinleger, Thermoplaste und Hochtemperaturkunststoffe, Folienhinterspritztechnologie, Spritzprägen (Injection Compression Molding), Impulskühlung / Variotherm-Technologie
- Zertifikate
- DIN EN ISO 9001:2015, CE-Kennzeichnung (Werkzeuglösungen), ISO 9001
- Gegründet
- 1990
- Mitarbeiter
- ca. 100
- Branchen

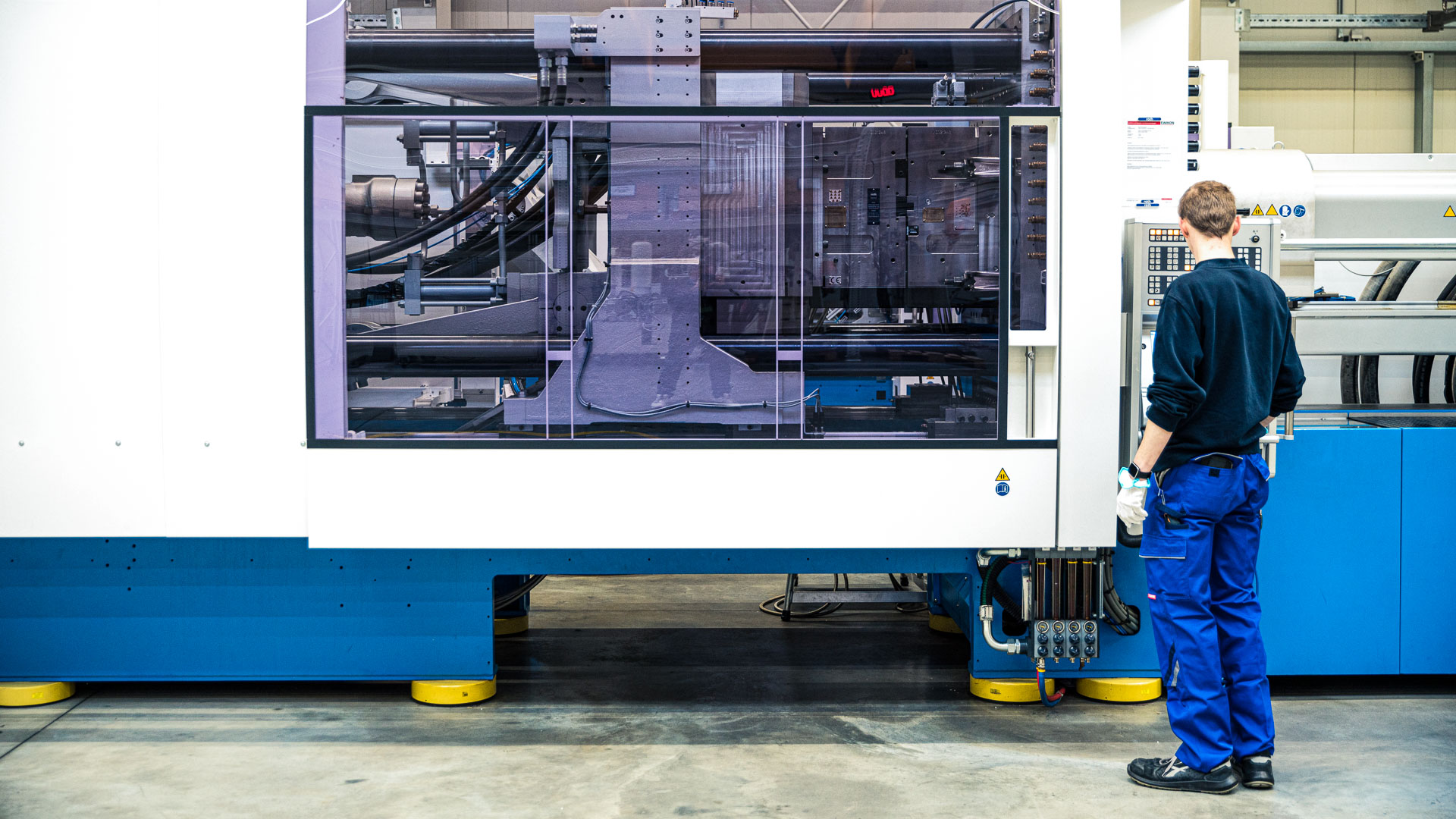

- Verpackungen (Einweg/Mehrweg, Thin-Wall), Behälter und Logistikbehälter, Konsumgüter, Medizin- und Laborbedarf, Pharmazeutische Verpackungen, Automobilindustrie
- 01
Mold-Flow-Analyse und Produktberatung
- 02
Konstruktion (3D-CAD/CAM)
- 03
Rapid Prototyping / Prototypenwerkzeuge
- 04
CNC-Fräsen
- 05

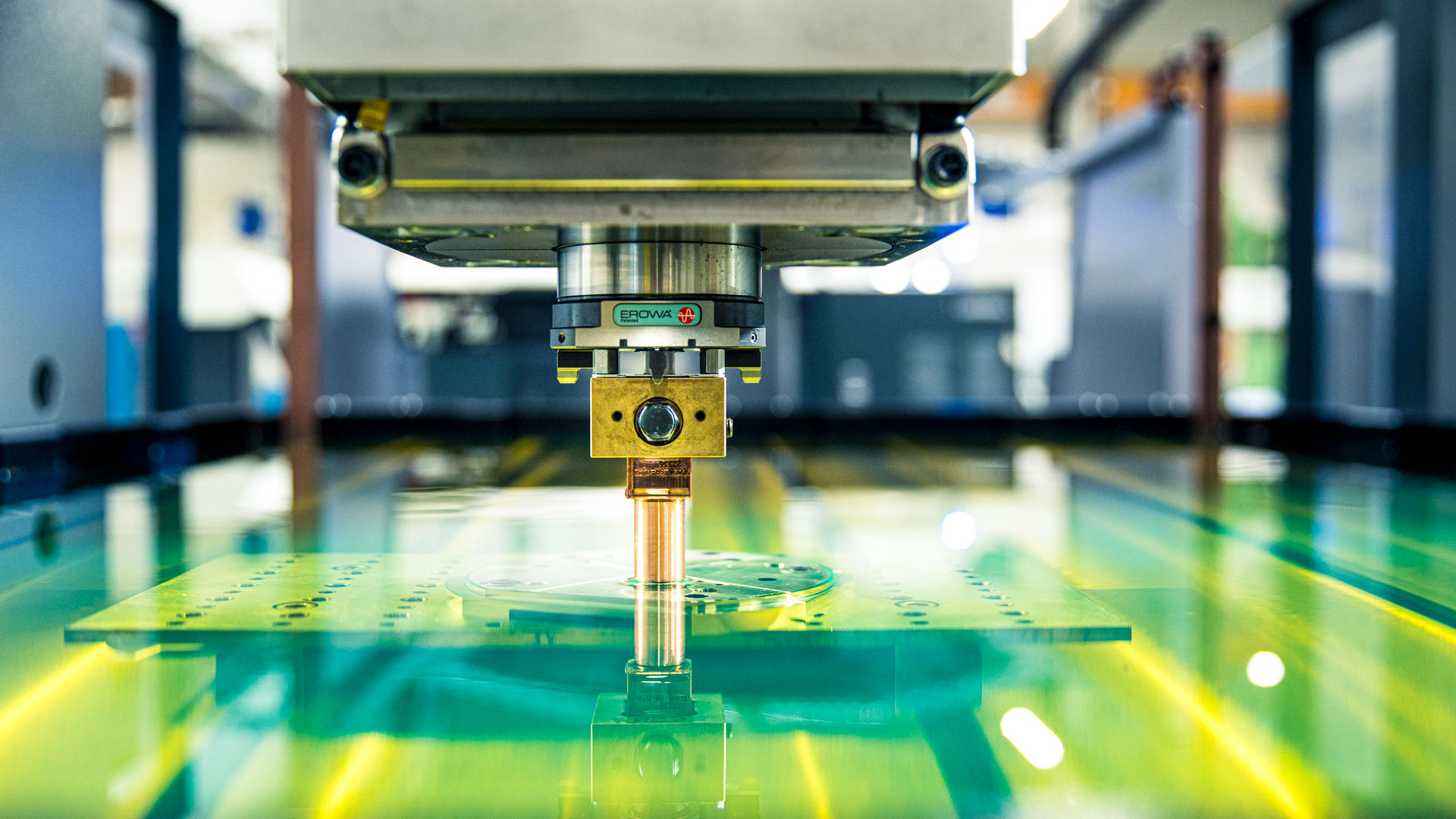

Draht- und Senkerodieren
- 06
Schleifen
- 07
Werkzeugvermessung
- 08
Werkzeugmontage
- 09
Bemusterung im Technikum
- 10
Inbetriebnahme und Ramp-Up-Betreuung
- 11
Wartung und Ersatzteilservice
Werkstoffe und Fertigungsverfahren
Werkzeug-/Formstahl
Grundwerkstoff für Form- und Werkzeugkomponenten in der Zerspanung.
Thermoplaste und Hochtemperaturkunststoffe
Verarbeitung im Technikum, auch bpa-freie Alternativen zu Polycarbonat oder Glas.
Folienhinterspritztechnologie
Dekor- und Folienhinterspritzen für veredelte Verpackungs- und Konsumgüterteile.
Spritzprägen (Injection Compression Molding)
Für dünnwandige und spannungsarme Teile wie Thin-Wall-Verpackungen.

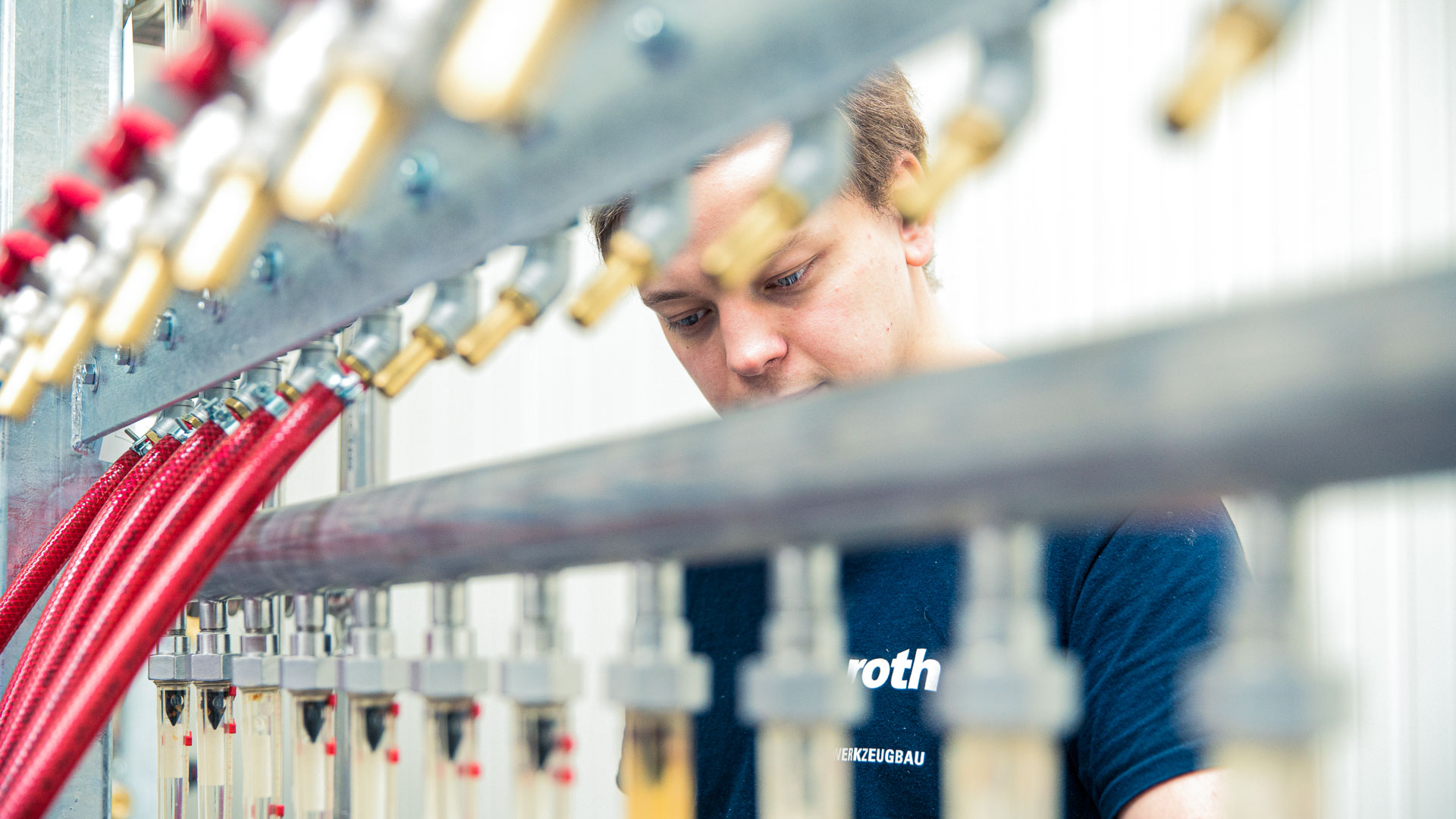

Impulskühlung / Variotherm-Technologie
Werkzeugkühlung mit Impulsverfahren für hochwertige Oberflächen.

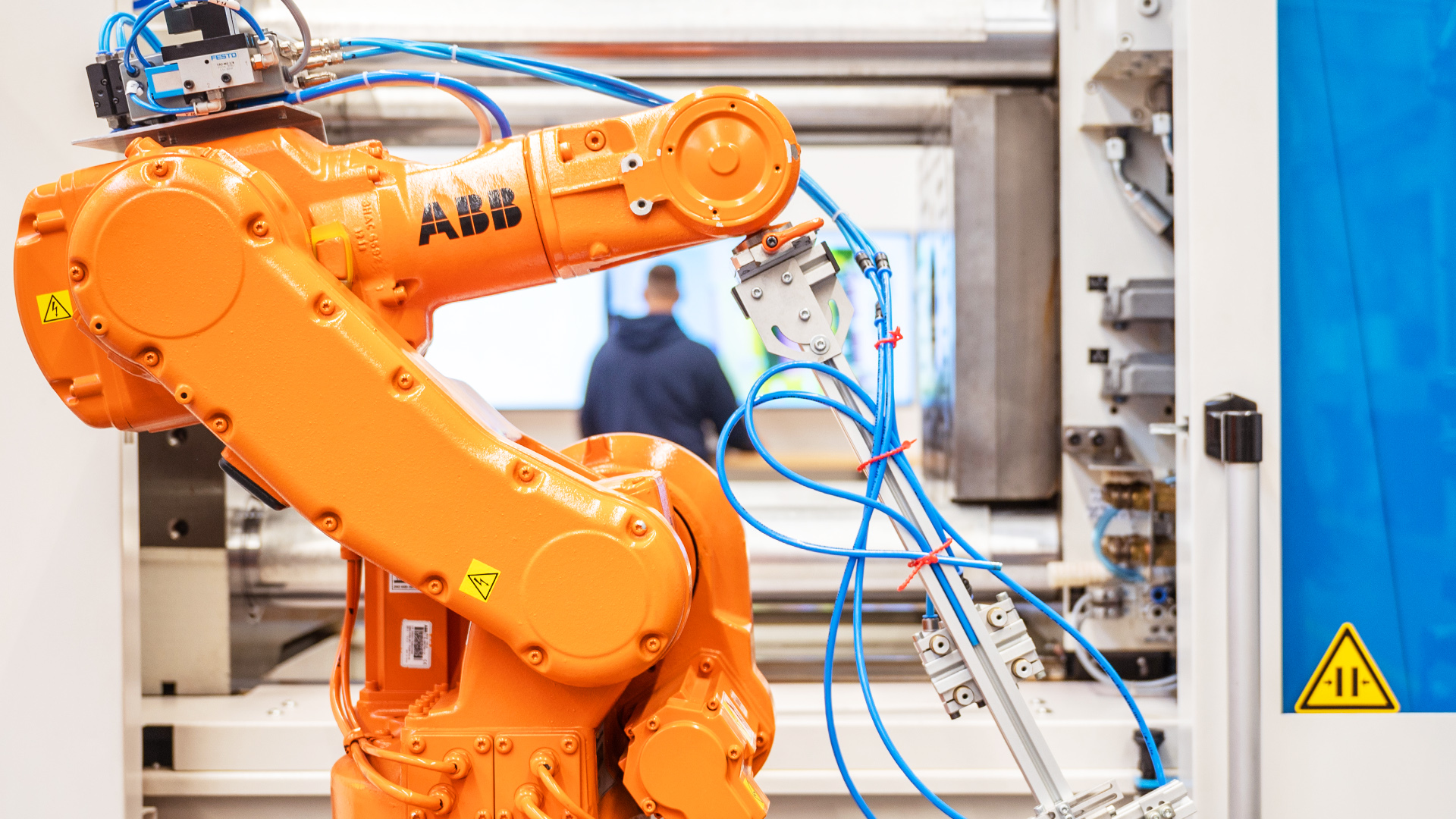

Insert- und Outsert-Technik mit Metalleinlegern
Hinterspritzen von Metallbauteilen für Automotive- und E-Mobility-Anwendungen.

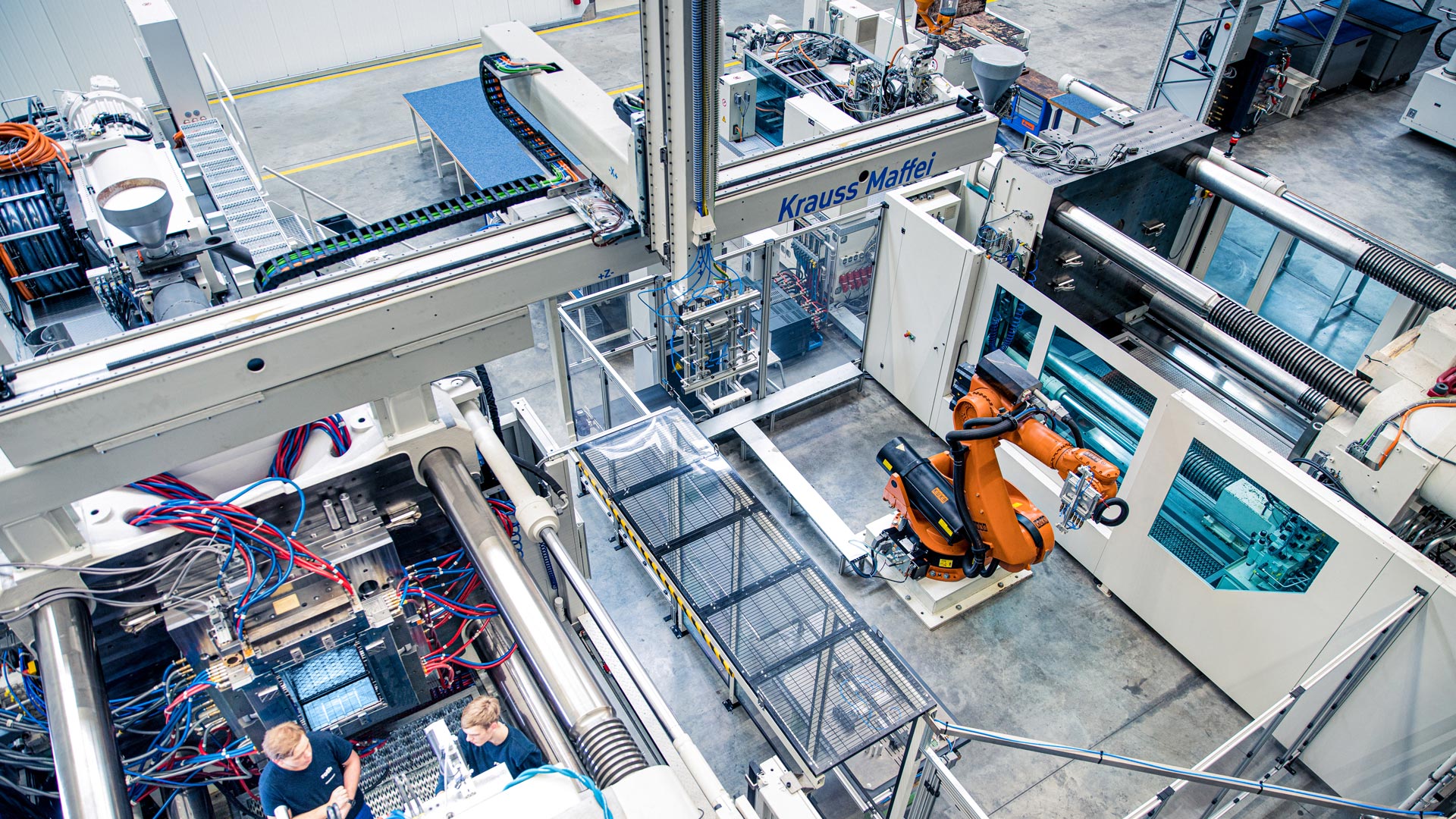

Standort
Auma-Weidatal (Wöhlsdorf)
DEHauptsitz, Werkzeug- und Formenbau, Technikum
- Stückgewicht / Größe

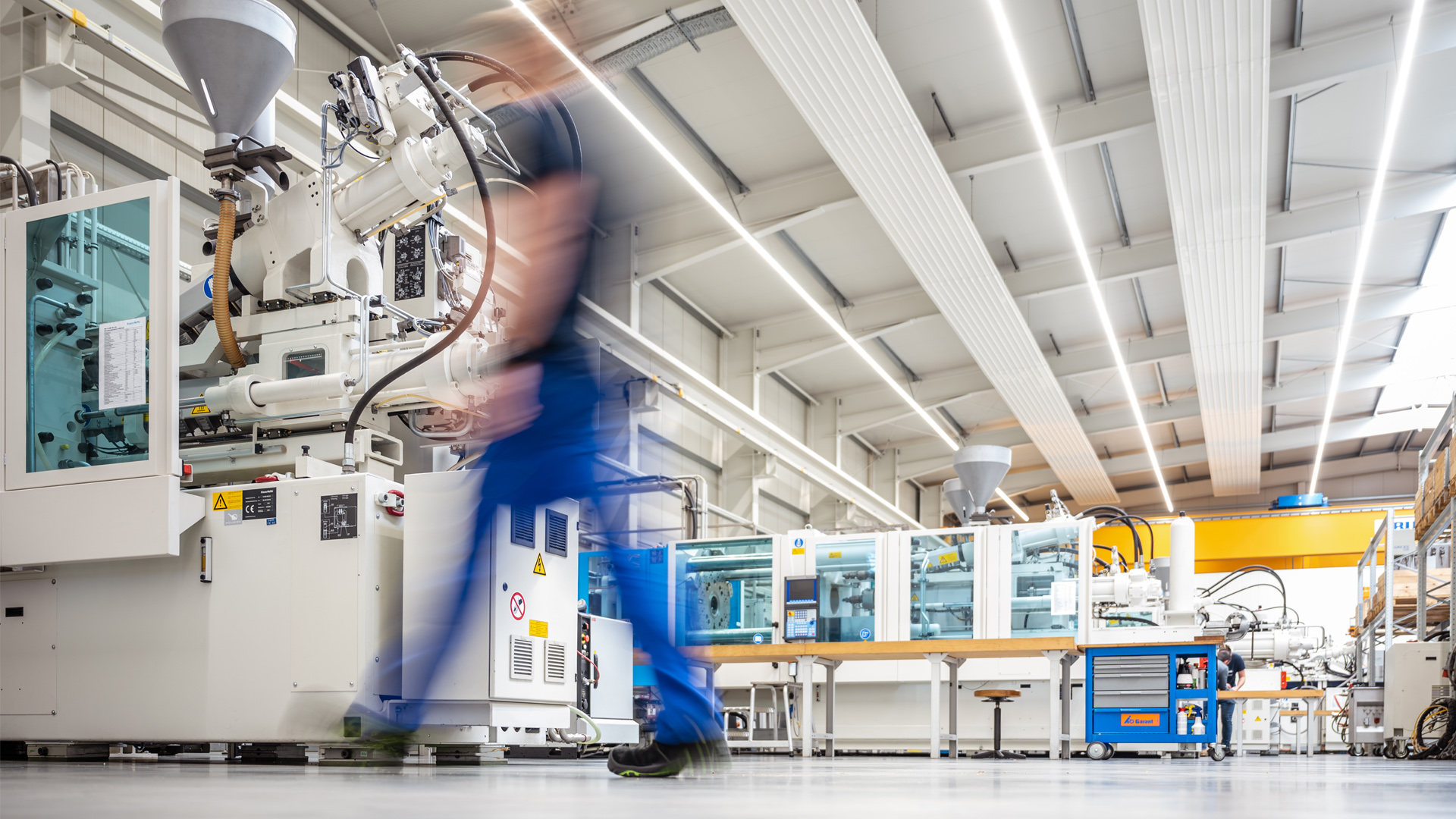

- bis 16 t Werkzeuggewicht, Plattengrößen bis 2.000 mm
- Losgröße
- Prototyp, Kleinserie
- Werkstoffe
- Werkzeug-/Formstahl, Kunststoffe
- 30 CAD/CAM-Arbeitsplätze (3D)
- Vollautomatisierte Frässtraße
- Drahterodiermaschinen
- Senkerodiermaschinen (neu 2023)
- Flach-, Profil-, Koordinaten- und Rundschleiftechnik (1 µm)
- Fotoelektronische Online-Werkzeugvermessung

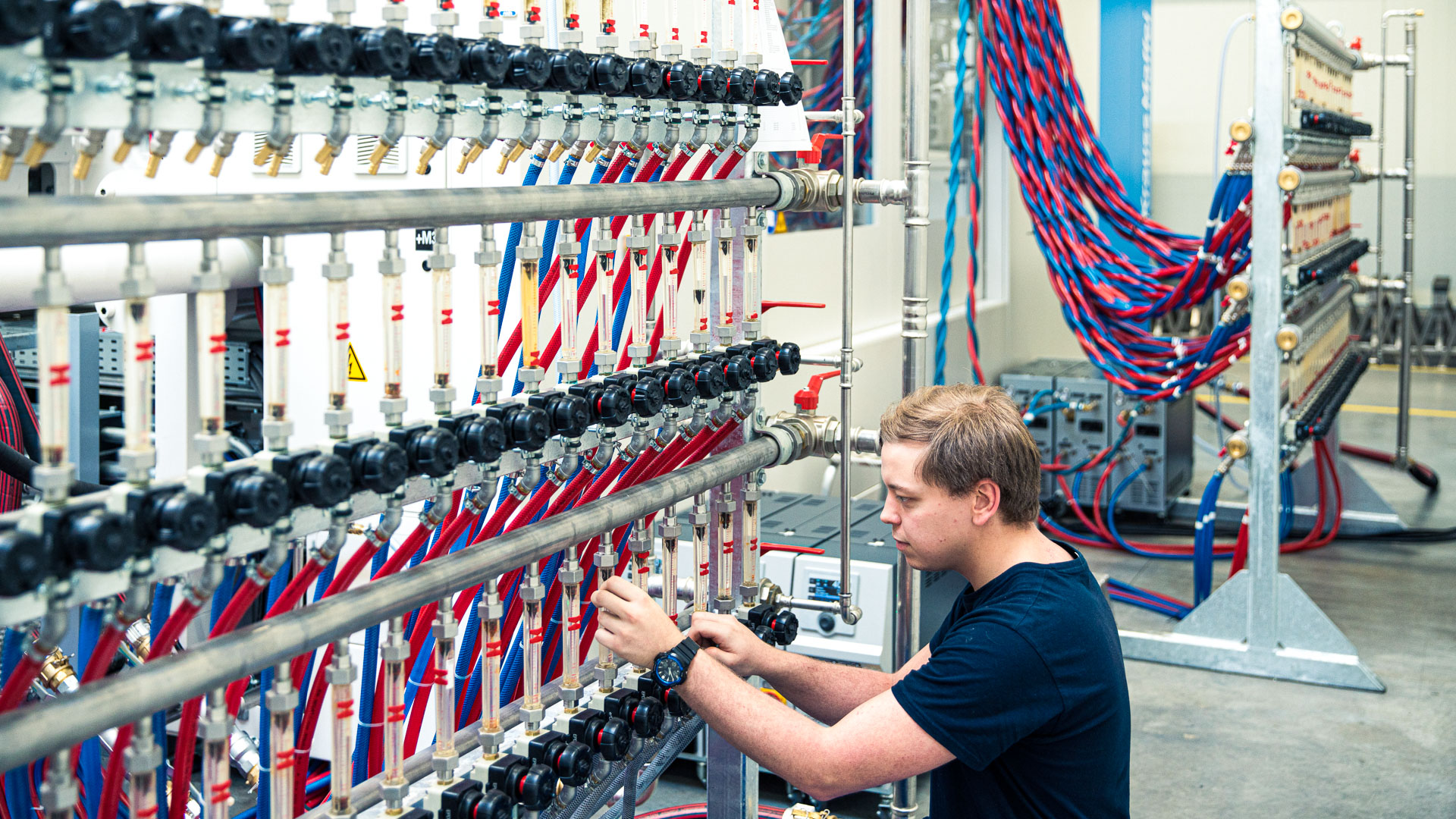

- Palettenwechsel- und Elektrodenwechselsysteme
- 5 KraussMaffei-Spritzgießmaschinen (CX/MX, 110–1.300 t)
- 2 Netstal-Schnellläufer (350/550 t)
- KUKA 6-Achs-Roboter an allen Maschinen
Werkzeug- und Formlösungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Spritzgießwerkzeuge (Hochpräzisionsspritzgießwerkzeuge, Dünnwandtechnologie, Hochkavitätsformen)Werkzeugbau/Formenbau (Kunststoff) | niedrigste Maßtoleranzen (Werkzeugfertigungsgenauigkeit) | Werkzeugbaugewicht bis 5 t | – | – | Stahl (Formstahl, Werkzeugstahl), Kunststoffe (Thermoplaste, Hochtemperaturkunststoffe), Metalleinleger |

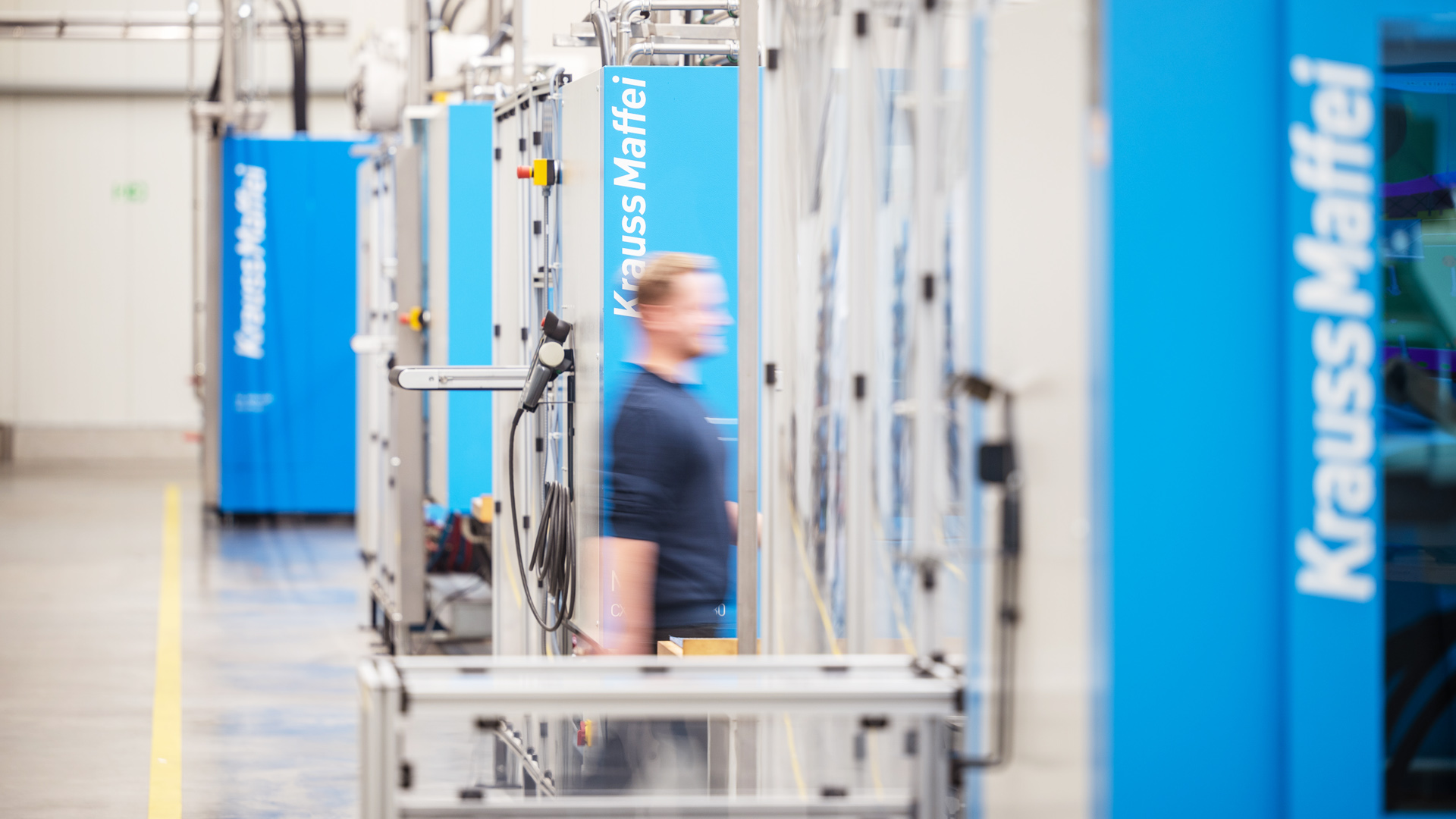

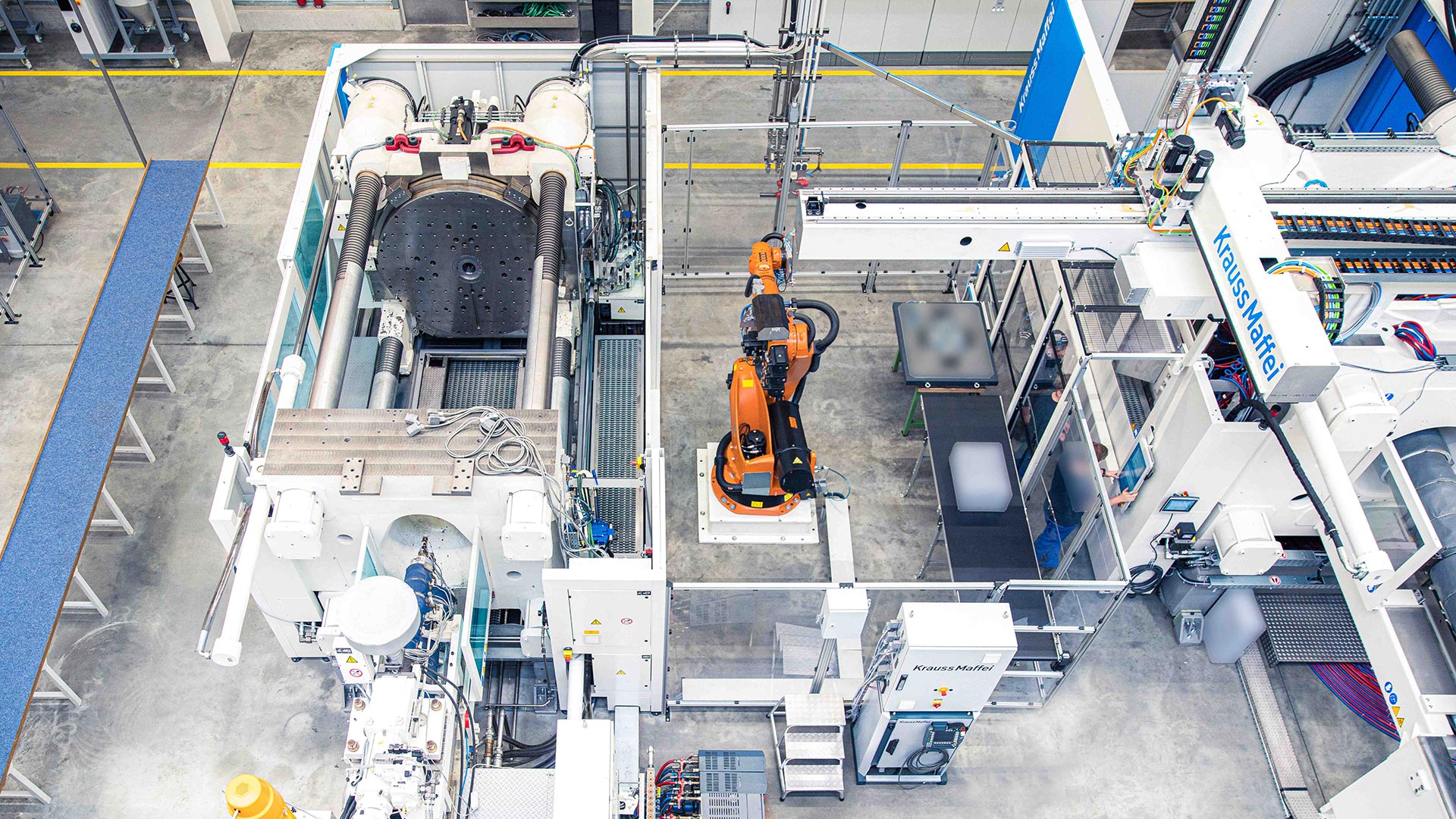

| Spritzgieß-Bemusterung / Werkzeugqualifizierung / Kleinserienproduktion im TechnikumKunststoff | – | Schließkraftbereich 110–1.600 t | – | Kleinserien | Thermoplastische Kunststoffe |
| FräsenZerspanung | – | – | – | – | Werkzeug-/Formstahl |
| DrahterodierenZerspanung | höchste Maßgenauigkeit | Kleinstteile bis Großformkerne | – | – | leitfähige Werkstoffe (Werkzeugstahl), Hochtemperaturkunststoff, Kunststoffe |
| SenkerodierenZerspanung | – | – | – | – | Werkzeug-/Formstahl |
| Flach- und ProfilschleifenZerspanung | Bearbeitungsgenauigkeit 1 µm | – | – | – | Werkzeug-/Formstahl |
| Koordinatenschleifen (2D und 3D)Zerspanung | Bearbeitungsgenauigkeit 1 µm | – | – | – | Werkzeug-/Formstahl |
| Innen- und AußenrundschleifenZerspanung | Bearbeitungsgenauigkeit 1 µm | – | – | – | Werkzeug-/Formstahl |
| Montage (Form- und Werkzeugmontage, Weltweite Inbetriebnahme, Wartung)Montage | – | – | – | – | – |
| Mold-Flow Analysen (inkl. Kühlungs- und Verzugsberechnung, Schwindungsanalyse, Zykluszeitermittlung)Engineering | – | – | – | – | Kunststoffe |
| Kunststofftechnische Optimierung / Rapid Prototyping / PrototypenwerkzeugeEngineering | – | – | – | – | Kunststoffe |
| Fotoelektronische Werkzeugvermessung (online mit automatischer Werkzeugkorrektur)Prüfung | – | – | – | – | – |
| Automationslösungen (Greifer- und Entnahmesysteme, Magazinierungsvorrichtungen, Stapeleinrichtung)Montage | – | – | – | – | – |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Vollhydraulische Spritzgießmaschine | KraussMaffei CX- oder MX-Baureihe | 5 | – | – | Hauseigenes Technikum, Wöhlsdorf (Auma-Weidatal) |
| Spritzgießmaschine (Technikum) | – | – | Schließkraftbereich 110–1.600 t, Mehrkomponenten bis 3K, Drehteller-/Indexplattenantriebe | – | Technikum |
| KUKA 6-Achs-Roboter (Bauteilentnahme) | KUKA | an allen | – | – | Technikum |
| Senkerodier-Maschine | – | – | – | 2023 | Auma-Weidatal |
| Bearbeitungszentrum mit fotoelektronischer Online-Werkzeugvermessung | – | – | – | – | – |
| Palettenwechselsysteme und Elektrodenwechsler (vollautomatisiert, Erodiertechnik) | – | – | – | – | – |
Zusatzleistungen
Referenzkunden
Qualität und Zertifizierung
Die Fertigung erfolgt nach DIN EN ISO 9001:2015; alle Werkzeug- und Formlösungen werden CE-zertifiziert geliefert. Zur Qualitätssicherung zählen fotoelektronische Online-Werkzeugvermessung, Artikelvermessung mit optischer Videomikroskopie unter klimatisierten Bedingungen sowie Einzelteilprüfung nach kundenspezifischen Pflichtenheften.
| Nachweis | Auma-Weidatal |
|---|---|
| ISO 9001 | |
| CE-Kennzeichnung (Werkzeuglösungen) |
Unternehmensgeschichte
- 1990
Gründung durch Rainer Roth in Auma-Weidatal; Bau der ersten Halle im Herbst 1990.
- 1991
Inbetriebnahme der ersten Maschinen; Werkzeuge für Automobil-, Fernseh- und Fotoindustrie sowie Helmwerkzeuge für Schubert; Umsetzung mit Heißkanal statt Kaltkanalguss.
- 1992
Einstellung des ersten Meisters.
- 1996
Kauf und Neubau zweier Hallen (ehemalige Schweineställe); Werkzeugbaugewichte bis 5 t möglich.
- 2008
3. Platz beim Wettbewerb „Excellence in Production“ (Externer Werkzeugbau über 100 Mitarbeiter).
- 2010
1. Platz beim Wettbewerb „Excellence in Production“ (Externer Werkzeugbau über 100 Mitarbeiter).
- 2018
Neuzertifizierung nach DIN EN ISO 9001:2015.
- 2022
Erweiterung zum „Roth Technikum 2.0“ mit Maschinen von 110 bis 1.600 t; Auszeichnungen „Bester Ausbilder 2018–2022“ (Capital) und „Beste Ausbilder 2022“ (Handelsblatt).
- 2023
Inbetriebnahme neuer Senkerodier-Maschinen; Auszeichnung „Top Company 2023“ (Kununu).
- 2024
Messeauftritte auf NPE 2024 (Orlando), MODEX 2024 (Atlanta) und INNOFORM 2024 (Bydgoszcz).
