Feinmechanische CNC-Fertigung von Metall- und Kunststoffteilen, Laserbeschriftung, Messtechnik und Baugruppenmontage.
Samuel Werder AG
Veltheim (AG), Schweiz · Werdstrasse 2, CH-5106 VeltheimNeu auf Amplifa
Über Samuel Werder AG
Die Samuel Werder AG ist ein Schweizer Familienunternehmen in zweiter Generation mit Sitz in Veltheim (AG) und fertigt seit 1957 Präzisionsteile in der CNC-Feinwerktechnik. Auf rund 4'500 m² Produktionsfläche bearbeiten 70 Mitarbeitende und 6 Lernende mit über 70 CNC-Fräs- und Drehmaschinen Aluminium, Stahl, Titan, Silber, Messing, Bronze, Neusilber, Magnesium sowie Kunststoffe wie POM, PTFE und PEEK. Zum Leistungsportfolio gehören CNC-Drehen bis Ø 250 mm, CNC-Fräsen von 1 x 1 x 1 mm bis 600 x 600 x 1500 mm (bis 5-Achsen), Centerless-Schleifen, Tieflochbohren, Drahterodieren, Flachschleifen, Honen, Läppen, Gewindewirbeln, 3D-Metalldruck sowie Laserbeschriftung, Oberflächenveredelung, Reinigung und Montage von Baugruppen. Losgrößen reichen von Kleinauflagen bis zu Serien von 100'000 Stück; Produktion im Drei-Schichtbetrieb ist möglich. Die Fertigung folgt ISO 9001, ISO 14001 und ISO 13485 und wird im klimatisierten Messraum mit 3D-Koordinatenmessmaschinen geprüft. Kunden stammen unter anderem aus Medizinaltechnik, Elektronik, Optik, Luftfahrt, Messtechnik und Uhrenindustrie.
- Standort
- Veltheim
- Verfahren
- CNC Drehen, Langdrehen, Kurzdrehen, Hartdrehen, Polygondrehen, Diamantdrehen (Diamantieren von Buntmetallen), Décolletage Micro-CNC (Drehen im Mikro-Bereich), Gewindewirbeln
- Werkstoffe
- Aluminium, Titan, Edelstahl, Stahl, Silber, Messing, Bronze, Neusilber
- Zertifikate
- ISO 9001:2015, ISO 14001:2015, EN ISO 13485:2016, ISO 9001:2015 (SQS, Reg.-Nr. 43669), ISO 14001:2015 (SQS, Reg.-Nr. 43669), EN ISO 13485:2016 (SQS, Reg.-Nr. 44792)
- Gegründet
- 1957
- Mitarbeiter
- 76 (70 Mitarbeitende
- Branchen
- Medizinaltechnik, Veterinärmedizin, Elektronikindustrie, Wägetechnik, Sicherheitstechnik, Optik
- 01
Konstruktionsunterstützung / Engineering
- 02
Materialbeschaffung
- 03
CNC-Drehen
- 04
CNC-Fräsen
- 05
Schleifen / Honen / Läppen / Erodieren
- 06
3D-Metalldruck
- 07
Entgraten, Reinigung, Oberflächenbehandlung, Laserbeschriftung
- 08
Messtechnik / Qualitätsprüfung
- 09
Montage von Baugruppen
- 10
Verpackung, Liefer- und Lagerservice
Werkstoffe und Verfahren
Aluminium
Leicht und vielseitig, häufig im HSC-Verfahren gefräst für Luftfahrt, Elektronik und Maschinenbau.
Stahl
Präzise gefräste und gedrehte Stahlteile, auch Hartdrehen und Hartfräsen gehärteter Werkstoffe.
Edelstahl
Korrosionsbeständige Teile für Medizintechnik, Lebensmittel- und Uhrenindustrie in engsten Toleranzen.
Titan
Hochpräzise Bearbeitung mit Hochdruck- und Feuerlöschanlage, unter anderem für Implantate der Veterinärmedizin.
Messing
Gut zerspanbar, robotergestützte Serienfertigung anspruchsvoller Teile mit hoher Wiederholgenauigkeit.
Kupfer und Kupferlegierungen
Wegen der Leitfähigkeit häufig in der Elektro- und Elektronikindustrie, auch Freiformflächen auf 5-Achs-Simultanmaschinen.
Magnesium
Bearbeitung auf 5-Achsen-Maschinen mit Teilapparat, unter anderem für Gehäuse optischer Geräte.
Silber, Bronze, Neusilber
Bunt- und Edelmetalle als Teil der Materialpalette der CNC-Fertigung.
Kunststoffe (POM, PTFE, PEEK)
Technische Kunststoffe für leichte, präzise Bauteile, PEEK vielfach in der Medizinaltechnik.
1.4404 Chrom-Nickel-Stahl
Nichtrostender, säurebeständiger Stahl zum 3D-Metalldruck von Komponenten.
Laserbeschriften
Beschriftung, Gravur und Tiefengravur auf Metallen sowie auf Kunststoff, Holz, Karton und Glas.
Schwermetalle (Wolfram, Nickel, Chrom)
Für Bauteile, die extremen Belastungen und Temperaturen standhalten, etwa Schwungmassen und Gegengewichte.
Standorte
Veltheim
CHHauptsitz und Produktion
- Stückgewicht / Größe
- Drehteile bis Ø 250 mm; Frästeile 600 x 600 x 1500 mm
- Losgröße
- Kleinauflagen bis 100'000 Stück
- Werkstoffe
- Aluminium, Stahl, Edelstahl, Titan, Messing, Kupfer, Magnesium, Kunststoffe
- 33 CNC-Drehmaschinen (Nakamura, Maier, Tsugami, Hardinge u. a.)
- 38 CNC-Fräs-/Bohrzentren bis 5-Achsen
- 4 Laserbeschriftungsmaschinen für Metalle
- 2 Laser für Kunststoff, Holz u. a.
- 4 CNC-3D-Koordinatenmessmaschinen Wenzel

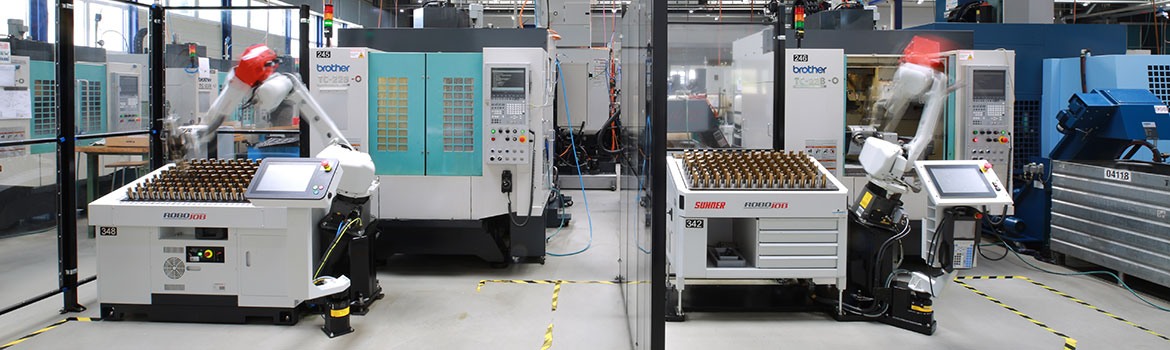

- Robotergestützte Fertigungszellen
- Erodiermaschinen
- Hightech-Waschanlagen (Ultraschall, Vakuum)
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC DrehenZerspanung | – | – | 20 kg (Be-/Entladeroboter) | 100'000 Stück | Aluminium, Titan, Edelstahl |
| LangdrehenZerspanung | – | – | – | – | – |
| KurzdrehenZerspanung | – | – | – | – | – |
| HartdrehenZerspanung | – | – | – | – | gehärtete Stähle |
| PolygondrehenZerspanung | – | – | – | – | Metalle |
| Diamantdrehen (Diamantieren von Buntmetallen)Zerspanung | – | – | – | – | Buntmetalle |
| Décolletage Micro-CNC (Drehen im Mikro-Bereich)Zerspanung | – | – | – | – | – |
| GewindewirbelnZerspanung | – | – | – | – | Titan, rostfreie Stähle |
| CNC Fräsen (bis 5-Achsen)Zerspanung | – | 3000 mm (bei länglicher Geometrie) / × 600 mm × 1500 mm | ab 1 x 1 x 1 mm | 100'000 Stück | Aluminium, Stahl, Edelstahl, Messing, Titan, Kunststoffe (POM, PTFE, PEEK), Kupfer, Magnesium, Schwermetalle (Wolfram, Nickel, Chrom) |
| Hochgeschwindigkeitsfräsen (HSC)Zerspanung | – | – | – | – | Aluminium |
| HartfräsenZerspanung | – | – | – | – | gehärtete Materialien |
| Centerless-SchleifenZerspanung | Hundertstel mm · Superfinish | 250 mm | – | – | Metalle |
| TieflochbohrenZerspanung | – | 120 mm Bohrungslänge | – | – | Metalle |
| DrahterodierenZerspanung | – | – | – | – | leitfähige Metalle (Elektrode: Messingdraht) |
| FlachschleifenZerspanung | wenige Tausendstel mm | 500 mm × 250 mm | – | – | magnetische Werkstoffe, z.B. Stahl |
| HonenZerspanung | – | – | – | – | Metalle, auch eloxierte Teile |
| LäppenZerspanung | < 0,002 mm | – | – | – | Metalle |
| Laserbeschriften / Lasergravur / TiefengravurOberfläche | – | – | – | – | Metalle, Aluminium, Messing, Edelstahl, Kunststoff, Holz, Karton, Glas |
| 3D Metalldruck (Additive Fertigung)Additiv | – | – | – | – | 1.4404 nichtrostender säurebeständiger Chrom-Nickel-Stahl |
| Entgraten und Trowalisieren (Gleitschleifen)Oberfläche | – | – | – | – | Metall, Kunststoff |
| Reinigung (Hightech-Waschanlagen, partikelfrei; Ultraschall und Vakuum)Oberfläche | – | – | – | – | Metall, Kunststoff |
| Oberflächenbehandlung von Metallen (Perlstrahlen, Eloxieren, Vergolden, Schleifen, Lackieren)Oberfläche | – | – | – | – | Metalle |
| Montage von Baugruppen (einfach bis komplex)Montage | – | – | – | – | – |
| Messtechnik / Qualitätsprüfung (3-D Koordinatenmessung, optische Messtechnik)Prüfung | Tausendstel Millimeter genau | – | – | – | – |
| Entwicklung / Konstruktionsunterstützung neuer Teile und KomponentenEngineering | – | – | – | – | – |
| Wärmebehandlung / Härtung (Vergütung gehärtet, zugekauft)Wärmebehandlung | – | – | – | – | Metalle |
38 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 8-Achsen-CNC-Drehmaschine mit angetriebenen Werkzeugen | Nakamura WT-150 | 1 | ab Stange bis max. 42 mm Durchmesser | – | Veltheim |
| 3-Achsen-CNC-Drehmaschine mit 12 angetriebenen Werkzeugen | Mori-Seiki NLX2000 | 1 | – | – | Veltheim |
| 7-Achsen-CNC-Drehmaschine mit angetriebenen Werkzeugen | Nakamura WY-250L / GR210 | 1 | bis max. 225 mm Durchmesser, integrierter Portallader GR-210 | – | Veltheim |
| 7-Achsen-CNC-Drehmaschine mit angetriebenen Werkzeugen | Nakamura WY-250L | 1 | ab Stange bis max. 65 mm Durchmesser | – | Veltheim |
| Hochpräzisions-CNC-Drehmaschine zum Hartdrehen | Hardinge Quest 6/42 SP | 2 | – | – | Veltheim |
| 7-Achsen-CNC-Drehmaschine mit angetriebenen Werkzeugen | Nakamura WY-250 | 1 | ab Stange bis max. 65 mm Durchmesser | – | Veltheim |
| 8-Achsen-CNC-Drehmaschine mit angetriebenen Werkzeugen | Nakamura WT-100 | 1 | ab Stange bis max. 42 mm Durchmesser | – | Veltheim |
| CNC-Langdrehmaschine mit Gegenspindel, Gewindewirbeln und Tieflochbohren | Maier ML 26 D | 2 | Durchlass 26 mm | – | Veltheim |
| CNC-Langdrehmaschine mit Gegenspindel, Gewindewirbeln und Tieflochbohren | Maier ML 26 E | 1 | Durchlass 26 mm | – | Veltheim |
| CNC-Langdrehmaschine mit Gegenspindel, Gewindewirbeln | Maier ML 32 E | 2 | Durchlass 32 mm | – | Veltheim |
| Hochpräzisions-CNC-Drehmaschine zum Hartdrehen, angetriebene Werkzeuge, gesteuertes Reitstock | Hardinge Quest 8/51 SP | 1 | Werkstück max. Ø 315 mm, Drehlänge max. 520 mm | – | Veltheim |
| Hochpräzisions-CNC-Drehmaschine zum Hartdrehen | Hardinge Quest T42 SP | 2 | – | – | Veltheim |
| 7-Achsen-CNC-Langdrehmaschine mit bis zu 9 angetriebenen Werkzeugen und Abgreif-Spindel | Tsugami BS26-III | 1 | bis max. Ø 26 mm | – | Veltheim |
| 7-Achsen-CNC-Langdrehmaschine mit bis zu 9 angetriebenen Werkzeugen und Abgreif-Spindel | Tsugami BS-32(E)-II | 1 | bis max. Ø 32 mm | – | Veltheim |
| CNC-Drehmaschine mit angetriebenen Werkzeugen und Reitstock | Haas ST-10 | 1 | – | – | Veltheim |
| 11-Achsen-CNC-Drehmaschine mit angetriebenen Werkzeugen, Stangenlademagazin | Nakamura WTS-150 | 1 | Komplettbearbeitung ab Stange | – | Veltheim |
| 7-Achsen-CNC-Drehmaschine mit angetriebenen Werkzeugen, Stangenlademagazin | Nakamura WT-250 | 1 | Komplettbearbeitung ab Stange | – | Veltheim |
| 6-Achsen-CNC-Drehmaschine mit angetriebenen Werkzeugen, Lade-/Entlade-Roboter | Nakamura TW-10 | 2 | Futterteile bis max. Ø 150 mm | – | Veltheim |
| 6-Achsen-CNC-Drehmaschine mit angetriebenen Werkzeugen, Stangenlademagazin und Entnahmeroboter | Nakamura TW-20 | 2 | ab Stange bis max. Ø 51 mm | – | Veltheim |
| 6-Achsen-CNC-Drehmaschine mit angetriebenen Werkzeugen, Stangenlademagazin | Nakamura TW-20 | 1 | ab Stange bis max. Ø 51 mm | – | Veltheim |
| CNC-Drehmaschine mit Reitstock | Okuma LU15 | 1 | maximaler Drehdurchmesser 250 mm | – | Veltheim |
| Hochpräzise CNC-Drehmaschine für Feindreharbeiten, Lade-/Entlade-Roboter | Polygoner | 1 | bis max. Ø 100 mm | – | Veltheim |
| Hochpräzise CNC-Drehmaschine für Feindreharbeiten, Lade-/Entlade-Roboter | Polygoner | 1 | bis max. Ø 150 mm | – | Veltheim |
| Hochpräzise CNC-Drehmaschine für Feindreharbeiten | Polygoner | 1 | bis max. Ø 150 mm | – | Veltheim |
| CNC-Feindrehmaschine | Eguro Nuclet-10 | 2 | Teile bis max. Ø 100 mm | – | Veltheim |
| CNC-Drehmaschine mit Gegenspindel | Takisawa EX-Cell Mate Series 180 | 1 | – | – | Veltheim |
| Konventionelle Drehmaschine | Weiler Condor VC Plus | 1 | – | – | Veltheim |
| CNC-Langdrehmaschine mit Gegenspindel, Gewindewirbeln und Tieflochbohren | Maier ML 26 DY | 1 | Durchlass 26 mm | – | Veltheim |
| 6-Achsen-CNC-Drehmaschine mit angetriebenen Werkzeugen | Muratec | 1 | bis max. 225 mm Durchmesser | – | Veltheim |
| 5-Achs-Bearbeitungszentren | – | – | – | – | Veltheim |
| Erodiermaschinen | – | – | – | – | Veltheim |
| Laserbeschriftungsmaschinen für Metalle | – | 4 | Schriftgrössen ca. 0,4 - 180 mm | – | Veltheim |
| Laser mit verschiedenen Lichtquellen für Kunststoff, Holz etc. | – | 2 | – | – | Veltheim |
| CNC-gesteuerte 3-D Koordinaten-Messmaschine mit schwenkbarem Renishaw-Tastkopf | Wenzel | 4 | – | – | Veltheim (klimatisierter Messraum) |
| CNC-gesteuerte optische Messmaschine | Schneider | 1 | – | – | Veltheim |
| Kamera-Messsystem (eines davon CNC-gesteuert) | Starrett | 2 | – | – | Veltheim |
| Vertikal-Längenmessgerät | Tesa Micro Hite | 4 | – | – | Veltheim |

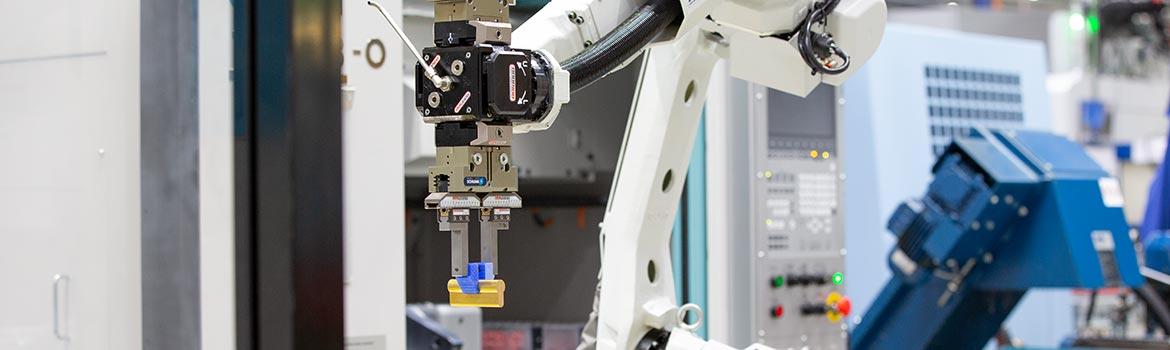

| Knickarm-Roboter | – | – | – | – | Veltheim |
Zusatzleistungen
Qualität und Zertifizierung
Die Qualitätssicherung erfolgt in einem erschütterungsfreien, klimatisierten Messraum mit 4 CNC-3D-Koordinatenmessmaschinen Wenzel, optischer Messmaschine Schneider, Kamera-Messsystemen Starrett und Vertikal-Längenmessgeräten Tesa; Messresultate sind auf Tausendstel Millimeter genau dokumentierbar.
| Nachweis | Veltheim |
|---|---|
| ISO 9001:2015 (SQS, Reg.-Nr. 43669) | |
| ISO 14001:2015 (SQS, Reg.-Nr. 43669) | |
| EN ISO 13485:2016 (SQS, Reg.-Nr. 44792) |
Historie
- 1957
Gründung als Familienunternehmen; Ursprung in Schinznach
- 2000
Neubau des Betriebssitzes in Veltheim
- 2014
Anbau der Hallen 2 + 3
