Spanndorne, Spannwellen und Wickelkomponenten für die Wickeltechnik – Standard und kundenspezifische Sonderbauten.
Schlumpf AG
6340 Baar, Schweiz · 79261 Gutach im Breisgau, Deutschland · USA (Servicepoint Nord-/Südamerika)Neu auf Amplifa
Kompetenz für individuelle und weltumspannende Wickeltechnik
Die Schlumpf AG mit Sitz in Baar (Schweiz) ist Hersteller von Spannsystemen und Wickelkomponenten für die verarbeitende Maschinenindustrie. Das Programm umfasst pneumatische und mechanische Spanndorne, Spannköpfe, Schaltringe, Adapter, pneumatische Zentralschlauchwellen (CTA/S, CTC/S), Flachschlauchwellen (MonoGrip) sowie mechanische Federspannwellen (SFA, SFC). Neben Standardfabrikaten entwickelt und fertigt das Unternehmen kundenspezifische Sonderbauten für anspruchsvolle Wickelanwendungen, ergänzt durch Vertrieb von Handlings- und Logistikprodukten. Werkstoffseitig kommen hochfester Stahl und Aluminium für Spannwellen und Spannbacken sowie Kunststoffe wie POM und PUR, Gummi und CFK für Spannleisten und Dorne zum Einsatz; eingespannt werden Stahl-, Karton- und Kunststoffhülsen. Einsatzbereiche sind insbesondere die Auf- und Abwicklung bahnförmiger Materialien, unter anderem bei Glasrovings, CFK-Fasern und Textilien. Produkte werden weltweit geliefert; Service und Reparaturen bieten Servicepoints in der Schweiz, Deutschland (Schlumpf GmbH) und den USA an.
- Standort
- Baar, Schweiz
- Verfahren
- Pneumatische Spanndorne (SDJ 25 Neue Generation), Pneumatische Spanndorne SDE Standard, Pneumatische Spanndorne SDJ Standard, SKE Spanndorn (pneumatisch, hülsenlos, für Glasrovings), SDX Spanndorn (pneumatisch, für CFK-Fasern und Textilien), SDJ Spanndorne kundenspezifisch (z.B. SDJ 30 1200, SDJ 28 spez., SDJ 36 3-stufig, SDJ 36 RP), SDE Spanndorne kundenspezifisch (z.B. SDE 28 LT/MT, SDE 25 MT POM/VL, SDE 36 MT/DW, SDE 12.5 MT/EXA), SDA Mechanischer Spanndorn (Axialverschiebung)
- Werkstoffe
- Aluminium, Hochfester Stahl, CFK, PUR (Polyurethan), POM, Gummi, Karton, Kartonhülsen
- Gegründet
- 1887
- Branchen
- Verarbeitende Maschinenindustrie, Wickeltechnik / Auf- und Abwicklung bahnförmiger Materialien, Glasroving-Verarbeitung, CFK-Faser- und Textilverarbeitung, Verarbeitung von Glasrovings, CFK-Fasern und Textilien
- 01
Engineering und Entwicklung kundenspezifischer Wickelkomponenten
- 02
Fertigung der Spannkomponenten (Standard und Sonderbau)
- 03
Vertrieb von Handlings- und Logistikprodukten
- 04

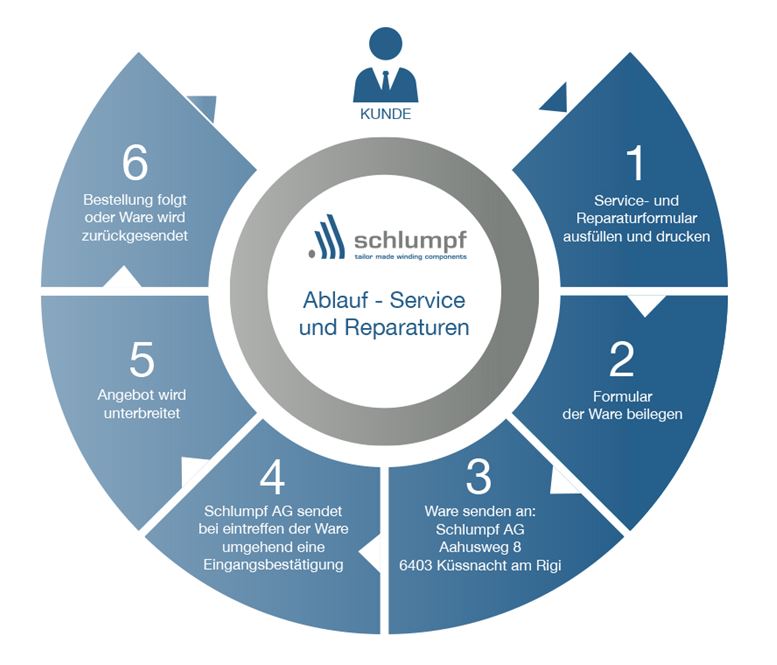

Service und Reparatur an den Servicepoints
- 05
Weltweite Auslieferung
Werkstoffe und Verfahren
Hochfester Stahl
Für mechanische Spannwellen (SFA, SFC) und mehrstufige Spannbacken; SFC bis G2.5 auswuchtbar.
Aluminium
Hochfestes Material für pneumatische Spannwellen CTA/S und leichte Flachschlauchwellen MonoGrip.
CFK
Leichtbauwerkstoff für pneumatische Zentralschlauchwellen CTA/S und CTC/S.
POM
Spannleistenmaterial für schonendes Spannen empfindlicher Hülsen.
PUR (Polyurethan)
Einsatz bei Spannköpfen.
Gummi
Gummibeschichtete bzw. federnde Spannleisten bei kundenspezifischen SDJ-Spanndornen.
Kartonhülsen
Spannmaterial für SDE-Spanndorne, Adapter und mechanische Spannwellen.
Standorte und Servicepoints
Baar
CHHauptsitz, Engineering und Vertrieb Europa und Maghreb
- Werkstoffe
- Stahl, Aluminium, CFK, POM, Gummi
Gutach im Breisgau
DENiederlassung Schlumpf GmbH
USA
USServicepoint und Vertrieb Nord- und Südamerika
Bauteile und Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Pneumatische Spanndorne (SDJ 25 Neue Generation)Engineering | – | Hülseninnen-ø 70-228.6 mm | – | – | – |
| Pneumatische Spanndorne SDE StandardEngineering | – | Hülseninnen-ø 70 bis 152.4 mm | Rollengewichte bis 9 Tonnen | – | – |
| Pneumatische Spanndorne SDJ StandardEngineering | – | Hülseninnen-ø 70 bis 152.4 mm | Rollengewichte bis 9 Tonnen | – | – |
| SKE Spanndorn (pneumatisch, hülsenlos, für Glasrovings)Engineering | – | Spannbereich ø 143-180 mm | – | – | Glasrovings |
| SDX Spanndorn (pneumatisch, für CFK-Fasern und Textilien)Engineering | – | Spannbereich ø 74-78 mm | Rollengewicht (Haspel): max. 20 kg | – | CFK-Fasern, Textilien |
| SDJ Spanndorne kundenspezifisch (z.B. SDJ 30 1200, SDJ 28 spez., SDJ 36 3-stufig, SDJ 36 RP)Engineering | – | Spannbereich ø 615-825 mm | Haspelgewicht max. 2200 kg | – | – |
| SDE Spanndorne kundenspezifisch (z.B. SDE 28 LT/MT, SDE 25 MT POM/VL, SDE 36 MT/DW, SDE 12.5 MT/EXA)Engineering | – | Spannbereich ø 74-509 mm | – | – | Stahlhülsen, Kartonhülsen |
| SDA Mechanischer Spanndorn (Axialverschiebung)Engineering | – | – | – | – | – |
| QuickChuck Mechanischer SpanndornEngineering | – | – | – | – | – |
| SDE SF Spanndorn (mechanisch, Federspannung)Engineering | – | – | – | – | – |
| SDE Mechanischer SpanndornEngineering | – | – | – | – | – |
| Adapter Standard SDEEngineering | – | Hülseninnen-ø 152.4 bis 304.8 mm | – | – | – |
| Adapter kundenspezifisch SDE (z.B. ø640/500.1, ø98/74.1, ø148/69.1, ø151.5/75.6 TT Quick Chuck)Engineering | – | Adapter ø98/74.1: Total Adapterlänge × Hülseninnen-ø 100-607 mm | – | – | Stahlhülsen, Kartonhülsen |
| Aufsetzbacken Standard SDJEngineering | – | Hülseninnen-ø 5" bis 12" | – | – | – |
| Aufsetzspannkopf (Spannkopf für Rollenaufnahme)Engineering | – | Länge < 300 mm × Aussen-ø 100–150 mm (Standard 148/150 | Gewicht max. 4.8 kg | – | – |
| UniGrip Pneumatischer SpannkopfEngineering | – | Länge 226 mm × Aussen-ø 147 mm, Innen-ø 30-75 mm | Gewicht 6.80 kg | – | – |
| CTA Pneumatischer SpannkopfEngineering | – | – | – | – | – |
| Schaltringe (SDE, SDJ, Quick Chuck) für HülsenpositionsabfragungEngineering | – | – | – | – | – |
| SFA mechanische Spannwelle (Federgespannt)Engineering | – | – | – | – | Kartonhülsen, Kunststoffhülsen, Stahlhülsen |
| SFC mechanische Spannwelle (Federgespannt, durchgehende Spannsegmente)Engineering | – | für ø 70 und 3" Hülsendurchmesser | – | – | – |
| MonoGrip Flachschlauchwelle (pneumatisch)Engineering | – | – | – | – | – |
| CTA/S pneumatische Spannwelle (Zentralschlauchwelle)Engineering | – | – | – | – | Stahl, Aluminium, CFK |
| CTC/S pneumatische Spannwelle (Zentralschlauchwelle, für dünnwandige Hülsen)Engineering | – | – | – | – | Stahl, Aluminium, CFK |
| Kundenspezifische Sonderbauten / individuell entwickelte WickelkomponentenEngineering | – | – | – | – | – |
| Service und Reparaturen von WickelkomponentenEngineering | – | – | – | – | – |
Zusatzleistungen
Historie
- 1887
Gründung der Schlumpf AG.
Mehr als 60 Jahre Erfahrung in Spannsystemen und Wickelkomponenten, über 10.000 ausgelieferte Produkte und mehr als 500 Kunden.
