Entwicklung und Fertigung kompakter torsionssteifer Präzisionskupplungen für den Maschinenbau
SCHMIDT-KUPPLUNG GmbH
WolfenbüttelNeu auf Amplifa
Wir über uns

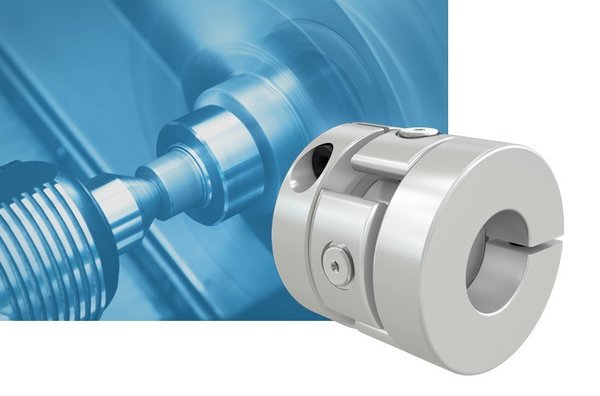

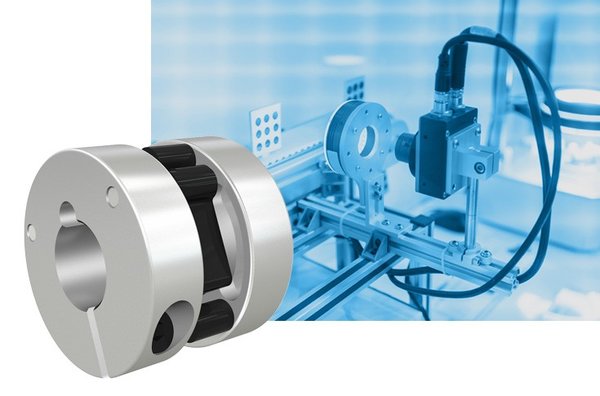

Die SCHMIDT-KUPPLUNG GmbH ist ein Hersteller kompakter, torsionssteifer Präzisionskupplungen mit Sitz in Wolfenbüttel. Das Produktprogramm umfasst Drehgeberkupplungen (Controlflex, Sensorfit), Hochversatzkupplungen (Schmidt-Kupplung), Servolamellenkupplungen (Servoflex, Servoflex SFF/SFM), Ausgleichskupplungen (Semiflex) sowie axial steife Gelenkkupplungen (Loewe GK). Die Kupplungen gleichen radiale, angulare und axiale Wellenverlagerungen aus und übertragen Drehmomente bis 15.000 Nm bzw. Drehzahlen bis 25.000 min-1. Verwendete Werkstoffe sind Stähle wie 1.0570 und 1.7225, Edelstähle wie 1.4301 und 1.4567, hochfeste Aluminiumlegierungen wie EN AW-6082 und EN AW-7075 sowie Hochleistungskunststoffe wie PPS GF40 und Polyacetal (Delrin). Neben Serienprodukten bietet das Unternehmen branchenspezifische Ausführungen und kundenspezifische Kupplungslösungen, begleitet durch FEM-Analysen, Rapid Prototyping und Prüfstandtests zur Bestätigung der Konstruktionsdaten. Kunden stammen aus Prüftechnik, Handlingtechnik, Medizintechnik, Vakuumtechnik, Verpackungsmaschinen, Materialfluss, Umformtechnik, Werkzeugmaschinen, Druckindustrie, Sensorik und Halbleiterindustrie. Über ein internationales Vertriebspartnernetzwerk werden die Produkte weltweit geliefert.
- Standort
- Wolfenbüttel
- Verfahren
- Kupplungsentwicklung und Antriebsberatung, FEM-Analysen, Rapid Prototyping (Anfertigung von Prototypenmodellen), Prüfstandtests zur Bestätigung von Konstruktionsdaten, Kundenspezifische Kupplungslösungen, Rapid Prototyping, Prüfstand-Validierung, CAD-Datenbereitstellung
- Werkstoffe
- Stahl 1.0570, Stahl 1.7225, Aluminium 3.2315 / AlMgSi1 / EN AW-6082, Aluminium 3.4365 / AlZnMgCu1,5 / EN AW-7075, Rostfreier Edelstahl 1.4301, Vergütungsstahl 1.7720 verchromt, Vergütungsstahl 1.1191 (C45E) verchromt, S45C wärmebehandelt (Spannnaben Servoflex SFF/SFM)
- Gegründet
- 1965
- Branchen
- Prüftechnik, Handlingtechnik, Medizintechnik, Vakuumtechnik, Verpackungsmaschinen, Materialfluss
- 01
Antriebsberatung und Kupplungsentwicklung
- 02
FEM-Analysen
- 03
Rapid Prototyping
- 04
Prüfstandtests zur Bestätigung der Konstruktionsdaten
- 05
Serienfertigung und kundenspezifische Ausführungen
- 06
Weltweiter Vertrieb über Vertriebspartner
Werkstoffe & Verfahren
Stahl 1.0570

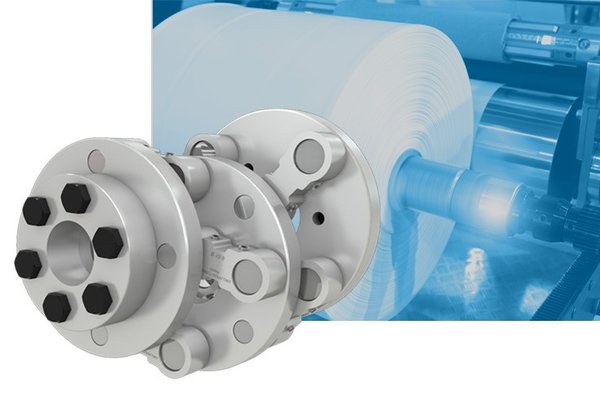

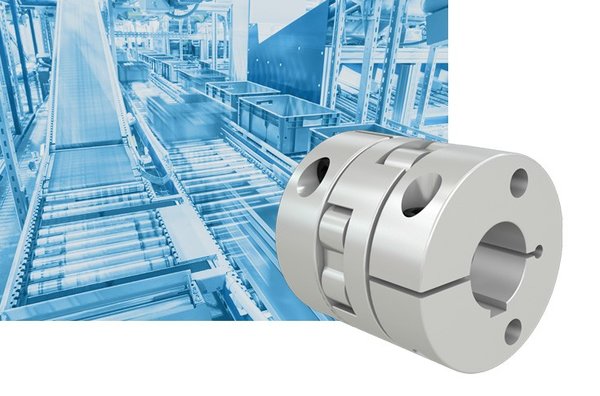

Werkstoff für Klemmnaben und Mittelscheiben der Baureihen Semiflex und Schmidt-Kupplung.
Vergütungsstahl 1.7225
Werkstoff für Spannnaben der Semiflex- und Schmidt-Kupplung.
Aluminium 3.2315 / AlMgSi1 / EN AW-6082
Hochfestes, eloxiertes Aluminium für Klemmnaben und Mittelscheiben, u. a. Semiflex Dynamic und Loewe GK.
Aluminium 3.4365 / AlZnMgCu1,5 / EN AW-7075
Hochfestes Aluminium für den Innenring der Gelenkkupplung Loewe GK.
Rostfreier Edelstahl 1.4301

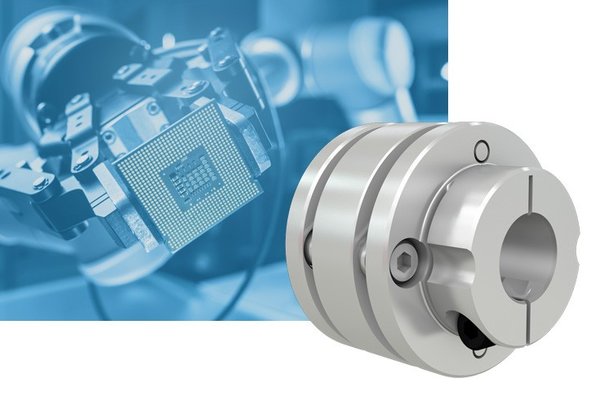

Werkstoff für FEM-optimierte Lamellenpakete der Servoflex und für vakuum- und lebensmittelgeeignete Ausführungen.
Vergütungsstahl 1.7720 verchromt
Verbindungsschrauben der Servoflex für hohe Drehmomentübertragung.
Vergütungsstahl 1.1191 (C45E) verchromt
Buchsen und Schrauben der Servoflex-Baureihe.
S45C wärmebehandelt

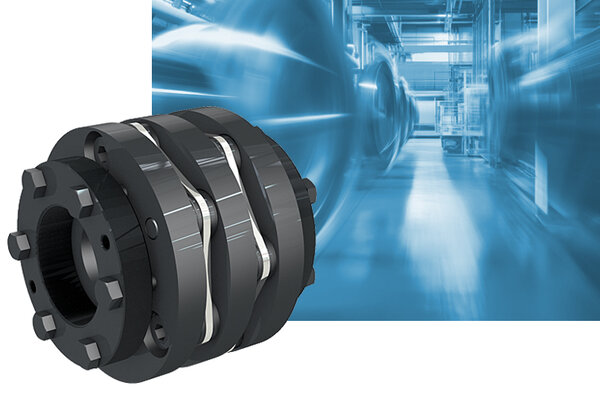

Werkstoff für Spannnaben und Zwischenstücke der Servoflex SFF/SFM, korrosionsgeschützt beschichtet.
Edelstahl A2 / 1.4567 / 1.4578

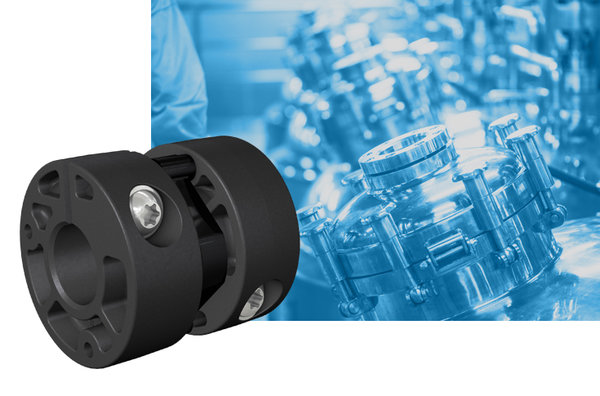

Klemmschrauben der Sensorfit für korrosive Umgebungen.
PPS (Polyphenylensulfit) GF40, glasfaserverstärkt
Hochleistungskunststoff für Klemmnaben der Sensorfit; FDA-konform und mit minimalem Ausgasverhalten unter Vakuum.
Polyacetal Delrin
Funktionselement der Controlflex und Sensorfit; schwingungsdämpfend, elektrisch isolierend, FDA-konform.
Standorte

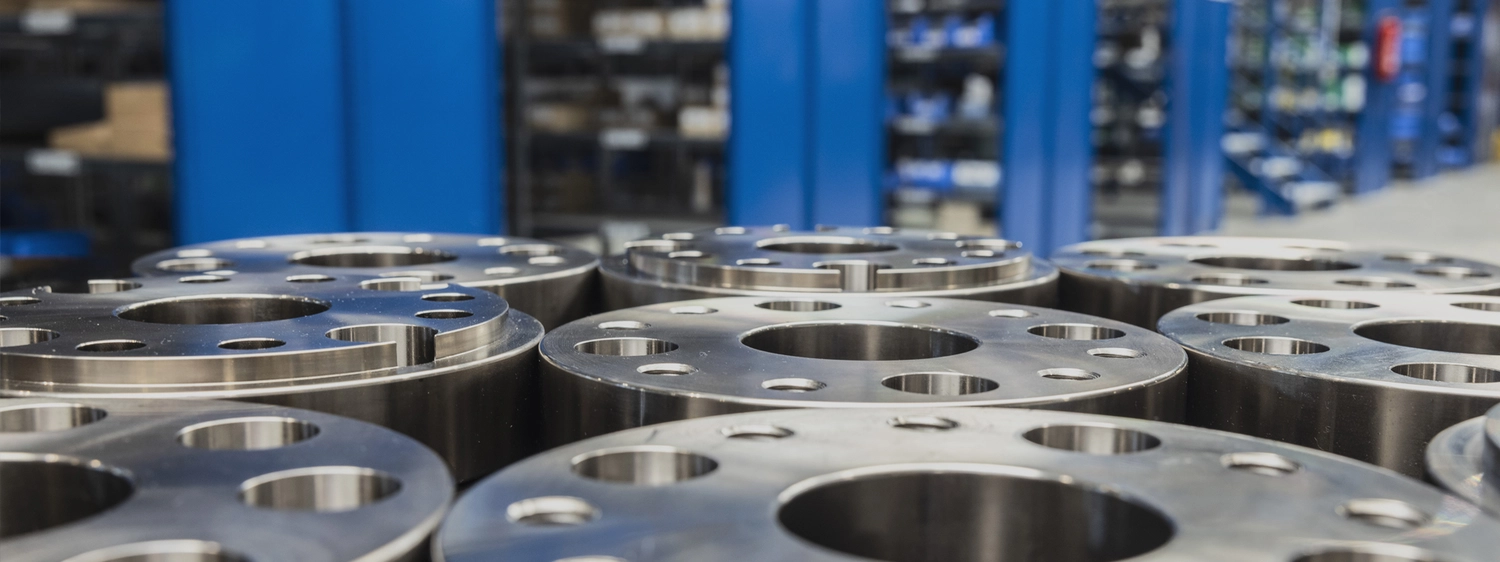

Wolfenbüttel
DEHauptsitz mit Entwicklung, Fertigung und Vertrieb
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Kunststoff

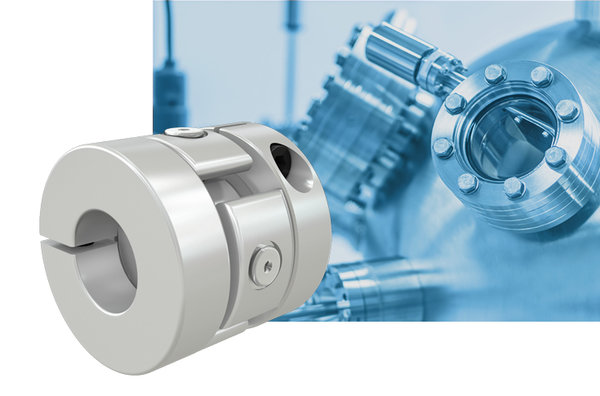

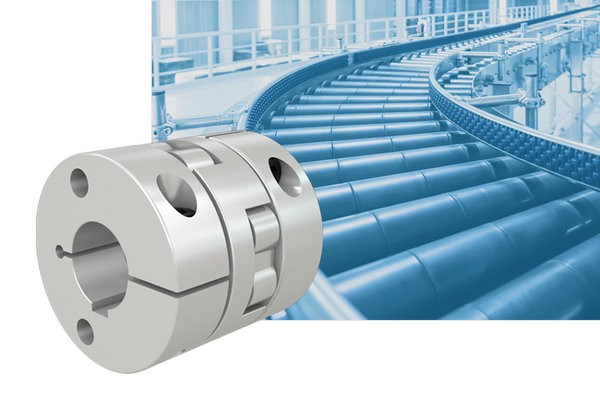

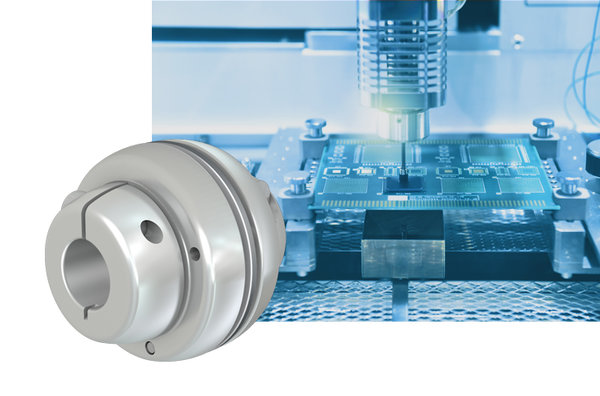

Kupplungssysteme

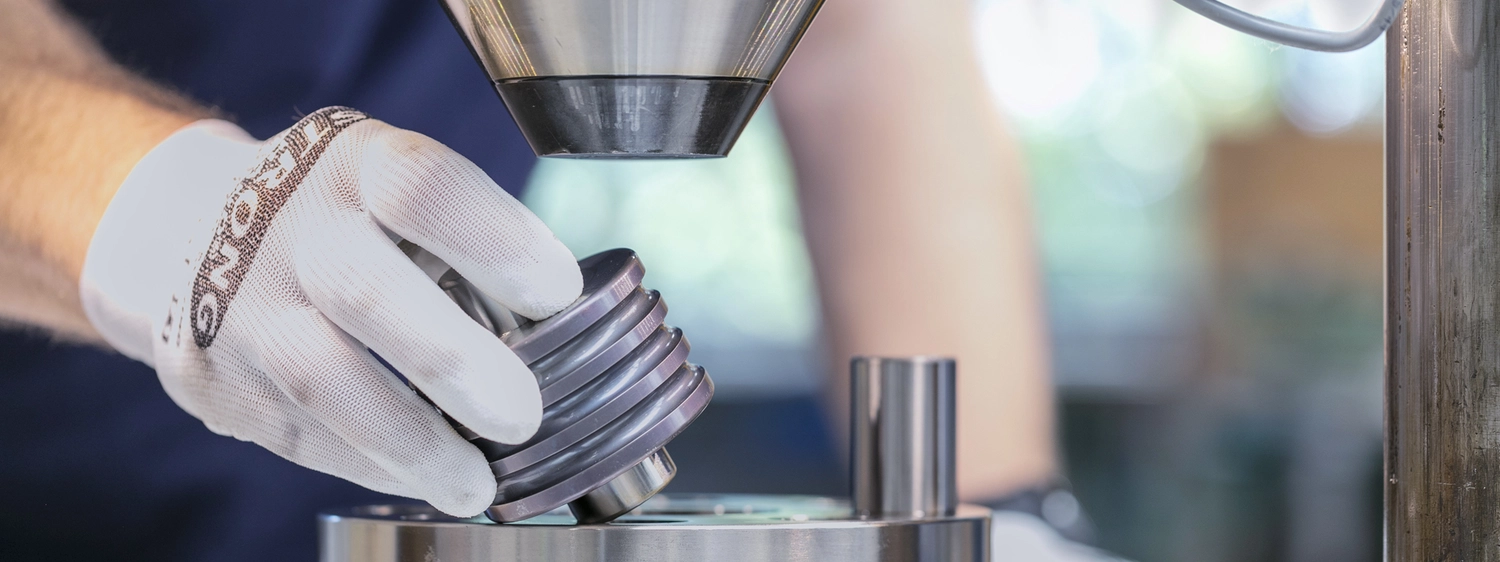

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Kupplungsentwicklung und AntriebsberatungEngineering | – | – | – | – | – |
| FEM-AnalysenEngineering | – | – | – | – | – |
| Rapid Prototyping (Anfertigung von Prototypenmodellen)Engineering | – | – | – | – | – |
| Prüfstandtests zur Bestätigung von KonstruktionsdatenPrüfung | – | – | – | – | – |
Zusatzleistungen
Referenzkunden
Historie
- 1960
NASA beauftragt Richard Schmidt mit Entwicklung eines Antriebssystems für Raketen in Schwerelosigkeit
- 1963
Patentanmeldung 'Coupling for precise angular transmission of rotational motion' in München
- 1965
Gründung der SCHMIDT-KUPPLUNG GmbH durch Richard Schmidt und Walter Haarmann
- 1967
Patent für die Schmidt-Kupplung erteilt
- 1984
Zero-Max, Inc. erwirbt Schmidt Couplings, Inc. für den US-Markt
- Heute
Über 60 Jahre Erfahrung als Partner für kompakte Kupplungssysteme
