Ziehmaschinen, Spulmaschinen und Umspulanlagen für Fein- und Feinstdraht bis 10 µm
Schmidt Maschinenbau GmbH
Gummersbach (DE)Neu auf Amplifa
Spezialist für Fein- und Feinstdrahttechnik
Schmidt Maschinenbau GmbH in Gummersbach entwickelt und fertigt Drahtziehmaschinen, Spulmaschinen und Umspulanlagen für die Drahtindustrie. Das Portfolio umfasst Konen-Ziehmaschinen (Drahtziehen mit Schlupf), schlupflose Einzelscheiben-Ziehmaschinen (WDM-Serie, ES-Serie, ES355, Volltauch-Ausführungen 5×200-40 und 7×300-50) sowie Feinstdraht-Ziehmaschinen vom Typ E10 für Fertigdrähte bis 10 µm, teilweise mit Inline-Walzwerk zur Flachbandherstellung. Ergänzend liefert das Unternehmen Glühspuler der Serie SM für Drähte nach Wärmebehandlungs- und Galvanikanlagen sowie Umspulmaschinen (SM02, USP, U-ASP mit Automatikspuler). Verarbeitet werden Kupfer, versilbertes Kupfer, Edelstahl, Kohlenstoffstahl, Edelmetalle, EDM-Draht und silberplattierte Verbundwerkstoffe wie CCA und CCSS. Maschinen für Emulsionen auf Wasserbasis werden vollständig aus Edelstahl gefertigt. Das Leistungsprogramm reicht von Beratung, Planung, Konstruktion, Gehäusebau, mechanischer und elektrischer Montage, Software-Programmierung bis zur Inbetriebnahme sowie Fehleranalyse, Fernwartung per Netbiter-VPN und Umspulservice. Internationale Präsenz besteht unter anderem gemeinsam mit dem US-Partner Niehoff Endex auf Messen in Atlanta und Düsseldorf.
- Standort
- Gummersbach
- Verfahren
- Drahtziehen (Feinstdraht), Inlinewalzen von Feinstdraht zu Flachband, Schlupfloses Drahtziehen, Konen-Drahtziehen (Ziehen mit Schlupf), Spulen (Glühspuler Serie SM, traversierend), Umspulen (Umspulmaschinen, inkl. Automatikspuler), Kalibrierziehen mit Spulstelle (Kalibrierzug), Fehleranalyse und Störungsbeseitigung (vor Ort)
- Werkstoffe
- Edelstahl, Kohlenstoffstahl (high carbon steel), Kupfer, versilbertes Kupfer, silberplattiertes Copper-Clad Aluminum (CCA), silberplattiertes Copper-Clad Stainless Steel (CCSS), Edelmetalle (Ziehmaschine ZM180-15), EDM-Draht
- Zertifikate
- ISO 9001:2015, ISO 9001
- Branchen
- Drahtindustrie, Edelmetall-Drahtverarbeitung, EDM-Draht (Funkenenerodieren), Wärmebehandlungs- und Galvanikanlagen, Wärmebehandlungs- und Galvanikanlagen (Downstream)
- 01
Beratung
- 02
Planung
- 03
Konstruktion
- 04
Gehäusebau
- 05
Lackierung
- 06
Mechanische Fertigung
- 07
Montage
- 08
Elektrische Montage
- 09
Software-Programmierung
- 10
Auslieferung/Inbetriebnahme
Verarbeitete Drahtwerkstoffe und Verfahren
Kupfer
Standardwerkstoff für das schlupflose Drahtziehen, auch als versilbertes Kupfer.
versilbertes Kupfer
Beschichtetes Kupferdraht-Material für die ES355-Ziehmaschinenreihe.
silberplattiertes Copper-Clad Aluminum
Verbundwerkstoff für Anwendungen der schlupflosen Ziehtechnik.
silberplattiertes Copper-Clad Stainless Steel
Edelstahl-Kupfer-Verbundwerkstoff für spezielle Drahtanwendungen.
Edelstahl
Maschinen mit Emulsionen auf Wasserbasis werden vollständig aus rostfreiem Edelstahl gefertigt.
Kohlenstoffstahl (high carbon steel)
Werkstoff für Feindraht-Ziehmaschinen mit Auslaufbereich 0,08–0,3 mm.
Edelmetalle
Geflutete Ziehkammer der ZM180-15 für Edelmetall-Draht.
EDM-Draht
ZM180-15 EDM mit integrierter Induktions-Glühe und Automatikspuler.
Standort Gummersbach
Gummersbach
DEHauptsitz / Fertigung
- Werkstoffe
- Kupfer, Edelstahl, Edelmetalle, EDM-Draht, Verbundwerkstoffe

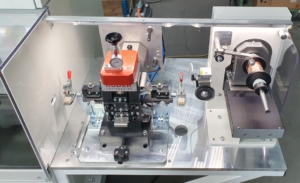

- Feinstdraht-Ziehmaschine E10 mit Inline-Walzwerk (Roder Engineering) und SM36 Spuler
- Einzelscheiben-Ziehmaschinen ES355-6 und ES-Serie (ZM-ES-125-6)
- Schlupflose Ziehmaschinen WDM 100 / WDM 160, 5×200-40, 7×300-50
- Modulare Drahtziehmaschine Typ 20-2
- Konen-Drahtziehmaschinen ZM180-15 (Edelmetall / EDM)
- Glühspuler Serie SM, SM33
- Umspulmaschinen SM02, USP, U-ASP
- Fernwartung via Netbiter VPN (Siemens TIA Portal / SPS)
Maschinen und Anlagen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Drahtziehen (Feinstdraht)Umformung | – | Drahtdurchmesser 10-50 µm (Ultrafein) | – | – | Edelmetalle, Kupfer, versilbertes Kupfer, CCA, CCSS, Edelstahl, Kohlenstoffstahl |
| Inlinewalzen von Feinstdraht zu FlachbandUmformung | – | – | – | – | Feinstdraht 10-50 µm |
| Schlupfloses DrahtziehenUmformung | höchste Oberflächenqualität | 0,5-5,0 mm Drahtdurchmesser (ES355) | – | – | Kupfer, versilbertes Kupfer, silberplattiertes CCA, silberplattiertes CCSS, Edelstahl |
| Konen-Drahtziehen (Ziehen mit Schlupf)Umformung | – | – | – | – | – |
| Spulen (Glühspuler Serie SM, traversierend)Fügen | – | Spulendurchmesser bis 800 mm | – | – | Draht nach Wärmebehandlungs- und Galvanikanlagen, Flachdraht |
| Umspulen (Umspulmaschinen, inkl. Automatikspuler)Fügen | – | 20-80 µm bis 30 m/s (USP); Abwickler | Zugspannung 0-10 cN, 10-100 cN, 40-400 | – | feinste Drähte, dickere Drähte |
| Kalibrierziehen mit Spulstelle (Kalibrierzug)Umformung | – | – | – | – | – |

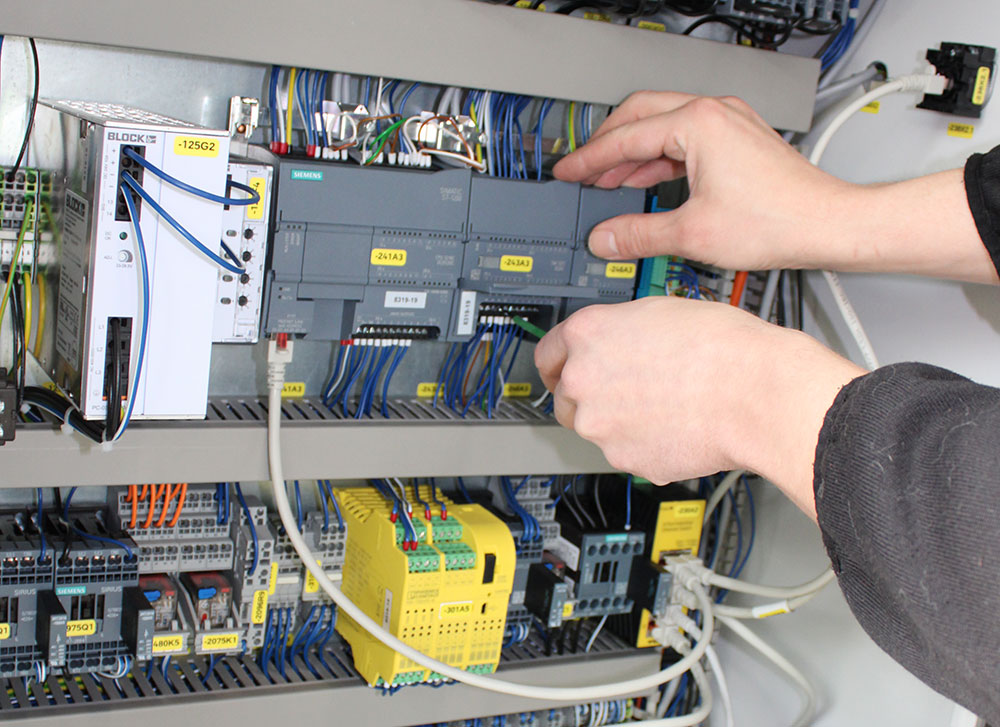

| Fehleranalyse und Störungsbeseitigung (vor Ort)Prüfung | – | – | – | – | – |
| Fernwartung und Diagnose (Netbiter VPN, Siemens TIA Portal/SPS)Engineering | – | – | – | – | – |
| Maschinenbau-Dienstleistungen: Beratung, Planung, Konstruktion, Gehäusebau, Lackierung, mechanischeMontage | – | – | – | – | – |
16 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Feindraht-Ziehmaschine mit Pintle-Spuler (gebraucht) | Schmidt | 1 | 28 Ziehe, 1,2 mm Einlauf → 0,08-0,3 mm Auslauf, 20 m/s, Spulen DIN125-DIN250 | – | – |
| Feinstdraht-Ziehmaschine E10 (Ultrafein) mit Inline-Walzwerk und SM36 Spuler | Schmidt E10 | 1 | 10-50 µm Fertigdraht; Walzwerk Roder Engineering; Spulzugkraft 3-30 cN | – | Schmidt Maschinenbau GmbH |

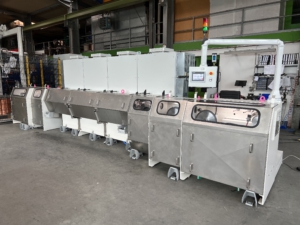

| Schlupflose Einzelscheiben-Ziehmaschine ES355 | Schmidt ES355-6 | 1 | Draht 0,5-5,0 mm, 6 m/s, 355 mm Capstan (carbidbeschichtet), Spulen bis 560 mm, 0-21% Dehnung | – | – |
| Einzelscheiben-Ziehmaschine WDM-Serie (schlupflos, Modulbauweise) | Schmidt WDM 100 / WDM 160 | – | WDM100: Ø100 mm Ziehscheiben luftgekühlt, 0,5 mm → 0,02 mm; WDM160: Ø160 mm wassergekühlt, 1,5 mm → | – | – |
| Vollgetauchte schlupflose Ziehmaschine | Schmidt 5×200-40 / 7×300-50 | – | 5×200-40: Ø250 mm Scheiben, 2,0 mm → 0,7-1,4 mm; 7×300-50: Ø300 mm Scheiben, 3,0 mm → 0,7-2,0 mm | – | – |
| Modulare Drahtziehmaschine Typ 20-2 | Schmidt 20-2 | – | 1-3 Module, Dehnungen 6/11/13/17%, Restschlupf ca. 2% | – | – |

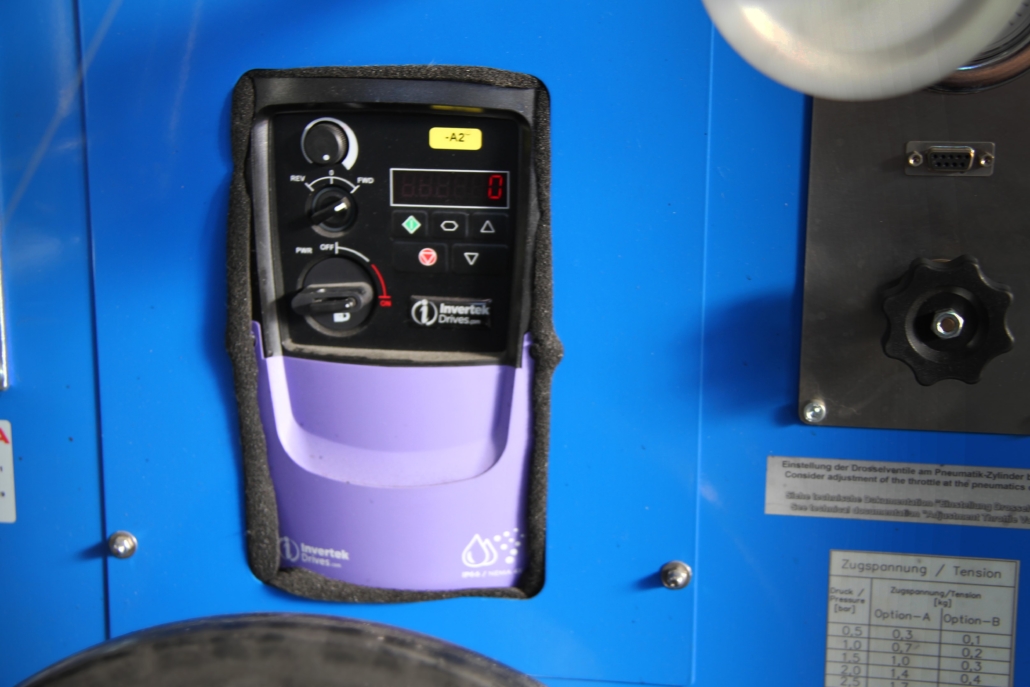

| ES-Serie Einzelscheiben-Ziehmaschine (schlupfminimiert) | Schmidt ES / ZM-ES-125-6 | – | – | – | Schmidt Maschinenbau GmbH Gummersbach |
| Feinstdraht-Ziehmaschine E10 | Schmidt E10 | – | Fertigdrähte bis 10 µm | – | – |
| Mehrfach-Spuler (Glühspuler) SM33 | Schmidt SM33 | – | für Feinstdrähte nach Wärmebehandlungs- und Galvanikanlagen | – | – |
| Ziehmaschine für Edelmetalle | Schmidt ZM180-15 | – | geflutete Ziehkammer | – | – |
| Ziehmaschine für EDM-Draht mit integrierter Induktions-Glühe und Automatikspuler | Schmidt ZM180-15 EDM | – | – | – | – |
| Tisch-Umspuler SM02 | Schmidt SM02 | – | Spulen bis 160 mm; Zugspannungen 0-10, 10-100, 40-400 cN | – | – |
| Hochleistungsumspuler USP | Schmidt USP | – | 4 Spulenstellen parallel, 20-80 µm, bis 30 m/s, doppelte Laser-Lichtschranke | – | – |
| Umspulanlage mit Automatikspuler U-ASP | Schmidt U-ASP | – | Abwickler bis 630 mm Spulendurchmesser, automatischer Spulenwechsler mit Magazin | – | – |
| Glühspuler Serie SM (Spulmaschinen) | Schmidt SM-Serie | – | traversierend, Spulen bis 800 mm (mit Kalibrierzug) | – | – |
| Flachdraht-Spuler (optional mit Laser-Lichtschranken-Verlegung) | Schmidt | – | – | – | – |
Zusatzleistungen
Referenzkunden
Qualitätspolitik
Schmidt Maschinenbau GmbH ist nach ISO 9001:2015 zertifiziert. Qualität, Umwelt-, Arbeits- und Gesundheitsschutz sind in der Unternehmenspolitik verankert; alle Mitarbeitenden und Lieferanten sind zu deren Einhaltung verpflichtet.
| Nachweis | Gummersbach |
|---|---|
| ISO 9001 |
Historie
- 1982
Produktfoto einer Schmidt-Spulanlage belegt langjährige Aktivität im Spulmaschinenbau
- 2021
Vorstellung der ES-Serie schlupfminimierter Einzelscheiben-Ziehmaschinen (Prototyp ZM-ES-125-6)
- 2023
Messauftritt auf der Interwire in Atlanta, Georgia, USA, gemeinsam mit Partner Niehoff Endex
- 2024-01
ISO 9001:2015-Zertifizierung veröffentlicht (gültig 2023-12-16 bis 2026-12-16)
- 2024
Erfolgreiche Präsenz auf der WIRE-Messe in Düsseldorf
- 2025
Teilnahme an der INTERWIRE in Atlanta, USA, am Stand des Partners Niehoff Endex
