Hersteller vertikaler Drehmaschinen und modularer Fertigungssysteme für die automatisierte Metallbearbeitung von Wellen und Flanschbauteilen
Schuster Maschinenbau GmbH
Denklingen (DE)Neu auf Amplifa
Vertikaldrehen – Made in Bavaria
Die Schuster Maschinenbau GmbH mit Sitz in Denklingen bei Landsberg am Lech entwickelt und fertigt seit 1979 Werkzeugmaschinen für die metallbearbeitende Industrie. Der Fokus liegt auf vertikalen Drehmaschinen und modularen Systemplattformen (Baureihen NXT, F und V) für Drehen, Bohren, Fräsen, Schleifen und Verzahnen von wellen- und scheibenförmigen Bauteilen. Alle Maschinenständer bestehen aus Mineralguss (Mineralit), der durch hohe Dämpfung und thermische Stabilität überzeugt. Das Unternehmen liefert Turn-Key-Lösungen einschließlich Automatisierungstechnik mit Robotern, Portalen und Pick-Up-Teilespeichern sowie Sondermaschinen und Transferlinien für die Wellenkomplettbearbeitung. Kunden kommen vor allem aus der Automobilbranche, Antriebstechnik, Medizintechnik, Windkraft- und Elektromobilität; die Maschinen werden weltweit exportiert. Ergänzt wird das Angebot durch Wartung, Retrofitting, Schulungen, Remote-Service und NC-Beratung mit Fertigungsprogrammierung.
- Standort
- Denklingen
- Verfahren
- Drehen, Bohren, Fräsen, Schleifen, Verzahnen (Wälzfräsen), Mittendrehen (simultane Bearbeitung beider Enden inkl. Stirnflächen in einer Aufspannung), Gewindeschneiden, Rändeln
- Werkstoffe
- Metall (allgemein), Mineralguss (Mineralit)
- Gegründet
- 1979
- Mitarbeiter
- > 90 (ca. 100 laut
- Branchen
- Automobil, Industrie/Antriebstechnik, Medizintechnik, Erneuerbare Energien (Windturbinen), Elektromobilität, Automobil/Automotive
- 01
Analyse der Zielsetzung und Ausgangssituation
- 02
Machbarkeitsprüfung und Lösungsfindung
- 03
Projektplanung und Konstruktion
- 04
Maschinenfertigung und Montage
- 05
Inbetriebnahme und Prozessoptimierung
- 06
Service, Wartung und Retrofitting
Werkstoffe und Verfahren
Mineralguss (Mineralit)
Wird für alle Maschinenständer eingesetzt und sorgt durch geringe Wärmeleitfähigkeit und gute Dämpfung für thermische Stabilität und Präzision.
Metall (allgemein)
Werkstoffbasis für die mit Schuster-Maschinen bearbeiteten wellen- und scheibenförmigen Teile in der Weich- und Hartbearbeitung.
Standort Denklingen
Denklingen
DEFirmensitz, Fertigung, Montage und Verwaltung
- Stückgewicht / Größe
- Werkstücke bis 30 kg, Durchmesser bis 300 mm, Länge bis
- Losgröße
- Einzelteile bis Serienfertigung
- Werkstoffe
- Metall, Mineralguss (Maschinenständer)

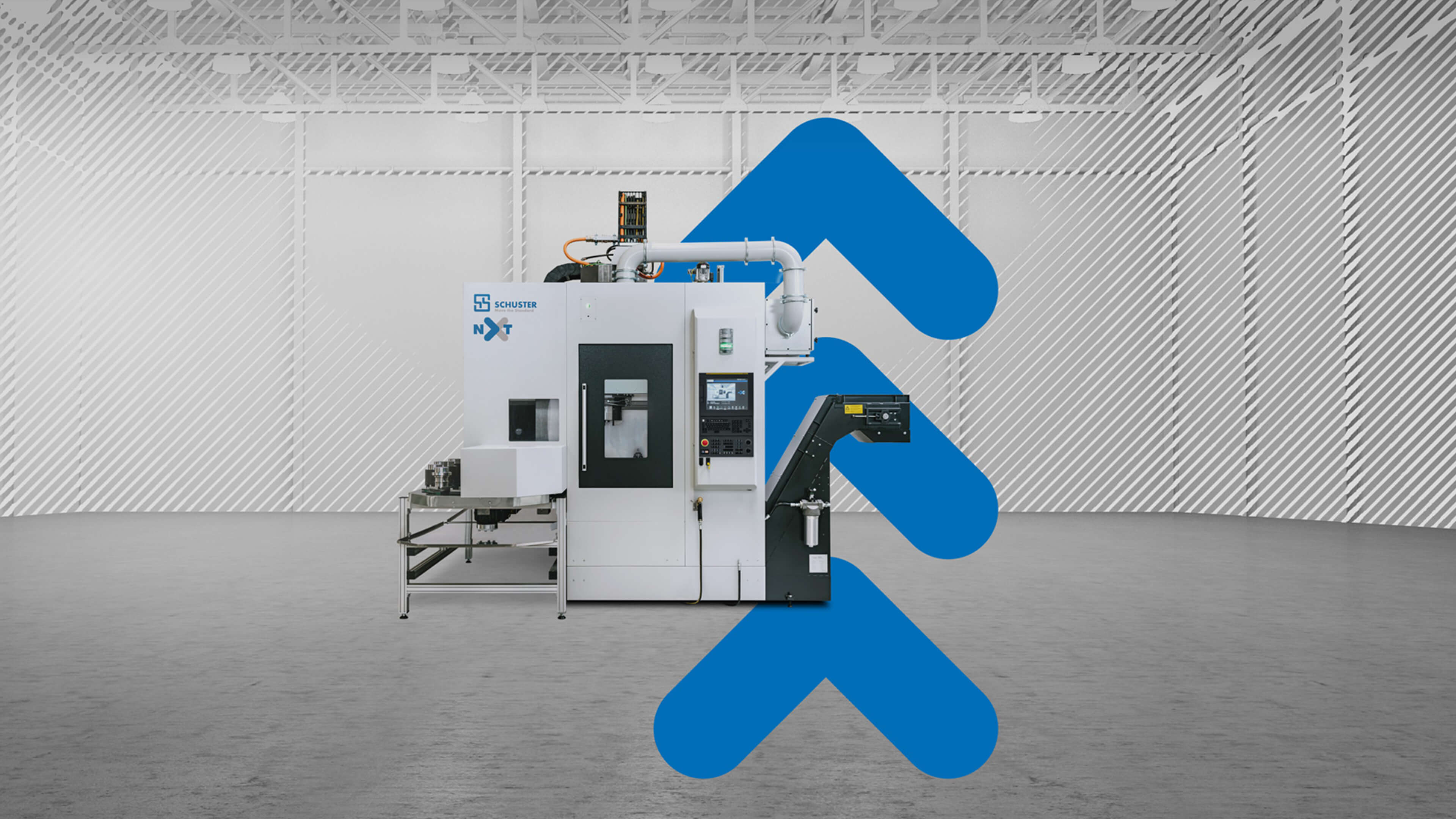

- Vertikale Pick-up-Drehmaschine NXT
- Vertikale Drehzellen F40/F50
- Vertikale Doppelspindelzellen V20/VD20/V20 trio
- Vertikale Kombizellen Drehen/Fräsen und Drehen/Wälzfräsen
- Vertikale Doppelschleifzelle
- Spiralfräsmaschine
Werkstücke
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| DrehenZerspanung | – | 800 mm × 300 mm (Werkstückdurchmesser) | 30 kg | – | Metall |
| BohrenZerspanung | bis zu 15 μm (Präzisionsbohrbearbeitung) | – | – | – | Metall |
| FräsenZerspanung | – | – | – | – | Metall |
| SchleifenZerspanung | – | – | – | – | Metall |
| Verzahnen (Wälzfräsen)Zerspanung | – | 500 mm × 180 mm | 30 kg | – | Metall |
| Mittendrehen (simultane Bearbeitung beider Enden inkl. Stirnflächen in einer Aufspannung)Zerspanung | – | 800 mm × 100 mm (Durchmesser) | – | – | Metall |
| GewindeschneidenZerspanung | – | – | – | – | Metall |
| RändelnZerspanung | – | – | – | – | Metall |
| NutfräsenZerspanung | – | – | – | – | Metall |
| Trennen (Impuls Trennen – 7G Impulser)Zerspanung | – | – | – | – | Metall |
| HonenOberfläche | – | – | – | – | Metall |
| HärtenWärmebehandlung | – | – | – | – | Metall |
| RollierenUmformung | – | – | – | – | Metall |
| EntgratenOberfläche | – | – | – | – | Metall |
| Messen / Qualitätskontrolle (nachgelagerter Prozess)Prüfung | – | – | – | – | – |
| Automatisierung / Turn-Key-Lösungen (Roboter, Portale, Pick-Up Teilespeicher)Automation | – | – | – | – | – |
| Sondermaschinenbau / TransferlinienkonzepteEngineering | – | – | – | – | – |
| Wellenfertigung (4-achsiges Drehen, Drehen mit Lünette)Zerspanung | – | 800 mm × 140 mm | 30 kg | – | Metall |
16 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Vertikale Pick-up-Drehmaschine | Schuster Maschinenbau NXT | – | Bauteildurchmesser max. 200 mm, Bauteilhöhe max. 200 mm, Bauteilgewicht max. 30 kg, Verfahrweg X | 2020 | Denklingen |
| Vertikale Drehzelle (Systemplattform) | Schuster Maschinenbau F40 | – | Bauteildurchmesser 300 mm, Bauteillänge 800 mm, Bauteilgewicht 30 kg, Verfahrweg X 420 mm / Z 800 mm | – | Denklingen |
| Vertikale Drehzelle (Systemplattform) | Schuster Maschinenbau F50 | – | Bauteildurchmesser 300 mm, Bauteillänge 1.000 mm, Bauteilgewicht 30 kg, Verfahrweg X 420 mm / Z | – | Denklingen |
| Vertikale Kombizelle Drehen/Fräsen | Schuster Maschinenbau F40 | – | Bauteildurchmesser 300 mm, Bauteillänge 800 mm, Verfahrweg X 850 mm / Z 715 mm / Y 190 mm, Drehzahl | – | Denklingen |
| Vertikale Schneckenfräsmaschine | Schuster Maschinenbau F40 | – | Bauteildurchmesser 140 mm, Bauteillänge 800 mm, Drehzahl 1.000 U/min, 18 kW | – | Denklingen |
| Vertikale Doppelschleifzelle | Schuster Maschinenbau F40 | – | Bauteildurchmesser 140 mm, Bauteillänge 600 mm, Schleifscheiben Ø 500 mm, Breite 55 mm, 50 kW | – | Denklingen |
| Vertikale Kombizelle Drehen/Wälzfräsen | Schuster Maschinenbau F40 | – | Bauteildurchmesser 180 mm, Bauteillänge 500 mm, Nennmodul 3 mm | – | Denklingen |
| Vertikale Endenbearbeitungsmaschine | Schuster Maschinenbau F40 | – | Bauteildurchmesser 140 mm, Bauteillänge 600 mm, HSK 63, 15 kW | – | Denklingen |
| Vertikale Drehzelle (Einspindel) | Schuster Maschinenbau V20 | – | Werkstückdurchmesser max. 200 mm, Futter max. 250 mm, Verfahrweg Z 370 mm, X D40x10, Y +/- 40 mm | – | Denklingen |
| Vertikale Doppelspindelzelle (Twin-/2-Seiten-Bearbeitung) | Schuster Maschinenbau VD20 | – | 2 Spindeln, Bauteildurchmesser bis 200 mm (Twin) / 150 mm (2-Seiten), Verfahrweg Z 370 mm, | – | Denklingen |
| Vertikale Dreifachdrehzelle | Schuster Maschinenbau V20 trio | – | 3 Spindeln, Bauteildurchmesser max. 200 mm, Verfahrweg Z 370 mm | – | Denklingen |
| Vertikaldrehmaschine | Schuster Maschinenbau VTM 350 | – | – | 1997 | Denklingen |
| Vertikale Pick-up-Drehmaschine (Pick-up Baureihe) | Schuster Maschinenbau F15 | – | – | 2006 | Denklingen |
| Spiralfräsmaschine | Schuster Maschinenbau | – | – | 1995 | Denklingen |
| Dreh- und Wälzfräszentren / Transferlinien der Wellenkomplettbearbeitung | Schuster Maschinenbau | – | – | 2010 | Denklingen |
| Maschinen zur Herstellung von Gesteins- und Hammerbohrern | Schuster Maschinenbau | – | – | 1979 | Denklingen |
Zusatzleistungen
Unternehmenshistorie
- 1979
Gründung und Beginn der Fertigung von Maschinen für die Herstellung von Gesteins- und Hammerbohrern
- 1995
Entwicklung der Spiralfräsmaschine und Ausbau der Automatisierungstechnik
- 1997
Entwicklung der Vertikaldrehmaschinenplattform VTM 350
- 2003
Ausbau der Vertikaldrehmaschinenplattform zur flexiblen Drehzelle F40
- 2004
Entwicklung des „Impuls Trennens“ – 7G Impulser
- 2006
Erweiterung des Vertikaldrehens durch die Pick-up-Baureihe F15
- 2009
Übernahme durch die DHG, eine familiengeführte Beteiligungsgesellschaft
- 2010
Auslieferung der ersten Dreh- und Wälzfräszentren sowie Transferlinien der Wellenkomplettbearbeitung
- 2011
Erweiterung der V-Baureihe (Doppelspindelmaschine) sowie Einführung der P-Baureihe
- 2014
Einführung des neuen Designs in den F- und V-Baureihen
- 2015
Eröffnung der neuen Montagehalle und Photovoltaikanlage für ca. 200.000 kWh pro Jahr
- 2019
Ca. 100 Mitarbeiter und ca. 25 Mio. Euro Umsatz
- 2020
Entwicklung der neuen Pick-Up-Maschine NXT
- 2022
Erstellung des Carbon Footprint im Rahmen der Nachhaltigkeitsstrategie
