Hersteller von kundenindividuellen Rohrbiegemaschinen, Biegezellen, Profil- und Blechbiegeanlagen sowie Biegewerkzeugen, Made in Germany.
Schwarze-Robitec GmbH & Co. KG
Köln (Hauptsitz, Werk) · US-NiederlassungNeu auf Amplifa
Über Schwarze-Robitec
Schwarze-Robitec ist ein Kölner Maschinenbauunternehmen, das seit über 80 Jahren Rohrbiegemaschinen und komplette Rohrbiegelösungen entwickelt und fertigt. Das Portfolio umfasst CNC-Rohrbiegemaschinen in hydraulischer, (teil-)elektrischer und hybrider Ausführung, Dornbiegemaschinen, Blechbiegemaschinen (Platebender PB), Profilbiegemaschinen (Sectionbender SB), den patentierten TorqueFormer für torsionsüberlagertes 3D-Umformen, Membranrohrwandmaschinen (FL-Serie) für den Kessel- und Kraftwerksbau sowie vollautomatische Biegezellen mit Rohrzuführung, Handling, Endenbearbeitung und integrierter Qualitätskontrolle. Ergänzt wird das Angebot durch modul konfigurierbare Biegewerkzeuge, Steuer- und Messtechnik, Perforiermaschinen, Säge- und Mikroschmiereinrichtungen sowie Generalüberholungen eigener und fremder Maschinen. Die Maschinen verarbeiten Stahl, Edelstahl, Aluminium, Titan, Kupfer, Nickellegierungen und Eisen, von der Einzelfertigung bis zur Großserie. Kunden kommen aus Automotive, E-Mobilität, Chemie-Anlagenbau, Kessel- und Kraftwerksbau, Schiffbau, Offshore, Luftfahrt, Kälte- und Klimatechnik sowie der Möbelindustrie. Der Hauptsitz mit Werk liegt in Köln; 2015 wurde eine US-Niederlassung aufgebaut.
- Standort
- Köln
- Verfahren
- Rohrbiegen (Kaltbiegen, Dornbiegen), Rohrbiegen Heavy Duty (CNC-Rohrbiegen für Chemie-Anlagenbau, minimale Ovalität), Biegen von Doppelwandrohren, Biegen von beflanschten Rohren (Flanschrohreinrichtungen), Bördeln, Rohrperforieren (Perforiermaschinen), Automatisches Rohrbiegen in vollautomatischen Biegezellen (Automobilzulieferindustrie), Dornbiegen von dünnwandigen Rohren mit sehr kleinen Radien
- Werkstoffe
- Stahl, Nickellegierungen, Eisen, Edelstahl / rostfreier Stahl, Aluminium, Titan, Kupfer, Stahlrohr (max. 25 mm Durchmesser, 2 mm Wandstärke auf CNC 25 E TB MR)
- Zertifikate
- Integrierte Qualitätskontrolle in Biegezellen
- Gegründet
- Über 80
- Branchen
- Automotive und Automobilzulieferindustrie, E-Mobilität / Batterietechnik, Chemie-Anlagenbau, Kessel- und Kraftwerksbau, Schiffbau, Offshore-Industrie
- 01
Beratung und Konstruktion der kundenindividuellen Biegelösung
- 02
Werkzeug- und Komponentenfertigung
- 03
Maschinenbau/Anlagenbau (inkl. Biegezellen als Generalunternehmer)
- 04
Montage und Vorabnahme im Werk
- 05
Inbetriebnahme vor Ort
- 06
Service, Wartung, Generalüberholung
Werkstoffe und Verfahren
Stahl
Standardwerkstoff für Rohr- und Biegeanwendungen, u. a. Stahlrohre bis 25 mm Durchmesser auf der CNC 25 E TB MR.
Edelstahl / rostfreier Stahl
Für chemikalienführende Leitungen mit minimaler Ovalität, z. B. Molchrohre im Chemie-Anlagenbau.
Aluminium
Leichtbauwerkstoff für komplexe Rohrgeometrien, u. a. auf der CNC 40 Rotary.
Titan
Anspruchsvoller Werkstoff für die Luftfahrt und anspruchsvolle Biegeaufgaben.
Kupfer
Werkstoff u. a. für Busbar- und Leiterstabbiegen in der E-Mobilität.
Nickellegierungen
Hochfeste Spezialstoffe für den Chemie-Anlagenbau, bearbeitbar mit Mehrfachbiegewerkzeugen.
Eisen
Werkstoff für Rohrsysteme im Anlagenbau.
Blechbiegen (Platebender PB)
Rollenbiegen von Blechen mit Materialdicken von wenigen Millimetern bis 125 mm mit drei oder vier Rollen.
Profilbiegen (Sectionbender SB)
Biegen von Flach-, Winkel-, T-, C- und Sonderprofilen, Standardausstattung mit elf Achsen.
TorqueFormer
Patentiertes Freiformbiegeverfahren, das Profile torsionsüberlagert dreidimensional umformt.
Standorte
Köln
DEHauptsitz, Produktions- und Vertriebsstandort (Werk)
- Losgröße
- Einzelfertigung bis Großserie
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Titan, Kupfer, Nickellegierungen
- CNC 220 HD MW
- CNC MR
- CNC 25 E TB MR
- CNC 40 Rotary
- Platebender PB
- Sectionbender SB
- TorqueFormer
- FL-Maschinenserie

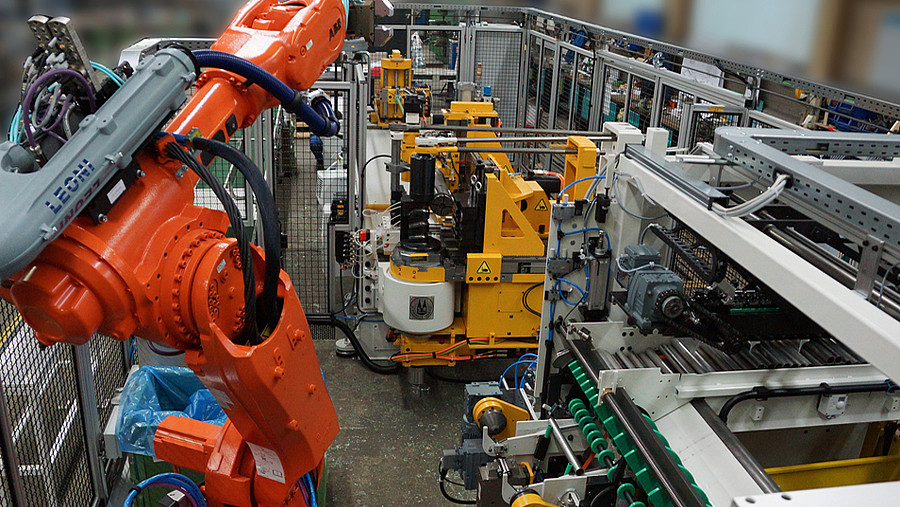

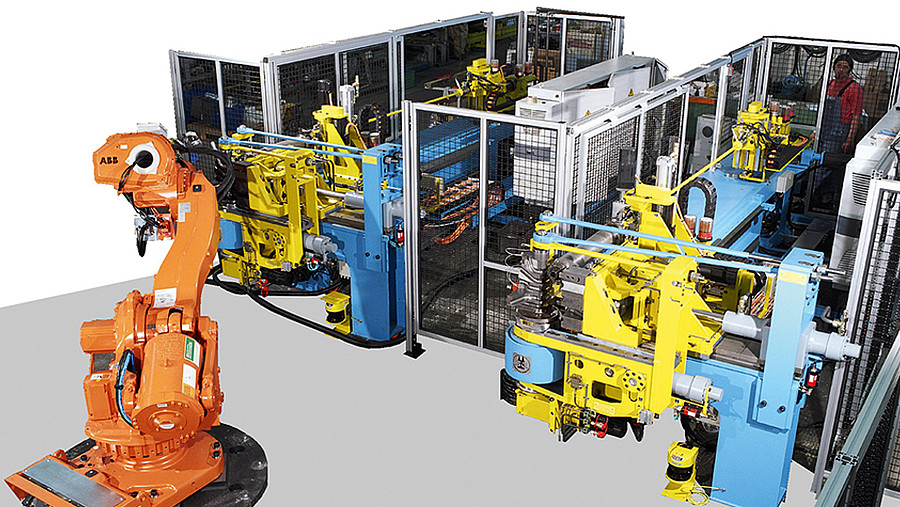

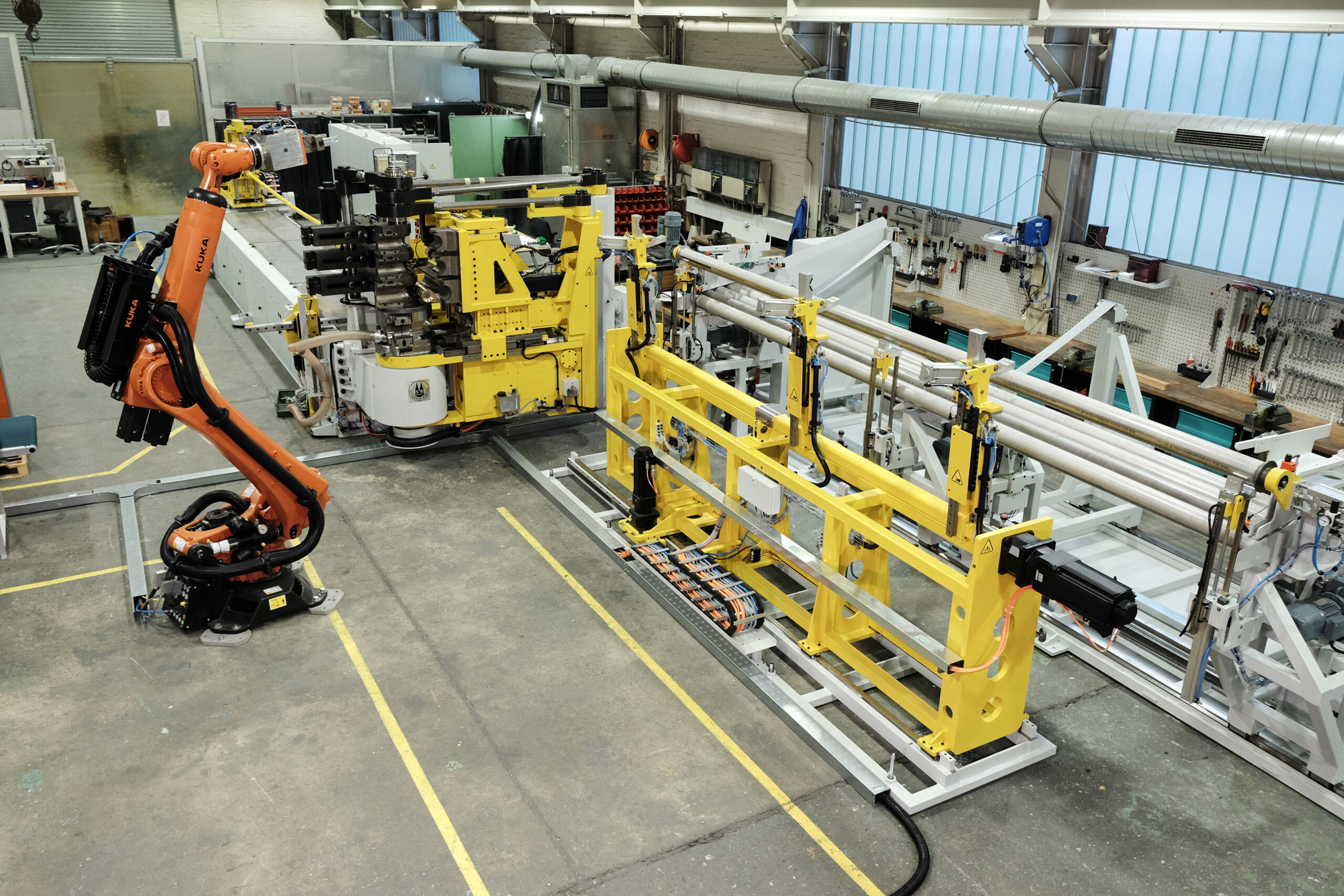

- Vollautomatische Biegezellen
US-Niederlassung
USVertriebsniederlassung (2015 aufgebaut)
Maschinen und Lösungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Rohrbiegen (Kaltbiegen, Dornbiegen)Umformung | – | – | – | Einzelfertigung – Großserie | Stahl, Nickellegierungen, Eisen, Edelstahl, Aluminium, Titan, Kupfer |
| Rohrbiegen Heavy Duty (CNC-Rohrbiegen für Chemie-Anlagenbau, minimale Ovalität)Umformung | – | 5 m (Rohrlänge CNC 220 HD MW) | – | – | Stahl, Nickellegierungen, Eisen, Edelstahl |
| Biegen von DoppelwandrohrenUmformung | – | – | – | – | – |
| Biegen von beflanschten Rohren (Flanschrohreinrichtungen)Umformung | – | – | – | – | – |
| BördelnUmformung | – | – | – | – | – |
| Rohrperforieren (Perforiermaschinen)Umformung | – | – | – | – | – |
| Automatisches Rohrbiegen in vollautomatischen Biegezellen (Automobilzulieferindustrie)Umformung | – | – | – | Massenproduktion/Großserie | hochfeste und leichte Werkstoffe, Rohre mit geringen Wandstärken |
| Dornbiegen von dünnwandigen Rohren mit sehr kleinen RadienUmformung | – | – | – | – | – |
| Herstellung von Rohr- und Profilhalbzeugen mit integrierter QualitätskontrollePrüfung | – | – | – | – | – |
| Schneiden/Trennen von Rohren (Trennanlagen, gesteuerte Sägeeinrichtung)Zerspanung | – | – | – | – | – |
| Membranrohrwand-Biegen (FL-Maschinenserie, Kessel-/Kraftwerksbau)Umformung | – | 25.000 mm und mehr × 3.600 mm | – | – | – |
| BusbarbiegenUmformung | – | – | – | – | – |
| Rohrbiegen vollelektrisch (CNC 25 E TB MR, kleine Durchmesser)Umformung | – | – | – | – | Stahl, Edelstahl |
| Rohrbiegen mit Rotary-Funktion (beidseitiges Biegen links/rechts in einem Arbeitsgang)Umformung | – | – | – | – | Aluminium, Titan, Kupfer, Stahl, Edelstahl |
| Blechbiegen (Platebender PB, 3 oder 4 Rollen)Umformung | – | – | – | – | Bleche |
| Profilbiegen (Sectionbender SB, Flach- und Winkeleisen, T-, C- und Sonderprofile)Umformung | – | – | – | – | Flacheisen, Winkeleisen, T-Profile, C-Profile, Sonderprofile, schwere Profile |
| Torsionsüberlagertes dreidimensionales Umformen von Profilen (TorqueFormer, Freiformbiegeverfahren)Umformung | – | – | – | – | – |
| 1D/3D-Biegen (zwei Biegeradien in einer Rohrschlange)Umformung | – | – | – | – | – |
| Endenbearbeitung von Rohren (in Biegezellen integriert)Zerspanung | – | – | – | – | – |
| Generalüberholung von RohrbiegemaschinenEngineering | – | – | – | – | – |
| Baugruppenüberholung von RohrbiegemaschinenEngineering | – | – | – | – | – |
| Herstellung von Biegewerkzeugen (einrillige und Mehrfachradius-Biegewerkzeuge, inkl. speziellerEngineering | – | – | – | – | – |
| Konzeption und Bau kundenspezifischer Biegezellen/Anlagen (Generalunternehmer)Engineering | – | – | – | – | – |
9 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

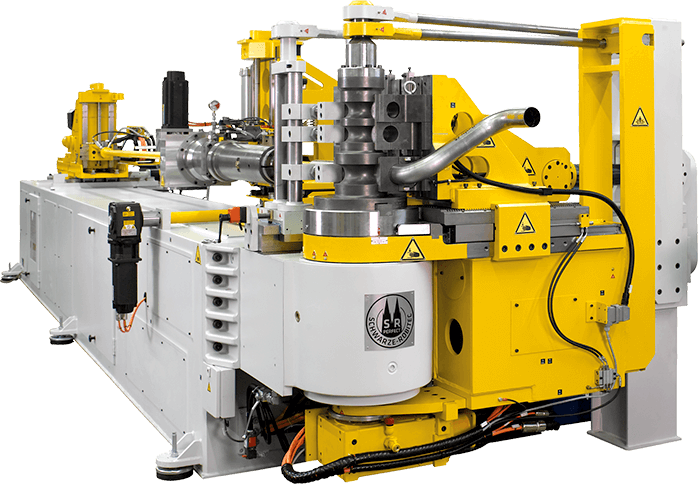

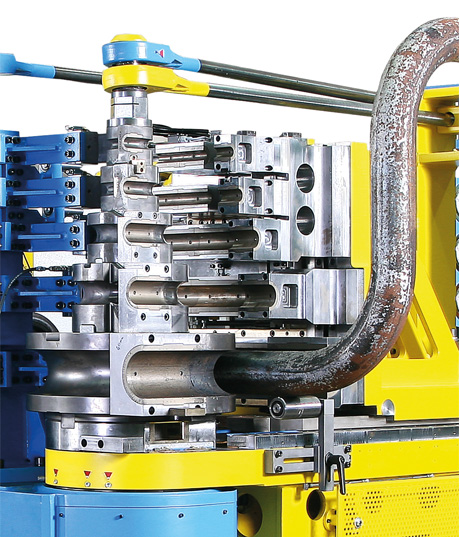

| CNC-Rohrbiegemaschine Heavy Duty mit Mehrfachbiegewerkzeug | Schwarze-Robitec CNC 220 HD MW | – | Rohre max. 219,1 x 12,7 mm Durchmesser/Wand, Rohrlänge bis 5 m | – | Köln (Hersteller) |
| Dornbiegemaschinen-Serie CNC MR (mit Mehrfachbiegewerkzeugen) | Schwarze-Robitec CNC MR | – | – | – | Köln (Hersteller) |
| Vollelektrische CNC-Rohrbiegemaschine | Schwarze-Robitec CNC 25 E TB MR | – | Stahlrohre bis 25 mm Durchmesser bei 2 mm Wandstärke; Edelstahlrohre bis 20 mm bei 1,5 mm Wandstärke | – | Köln (Hersteller) |
| CNC-Rohrbiegemaschine mit Rotary-Funktion (frei drehbarer Biegekopf) | Schwarze-Robitec CNC 40 Rotary | – | Rohrdurchmesser 6 bis 40 mm | – | Köln (Hersteller) |
| Blechbiegemaschine (3 oder 4 Rollen) | Schwarze-Robitec Platebender PB | – | Blechdicken von wenigen mm bis 125 mm | – | Köln (Hersteller) |
| Profilbiegemaschine (variable Rollenanzahl, 11 Achsen Standard) | Schwarze-Robitec Sectionbender SB | – | – | – | Köln (Hersteller) |
| Profilumformmaschine, torsionsüberlagert 3D (patentiert) | Schwarze-Robitec TorqueFormer | – | – | – | Köln (Hersteller) |
| Membranrohrwandmaschine | Schwarze-Robitec FL-Maschinenserie | – | Rohrwandbreite max. 3.600 mm, Länge 25.000 mm und mehr | – | Köln (Hersteller) |
| Vollautomatische Biegezelle | Schwarze-Robitec | – | – | – | Köln (Hersteller) |
Zusatzleistungen
Referenzkunden
Qualität
Schwarze-Robitec integriert auf Wunsch Messsysteme zur Qualitätskontrolle direkt in die Biegezellen, sodass ausschließlich fehlerfrei gebogene Rohre weiterbearbeitet werden; bei Generalüberholungen werden alle Schweißnähte geprüft und die Maschinensicherheit vollständig neu aufgebaut.
| Nachweis | Köln |
|---|---|
| Integrierte Qualitätskontrolle in Biegezellen |
Historie
- 2013
Heike Ahlers steigt in den Bereich Business Development ein.
- 2014
Zehnter Messeauftritt auf der Tube Düsseldorf; Vorstellung der Serien Platebender PB, Sectionbender SB und des TorqueFormer auf der EuroBLECH.
- 2015
Aufbau der US-Niederlassung; Artikel zum Chemie-Anlagenbau.
- 2019
Auslieferung der vollelektrischen CNC 25 E TB MR an den chinesischen Automobilzulieferer Changzhou Liangxu Vehicle Accessories.
- 2020
Artikel zur Generalüberholung von Rohrbiegemaschinen als Alternative zum Neukauf.
- 2021
Neuausrichtung der Vertriebsspitze (Heike Ahlers, Philipp Knobloch); Vorstellung der CNC 40 Rotary Biegezelle.
- 2023
Erster Auftritt auf der Battery Show Europe Expo in Stuttgart mit der CNC 25 E TB MR.
- 2025
Aktualisierung der Allgemeinen Liefer- und Zahlungsbedingungen (Stand 05.2025).
- 2026
Geplante Messeauftritte auf der SMM (Schiffbau) und der Fabtech in Las Vegas.
