MEMS-basierte EHD-Printheads und Print Engines für ultrascharfes elektrostatisches Mikrodrucken
Scrona AG
Zürich (Grubenstrasse 9, 8045)Neu auf Amplifa
Über Scrona
Scrona AG ist ein Spin-off der ETH Zürich mit Sitz in Zürich und hat die weltweit erste MEMS-basierte Multi-Düsen-Plattform für elektrohydrodynamisches Drucken (EHD) entwickelt. Die als InkLogic™ bezeichnete Technologie erreicht eine Druckauflösung von rund 1 µm – etwa hundertfach höher als konventioneller Inkjet – und verarbeitet dank elektrostatischer Tropfenerzeugung auch hochviskose Materialien bis über 10'000 cPs. Das Kernprodukt ist die GEN3-Printhead-Plattform (GEN3-8 mit 8 digitalen Düsen, GEN3-Custom mit 1–256 digital adressierbaren Düsen, Footprint 52 × 28 mm) samt zugehöriger Print Engine zur Integration in Fremdsysteme. Den eigenen MEMS-Chip fertigt Scrona in einem internen Mikrofabrikationslabor; Material- und Anwendungstests erfolgen im Applikationslabor im ISO 7-Reinraum in Zürich und Taiwan. Für R&D und Kleinserien wird ein hochpräziser EHD-LabPrinter (Druckfläche 150 × 150 mm, Positioniergenauigkeit 1 µm) über den Partner Notion Systems angeboten. Zielbranchen sind Elektronik, Life Sciences, Halbleiter Advanced Packaging und Photonik sowie Display- und PCB-Fertigung.
- Standort
- Zürich
- Verfahren
- Elektrostatisches Drucken (Electrostatic / EHD Printing, InkLogic™), MEMS-basierter EHD-Multi-Düsen-Druck (GEN3-8, 8 digitale Düsen), GEN3 Custom Printhead (1-256 digitale Düsen), Hochpräzises EHD-LabPrinter Drucken (R&D und Kleinserien), Joint Development Projects / kundenspezifische Printheads, Material- und Anwendungstests im eigenen Applikationslabor (ISO 7 Cleanroom, Zürich und Taiwan), Vertrieb des LabPrinters über Partner (Notion Systems), Print Engine für Integration in Fremdsysteme
- Werkstoffe
- Funktions- und Inkjet-Tinten (dünnflüssig), Hochviskose Materialien (>10'000 cps möglich), Tinten im Viskositätsbereich 4-300 cPs (GEN3-8), Tinten im Viskositätsbereich 4-10'000 cPs (GEN3 Custom), InkLogic™ Elektrostatisches Drucken (EHD), MEMS-Printhead mit 8 digitalen Düsen, Custom-Printhead mit 1–256 digitalen Düsen, Hochpräziser EHD-LabPrinter
- Zertifikate
- ISO 7 Reinraum (Applikationslabor)
- Branchen
- Elektronik, Life Sciences, Halbleiter Advanced Packaging, Photonik, Display, PCB
- 01

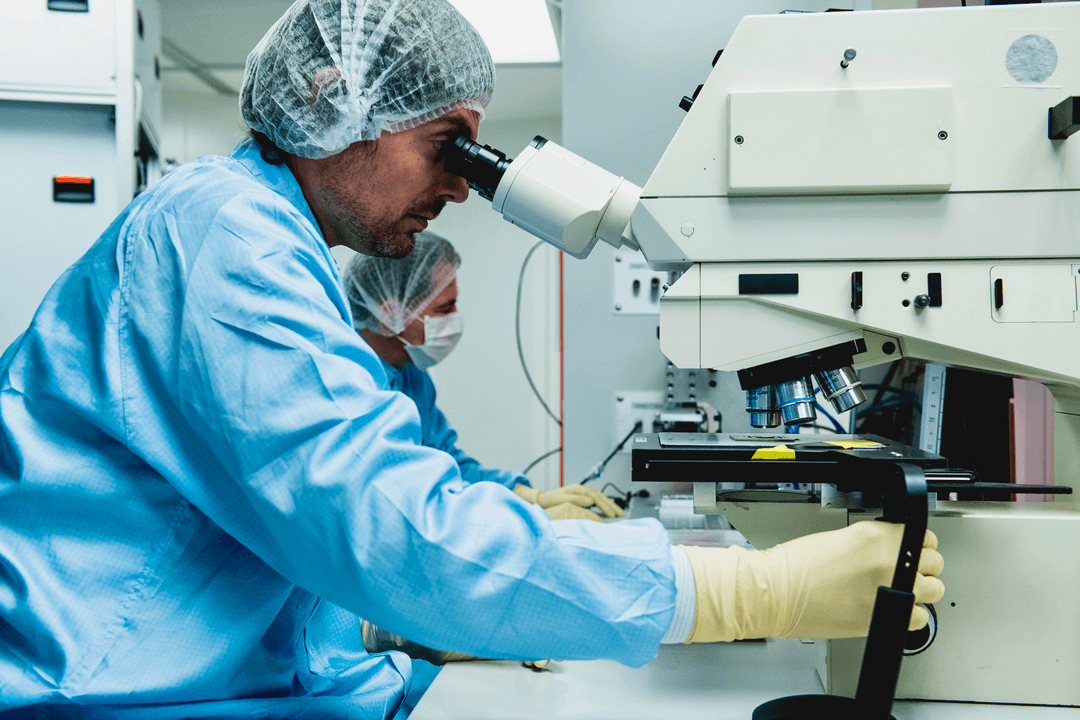

MEMS-Mikrofabrikation der EHD-Chips im eigenen Labor
- 02
Entwicklung und Fertigung der GEN3-Printheads
- 03
Integration in die proprietäre Print Engine
- 04

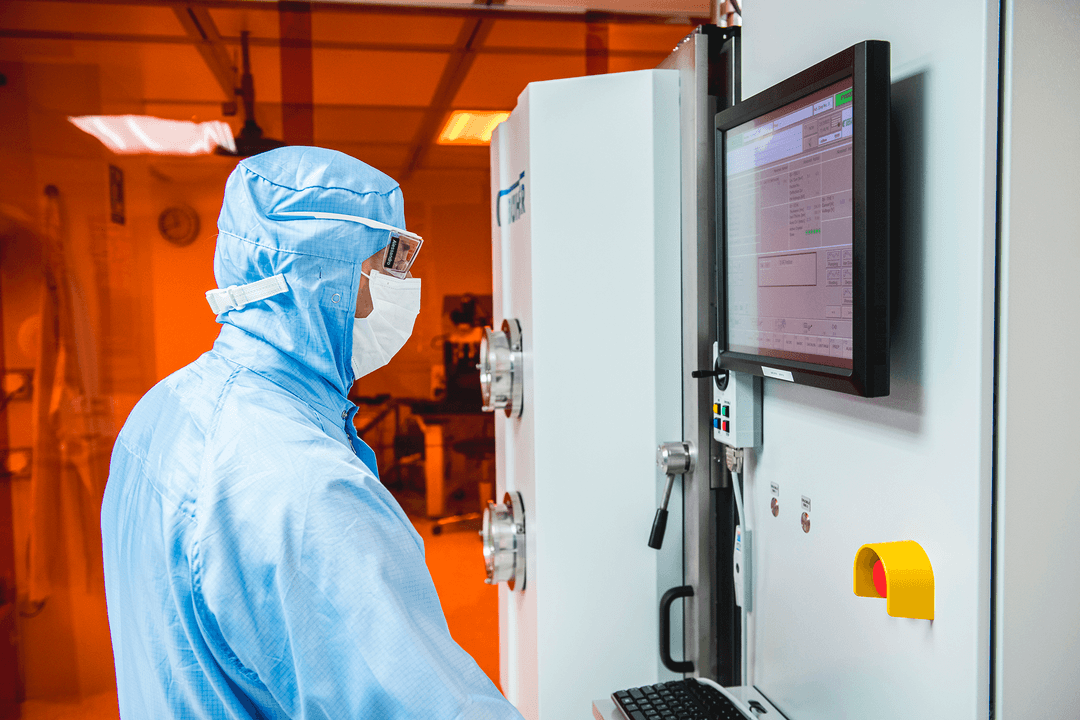

Material- und Anwendungstests im ISO 7-Reinraum
- 05
Vertrieb über Partner (Notion Systems, K1 Solution) und Joint Development
Materialien & Verfahren
InkLogic™ Elektrostatisches Drucken (EHD)
Elektrohydrodynamisches Drucken mit Auflösung um 1 µm und skalierbaren MEMS-Düsen für die industrielle Mikrofabrikation.
MEMS-Printhead mit 8 digitalen Düsen
Standard-Printhead mit Düsen-Viskositätsbereich 4–300 cPs, Positioniergenauigkeit besser als 1 µm und integriertem Düsentreiber.
Custom-Printhead mit 1–256 digitalen Düsen
Kundenspezifisches MEMS-/Düsenlayout mit Viskositätsbereich 4–10'000 cPs für Joint Development Projects.
Hochpräziser EHD-LabPrinter
Für R&D und Kleinserien mit Granitmaschinenbett, Vibrationsisolierung, Linear-Motor-XY-Bühne, 1 µm Positioniergenauigkeit und 50 nm Wiederholgenauigkeit.
Funktions- und Inkjet-Tinten
Dünnflüssige wie auch über 100-mal viskosere Materialien als druckbare Funktionsmedien.
Standorte
Zürich
CHHauptsitz, MEMS-Mikrofabrikationslabor, Applikationslabor im ISO 7-Reinraum
- Losgröße
- R&D und Kleinserien (LabPrinter)
- Werkstoffe
- Funktions- und Inkjet-Tinten 4–10'000 cPs
- GEN3-8 Printhead
- GEN3-Custom Printhead
- Hochpräziser EHD-LabPrinter
- MEMS-Mikrofabrikationslabor
- ISO 7-Reinraum-Applikationslabor
Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Elektrostatisches Drucken (Electrostatic / EHD Printing, InkLogic™)Additiv | – | – | – | – | – |
| MEMS-basierter EHD-Multi-Düsen-Druck (GEN3-8, 8 digitale Düsen)Additiv | Positioniergenauigkeit besser als 1µm | 52 x 28mm (Footprint Printhead) | – | – | Tinten/flüssige Funktionsmaterialien 4-300 cPs |
| GEN3 Custom Printhead (1-256 digitale Düsen)Additiv | Positioniergenauigkeit besser als 1µm | – | – | – | Tinten/flüssige Funktionsmaterialien 4-10'000 cPs |
| Hochpräzises EHD-LabPrinter Drucken (R&D und Kleinserien)Additiv | Positioniergenauigkeit 1 µm; Wiederholgenauigkeit 50 nm | 150 mm x 150 mm (Druckfläche) | – | – | – |
5 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| MEMS-basierter EHD-Printhead | Scrona GEN3-8 | – | Footprint 52 x 28 mm, Arbeitsabstand typisch 1 mm bei maximaler Auflösung | 2024 | Zürich |
| MEMS-basierter EHD-Printhead (Custom) | Scrona GEN3-Custom | – | 1-256 digital adressierbare Düsen, customizable MEMS/Düsenlayout | 2025 | Zürich |
| Hochpräzises EHD-LabPrinter | Notion Systems (mit Scrona Print Engine) | – | Druckfläche 150 mm x 150 mm; Präzisions-Granitmaschinenbett auf Vibrationsisolationsplattform | – | Zürich |
| MEMS-Mikrofabrikationslabor (interner Chip-Fertigung) | Scrona | – | – | – | Zürich |
| Applikationslabor im ISO 7-Reinraum | Scrona | – | – | – | Zürich und Taiwan |
Zusatzleistungen
Referenzkunden
Qualität
Material- und Anwendungstests werden im eigenen Applikationslabor im ISO 7-Reinraum in Zürich und Taiwan durchgeführt. Die Druckpositioniergenauigkeit liegt besser als 1 µm, die Wiederholgenauigkeit des LabPrinters bei 50 nm.
| Nachweis | Zürich |
|---|---|
| ISO 7 Reinraum (Applikationslabor) |
Historie
- 2018
Erster MEMS-basierter Multi-Nozzle-Printhead als ETH-Zürich Spin-off
- 2022
Imprint mit Firmensitz Grubenstrasse 9, Zürich
- 2024
Release der GEN3-Printhead-Plattform (GEN3-8, 8 digitale Düsen)
- 2025
Startup Innovation Challenge Gewinner bei IEEE ECTC 2025 in Dallas; Vertriebsabkommen mit K1 Solution für den koreanischen Markt
