Seteco – Fertigung

Technologierepräsentanz und Sourcing-Plattform für Halbleiter-Anlagen, Metrologie, Inspektion und Ersatzteile in Europa

SE

Seteco

FreiamtNeu auf Amplifa

2004Gegründet
1Standort (Freiamt)
1000+Ersatzteile im eigenen Lager
3Offizielle Technologierepräsentanzen
20+Jahre Halbleiter-Vertrieb & Service

Über Seteco

Seteco wurde 2004 in Freiamt (Schwarzwald) gegründet und ist als Einzelunternehmen exklusiv in der Halbleiterbranche tätig. Das Unternehmen verbindet Anbieter von Halbleitertechnologie mit europäischen Fabs, OEMs und Forschungsinstituten durch Technologierepräsentanz, technischen Vertrieb, Ersatzteilbeschaffung und Anlagenlösungen. Offiziell vertreten wird GTI (METREX) mit remanufactured CD-SEM-, DR-SEM- und Darkfield-Inspektionssystemen auf Applied-Materials-Basis, Comet mit 2D- und 3D-Röntgen-/CT-Inspektionssystemen sowie CMTec mit gebrauchten und aufgearbeiteten Wire- und Die-Bondern samt Pull- und Shear-Testern. Daneben betreibt Seteco eine eigene Sourcing-Plattform mit über 1000 Ersatzteilen auf Lager für Plattformen von August/Rudolph Technologies (ONTO), KLA Tencor, AMAT und Comet Yxlon und beschafft schwer auffindbare, obsolete Komponenten über ein europäisches und weltweites Partnernetzwerk. Ergänzend bietet das Unternehmen Software-Lösungen für Datenanalyse, Defect Mapping und Recipe Management sowie technische Beratung zur Markterschließung in Europa. Kunden stammen aus Halbleiterindustrie, Electronics, Automotive, Power Electronics, MEMS und Sensorik.

Standort
Freiamt
Verfahren
CD-SEM Messung (Critical Dimension Metrology), Defect Review DR-SEM, Darkfield Patterned Wafer Inspection (Defekte ab 70 nm), Wafer- und Maskeninspektion (remanufactured Platforms), 2D & 3D X-Ray / CT Inspektion (zerstörungsfreie Prüfung), Wire Bonding (refurbished Anlagen), Die Bonding (refurbished Anlagen), Pull & Shear Testing (Bond-Tests)
Werkstoffe
SiC (Siliziumkarbid), GaAs (Galliumarsenid), InP (Indiumphosphid), Glas (Substrate), III-V-Halbleiter
Gegründet
2004
Branchen
Halbleiterindustrie, Fabs, OEMs, Advanced Packaging, Electronics, Automotive
  1. 01

    Technologierepräsentanz & Business Development

  2. 02

    Technischer Vertrieb

  3. 03

    Ersatzteil-Sourcing (Lager, Partnernetzwerk, Beschaffung)

  4. 04

    Refurbished Equipment & Inspektionssysteme

  5. 05

    Service, Training & Applications Support

  6. 06

    Software & technische Beratung

Werkstoffe & Anwendungen

SiC

SiC (Siliziumkarbid)

Substratmaterial, das per CD-SEM-Metrologie auf Applied-Materials-Plattformen gemessen wird.

GaAs

GaAs (Galliumarsenid)

Verbundhalbleiter-Substrat, geeignet für Metrologie und Defect Review.

InP

InP (Indiumphosphid)

III-V-Substrat, das von GTI-Metrologiesystemen abgedeckt wird.

III-V

III-V-Halbleiter

Materialklasse für Compound-Substrate im CD-SEM- und DR-SEM-Einsatz.

Glas

Glas (Substrate)

Glassubstrate, die im Rahmen der Critical-Dimension-Metrologie bearbeitet werden.

Standorte

Standort Freiamt

Freiamt

DE

Hauptsitz, Vertrieb & Repräsentanz

  • CD-SEM / DR-SEM Metrologiesysteme (GTI/METREX, VERITY NextGEN, SEMVision NextGEN)
  • Darkfield-Inspektionssysteme (Compass, Complus, WF)
  • 2D & 3D Röntgen-/CT-Inspektionssysteme (Comet CA20, Cheetah EVO, FF series)
  • Wire Bonder / Die Bonder (refurbished, CMTec)
  • Pull & Shear Tester (CMTec)
  • Wafer- und Reticle-Inspektionssysteme (remanufactured, RTEX)
  • Ersatzteil-Lager (1000+ Teile)

Ersatzteile & Anlagen

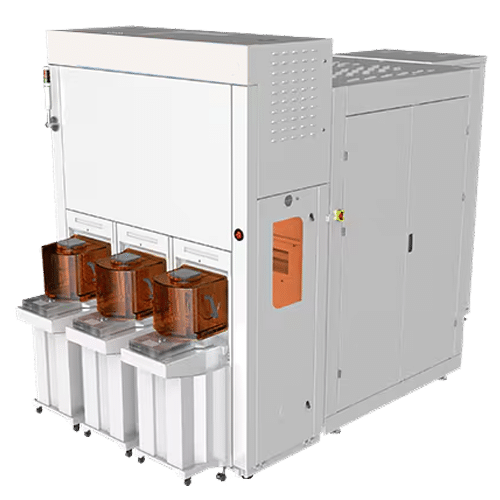

VeritySEM CD-SEM (GTI/METREX)
VeritySEM CD-SEM (GTI/METREX)Critical-Dimension-Metrologie · Halbleiterindustrie

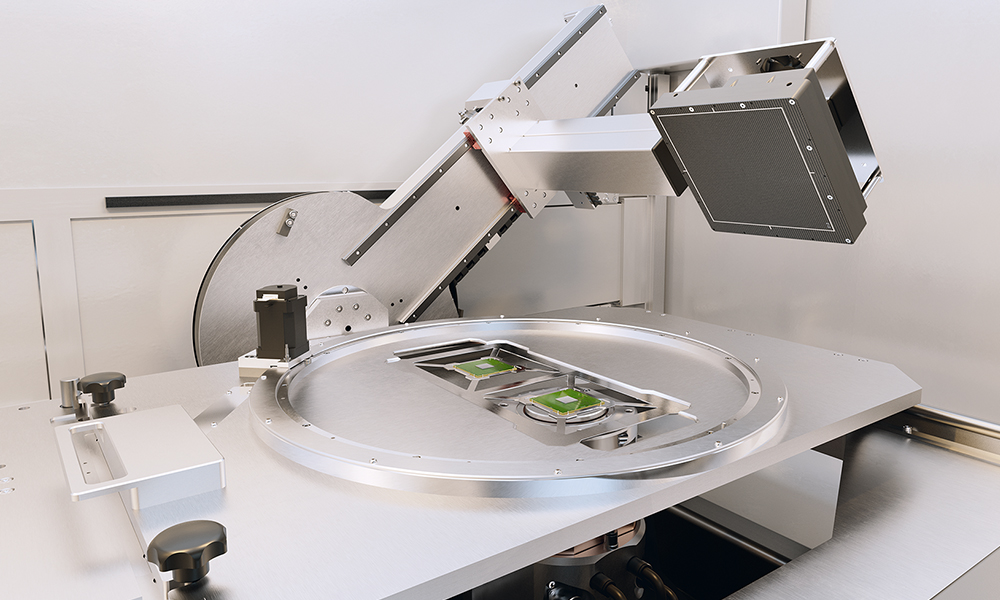

Comet CA20 NextGen
Comet CA20 NextGen2D-/3D-Röntgeninspektion · Advanced Packaging

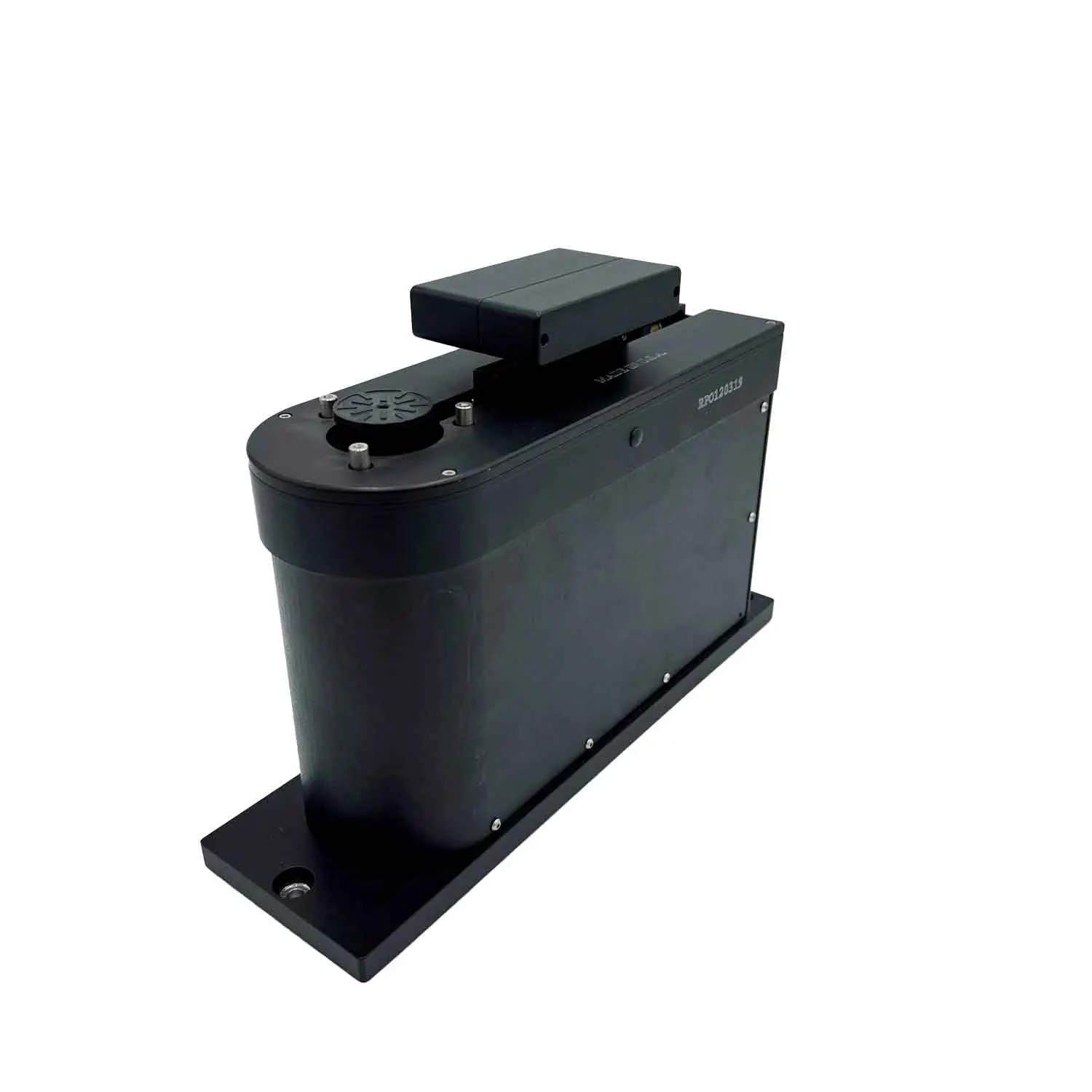

Genmark Wafer Pre-Aligner (Ersatzteil)
Genmark Wafer Pre-Aligner (Ersatzteil)Spare Parts · Waferhandling

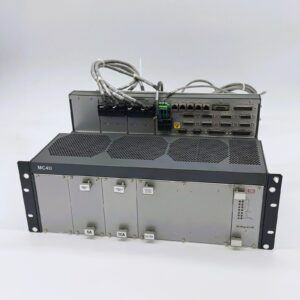

ACS Motion Control MC4U
ACS Motion Control MC4UErsatzteil · Rudolph F30

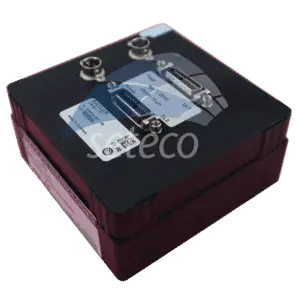

Basler A404kc-rt Review-Kamera
Basler A404kc-rt Review-KameraErsatzteil · Inspektion

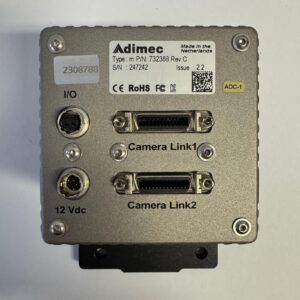

Adimec Camera 732388
Adimec Camera 732388Ersatzteil · Inspektion

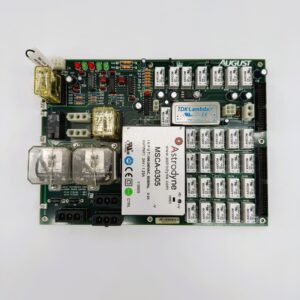

August Technology VS/Xport Power Control Board
August Technology VS/Xport Power Control BoardErsatzteil · Wafer-Inspektion

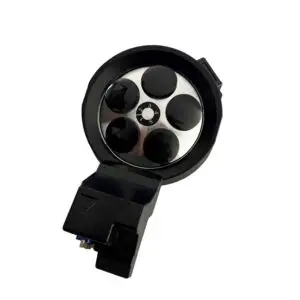

Olympus Motorized Objective Turret
Olympus Motorized Objective TurretErsatzteil · Mikroskopie

Einblicke in die Fertigung

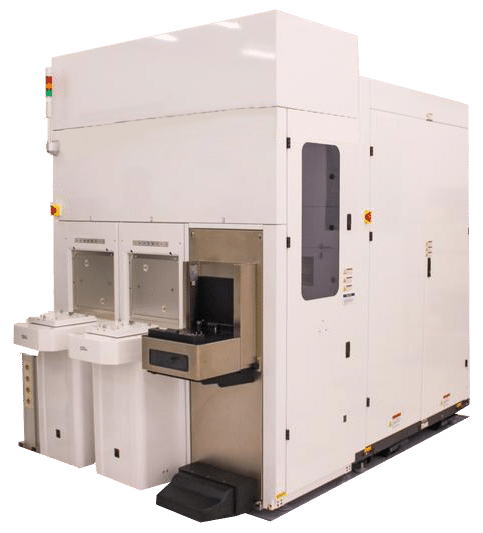

Critical-Dimension-Image eines GTI NextGen-Systems
Critical-Dimension-Image eines GTI NextGen-Systems
Etrology Software-Lösung für Messdatenauswertung
Etrology Software-Lösung für Messdatenauswertung
GTI (Green Technology Investments) – offizielle Repräsentanz durch Seteco
GTI (Green Technology Investments) – offizielle Repräsentanz durch Seteco

Branchen

HalbleiterindustrieFabsOEMsAdvanced PackagingElectronicsAutomotivePower ElectronicsMEMSSensorikForschungsinstitute

Verfahren & technische Grenzen

VerfahrenToleranzMax. BauteilGewichtLosgrößeWerkstoffe
CD-SEM Messung (Critical Dimension Metrology)Prüfung––––SiC, GaAs, InP, Glas, III-V-Halbleiter, Silizium-Wafer
Defect Review DR-SEMPrüfung––––SiC, GaAs, InP, III-V-Halbleiter
Darkfield Patterned Wafer Inspection (Defekte ab 70 nm)Prüfung––––Silizium-Wafer
Wafer- und Maskeninspektion (remanufactured Platforms)Prüfung–––––
2D & 3D X-Ray / CT Inspektion (zerstörungsfreie Prüfung)Prüfung–––––
Wire Bonding (refurbished Anlagen)Fügen–––––
Die Bonding (refurbished Anlagen)Montage–––––
Pull & Shear Testing (Bond-Tests)Prüfung–––––
Spare Parts Sourcing & RefurbishmentEngineering–––––
Technische Beratung / Markterschließung / ProzessberatungEngineering–––––
Software-Lösungen (Datenanalyse, Defect Mapping, Recipe Management)Engineering–––––

7 Anlagen & Maschinen

MaschineHersteller / ModellAnzahlArbeitsraumBaujahrStandort
CD-SEM (Critical Dimension SEM)GTI (METREX, auf Applied Materials Basis) VeritySEM / VERITY NextGEN–Wafer 6"/150mm, 8"/200mm, 12"/300mm; Waferdicke bis 2mm–Freiamt, Deutschland (Vertrieb/Repräsentanz)
DR-SEM Defect Review SEM (mit/ohne FIB)GTI (METREX, auf Applied Materials Basis) SEMSVision NextGEN–Wafer 150-300mm; Waferdicke bis 2mm–Freiamt, Deutschland (Vertrieb/Repräsentanz)
Darkfield Inspection SystemGTI (METREX) Compass / Complus / WF–Patterned Wafer, Defekte ab 70 nm–Freiamt, Deutschland (Vertrieb/Repräsentanz)
2D & 3D X-Ray / CT InspektionssystemeComet CA20, Cheetah EVO, FF series CT–––Freiamt, Deutschland (Vertrieb/Repräsentanz)
Wire Bonder / Die Bonder (gebraucht/refurbished)CMTec AG–––Freiamt, Deutschland (Vertrieb)
Pull & Shear TesterCMTec AG–––Freiamt, Deutschland (Vertrieb)
Wafer- und Reticle-Inspektionssysteme (remanufactured)RTEX–––Freiamt, Deutschland (Vertrieb/Repräsentanz)

Zusatzleistungen

Technologie-Repräsentanz / Business DevelopmentTechnischer VertriebSpare-Parts-Sourcing (eigener Lagerbestand, Partnernetzwerk, Beschaffungsservice)Refurbished EquipmentX-Ray/CT-Inspektion (Comet)Metrologie CD-SEM/DR-SEM (GTI)Wire/Die Bonding & Pull/Shear Testing (CMTec)Software-Lösungen (Datenanalyse, Defect Mapping, Recipe Management)Technische Beratung / Markteintritt EuropaService, Training und Applications Support

Historie

  1. 2004

    Gründung in Freiamt mit spezialisiertem Halbleiter-Fokus.

  2. 2012

    GTI (Green Technology Investments) bietet Inspection- und Metrology-Lösungen auf Applied-Materials-Plattformen an.

  3. 2020er

    Über 20 Jahre Präsenz in Halbleiter-Vertrieb & Service, offizielle Repräsentanz von drei Technologiepartnern (GTI, Comet, CMTec).
