Hersteller von Laseroptiken, telezentrischen Objektiven, Präzisions-Asphären und kundenspezifischen Glasoptiken von 193 nm bis 2100 nm.
Sill Optics GmbH
Wendelstein (Hauptsitz, Entwicklung, Fertigung, Verwaltung)Neu auf Amplifa
Über Sill Optics

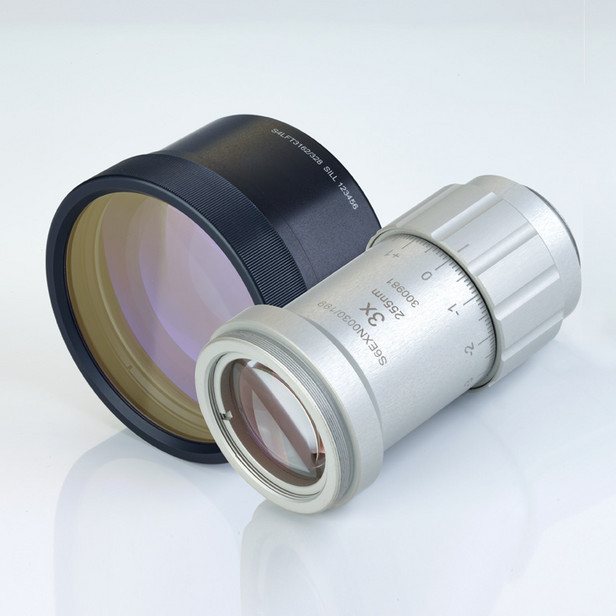

Die Sill Optics GmbH in Wendelstein bei Nürnberg entwickelt und fertigt transmittierende, rotationssymmetrische Glasoptiken: Laseroptiken wie Kollimations- und Fokussieroptiken, Strahlaufweiter und telezentrische Scanobjektive (ƒ-Theta) für Wellenlängen von 193 nm bis 2100 nm, telezentrische Objektive für die industrielle Bildverarbeitung sowie Präzisions-Asphären und Sonderoptiken wie Domes, rechteckige und segmentierte Linsen. Die Fertigung reicht vom Vorschleifen und Fräsen mit Diamant-Kronen-Werkzeugen über Feinschleifen, Polieren (inklusive MRF-Technologie für Asphären bis 200 mm) und Zentrieren bis zur hauseigenen Vergütung per E-Beam und IAD sowie Reinraummontage. Bearbeitet werden diverse optische Gläser, Quarzglas und CaF2; Linsendurchmesser von 4 bis 650 mm mit Oberflächengenauigkeiten bis Lambda/10. Kunden kommen aus Laser-Materialbearbeitung, Medizintechnik, Luft- und Raumfahrt, Halbleiter und Display, Bildverarbeitung, Quantentechnologie und Forschung. Am einzigen Standort in Wendelstein arbeiten rund 160 Mitarbeitende; gefertigt wird vom Prototyp (ab 1 Stück) über Kleinserien bis zu mittelgroßen Stückzahlen.
- Standort
- Wendelstein
- Verfahren
- Vorschleifen/Fräsen von Linsenradien mit Diamant-Kronen-Werkzeugen, Feinschleifen/Läppen von Linsenradien, Polieren von Linsen (inkl. interferometrische Prüfung), Zentrieren (Durchmesser und Ausrichtung zur optischen Achse), Optische Vergütung/Beschichtung (E-Beam, IAD, Anti-Reflex, absorptionsarme Vergütungen), Reinraummontage optischer Systeme, Fassungsherstellung / spanende Bearbeitung (Mechanikfertigung, Alignment Turning), Optikberechnung, optisches und mechanisches Design (Zemax OpticStudio, SolidWorks)
- Werkstoffe
- Optische Gläser (diverse), Quarzglas, CaF2 (Kalziumfluorid)
- Zertifikate
- ISO 9001:2015, ISO 9001
- Gegründet
- 1894
- Mitarbeiter
- ca. 160
- Branchen
- Laser-Materialbearbeitung, Luft- und Raumfahrt/Verteidigung, Medizintechnik, Halbleiter und Display, Automotive/E-Mobilität, Additive Fertigung
- 01
Optikberechnung und mechanisches Design (Zemax OpticStudio, SolidWorks)
- 02
Vorschleifen/Fräsen der Linsenradien mit Diamant-Kronen-Werkzeugen
- 03
Feinschleifen/Läppen
- 04
Polieren (inkl. MRF für Asphären)
- 05
Zentrieren
- 06
Vergütung (E-Beam, IAD, AR, absorptionsarm)
- 07
Fassungsherstellung (spanende Bearbeitung, Alignment Turning)
- 08
Reinraummontage
- 09
Prüfung und Endkontrolle
Werkstoffe und Verfahren
Optische Gläser (diverse)
Grundmaterial für Linsen und Objektive, bearbeitet als Presslinge oder Rundscheiben.
Quarzglas
Für Laseroptiken und Asphären mit hoher Leistungsdichte und geringer thermischer Linse.
CaF2 (Kalziumfluorid)
Für optische Vergütungen im UV-Bereich geeigneter Werkstoff.
Standorte
Wendelstein
DEHauptsitz, Entwicklung, Fertigung, Verwaltung
- Losgröße
- Prototypen ab 1 Stück, Kleinserien ab 10 Stück, mittelgroße Stückzahlen
- Werkstoffe
- Optische Gläser, Quarzglas, CaF2
- CNC-Maschinen (spanende Bearbeitung, Synchro Speed Verfahren)
- MRF-Anlage (Asphären bis 200 mm)
- Vergütungsanlagen (E-Beam)
- Vergütungsanlagen (IAD)
- Interferometer
- Wellenfrontsensor
- MTF-Messsystem
- Goniometer
- Autokollimatoren
- 3D-Messmaschine
- Laser-Prüfsysteme (1064/980/635/532/515/405/355 nm)
- Reinraum für Montage
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Vorschleifen/Fräsen von Linsenradien mit Diamant-Kronen-WerkzeugenZerspanung | – | 650 mm (Linsendurchmesser) | – | – | optische Gläser, Quarzgläser |
| Feinschleifen/Läppen von LinsenradienZerspanung | – | – | – | – | optische Gläser, Quarzgläser |
| Polieren von Linsen (inkl. interferometrische Prüfung)Oberfläche | Oberflächengenauigkeit bis Lambda/10 | 650 mm | – | – | optische Gläser, Quarzgläser |
| Zentrieren (Durchmesser und Ausrichtung zur optischen Achse)Zerspanung | Zentrierfehler Standard 3 arcmin, Präzision 0,5 arcmin | 4-650 mm | – | – | optische Gläser, Quarzgläser |
| Oberfläche | PV(fWD) bis 0,15 µm, RMSi < 0,025 µm | 200 mm (Asphären) | – | – | Quarzglas, optische Gläser |
| Optische Vergütung/Beschichtung (E-Beam, IAD, Anti-Reflex, absorptionsarme Vergütungen)Oberfläche | R < 0,2 % bis < 0,5 % | – | – | – | optische Gläser, Quarzglas, CaF2 |
| Reinraummontage optischer SystemeMontage | – | – | – | – | – |
| Fassungsherstellung / spanende Bearbeitung (Mechanikfertigung, Alignment Turning)Zerspanung | – | – | – | – | Metalle |
| Optikberechnung, optisches und mechanisches Design (Zemax OpticStudio, SolidWorks)Engineering | – | – | – | – | – |
| Prüfung | – | – | – | – | – |
| Engineering | Oberflächengenauigkeit bis Lambda/10 | 650 mm | – | 1 Stück (Prototypen) – mittelgroße Stückzahlen | optische Gläser, Quarzglas |

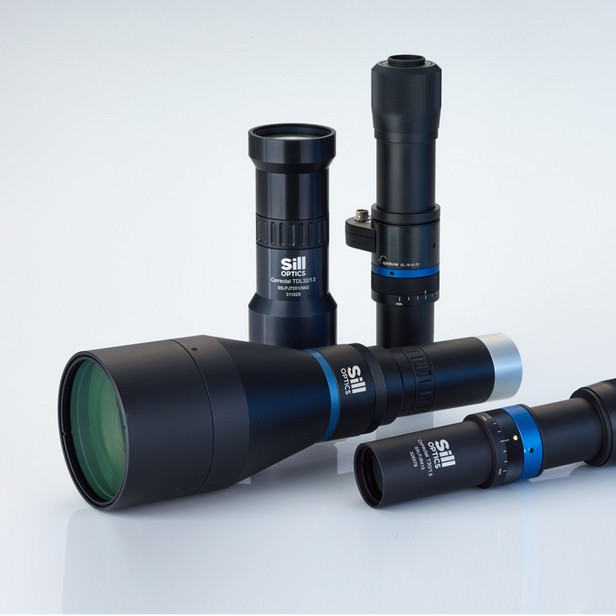

| Herstellung telezentrischer Objektive für industrielle BildverarbeitungMontage | – | – | – | – | optische Gläser |

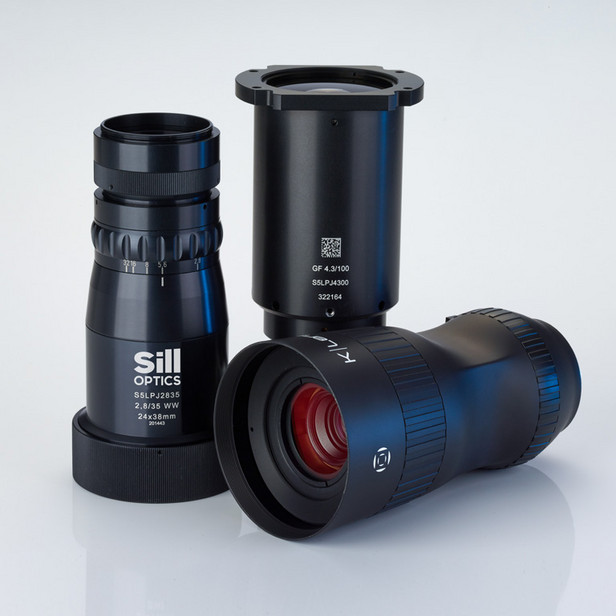

| Herstellung Präzisions-Asphären und Sonderoptiken (Dome, rechteckige und segmentierte Linsen)Engineering | – | – | – | – | Quarzglas, optische Gläser |
12 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Maschinen (spanende Bearbeitung, Mechanikfertigung, Synchro Speed Verfahren) | – | – | – | – | Wendelstein |
| MRF-Anlage (Magneto-Rheological-Finishing) | – | – | Asphären bis 200 mm Durchmesser | – | Wendelstein |
| Vergütungsanlagen (E-Beam) | – | – | – | – | Wendelstein |
| Vergütungsanlagen (IAD) | – | – | – | – | Wendelstein |
| Interferometer | – | – | – | – | Wendelstein |
| Wellenfrontsensor | – | – | – | – | Wendelstein |
| MTF-Messsystem | – | – | – | – | Wendelstein |
| Goniometer | – | – | – | – | Wendelstein |
| Autokollimatoren | – | – | – | – | Wendelstein |
| 3D-Messmaschine | – | – | – | – | Wendelstein |
| Reinraum für Montage | – | – | – | 2021-heute | Wendelstein |
| Laser-Prüfsysteme (1064 nm; 980 nm; 635 nm; 532 nm; 515 nm; 405 nm; 355 nm) | – | – | – | – | Wendelstein |
Zusatzleistungen
Qualität
Die Linsen werden nach der Optiknorm DIN EN ISO 10110 spezifiziert; jede Charge der Vergütungen wird geprüft und es erfolgt eine 100% Fertigungskontrolle. Das Qualitätsmanagementsystem ist nach DIN EN ISO 9001:2015 zertifiziert.
| Nachweis | Wendelstein |
|---|---|
| ISO 9001 |
Historie
- 1894
Gründung als Glasschleiferei durch Julius Ernst Sill
- vor 1980
Fertigung von Correctal Brillengläsern, Beleuchtungsobjektiven und Profilprojektionsobjektiven
- 1980–1990
Übernahme durch Melles Griot, Gründung der Abteilung Optikdesign, Start der Laseroptik-Produktion
- 1991–2000
Erwerb des Firmengeländes in Wendelstein, 100-jähriges Firmenjubiläum
- 2001–2010
Erweiterungsbau für Verwaltung, Montage und QS; Aufbau einer eigenen Vergütungsabteilung; Erweiterung der Mechanikfertigung
- 2011–2015
Fertigung großer Präzisionslinsen, Erweiterung der Messtechnik und der Asphärenfertigung
- 2016–2020
Beteiligung von Pinova, 125-jähriges Firmenjubiläum
- 2021
Aufbau eines Reinraums für die Montage, Ausbau der Großoptik (bis 600 mm Durchmesser), Beteiligung von DPE
