Präzisions-Dreh- und Frästeile per CNC-Zerspanung für Hydraulik, Pneumatik, Maschinenbau und Medizintechnik
SKL Maschinenbau GmbH
Altenstadt bei Schongau, DeutschlandNeu auf Amplifa
Familienunternehmen für CNC-Zerspanung
Die SKL Maschinenbau GmbH fertigt Präzisions-Dreh- und Frästeile nach Zeichnung in Losgrößen von 1 bis 10.000 am Standort Altenstadt bei Schongau. Das 1981 von Sebastian Schuster gegründete Familienunternehmen begann als Schlosser- und Maschinenbauhandwerk mit Fokus auf Hydraulikaggregate und hat sich zu einem auf CNC-Zerspanung spezialisierten Zulieferbetrieb für Handwerk und Industrie entwickelt. Der Maschinenpark umfasst 3-, 4- und 5-Achs-Bearbeitungszentren, Universaldrehmaschinen sowie ein Dreh-Fräszentrum DMG Mori CTX Beta 1250 TC mit Roboterbeschickung für die vollautomatisierte 6-Seiten-Komplettbearbeitung; gefertigt wird im Zweischichtbetrieb. Bearbeitet werden Aluminium, Baustähle, Automaten-, Vergütungs-, Einsatz- und Werkzeugstähle, Edelstahl, Messing und Kunststoffe wie POM, PA, PE, PVC und PEEK. Neben der Zerspanung bietet das Unternehmen Konstruktionsunterstützung, Materialbeschaffung, Teilewaschung, thermisches Entgraten (TEM), Veredelungsverfahren sowie die Montage zu einbaufertigen Baugruppen. Abnehmer kommen aus der Mobil- und Industriehydraulik, Pneumatik, Laser- und Forschungstechnik, dem Fahrzeug- und Maschinenbau sowie der Medizin- und Optischen Industrie.
- Standort
- Altenstadt
- Verfahren
- CNC-Fräsen 3-Achs, CNC-Fräsen 4-Achs, 5-Achs-Simultanfräsen, CNC-Drehen (mit Y-Achse und angetriebenen Werkzeugen), 6-Seiten-Komplettbearbeitung (Dreh-Fräszentrum, vollautomatisiert mit Roboterbeschickung), Bandsägen (Bandsägeautomat, Rohmaterialzuschnitt), Gehrungskreissäge (halbautomatisch bis ø 150 mm), Thermisches Entgraten (TEM-Entgraten, Knallgasreaktion 2500-3500°C)
- Werkstoffe
- Aluminium (diverse Aluminiumlegierungen), AlCuMgPb, AlCuMg1, AlMgSi, AlMg3, AlMg4,5Mn, AlZnMgCu1,5, Baustahl S235
- Zertifikate
- ISO 9001:2015
- Gegründet
- 1981
- Branchen
- Mobil- und Industriehydraulik, Pneumatik, Maschinen- und Anlagenbau, Laser- und Forschungstechnik, Fahrzeugbau/Automotive, Land- und Forstmaschinen
- 01
Konstruktionsunterstützung
- 02
Materialbeschaffung
- 03
Rohmaterialzuschnitt (Säge)
- 04
CNC-Drehen
- 05
CNC-Fräsen
- 06
TEM-Entgraten
- 07
Teilewaschung
- 08
Veredelung
- 09
Montage zu Baugruppen
- 10
Qualitätssicherung (3D-Messtechnik)
- 11
Verpackung und Versand
Werkstoffe und Verfahren
Aluminiumlegierungen (AlCuMgPb, AlCuMg1, AlMgSi, AlMg3, AlMg4,5Mn, AlZnMgCu1,5)
Vielfältig einsetzbar für Fräs- und Drehteile, unter anderem für Hydraulik- und Lasertechnik-Bauteile.
Baustähle S235, S355
Standardwerkstoffe des allgemeinen Maschinen- und Anlagenbaus.
Automatenstahl 11SMn30+C
Gut zerspanbarer Stahl für Drehteile in Serie.
Vergütungsstähle 42CrMo4, C45
Für hochbelastete Bauteile, auch mit Wärmebehandlung.
Einsatzstahl 16MnCr5
Für einsatzgehärtete Bauteile wie Zahnräder.
Werkzeugstähle
Für Bauteile im Werkzeugbau.
Edelstähle
Rostfreie Bauteile, unter anderem für Medizintechnik und Laborgeräte.
POM, PA, PE, PVC, PEEK
Technische Kunststoffe für Bauteile von der Mechanik bis zur Hochtemperaturanwendung.
Messing
Legierung für Ventil- und Verbindungsteile.

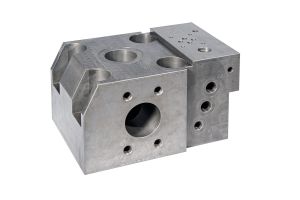

Thermisches Entgraten
Knallgasreaktion bei 2500–3500 °C entfernt Grate auch in innenliegenden Hohlräumen.
Eloxieren, Chromatieren, Passivieren, Verzinken, Phosphatieren, Brünieren
Veredelungsverfahren für optimale Oberflächeneigenschaften in Zusammenarbeit mit Partnern.
3D-Koordinatenmesstechnik
Prozessbegleitende Messungen zur Qualitätssicherung.

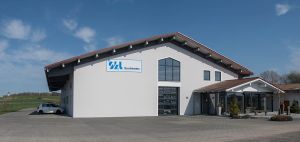

Standort
Altenstadt
DEHauptsitz, Fertigungshalle mit Messraum, Büroräumen und Lager
- Stückgewicht / Größe
- Max. Drehdurchmesser 500 mm, max. Drehlänge 1200 mm
- Losgröße
- Prototyp bis Großserie (1–10.000 Stück)
- Werkstoffe
- Aluminium, Stahl, Edelstahl, Kunststoff, Messing
- DMG Mori CTX Beta 1250 TC (Dreh-Fräszentrum mit Roboterbeschickung)

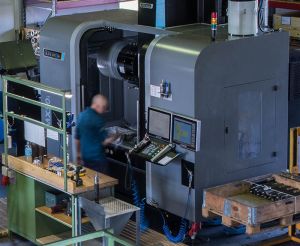

- Hurco VMX 50 i (5-Achs-Simultanfräsen)
- Hurco VCX 600 i (5-Achs)
- Hurco VMX 40

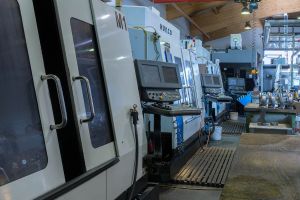

- 3x Hurco VMX 42
- Hurco VMX 50

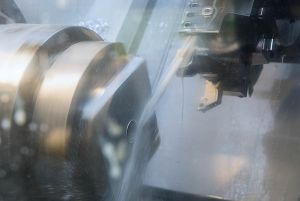

- Spinner TC600-65-MCY (Universaldrehmaschine mit Y-Achse)
- Weiler Commodor 230
- Behringer HBE 321-A Bandsägeautomat
- Kaltenbach KKS 450 E Gehrungskreissäge
- 3D-Koordinatenmessgerät

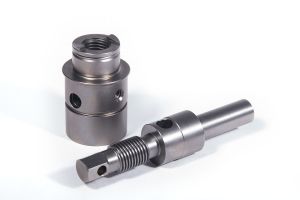

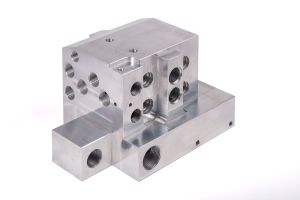

Bauteile

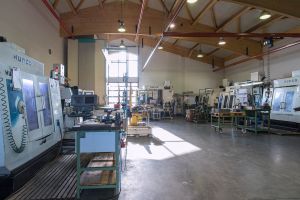

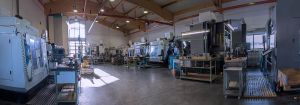

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen 3-AchsZerspanung | – | – | – | 1 – 10.000 | Aluminium, Stahl, Edelstahl, Kunststoff, Messing |
| CNC-Fräsen 4-AchsZerspanung | – | – | – | 1 – 10.000 | Aluminium, Stahl, Edelstahl, Kunststoff, Messing |
| 5-Achs-SimultanfräsenZerspanung | – | – | – | 1 – 10.000 | Aluminium, Stahl, Edelstahl, Kunststoff, Messing |
| CNC-Drehen (mit Y-Achse und angetriebenen Werkzeugen)Zerspanung | – | – | – | 1 – 10.000 | Aluminium, Stahl, Edelstahl, Kunststoff, Messing |
| 6-Seiten-Komplettbearbeitung (Dreh-Fräszentrum, vollautomatisiert mit Roboterbeschickung)Zerspanung | – | 1.200 mm (max. Drehlänge) | – | 1 – 10.000 | Aluminium, Stahl, Edelstahl, Kunststoff, Messing |
| Bandsägen (Bandsägeautomat, Rohmaterialzuschnitt)Zerspanung | – | 350 mm (Flachmaterial) × 320 mm (Vierkantmaterial) | – | – | Stahl, Aluminium, Edelstahl, Messing, Kunststoff |
| Gehrungskreissäge (halbautomatisch bis ø 150 mm)Zerspanung | – | – | – | – | Stahl, Aluminium, Edelstahl, Messing, Kunststoff |
| Thermisches Entgraten (TEM-Entgraten, Knallgasreaktion 2500-3500°C)Oberfläche | – | – | – | – | – |
| Teilewaschung (Reinigung unter Berücksichtigung der Restschmutzanteile)Oberfläche | – | – | – | – | – |
| Eloxieren (alle Farben, z. B. schwarz eloxiert)Oberfläche | – | – | – | – | Aluminium |
| ChromatierenOberfläche | – | – | – | – | – |
| PassivierenOberfläche | – | – | – | – | Edelstahl |
| VerzinkenOberfläche | – | – | – | – | Stahl |
| PhosphatierenOberfläche | – | – | – | – | Stahl |
| BrünierenOberfläche | – | – | – | – | Stahl |
| LackierenOberfläche | – | – | – | – | – |
| Härten (alle Härteverfahren, in Zusammenarbeit mit Partnern)Wärmebehandlung | – | – | – | – | Stahl |
| Montage von Bauteilen zu Baugruppen (inkl. Verschließen von Verbindungsbohrungen mittels Expander,Montage | – | – | – | – | – |
| Konstruktionsunterstützung (Werkstoffauswahl, CAD-Datenverarbeitung, Realisierbarkeitsprüfung,Engineering | – | – | – | – | – |
| Qualitätssicherung mit 3D-Koordinatenmessgerät und dezentralen Messstationen (zertifiziert nach DINPrüfung | – | – | – | – | – |
11 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

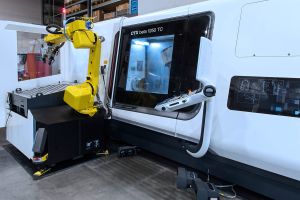

| Dreh-Fräszentrum (6-Seiten-Komplettbearbeitung, mit Roboterbeschickung) | DMG Mori CTX Beta 1250 TC | 1 | X 490 [+480, -10] mm, Y ±125 mm, Z 1.300 mm; max. Drehdurchmesser 500 mm; max. Drehlänge 1.200 mm | – | Altenstadt |
| CNC-Bearbeitungszentrum (5-Achs-Simultanfräsen, i-Steuerung Max 5) | Hurco VMX 50 i | 1 | X 1270 mm, Y 660 mm, Z 610 mm; Tisch 1500 x 660 mm | – | Altenstadt |
| CNC-Bearbeitungszentrum (5-Achs, i-Steuerung Max 5, A/C-Achsen) | Hurco VCX 600 i | 1 | X 750 mm, Y 550 mm, Z 500 mm, C 360°, A -110°/+110°; Tisch 600 x 600 mm | – | Altenstadt |
| CNC-Bearbeitungszentrum (mit CNC-Rundtisch, Hochdruck-Kühlsystem) | Hurco VMX 40 | 1 | X 1020 mm, Y 510 mm, Z 610 mm; Tisch 1220 x 510 mm | – | Altenstadt |
| CNC-Bearbeitungszentrum (mit CNC-Rundtisch, Hochdruck-Kühlsystem) | Hurco VMX 42 | 3 | X 1060 mm, Y 610 mm, Z 610 mm; Tisch 1270 x 610 mm | – | Altenstadt |
| CNC-Bearbeitungszentrum | Hurco VMX 50 | 1 | X 1270 mm, Y 660 mm, Z 610 mm; Tisch 1600 x 700 mm | – | Altenstadt |
| Universaldrehmaschine (mit Y-Achse und angetriebenen Werkzeugen) | Spinner TC600-65-MCY | 1 | X 275 mm, Y +50/-40 mm, Z 700 mm; max. Drehdurchmesser 400 mm; max. Drehlänge 650 mm; Futtergröße | – | Altenstadt |
| Produktions-Spitzendrehmaschine | Weiler Commodor 230 | 1 | Umlaufdurchmesser über Bett 475 mm, über Planschieber 270 mm; Spitzenhöhe 230 mm; Spitzenweite | – | Altenstadt |
| Bandsägeautomat | Behringer HBE 321 - A | 1 | Rundmaterial max. ø 320 mm; Flachmaterial max. 350 x 320 mm; Vierkant max. 320 x 320 mm | – | Altenstadt |
| Halbautomatische Gehrungskreissäge | Kaltenbach KKS 450 E | 1 | Sägeblatt ø 450 mm; Gehrungsverstellung +/- 90 Grad; Schnitte bis ø 150 mm | – | Altenstadt |
| 3D-Koordinatenmessgerät (plus dezentrale Messstationen) | – | 1 | – | – | Altenstadt |
Zusatzleistungen
Qualität
Die SKL Maschinenbau GmbH ist seit 2002 nach DIN ISO 9001:2015 zertifiziert und nutzt ein integriertes Managementsystem zur Überwachung und Dokumentation aller Prozesse. Mit einem 3D-Koordinatenmessgerät und dezentralen Messstationen werden prozessbegleitende Messungen an den Werkstücken durchgeführt.
| Nachweis | Altenstadt |
|---|---|
| ISO 9001:2015 |
Historie
- 1981
Gründung durch Sebastian Schuster als Schlosser- und Maschinenbauhandwerk in Schwabsoien, fokussiert auf Hydraulikaggregate
- 1988
Umzug nach Burggen
- 2002
Erstmalige Zertifizierung nach DIN ISO 9001
- 2008
Bau der heutigen Fertigungshalle mit Messraum, Büroräumen und Lager; Umzug nach Altenstadt bei Schongau
- 2011
Peter Schuster (zweite Generation) übernimmt die Geschäftsführung
- 2019
Erweiterung der Fertigung um DMG Mori CTX Beta 1250 TC inkl. Roboterbeschickung für 6-Seiten-Komplettbearbeitung
- 2020
Einführung der 6-Seiten-Komplettbearbeitung für größere Effizienz und Flexibilität
