SPECSGROUP – Fertigung

Entwickelt und fertigt Instrumente, Komponenten und Systeme für Oberflächenanalyse, Elektronenspektroskopie und Dünnschichtdeposition in UHV.

SPECSGROUP Logo

SPECS Surface Nano Analysis GmbH

Berlin · Hünstetten · Zürich · Mansfield, MA (USA) · Peking (China)Neu auf Amplifa

fast 30 JahreEntwicklung von Instrumenten für Oberflächenwissenschaft
über 2000installierte EFM-Instrumente (seit 1991)
5Standorte in DE, CH, USA und CN
über 40 JahreErfahrung im Design von UHV-Systemen und -Komponenten

Über SPECSGROUP

SPECS Surface Nano Analysis GmbH mit Sitz in Berlin entwickelt, konstruiert und produziert Instrumente, Komponenten und komplette Systeme für die Oberflächenwissenschaft, Materialforschung und Nanotechnologie. Zum Portfolio gehören Elektronenanalysatoren (PHOIBOS, ASTRAIOS), XPS-/NAP-XPS-Systeme (EnviroESCA, EnviroMETROS), LEED- und LEEM/PEEM-Systeme, UV-Quellen, Ionenquellen, Elektronenstrahl-Aufdampfquellen der EFM-Serie, Detektoren sowie Mess- und Steuerungssysteme (Nanonis) für SPM und Quantentransport. Die Fertigung umfasst Design, Fertigung von Bauteilen und Komponenten, Montage, Qualitätssicherung und Spezifikationsprüfung von UHV-Systemen; ergänzend werden kundenspezifische Systeme, Analytical Services, Reparaturen, Ersatzteile, Schulungen und Systemumzüge angeboten. Die Business Unit Focus in Hünstetten (ehemals FOCUS GmbH) ist spezialisiert auf Momentum-Mikroskopie (NanoESCA) und Depositionsquellen mit über 2000 installierten EFM-Instrumenten. Kunden stammen aus Forschung, Universitäten, Synchrotronen, Halbleiter-, Photovoltaik- und Quantentechnologie-Branchen. Die SPECSGROUP ist Teil von Lab14 (RSBG SE, RAG-Stiftung) und vertreibt weltweit über eigene Standorte in Deutschland, USA und China sowie ein internationales Vertreternetz. Seit fast 30 Jahren arbeitet das Unternehmen mit Wissenschaftlern weltweit zusammen.

Standort
Berlin
Verfahren
Röntgen-Photoelektronenspektroskopie (XPS/ESCA), NAP-XPS (Near Ambient Pressure XPS), HAXPES (µFOCUS 450 mit Titan-X-ray-Linie), ARPES (winkelaufgelöste Photoelektronenspektroskopie, 2D-Momentum Mapping), Elektronenstrahl-Aufdampfen (e-beam evaporation) für Dünnschichtabscheidung, Ion Beam Assisted Deposition (IBAD), Spin-aufgelöste Photoelektronenspektroskopie (3D-Spin Detection), Analytical Services (fallbezogene Analysen aus Produktportfolio)
Werkstoffe
Fe, Co, Cr, Mn, Ni, Pt, Ag, Au
Zertifikate
ISO 9001
Branchen
Oberflächenanalyse und Spektroskopie, Materialforschung, Nanotechnologie, Universitäten und Synchrotrone, Halbleiter, Photovoltaik
  1. 01

    Design Engineering und kundenspezifische Systementwicklung

  2. 02

    Fertigung und Einkauf von Teilen und Komponenten

  3. 03

    Montage von UHV-Systemen und Komponenten

  4. 04

    Qualitätssicherung und Spezifikationsprüfung

  5. 05

    Inbetriebnahme, Service, Schulungen und Support

Werkstoffe und Verfahren

UHV

Ultrahochvakuum-Systeme

Design, Fertigung, Montage und QA von UHV-Komponenten und -Systemen für Oberflächenanalyse.

EBE

Elektronenstrahl-Aufdampfen (e-beam evaporation)

Abscheidung hochreiner Dünnschichten aus Metallen und Halbleitern im UHV (bis unter 10-10 mbar).

IBAD

Ion Beam Assisted Deposition

Schicht-für-Schicht-Wachstum kontrolliert assistierter Deposition (EFM 3i).

XPS

Röntgen-Photoelektronenspektroskopie (XPS/ESCA)

Zerstörungsfreie chemische Oberflächenanalyse, auch unter Umgebungsdruck (NAP-XPS, HAXPES).

ARPES

Winkelaufgelöste Photoelektronenspektroskopie

2D-Momentum-Mapping mit k-Auflösung unter 0,003 Å-1 (ASTRAIOS 190).

Standorte

Berlin

DE

Zentrale und Fertigung: SPECS Surface Nano Analysis GmbH, Voltastrasse 5, Technologiepark Humboldthain

Werkstoffe
UHV-Komponenten, Elektronenanalysatoren, XPS-Systeme, Detektoren
  • EnviroESCA (Proben bis Ø 120 mm, 40 mm Höhe)
  • PHOIBOS 100/150/225 Elektronenanalysatoren
  • ASTRAIOS 190 ARPES-Analysator
  • ErLEED 100/150
  • FE-LEEM/PEEM P90
  • UVS-Quellenserie
  • METIS 1000 / TOF MARIS
  • 2D-CMOS Detektor

Hünstetten

DE

Business Unit Focus (ehem. FOCUS GmbH): Momentum-Mikroskopie und Depositionsquellen, Neukirchner Str. 2

Werkstoffe
Elektronenstrahl-Aufdampfquellen, Spin-Detektoren
  • EFM-Serie (EFM 3/3s/4/3Ts/3i), 100–3300 °C, UHV unter 10-10 mbar
  • NanoESCA Momentum Microscope
  • Ferrum VLEED Spin-Detektor

Zürich

CH

SPECS Zurich GmbH: Software- und Elektronikentwicklung Nanonis (Technoparkstrasse 1)

  • Nanonis Mess- und Steuerungssysteme, 6. Generation

Mansfield, MA

US

SPECS-TII Inc.: Vertrieb und Service USA

Peking

CN

SPECS-TII Technology Beijing Co., Ltd.: Vertrieb und Service China

Produkte und Bauteile

SPECS PES Photoelektronenspektroskopie-System
SPECS PES Photoelektronenspektroskopie-SystemXPS/ARPES · Forschung/Oberflächenanalyse

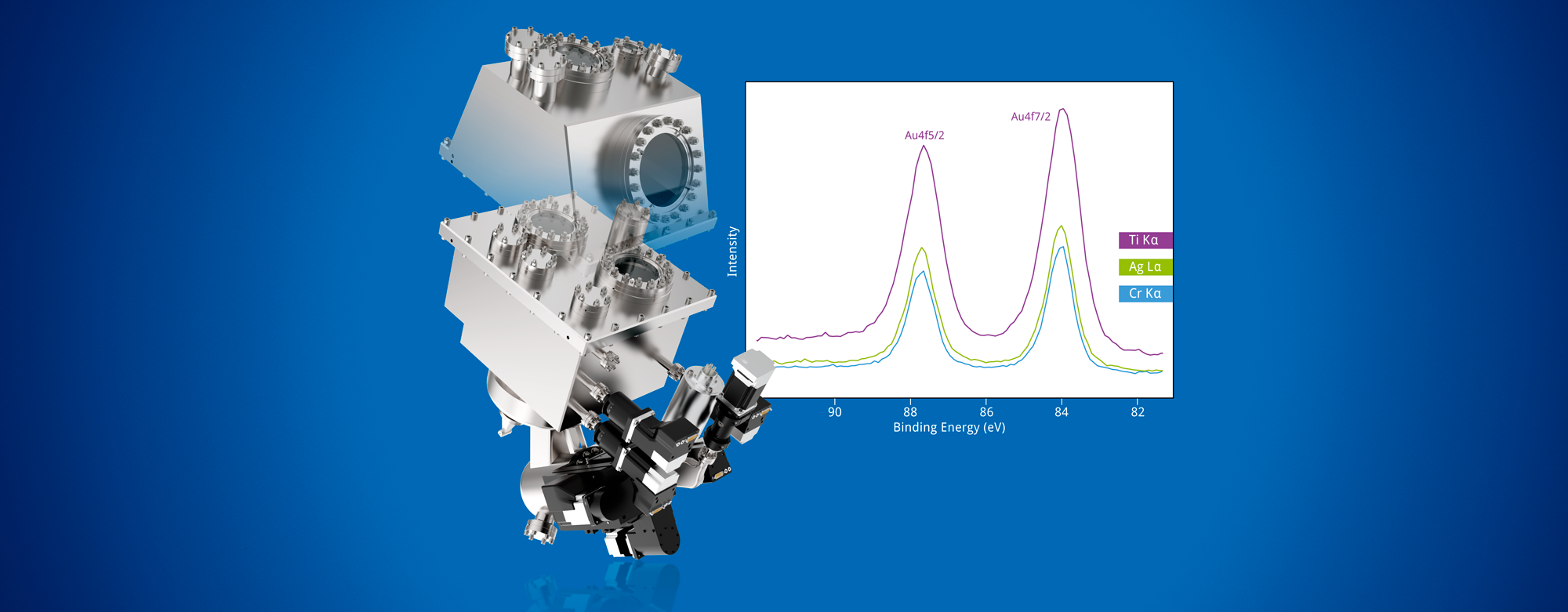

µFOCUS 450 HAXPES mit Titan-X-ray-Linie
µFOCUS 450 HAXPES mit Titan-X-ray-LinieHAXPES · Materialforschung

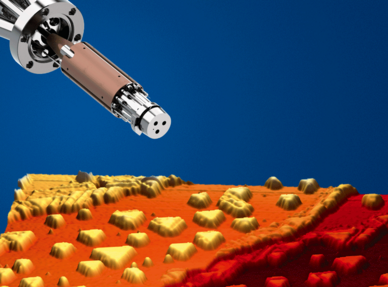

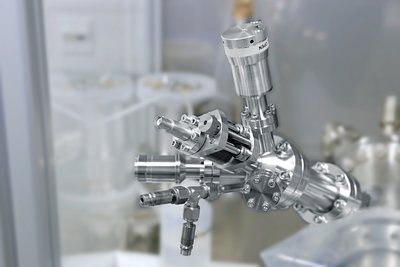

EFM Elektronenstrahl-Aufdampfquelle
EFM Elektronenstrahl-AufdampfquelleE-Beam Deposition · Nanotechnologie

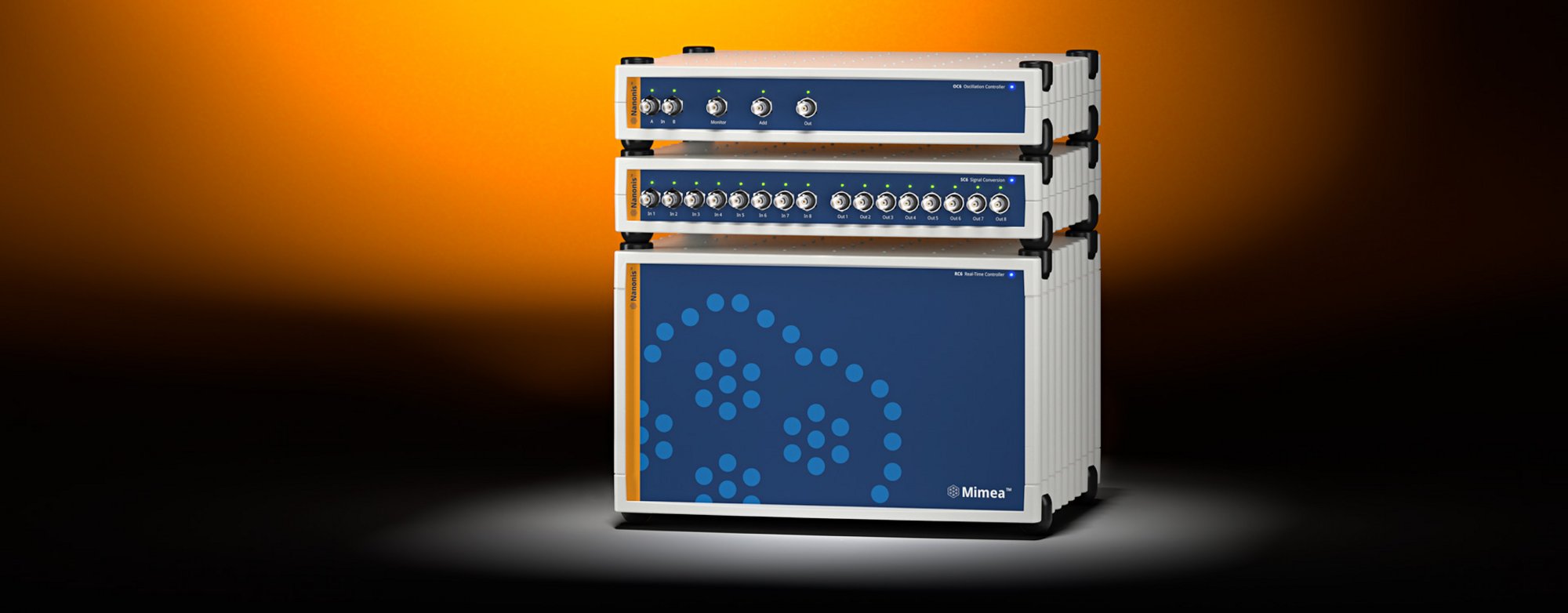

Nanonis Mess- und Steuerungssystem, 6. Generation
Nanonis Mess- und Steuerungssystem, 6. GenerationSPM-Steuerung · Quantentechnologien

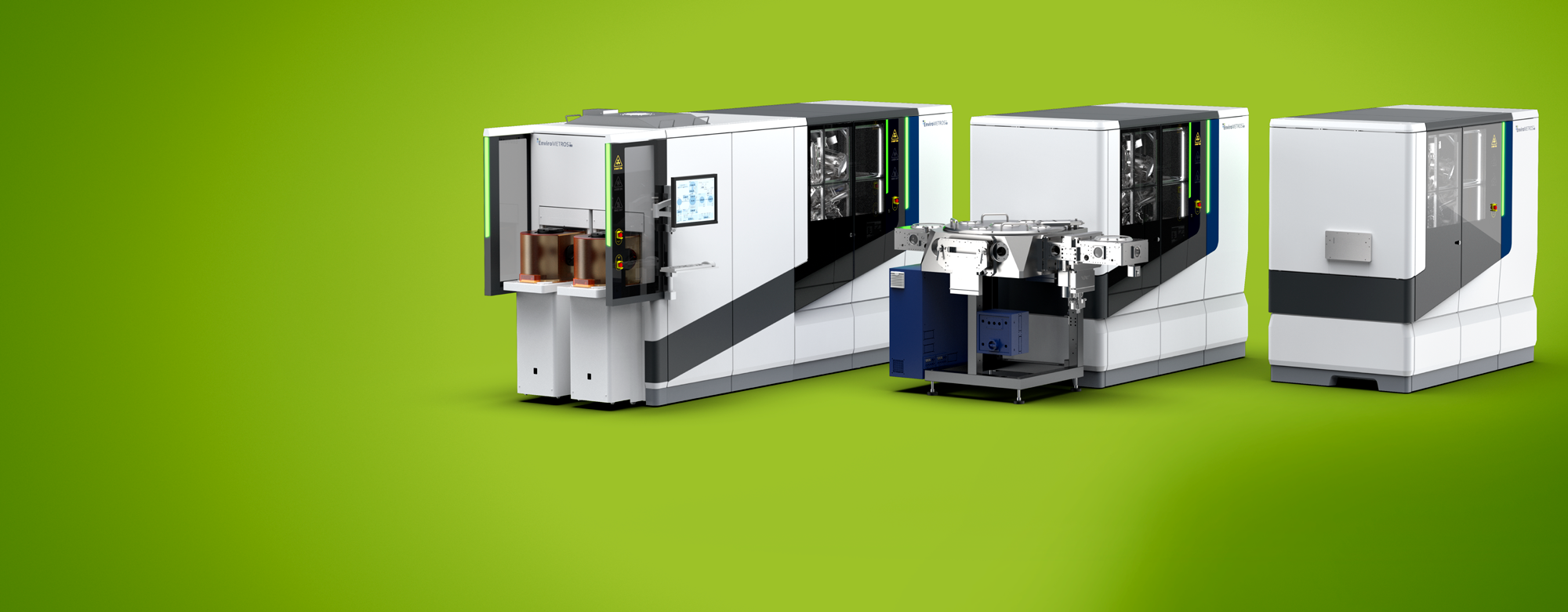

EnviroMETROS automatisiertes XPS-System
EnviroMETROS automatisiertes XPS-SystemNAP-XPS · Routineanalyse
iNANO SPM-System
iNANO SPM-SystemRastersondenmikroskopie · Nanotechnologie

Einblicke in die Fertigung

Fertigung und Montage im SPECS-Hauptquartier Berlin
Fertigung und Montage im SPECS-Hauptquartier Berlin
Forschung trifft Nachbarschaft – Technologiepark Humboldthain, Berlin
Forschung trifft Nachbarschaft – Technologiepark Humboldthain, Berlin
Labor der SPECSGROUP
Labor der SPECSGROUP

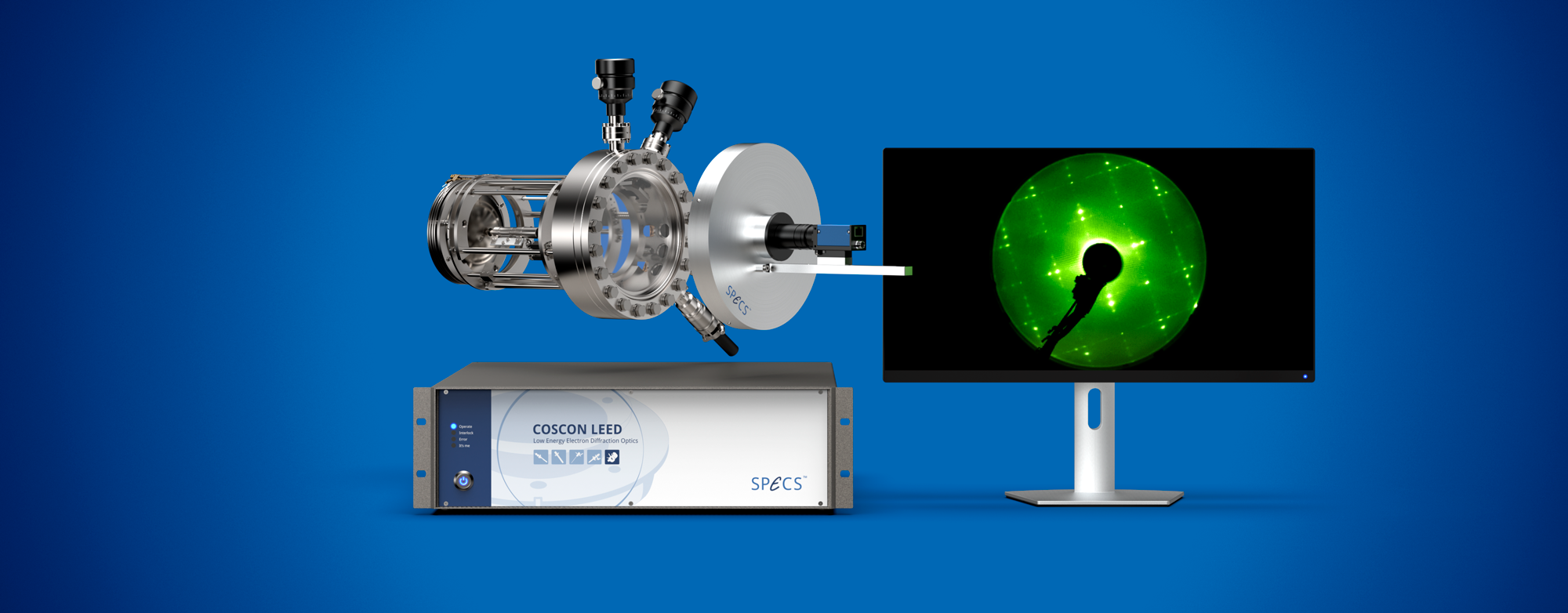

ErLEED-COSCON Kamerahalter
ErLEED-COSCON Kamerahalter
NAP-XPS bei 1 bar (Forschungsteaser)
NAP-XPS bei 1 bar (Forschungsteaser)
Operando-Anwendung (Forschungsteaser)
Operando-Anwendung (Forschungsteaser)

Branchen

Oberflächenanalyse und SpektroskopieMaterialforschungNanotechnologieUniversitäten und SynchrotroneHalbleiterPhotovoltaikQuantentechnologienMedizinische BiotechnologieWissenschaft/Forschung (Universitäten, Synchrotrone)Medizinische Biotechnologie (EnviroESCA-Anwendungen)

Verfahren & technische Grenzen

VerfahrenToleranzMax. BauteilGewichtLosgrößeWerkstoffe
Röntgen-Photoelektronenspektroskopie (XPS/ESCA)Prüfung––––Metalle, Halbleiter, Polymere, Keramik, Flüssigkeiten
NAP-XPS (Near Ambient Pressure XPS)Prüfung–––––
HAXPES (µFOCUS 450 mit Titan-X-ray-Linie)Prüfung–––––
ARPES (winkelaufgelöste Photoelektronenspektroskopie, 2D-Momentum Mapping)Prüfungk-resolution < 0.003 Å-1––––
Elektronenstrahl-Aufdampfen (e-beam evaporation) für DünnschichtabscheidungOberfläche––––Fe, Co, Cr, Mn, Ni, Pt, Ag, Au, Al, Ti, Ta, W, Silicium, organische Moleküle
Ion Beam Assisted Deposition (IBAD)Oberfläche–––––
Spin-aufgelöste Photoelektronenspektroskopie (3D-Spin Detection)PrüfungWinkelauflösung ≤ 0.3°–––Au, Graphene auf Ir(111)
Analytical Services (fallbezogene Analysen aus Produktportfolio)Prüfung–––––
Engineering: Design, Fertigung, Montage und QA von UHV-Systemen und -KomponentenEngineering–––––
Reparaturen, Ersatzteile, Schulungen, Systemumzüge und InbetriebnahmeMontage–––––

13 Anlagen & Maschinen

MaschineHersteller / ModellAnzahlArbeitsraumBaujahrStandort
XPS/ESCA Umgebungsdruck-AnalysesystemSPECS EnviroESCA–Proben bis Ø 120 mm und 40 mm Höhe–Berlin
2D-Momentum-Mapping-Elektronenanalysator (ARPES)SPECS ASTRAIOS 190–Akzeptanzwinkel ±30°, Analysatorradius 190 mm, Pass Energy 1-200 eV, kinetische Energie 0,5-1500 eV–Berlin
Elektronenstrahl-Aufdampfquelle (E-Beam Evaporator)FOCUS EFM 3 / EFM 3s / EFM 4 / EFM 3Ts / EFM 3iüber 2000Temperaturen 100 °C – 3300 °C, UHV unter 10-10 mbar–Hünstetten
Elektronenanalysatoren (Hemispherical Energy Analyzer)SPECS PHOIBOS 100/150/225–––Berlin
LEED-System (ErLEED)SPECS ErLEED 100 / 150–––Berlin
LEEM/PEEM SystemSPECS FE-LEEM/PEEM P90 / P90 NAP–––Berlin
SPM-System (Rastersondenmikroskopie) mit Mess- und SteuerungssystemNanonis Nanonis 6. Generation–––Berlin / Zürich
Momentum MicroscopeFOCUS NanoESCA–––Hünstetten
UV-Quelle (UPS/ARPES)SPECS UVS 10/35, UVS 300, UVLS–––Berlin
TOF-Spektrometer (Time-of-Flight)SPECS METIS 1000 / TOF MARIS–––Berlin
2D-Detektor mit CMOS-Kamera und GPU-PulszählungSPECS 2D-CMOS Detector–––Berlin
Spin-Detektor (VLEED)FOCUS Ferrum VLEED–––Hünstetten
1D-Delay-Line-DetektorSPECS/Surface Concept 1D-DLD–124 oder 200 parallele Kanäle–Berlin

Zusatzleistungen

Service und Support (DE, China, USA)WartungsverträgeReparaturen (In-house und On-site)Ersatzteilversorgung (auch für Geräte über 20 Jahre)Schulungen/TrainingsAnalytical Services (Fallstudien mit Produktportfolio)Design Engineering / kundenspezifische SystemeSystemumzüge inkl. Montage und InbetriebnahmeRemote Support (TeamViewer)Custom Design Solutions inkl. Engineering und Rework

Qualität

SPECS arbeitet nach zertifiziertem Qualitätsmanagement (ISO 9001); jedes System durchläuft Montage, Qualitätssicherung und Spezifikationsprüfung vor Auslieferung. Service, Reparaturen und Ersatzteilversorgung – auch für Geräte über 20 Jahre alt – sichern langfristigen Betrieb.

NachweisBerlin
ISO 9001

Historie

  1. 1991

    Beginn des Baus der EFM-Evaporatoren durch FOCUS; Service, Ersatzteile und Support für alle seitdem gebauten EFM-Geräte

  2. SPECS baut seit fast 30 Jahren Instrumente für Oberflächenwissenschaft, Materialforschung und Nanotechnologie

  3. 2024

    Business Unit Focus (ehemals FOCUS Geräte GmbH, Hünstetten) wird als neueste Ergänzung Teil der SPECSGROUP
