Hersteller von Drahtverarbeitungsmaschinen für Federkerne sowie Maschinenbau nach Mass für Drittkunden
Spühl GmbH
CH-9300 Wittenbach (Schweiz)Neu auf Amplifa
Maschinenbau für Federkerne seit 1877
Die Spühl GmbH ist ein 1877 gegründetes Schweizer Maschinenbauunternehmen mit Sitz in Wittenbach (St. Gallen) und entwickelt sowie produziert Drahtverarbeitungsmaschinen für die automatische und teilautomatische Herstellung von Federkernen und Hybrid-Produkten für die Matratzen- und Polstermöbelindustrie. Unter der Marke Fides umfasst das Portfolio Taschenfedermaschinen (FPC-120, FPA-300), Bonnell-Transfermaschinen (FT-81) sowie Spezialmaschinen wie Rahmenbiegemaschinen, Ablagesysteme, Rollpackmaschinen und Rollpack-Öffner. Die Maschinen werden vollständig in der Schweiz gefertigt und in über 150 Länder verkauft. Neben dem Maschinenbau bietet das Unternehmen Lohnarbeit nach Mass an: Teile, Baugruppen oder komplette Maschinen für Drittkunden, von der Entwicklung bis zum Kundendienst. Zum Leistungensspektrum gehören Service, Ersatzteile, Schulungen, Smart Services (Monitoring & Analytics, Connect, Schedule) und Servicevereinbarungen. Spühl investiert bis zu 10% des Umsatzes in Forschung und Entwicklung und ist eine Tochtergesellschaft der amerikanischen Leggett & Platt, Inc.
- Standort
- CH-9300 Wittenbach
- Verfahren
- Taschenfedern herstellen (Drahtbiegen/Wickeln von Tonnen- und Zylinderfedern mit, Taschenfederkerne montieren/verkleben (oben/unten und/oder mittig, gezonte Federkerne,, Bonnell-Federkerne herstellen (Federwickeln, Knoten, Wärmebehandlung, Zusammensetzen zu, Wärmebehandlung von Federn (entreichen zwischen zwei Elektroden, ca. 300 °C), Wärmebehandlung/Tempern von Federdraht (Relaxation vor dem Wickeln), Rahmenbiegen von Rund- oder Flachmaterial mit automatischem Klammerpressen, Rollpacken/Pressen und Einrollen von Federkernen (Bonnell, Open End, Taschenfederkerne) in, Entpacken gerollter Federkerne (automatischer Rollpack-Öffner) mit Heissleim-Applikator zum
- Werkstoffe
- Federdraht, Federdraht (Bonnell), Spiraldraht (Helical), Taschengewebe (Baumwolle, Non-woven), Packpapier, Rahmenmaterial (Rund- oder Flachmaterial, Zugfestigkeit bis 1'800 N/mm2), Klammermaterial (Zugfestigkeit 1500 - 1600 N/mm2), Taschengewebe
- Zertifikate
- ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
- Gegründet
- 1877
- Branchen
- Matratzenindustrie, Polstermöbelindustrie, Federkern-Hersteller
- 01
Drahtzuführung ab Haspel
- 02
Wärmebehandlung/Tempern des Drahts
- 03
Wickeln/Formen der Federn
- 04
Knoten/Verschweissen
- 05
Federkern-Montage (Verkleben/Verbinden)
- 06
Rollpacken und Verpacken
- 07
Service, Ersatzteile und Smart Services
Werkstoffe und Verarbeitungsbereiche
Federdraht
Für Taschenfedern 1,3–2,2 mm, für Bonnell-Federn 1,9–2,4 mm Drahtstärke.
Spiraldraht (Helical)
1,3–1,4 mm zum Verbinden der Federreihen zu Federkern-Einheiten.
Taschengewebe
Baumwolle oder Non-woven, ultraschallverschweisst um die Federn.
Rahmenmaterial (Stahl)
Rundmaterial 3–5 mm oder Flachmaterial 10 x 1,3 mm, Zugfestigkeit bis 1'800 N/mm².
Klammermaterial (Stahl)
1–1,5 mm dick x 30 mm, Zugfestigkeit 1500–1600 N/mm².
Packpapier
Packmaterial für das Pressen und Einrollen von Federkernen.
Wärmebehandlung
Entreichen von Federn zwischen zwei Elektroden bei ca. 300 °C bzw. Tempern des Drahts vor dem Wickeln.

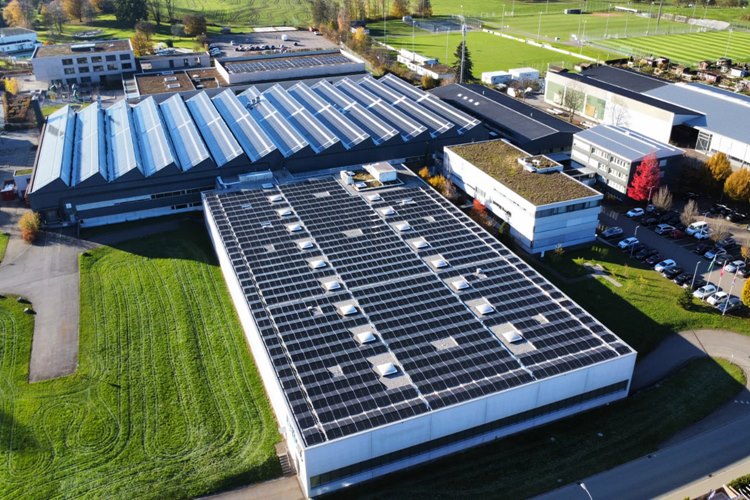

Standort
Wittenbach
CHHauptsitz, Produktion, Vertrieb, Service
- Werkstoffe
- Federdraht, Spiraldraht, Taschengewebe, Stahl, Packpapier
- Taschenfedermaschine FPC-120
- Montagemaschine FPA-300
- Bonnell-Transfermaschine FT-81
- Rahmenbiegemaschine FM-2000
- Ablagesystem PSL
- Rollpackmaschine RPA2
- Rollpack-Öffner ROA-400RS
Maschinen und Anlagen

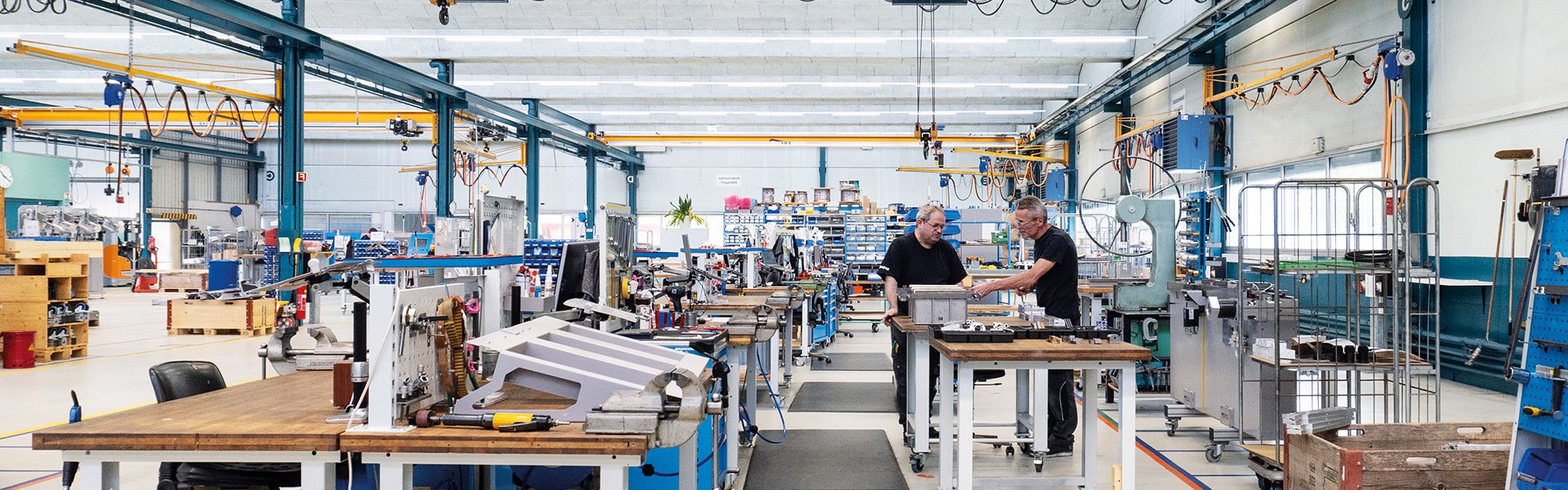

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Taschenfedern herstellen (Drahtbiegen/Wickeln von Tonnen- und Zylinderfedern mitUmformung | – | Federhöhe gesetzt 100 - 270 mm; × Federaussendurchmesser Ø (Dta) 40 - 75 | – | – | Federdraht 1.3 - 2.2 mm, Taschengewebe (Baumwolle, Non-woven) |
| Taschenfederkerne montieren/verkleben (oben/unten und/oder mittig, gezonte Federkerne,Fügen | – | Federhöhe 70 - 230 mm × Arbeitsbreite max. 2'100 mm | – | – | Taschenfedern (Federaussendurchmesser Ø 40 - 80 mm) |
| Bonnell-Federkerne herstellen (Federwickeln, Knoten, Wärmebehandlung, Zusammensetzen zuUmformung | – | Federhöhe 55 - 190 mm × Arbeitsbreite 2'000 mm; Feder Endring Ø | – | – | Federdraht 1.9 - 2.4 mm, Spiraldraht 1.3 - 1.4 mm |
| Wärmebehandlung von Federn (entreichen zwischen zwei Elektroden, ca. 300 °C)Wärmebehandlung | – | – | – | – | Federdraht |
| Wärmebehandlung/Tempern von Federdraht (Relaxation vor dem Wickeln)Wärmebehandlung | – | – | – | – | Federdraht |
| Rahmenbiegen von Rund- oder Flachmaterial mit automatischem KlammerpressenUmformung | – | – | – | – | Rundmaterial 3 - 5 mm, Flachmaterial 10 x 1.3 mm, Zugfestigkeit bis 1'800 N/mm2 |
| Rollpacken/Pressen und Einrollen von Federkernen (Bonnell, Open End, Taschenfederkerne) inUmformung | – | Federkernhöhe Taschenfeder 220 mm, × Federkernbreite 2000 mm | – | – | Papier (Packmaterial), Bonnell-, Open End- und Taschenfederkerne |
| Entpacken gerollter Federkerne (automatischer Rollpack-Öffner) mit Heissleim-Applikator zumFügen | – | Max. Rollpack-Durchmesser 650 mm × Max. Rollpack-Breite 2100 mm | Max. Rollpack-Gewicht 300 kg | – | Taschen-, Bonnell- und LFK-Federkerne |
| Automatische Zwischenablage von Taschenfederschlangen in ContainernMontage | – | Federhöhe bis zu 225 mm × Ablagedimensionen 2000 x 2000 mm | – | – | Taschenfederschlangen, Taschenmaterial beliebig (Baumwolle, |

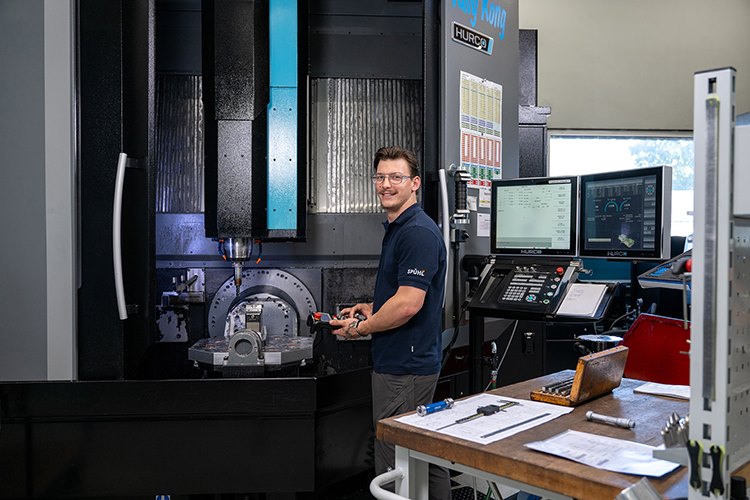

| Maschinenbau nach Mass / Lohnarbeit: Teile, Baugruppen oder ganze Maschinen für Drittkunden, vonEngineering | – | – | – | – | – |
7 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

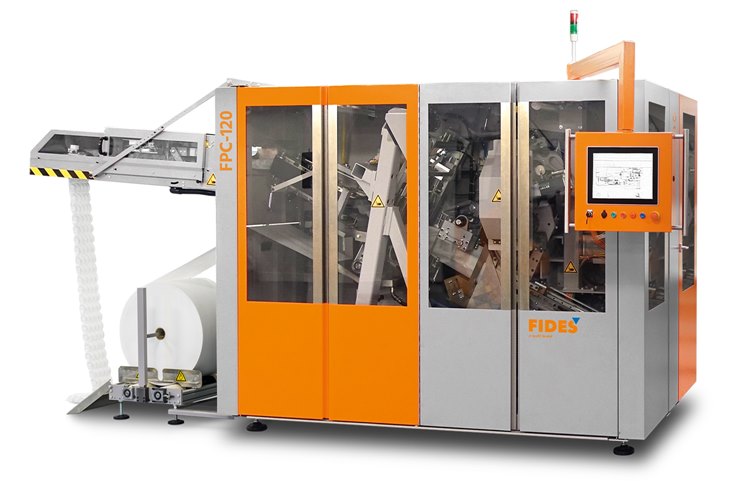

| Taschenfedermaschine | Fides (Spühl) FPC-120 | – | Federaussendurchmesser Ø (Dta) 40 - 75 mm; Federhöhe 70 - 270 mm; Geweberolle bis 1200 mm | – | Wittenbach, Schweiz |

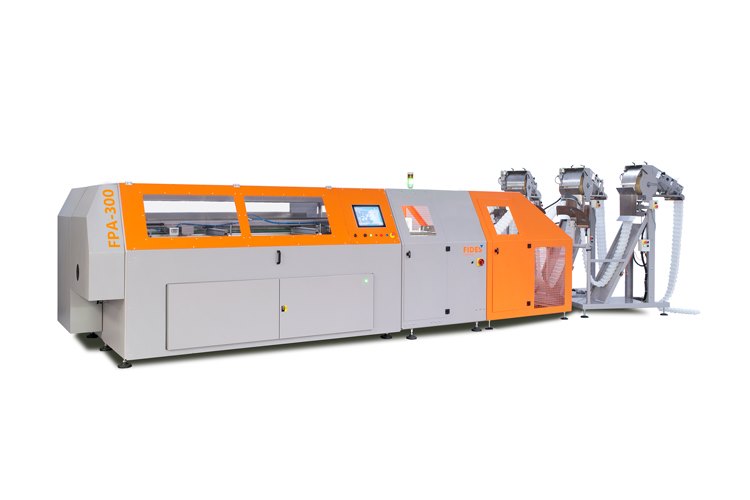

| Montagemaschine für Taschenfedern | Fides (Spühl) FPA-300 | – | Federaussendurchmesser Ø 40 - 80 mm; Arbeitsbreite max. 2'100 mm; Federhöhe 70 - 230 mm | – | Wittenbach, Schweiz |

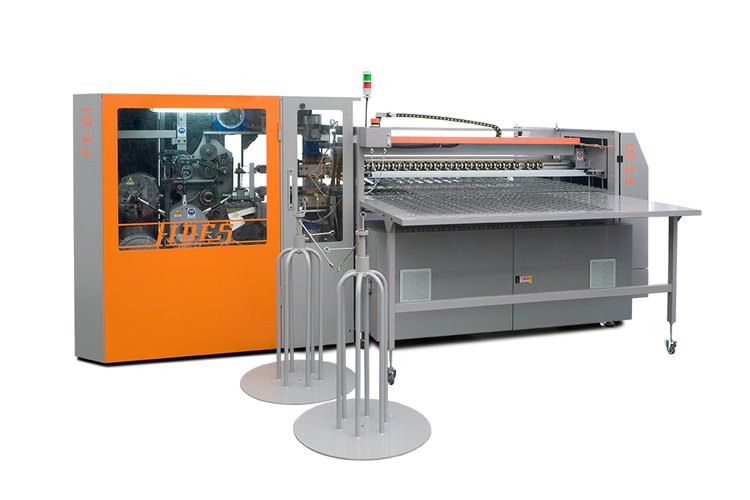

| Bonnell-Transfermaschine | Fides (Spühl) FT-81 | – | Feder Endring Ø (Dfi) 61 - 88 mm; Arbeitsbreite 2'000 mm; Federhöhe 55 - 190 mm | – | Wittenbach, Schweiz |

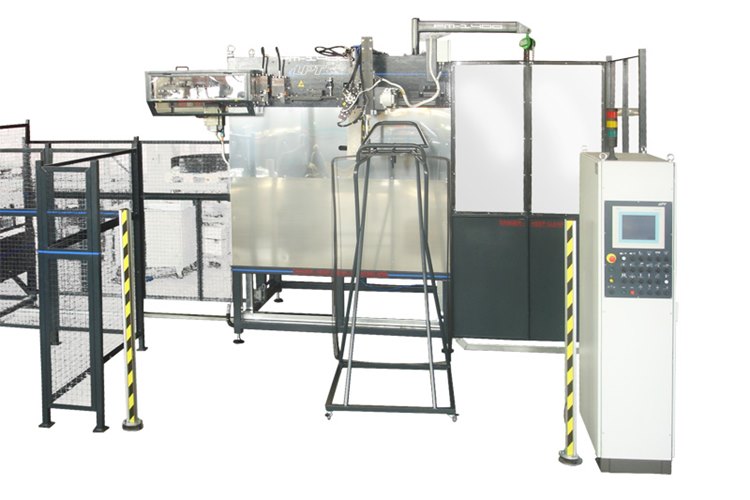

| Rahmenbiegemaschine | Fides (Spühl) FM-2000 | – | Rundmaterial 3 - 5 mm oder Flach 10 x 1.3 mm | – | Wittenbach, Schweiz |

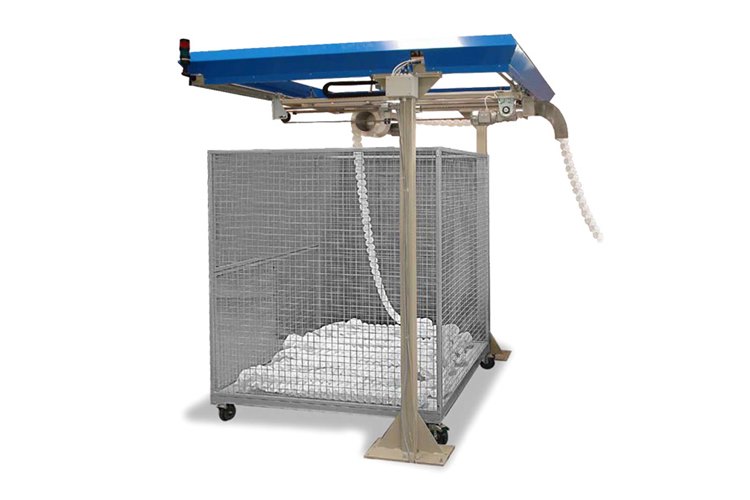

| Ablagesystem für Taschenfederschlangen | Fides (Spühl) PSL | – | Ablagedimensionen 2000 x 2000 mm; Federhöhe bis 225 mm | – | Wittenbach, Schweiz |

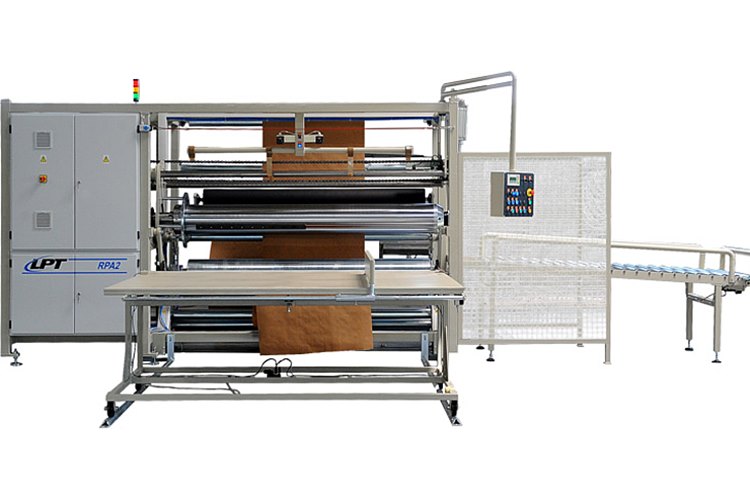

| Rollpackmaschine | Fides (Spühl) RPA2 | – | Max. Rollendurchmesser 650 mm; Max. Rollenbreite 2000 mm | – | Wittenbach, Schweiz |

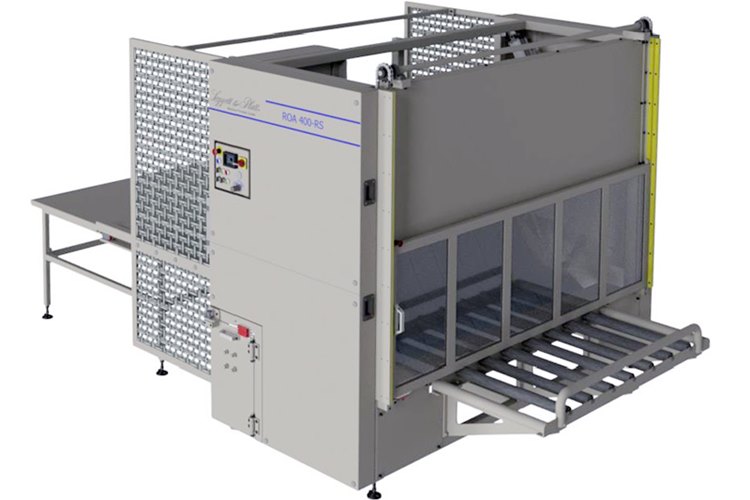

| Automatischer Rollpack-Öffner | Fides (Spühl) ROA-400RS | – | Max. Rollpack-Breite 2100 mm; Max. Rollpack-Durchmesser 650 mm | – | Wittenbach, Schweiz |
Zusatzleistungen
Qualität und Zertifizierung
Das Qualitätsmanagementsystem ist nach ISO 9001:2015, das Umweltmanagementsystem nach ISO 14001:2015 und das Arbeitsschutzsystem nach ISO 45001:2018 durch NSF-ISR zertifiziert. Umfang der Zertifikate: Design, Entwicklung, Produktion, Marketing und Vertrieb von Drahtverarbeitungsmaschinen.
| Nachweis | Wittenbach |
|---|---|
| ISO 9001:2015 | |
| ISO 14001:2015 | |
| ISO 45001:2018 |
Historie
- 1877
Heinrich Spühl gründet in St. Gallen die Erfinderwerkstatt Spühl; seine Maschine zur Herstellung von Möbelfederkernen wird 1883–1886 zum Verkauf lizenziert.
- 1886
Erste Federknotenmaschine mit Patentanmeldung von Heinrich Spühl.
- 1889
Erfolge bei der Weltausstellung Exposition Universelle Internationale in Paris (Bronze- und Silbermedaillen).
- 1900
Erneute Ausstellung in Paris, Medaillengewinne.
- 1930
Entwicklung der ersten mechanischen Möbelfederwinde-Maschine der Welt.
- 1934/1935
Patent von Emil und Julius Spühl für eine Maschine zur Produktion von Taschenfedern.
