Entwicklung und Bau von Läpp-, Polier- und Flachhonmaschinen sowie Lohnbearbeitung in der Feinstbearbeitung.
Stähli Läpp Technik AG
Pieterlen (Hauptsitz) · Winterthur · Weil im Schönbuch · Lake Geneva, WI · XiamenNeu auf Amplifa
Über die Stähli Läpp Technik AG
Die Stähli Läpp Technik AG ist ein Schweizer Maschinenhersteller und Familienunternehmen mit Hauptsitz in Pieterlen bei Biel. Das Unternehmen entwickelt und baut eigens entwickelte Maschinen für Läppen, Polieren und Flachhonen – von 1-seitigen Flachläppmaschinen (FLM), 1-, 2- und 3-Scheiben Flachhonmaschinen über Rundläppmaschinen (CLM) bis zu Optik-Poliermaschinen und Sondermaschinen. Neben dem Maschinenbau gehören die eigene Lohnbearbeitung mit Flachhonen, Läppen, Polieren, Rundläppen sowie Ebenheits- und Rauheitsmessung und Reinigung zu den Kernkompetenzen. Bearbeitet werden Stahl, Aluminium, Messing, Keramiken, Hartmetall, Kunststoff sowie Glas und Zerodur. Die Stähli-Gruppe beschäftigt weltweit mehr als 100 Mitarbeitende an eigenen Standorten in der Schweiz, Deutschland, den USA und China und beliefert unter anderem Kunden aus Optik, Automotive, Werkzeug- und Keramikindustrie.
- Standort
- Pieterlen
- Verfahren
- Flachhonen, Läppen (Flachläppen mit losem Korn), Polieren (mit losem Korn), Rundläppen, Optik-Polieren (Pechpolieren / Folienpolieren), Feinschleifen / Flachschleifen (2-seitig, SiC/Korund), Ebenheitsmessung, Rauheitsmessung
- Werkstoffe
- Stahl, Aluminium, Messing, Keramiken, Hartmetall, Kunststoff, Glas, Zerodur
- Zertifikate
- ISO 9001
- Gegründet
- 1969
- Mitarbeiter
- ca. 50 (Hauptsitz)
- Branchen
- Optische Industrie, Automotive, Werkzeug-/Hartmetallindustrie, Keramikindustrie, Medizintechnik, Kugellagerindustrie
- 01
Engineering und Entwicklung (Versuchsabteilung)
- 02
Maschinenbau in Pieterlen
- 03
Lohnbearbeitung (Flachhonen, Läppen, Polieren, Rundläppen)
- 04

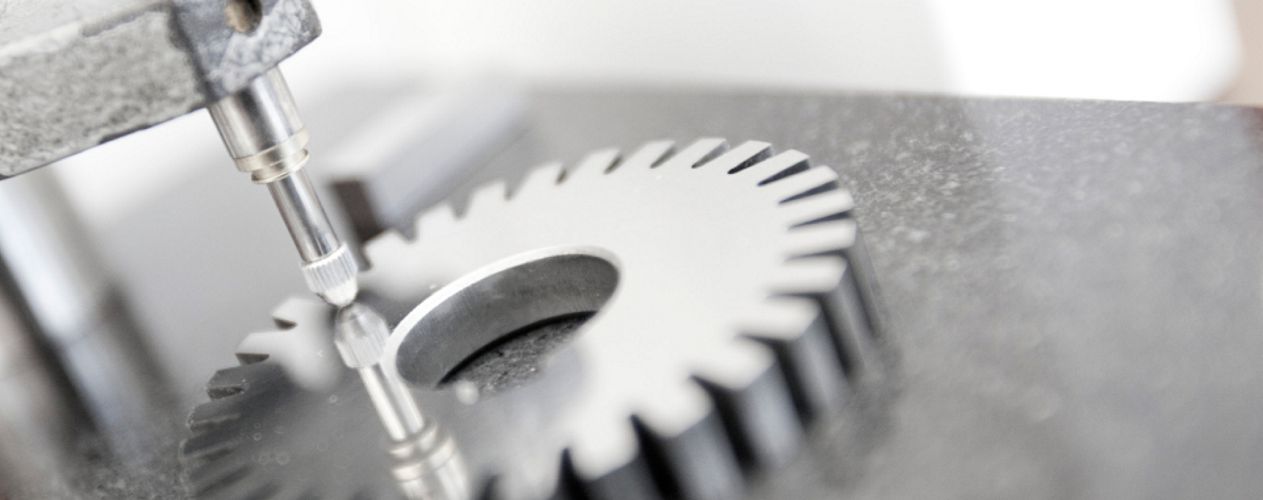

Prüfung (Ebenheits- und Rauheitsmessung)
- 05

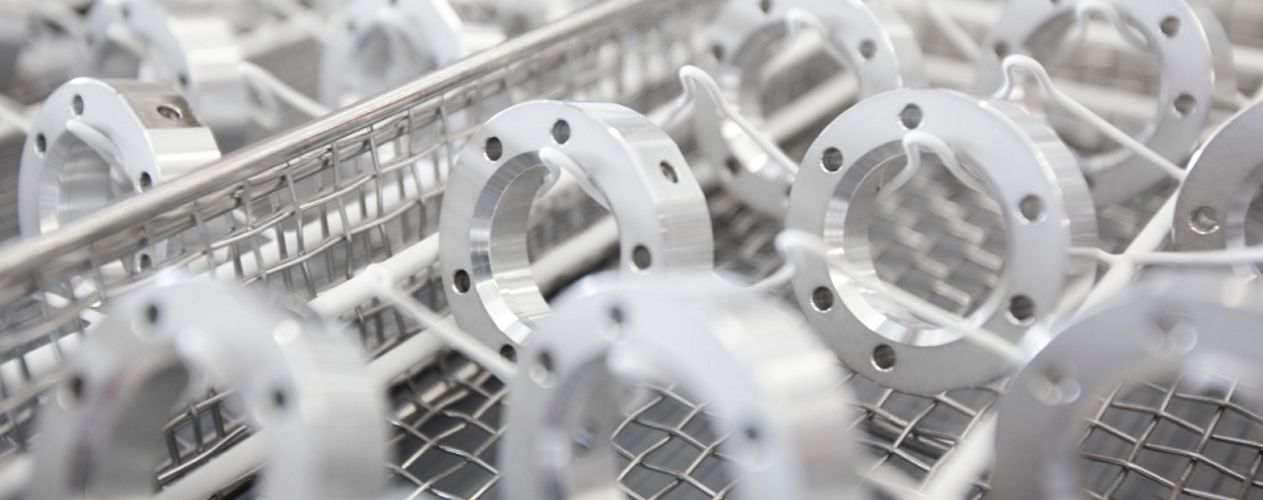

Reinigen
- 06
Verkauf von Maschinen und Verbrauchsmaterial
- 07
Service: Wartung, Schulung, Prozessoptimierung, Fernwartung
Werkstoffe und Verfahren
Stahl
Läppt und gehont in Kleinserien und Serien, z. B. für Automotive, Werkzeuge und Lagerringe.
Aluminium
Flache und runde Werkstücke aus Aluminium für Alu-Präzisionsteile bis Serienproduktion.
Messing
Bearbeitung von Messingteilen im Lohnläpp- und Polierprozess.
Keramiken und Hartmetall
Feinstbearbeitung von Hartmetall und technischer Keramik, u. a. aus der Werkzeug- und Hartmetallindustrie.
Glas und Zerodur
Optik-Polieren (Pech-/Folienpolieren) von Glas und Zerodur mit Oberflächengüten im Nanobereich.
Kunststoff
Flach- und Rundläppen von Kunststoffwerkstücken.
Guss
Guss-Läppscheiben als Arbeitsscheiben für Läppprozesse.
Standorte der Stähli-Gruppe
Pieterlen
CHHauptsitz, Maschinenbau, Entwicklung, Lohnbearbeitung
- Stückgewicht / Größe
- Werkstücke Ø 1–1000 mm (FLM; Sonderausführungen bis Ø 3250
- Losgröße
- Einzelstücke bis Serienproduktion
- Werkstoffe
- Stahl, Aluminium, Messing, Keramiken, Hartmetall, Kunststoff
- FLM 500/750/1000/1500 Flachläpp- und Poliermaschinen
- FLM 2700-4R / FLM 3250-3R Grossläppmaschinen
- FH 602, DLM 705/805/1205 Flachhonmaschinen
- FH3-505 / FH3-805 3-Scheiben Flachhonmaschinen
- CLM 150-2 / CLM 500 Rundläppmaschinen
- FLM-P Optik-Poliermaschinen
- Roboter-Automation (Stäubli RX 160)
Niederlassung Ostschweiz, Lohnbearbeitungszentrum (seit 1981)
- Losgröße
- Kleinserien und Serien
- Werkstoffe
- Stahl, Aluminium, Messing, Keramiken, Hartmetall, Kunststoff
- Flachhonen
- Läppen
- Polieren
- Rundläppen
Weil im Schönbuch
DENiederlassung Deutschland: Lohnarbeit, Maschinenverkauf, Landesvertretung
- Losgröße
- Kleinserien bis Serien
- Werkstoffe
- Stahl, Aluminium, Messing, Keramiken, Hartmetall
- 2-Scheiben Flachhontechnik
Lake Geneva, WI
USNiederlassung USA: Verkaufs- und Servicegesellschaft Nordamerika, R&D-Zentrum
Xiamen (Fujian)
CNNiederlassung China: Lohnbearbeitung, Prozessentwicklung
Bauteile und Anwendungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| FlachhonenFeinstbearbeitung/Veredelung | – | – | – | Kleinserien – Serienproduktion | Stahl, Aluminium, Messing, Keramiken, Hartmetall, Kunststoff |
| Läppen (Flachläppen mit losem Korn)Feinstbearbeitung/Veredelung | – | – | – | Einzelstücke – Serienproduktion | Stahl, Aluminium, Messing, Keramiken, Hartmetall, Kunststoff |
| Polieren (mit losem Korn)Feinstbearbeitung/Veredelung | – | – | – | – | Stahl, Aluminium, Messing, Keramiken, Hartmetall, Kunststoff, Glas, Zerodur |
| RundläppenFeinstbearbeitung/Veredelung | – | 500 mm (CLM 500); bis 200 mm (FLM) × Ø 6-150 mm (CLM); Ø 0,7-30 mm (FLM) | – | Einzelteile – Serienfertigung | Stahl, Aluminium, Messing, Keramiken, Hartmetall, Kunststoff |
| Optik-Polieren (Pechpolieren / Folienpolieren)Feinstbearbeitung/Veredelung | Nanobereich (Ebenheit/Rautiefe) · Oberflächengüten im Nanobereich | Ø 4000 mm Polierschale (FLM 4000-P) | – | – | Glas, Zerodur |
| Feinschleifen / Flachschleifen (2-seitig, SiC/Korund)Feinstbearbeitung/Veredelung | Abstellgenauigkeit 0,1 µm (DLM 805) | Distanz zwischen Arbeitsscheiben < 390 | – | grössere Stückzahlen / Serienproduktion | Stahl, Aluminium, Messing, Keramiken, Hartmetall |
| EbenheitsmessungPrüfung | – | – | – | – | – |
| RauheitsmessungPrüfung | – | – | – | – | – |
| ReinigenOberfläche | – | – | – | – | – |
16 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 1-seitige Flachläpp- und Poliermaschine (FLM-Baureihe) | Stähli FLM 500 / FLM 750 / FLM 1000 / FLM 1500 | – | Werkstücke Ø 1 mm bis Ø 1000 mm (Bauvarianten bis Ø 3250 mm) | – | Pieterlen, CH |
| 1-seitige Flachläpp- und Poliermaschine (myLäpp-Baureihe) | Stähli MLS 750 / MLS 1000 | – | – | – | Pieterlen, CH |
| 1-seitige Grossläpp-/Poliermaschine | Stähli FLM 2700-4R / FLM 2450C-full / FLM 3000-L / FLM 3250-3R | – | – | – | Pieterlen, CH |
| 1-Scheiben Flachhonmaschine | Stähli FH 602 | – | mit integrierter Dickenmessung | – | – |
| 2-Scheiben Flachhonmaschine | Stähli DLM 705 / DLM 805 / DLM 1205 | – | DLM 805: Arbeitsscheiben-Ø 820/860 mm, Distanz zwischen Arbeitsscheiben < 390 mm | – | – |
| 2-Scheiben Flachhonmaschine | Stähli DLM 600/900 | – | – | 1989 | – |
| 2-Scheiben Läpp-/Flachhonmaschine | Stähli FH2-505 | – | CBN-/Diamantschleifscheiben Ø 534 mm | – | – |
| 3-Scheiben Flachhonmaschine | Stähli FH3-505 | – | mit optionalem Roboter-Beladesystem | ab 2017 | – |
| 3-Scheiben Flachhonmaschine | Stähli FH3-805 | – | Automation: Ø 25-250 mm, Dicken bis 80 mm | – | – |
| Rundläppmaschine | Stähli CLM 150-2 | – | Ø 6-150 mm, Länge bis 150 mm | – | – |
| Rundläppmaschine | Stähli CLM 500 / CLM 500-A | – | Ø 6-150 mm, Länge bis 500 mm | – | – |
| Rundläppmaschine (2-Scheiben-Prinzip) | Stähli FLM 500-R | – | Ø 0,7-30 mm, Länge 2-200 mm | – | – |
| Optik-Poliermaschine (Pechpoliermaschine) | Stähli FLM 750-P bis FLM 4000-P | – | Polierschalen Ø 1100 / 1500 / 2100 / 3000 / 4000 mm | – | – |
| Optik-Poliermaschine (Folienpoliermaschine) | Stähli FLM 750-F bis FLM 3000-F | – | – | – | – |
| Automation (Roboter-Zelle) | Stähli FH3-805 mit Stäubli RX 160 Roboter | – | Ø 25-250 mm, Dicken bis 80 mm | – | – |
| Sondermaschinen | Stähli | – | Grossläppmaschine bis Teile-Durchmesser 1500 mm, Auflast 0-750 daN | – | – |
Zusatzleistungen
Qualität
Die Lohnbearbeitung ist nach ISO 9001 zertifiziert. Zur Qualitätssicherung gehören Ebenheits- und Rauheitsmessung, integrierte rechnergestützte Messsysteme in den Maschinen sowie In-Prozess-Dickenmessung.
| Nachweis | Weil im Schönbuch |
|---|---|
| ISO 9001 |
