Stornetic fertigt schwungradbasierte Hochleistungs-Stromspeichersysteme (EnWheel, DuraStor) für Netzentlastung und Versorgungssicherheit.
Stornetic GmbH
Jülich, DeutschlandNeu auf Amplifa
Über Stornetic

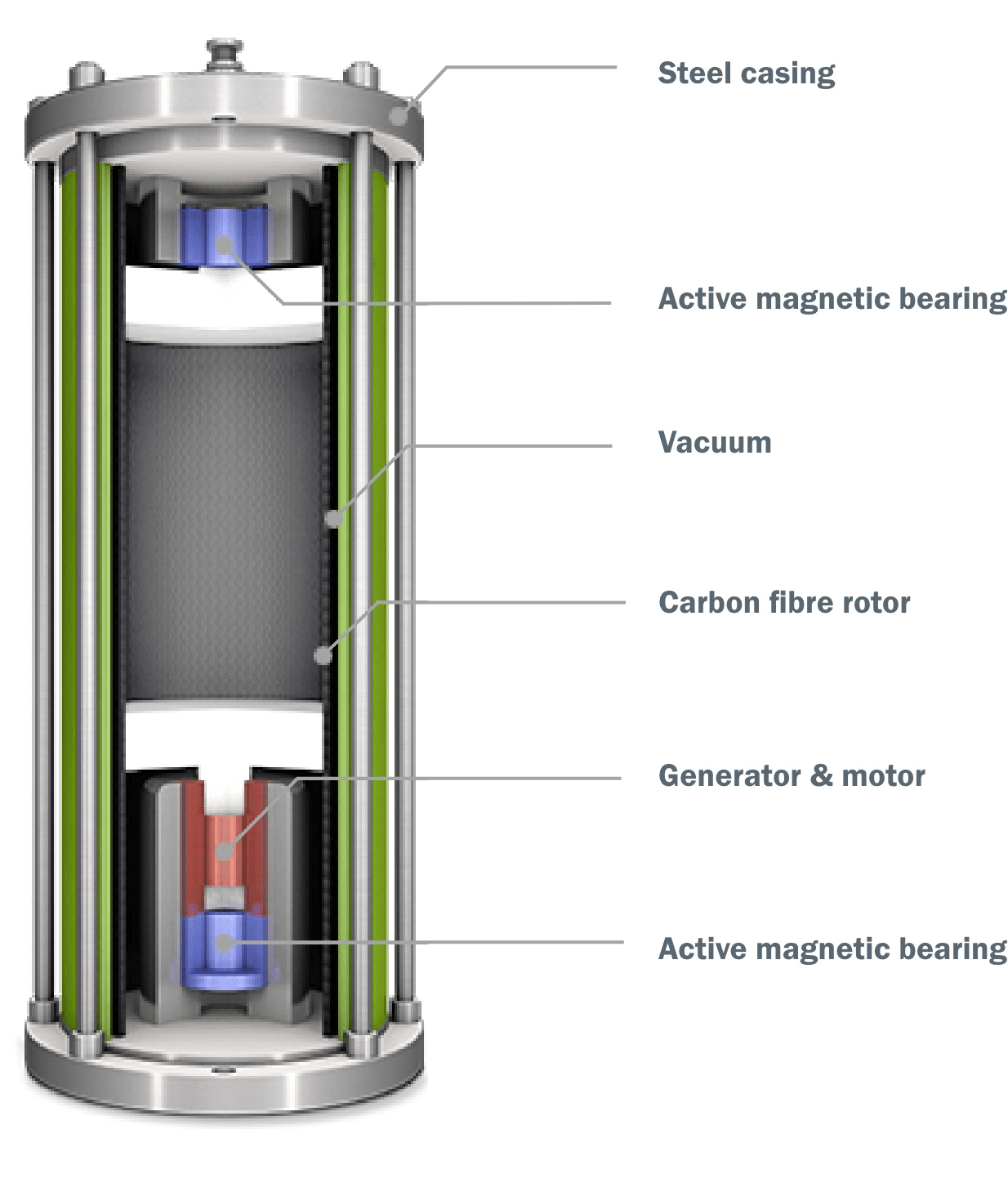

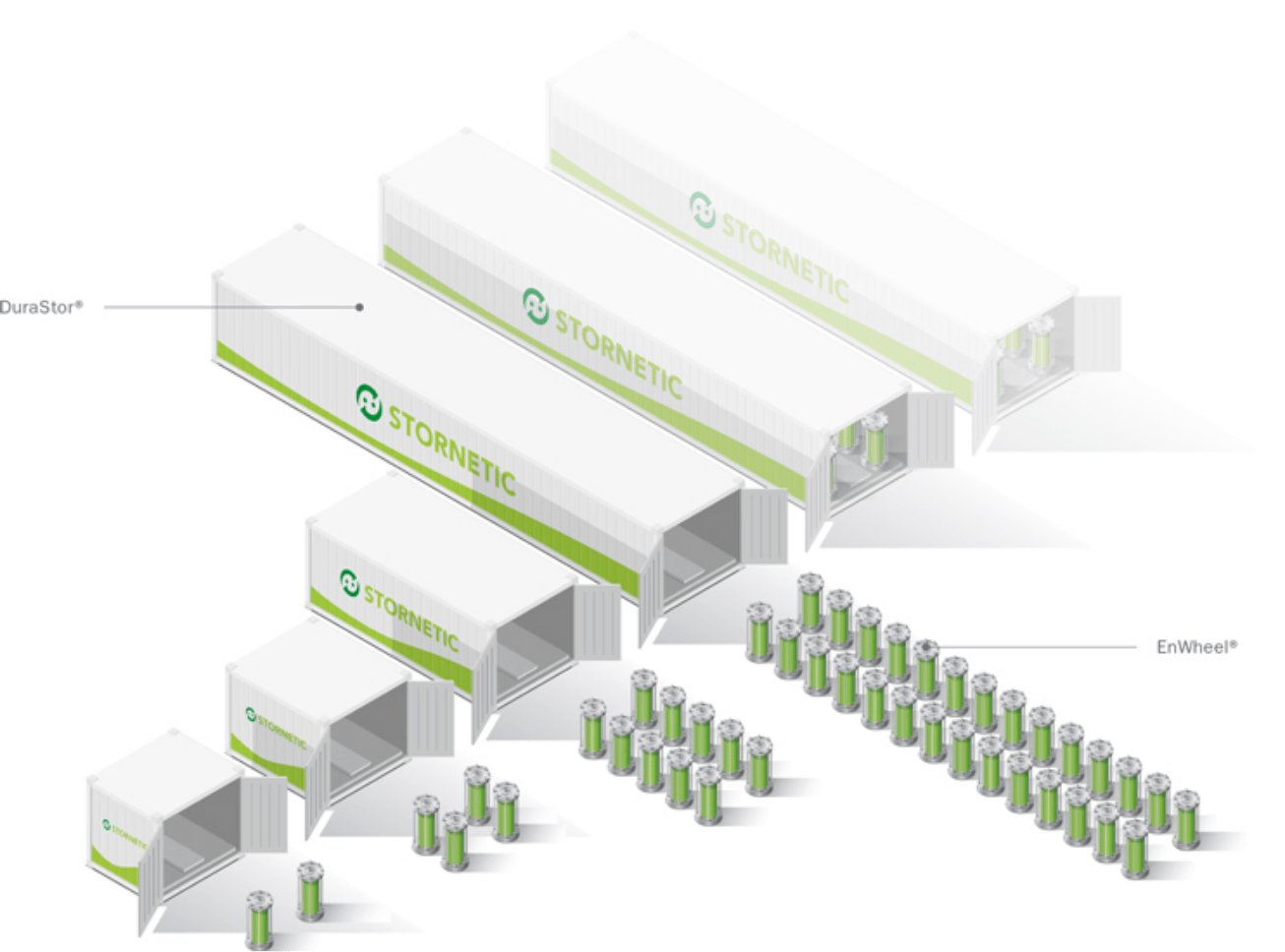

Die Stornetic GmbH mit Sitz in Jülich (Nordrhein-Westfalen) entwickelt und fertigt schwungradbasierte Kurzzeit-Stromspeichersysteme. Das Kernprodukt EnWheel ist eine kinetische Speichereinheit mit kontaktfrei in aktivem Magnetlager gelagertem Kohlefaser-Rotor (CFK), der im Vakuum auf bis zu 45.000 U/min läuft; die Einhausung besteht aus Massivstahl. Auf Basis dieser Maschinen werden modulare, containerisierte Speichersysteme der Marke DuraStor (z. B. DuraStor 240, 260 und 1000 mit bis zu 1.000 kW) von der Kilowatt- bis in den Megawattbereich projektiert und gebaut. Die Herstellung stützt sich auf über vier Jahrzehnte Erfahrung der Muttergesellschaft Enrichment Technology Company (ETC) in der Fertigung schnelldrehender, reibungsarmer Carbon-Faser-Komponenten für die Zentrifugentechnik. Kunden sind Stadtwerke und Versorger, Netzbetreiber, Forschungseinrichtungen und Industriebetriebe mit leistungsintensiven Prozessen; Anwendungen umfassen Lastflussmanagement, Lastspitzenkappung, Versorgungssicherheit und Smart-Grid-/Inselnetzlösungen. Stornetic begleitet Projekte von der Projektierung über Fundamentbau und Installation bis zur Inbetriebnahme, Schulung und EMS-/SCADA-Integration; Referenzkunden sind u. a. Stadtwerke München, EDF, KIT und Nippon Koei (Japan).
- Standort
- Jülich
- Verfahren
- Herstellung von Schwungrad-Speichersystemen (EnWheel), Fertigung von schnelldrehenden Carbon-Faser-Komponenten (Zentrifugen für Urananreicherung), Entwicklung, Konstruktion und Fertigung kinetischer Stromspeichersysteme (DuraStor Containersysteme), Numerische Simulation, Risikoanalysen und FMEA in der Produktentwicklung, Elektrische und mechanische Qualitätsprüfungen sowie Produktversagenstests (Safety Tests), Systemplanung, Lieferung, Installation, Inbetriebnahme, Fundamentbau und Schulung, Konfiguration/Projektierung individueller Speichersysteme, Installation und Inbetriebnahme vor Ort
- Werkstoffe
- Kohlefaserverstärkter Verbundstoff (CFRP/CFK), Kohlefaser-Verbundstoff (Schwungradrotor), Massivstahl (Einhausung/Containment), Beton (Fundament, Betonpad), Permanenterregter Synchronmotor, Beton (Fundament/Betonpad)
- Zertifikate
- CE-Kennzeichnung, UL-Zertifizierung, CE-Kennzeichnung (EnWheel/DuraStor), UL-Zertifizierung (EnWheel; auf Anfrage), Werkstest vor Auslieferung, FMEA und Risikoanalysen
- Gegründet
- 2013
- Branchen
- Energieversorgung (Stadtwerke/Versorger), Netzbetreiber/Microgrids, Erneuerbare Energien (PV/Wind), Industrie mit leistungsintensiven Prozessen, Energieforschung
- 01
Konzeptentwicklung und numerische Simulation (Maschinendynamik).
- 02
Konstruktion und FMEA/Risikoanalyse
- 03
Fertigung der CFK-Schwungradrotoren und mechanischer Komponenten
- 04

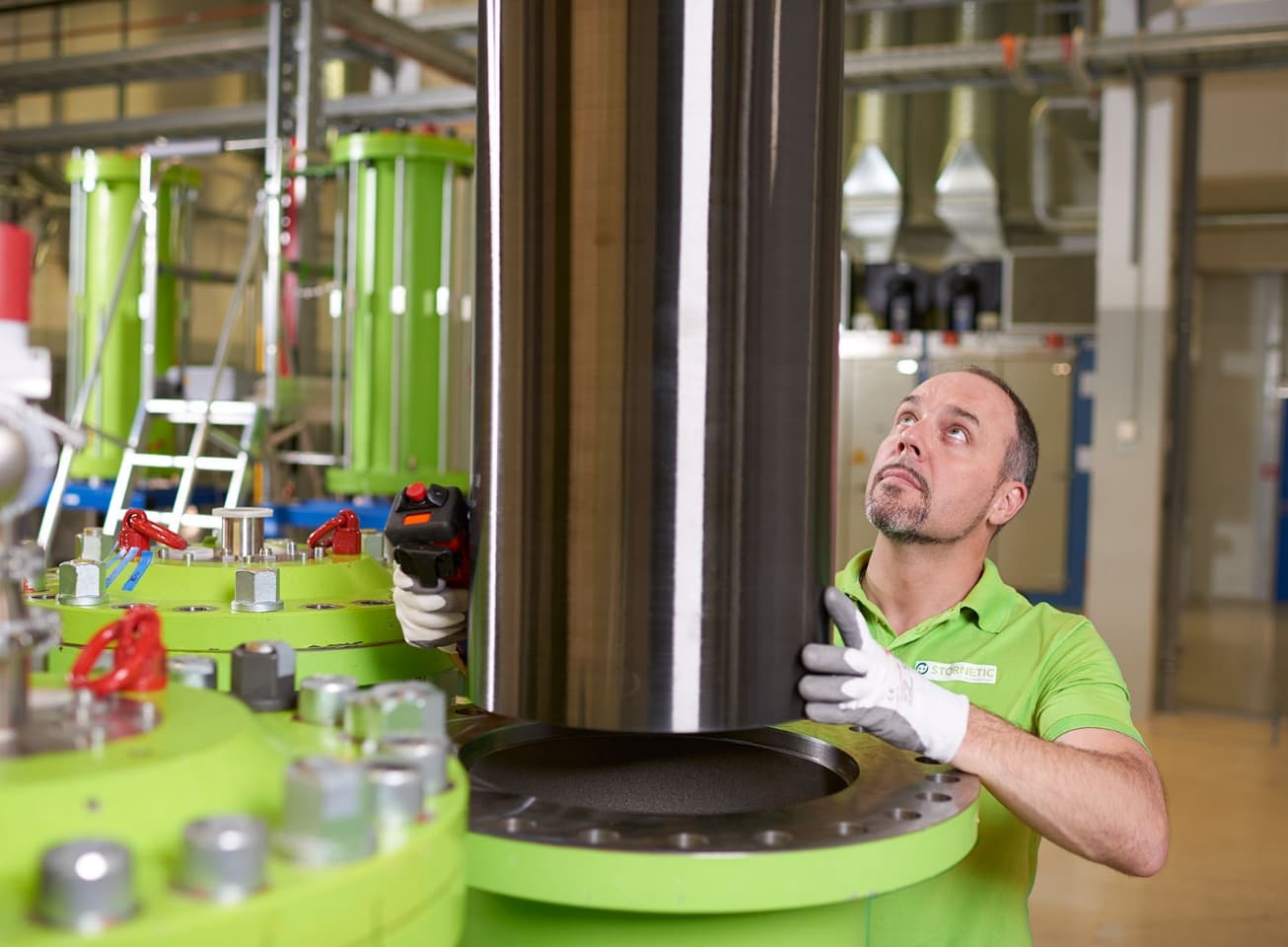

Montage der EnWheel-Maschinen und DuraStor-Container
- 05
Elektrische und mechanische Qualitätsprüfungen sowie Produktversagenstests
- 06
Werkstest und Auslieferung der Systeme
- 07

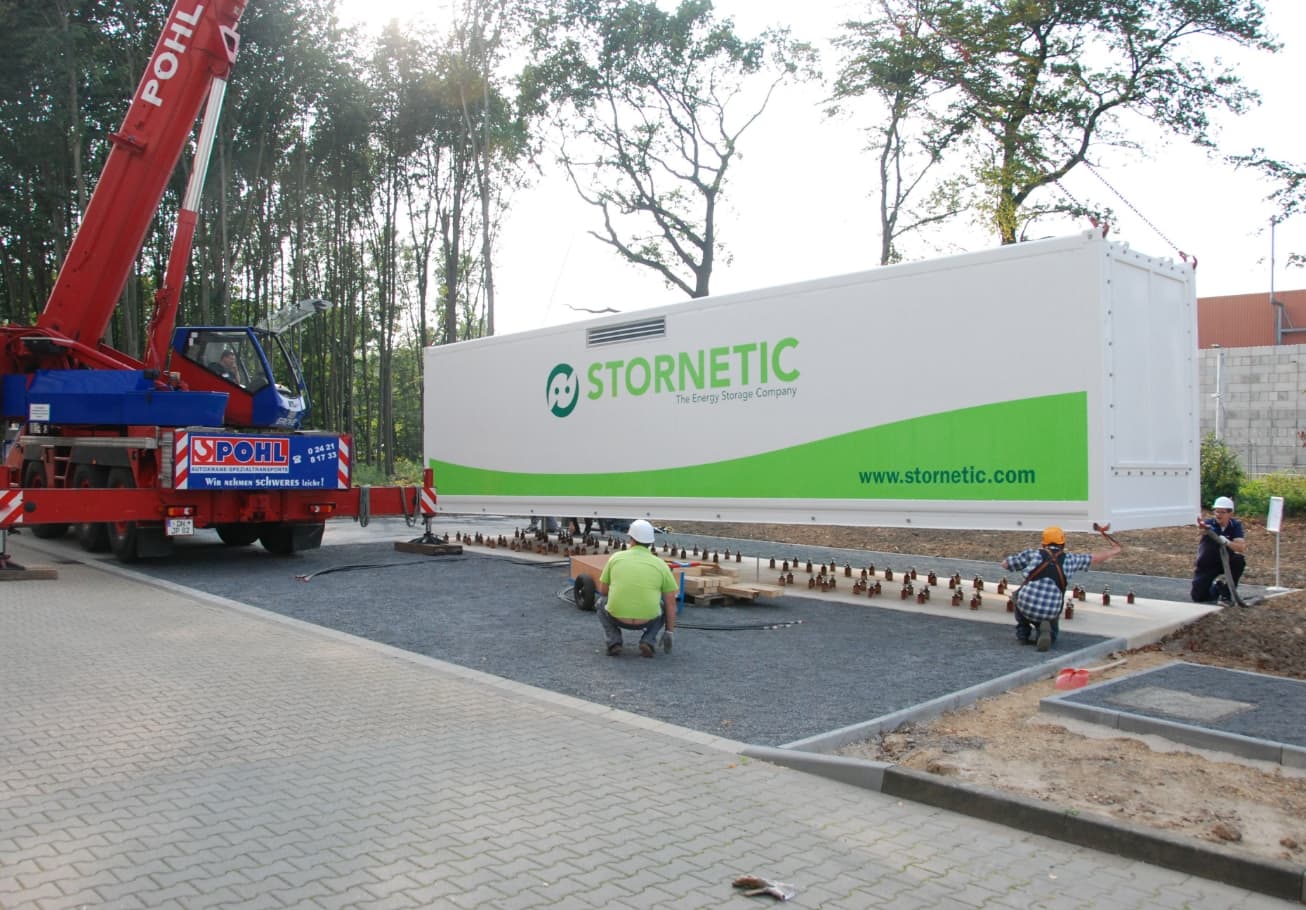

Fundamentbau, Installation und Inbetriebnahme vor Ort
- 08
Schulung, EMS-/SCADA-Integration und Betriebsführung
Werkstoffe und Verfahren
Kohlefaserverstärkter Verbundstoff (CFRP/CFK)
Schwungradrotor im Vakuum; hohe Festigkeit bei geringem Gewicht, bis 45.000 U/min.
Massivstahl (Einhausung/Containment)
Bewiesene sichere Stahl-Einhausung der Schwungradmaschine sowie Containerstruktur.
Permanenterregter Synchronmotor
Integrierter Motor/Generator mit aktiven Magnetlagern für verschleißfreien Betrieb.

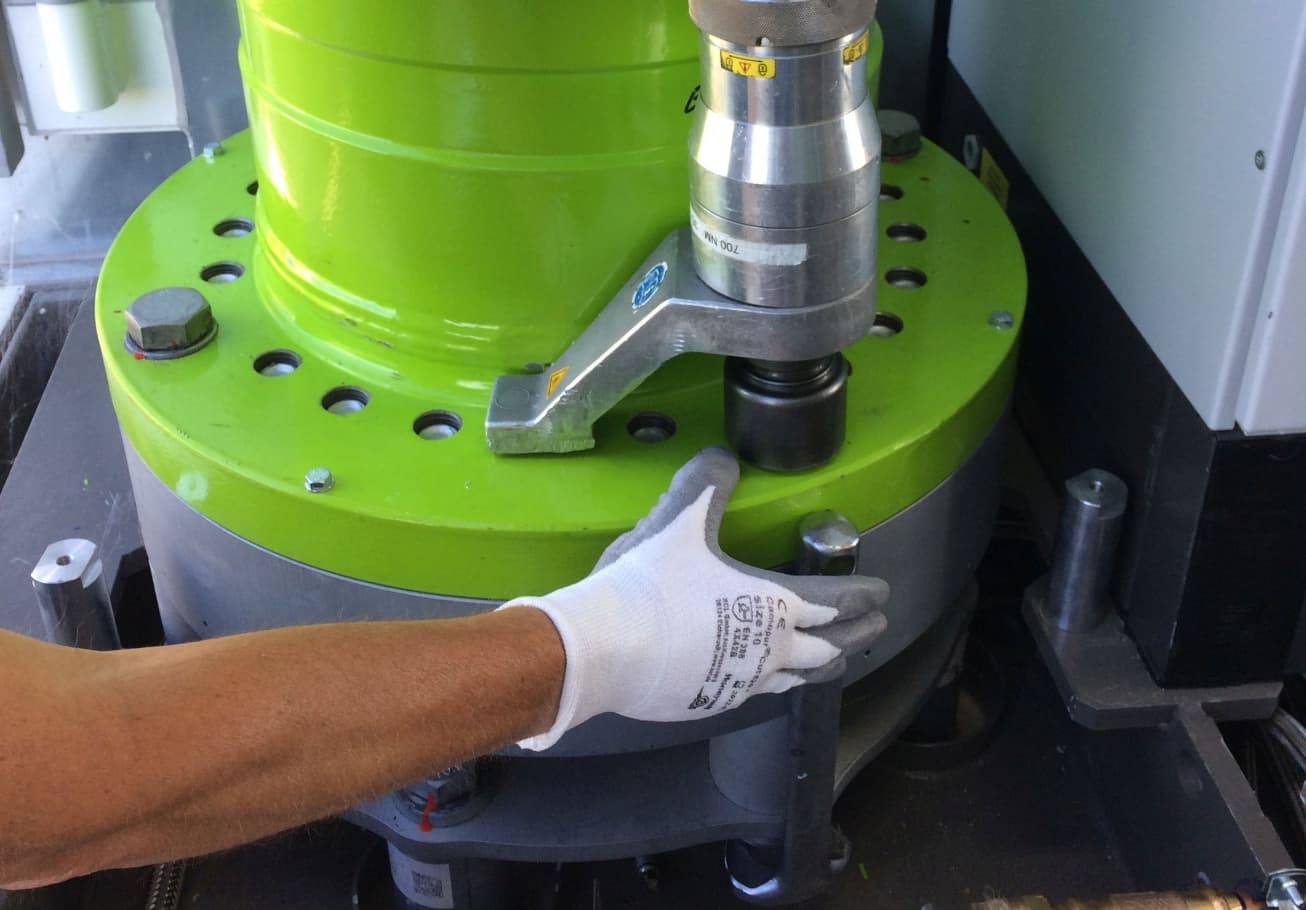

Beton (Fundament/Betonpad)
Spezielles Betonfundament zur sicheren Aufstellung der Maschinen und Container.
Standorte
Jülich
DEHauptsitz, Fertigung, Werkstest und Teststandort
- Stückgewicht / Größe
- EnWheel 60: 800 kg (450 mm Durchmesser, 1500 mm Höhe);
- Werkstoffe
- CFK, Massivstahl, Beton
- Schwungradmaschine EnWheel 22 (60 kW, 2015 qualifiziert)

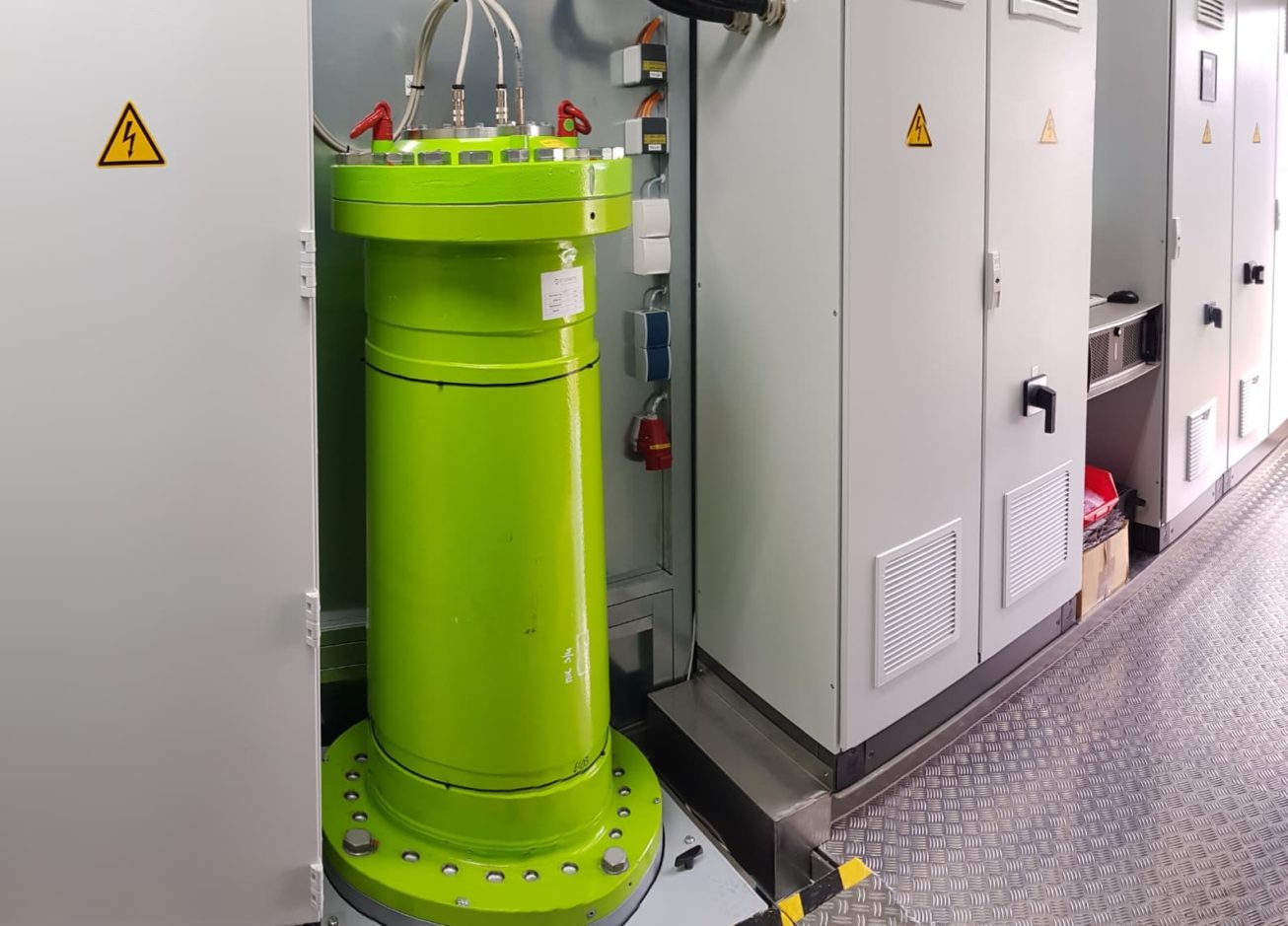

- Schwungradmaschine EnWheel 60 (130 kW, 2017 qualifiziert)
- Schwungradmaschine EnWheel 130 (2020 qualifiziert)

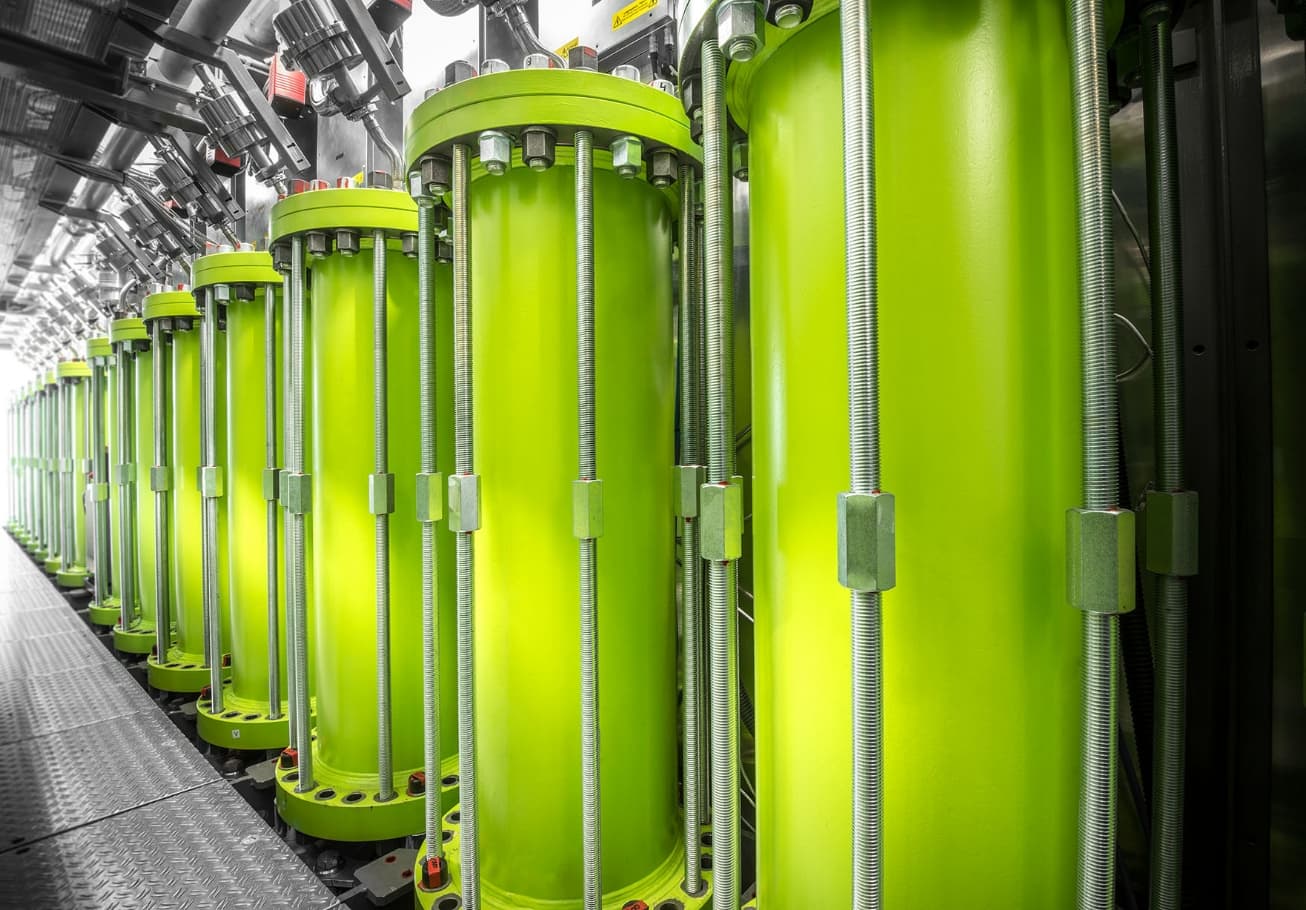

- Container-System DuraStor 240 (4x EnWheel 60)
- Container-System DuraStor 260 (2x EnWheel 130)

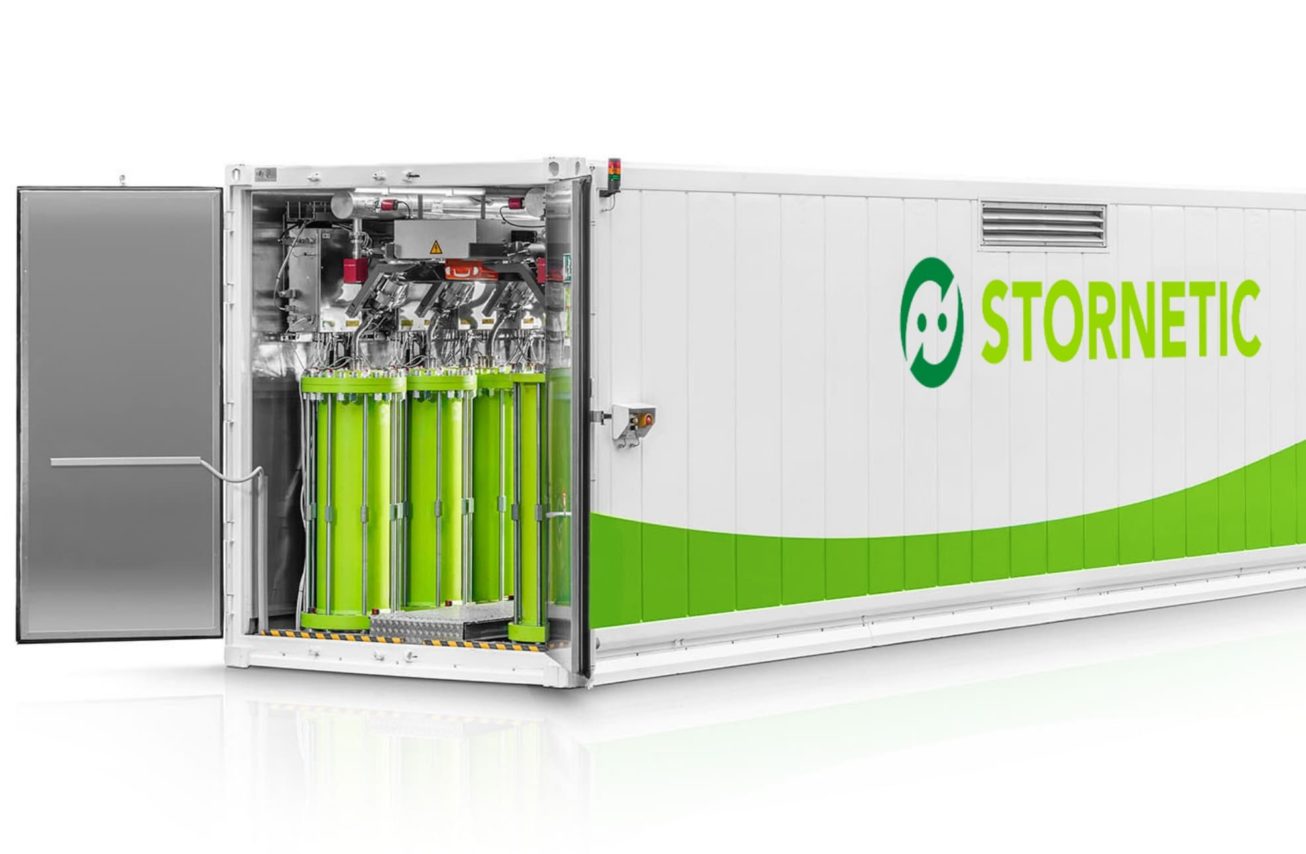

- Container-System DuraStor 1000 (16x EnWheel 60)
Bauteile und Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Herstellung von Schwungrad-Speichersystemen (EnWheel)Engineering | – | – | – | – | Kohlefaserverstärkter Verbundstoff (CFRP/CFK), Massivstahl |
| Fertigung von schnelldrehenden Carbon-Faser-Komponenten (Zentrifugen für Urananreicherung)Engineering | – | – | – | – | Carbon-Faser (CFK) |
| Entwicklung, Konstruktion und Fertigung kinetischer Stromspeichersysteme (DuraStor Containersysteme)Montage | – | – | 28 Tonnen (DuraStor 1000) | – | Stahl (Container), Beton (Fundament) |
| Numerische Simulation, Risikoanalysen und FMEA in der ProduktentwicklungPrüfung | – | – | – | – | – |
| Elektrische und mechanische Qualitätsprüfungen sowie Produktversagenstests (Safety Tests)Prüfung | – | – | – | – | – |
| Systemplanung, Lieferung, Installation, Inbetriebnahme, Fundamentbau und SchulungMontage | – | – | – | – | Beton (Fundament) |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Schwungrad-Speichermaschine EnWheel 22 | Stornetic EnWheel 22 | – | – | 2015 quali | Jülich, Deutschland |
| Schwungrad-Speichermaschine EnWheel 60 | Stornetic EnWheel 60 | – | 450 mm Durchmesser, 1500 mm Höhe; 60 kW Nennleistung; bis 45.000 U/min | 2017 quali | Jülich, Deutschland |
| Schwungrad-Speichermaschine EnWheel 130 | Stornetic EnWheel 130 | – | 450 mm Durchmesser, 1500 mm Höhe; 130 kW Nennleistung; bis 45.000 U/min | 2020 quali | Jülich, Deutschland |
| Container-Speichersystem DuraStor 240 (4x EnWheel 60) | Stornetic DuraStor 240 | – | 6 x 2,5 x 2,8 m (L x B x H); 240 kW | 2015 quali | Jülich, Deutschland |
| Container-Speichersystem DuraStor 260 (2x EnWheel 130) | Stornetic DuraStor 260 | – | 6 x 2,5 x 2,8 m (L x B x H); 260 kW | – | Jülich, Deutschland |
| Container-Speichersystem DuraStor 1000 (16x EnWheel 60) | Stornetic DuraStor 1000 | – | 12 x 2,5 x 2,8 m (L x B x H); 1000 kW | – | Jülich, Deutschland |
Zusatzleistungen
Referenzkunden
Qualität und Sicherheit
Alle Produkte durchlaufen reguläre Risikoanalysen und FMEA, numerische Simulationen von Maschinendynamik und Materialspannungen sowie elektrische und mechanische Qualitätsprüfungen und Produktversagenstests. Vor der Auslieferung werden die Systeme umfassend im Werk getestet; die Produkte entsprechen europäischen Richtlinien und OSHA-Anforderungen.
| Nachweis | Jülich |
|---|---|
| CE-Kennzeichnung (EnWheel/DuraStor) | |
| UL-Zertifizierung (EnWheel; auf Anfrage) | |
| Werkstest vor Auslieferung | |
| FMEA und Risikoanalysen |
Historie
- 2012

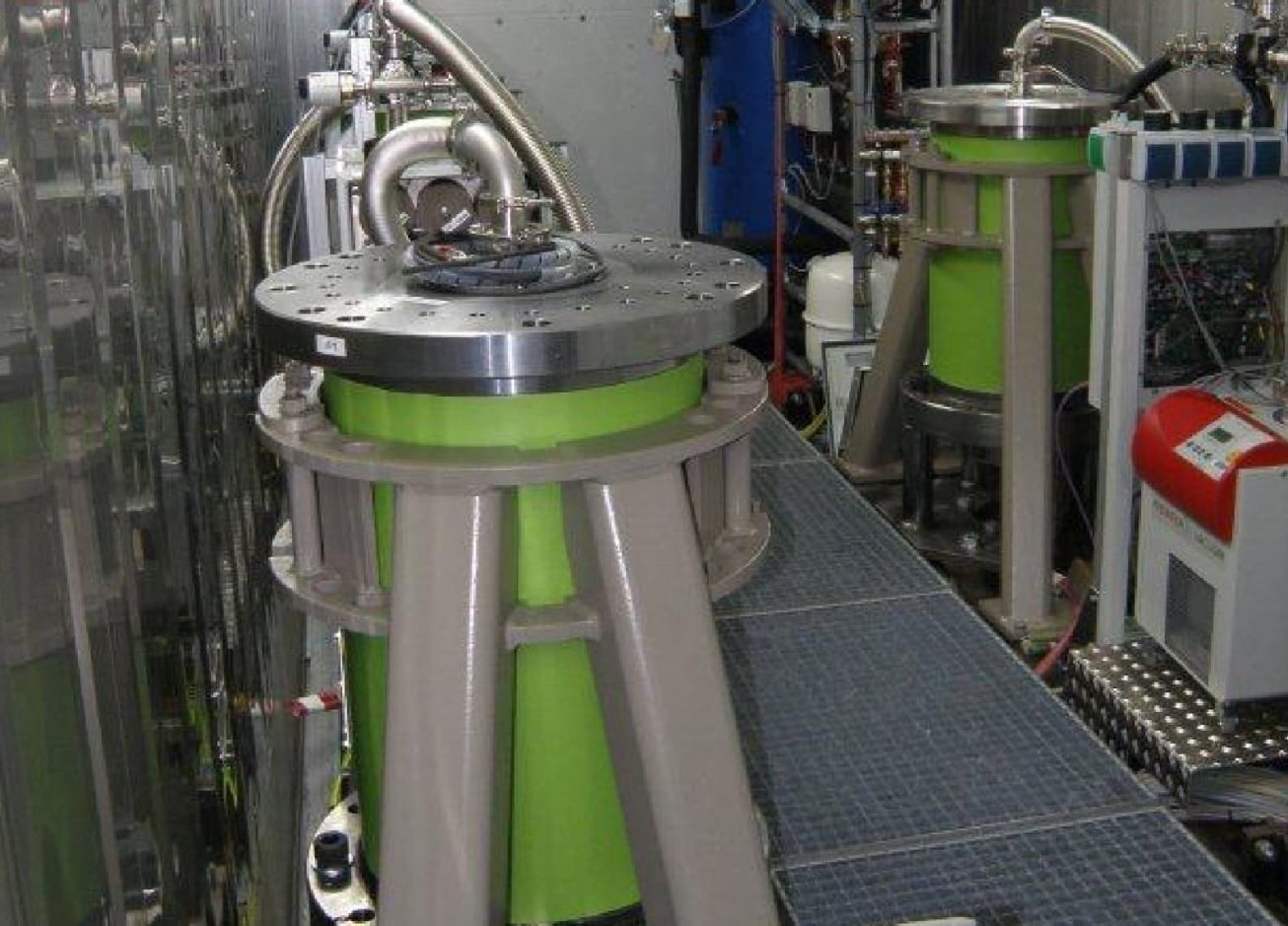

ETC startet die Konzeptentwicklung von Schwungrädern zur Energiespeicherung basierend auf vier Jahrzehnten Erfahrung mit kohlefaserbasierten Zentrifugen.
- 2013
Juli: erster EnWheel-Prototyp, Endurancetests beginnen; August: Gründung der Stornetic GmbH als hundertprozentige Tochter von ETC.
- 2015
Mai: erstes kommerzielles Design EnWheel 22 qualifiziert; August: DuraStor-System qualifiziert.
- 2017
Mai: Installation von DuraStor am EDF-Testnetz in Frankreich; Juni: EnWheel 60 qualifiziert.
- 2019
Mai: Installation bei Karlsruhe Institute of Technology (KIT); Dezember: Installation bei Nippon Koei in Japan.
- 2020
Juni: EnWheel 130 qualifiziert, mehr als Verdopplung der Kapazität pro Schwungrad; Dr. Christoph Schäfer wird Head of Business Development & Technology.
- 2022

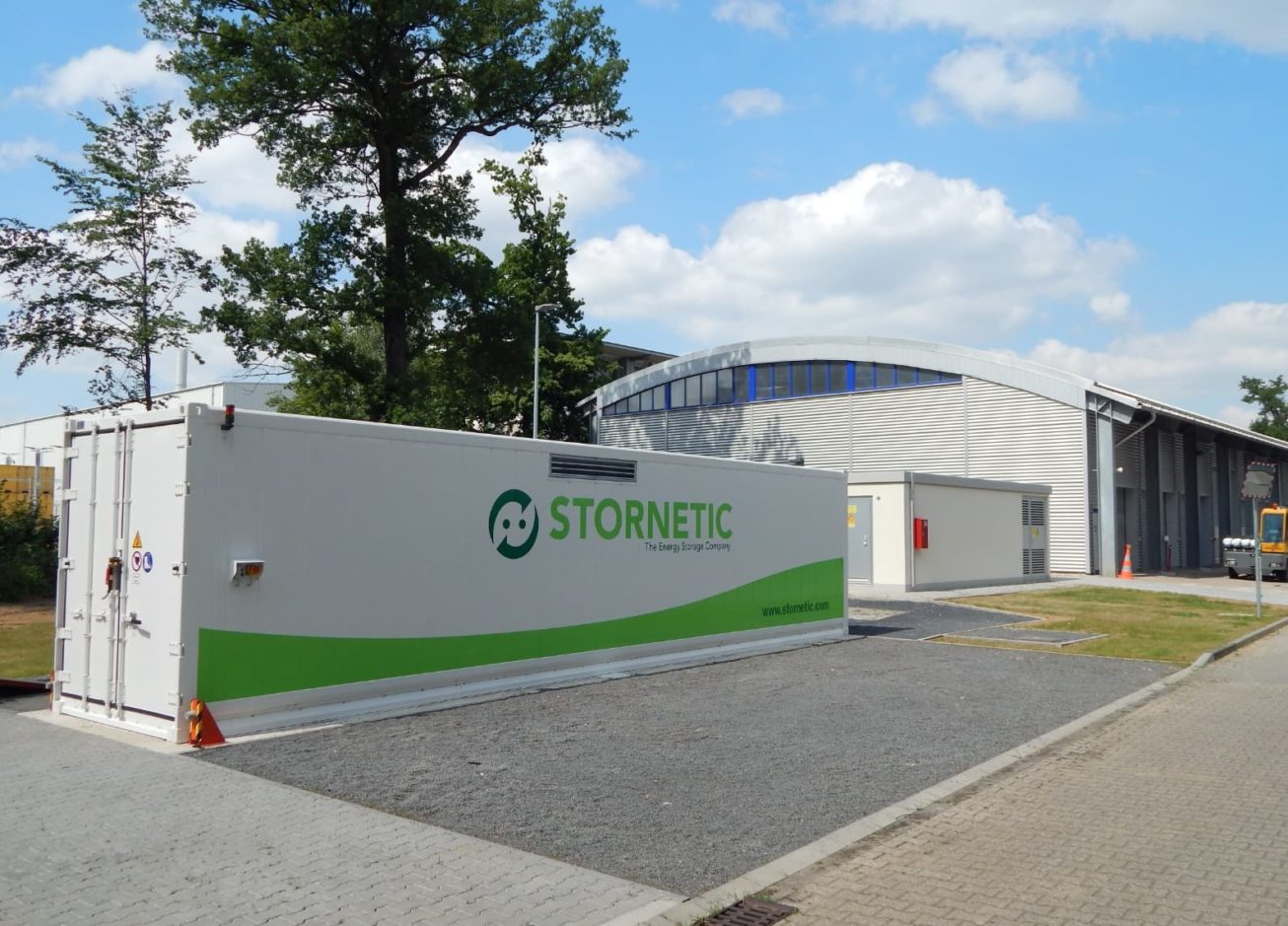

Referenzprojekt mit Stadtwerke München: DuraStor 560 kW | 95 kWh mit 28 EnWheel 22 am Standort Jülich, SCADA-gekoppelt mit dem SWM-Bilanzkreis.
