CNC-Lohnfertigung und Formenbau in Gramatneusiedl bei Wien: 5-Achs-Fräsen, Drehen, Drahterodieren, Vorrichtungsbau, Einzelstück bis Serie.
Sturmform GmbH
Gramatneusiedl (AT)Neu auf Amplifa
Über Sturmform
Die Sturmform GmbH ist ein 1989 gegründeter Familienbetrieb in Gramatneusiedl bei Wien (Niederösterreich) und fertigt Fräs-, Dreh- und Erodierteile, Vorrichtungen, Prototypen sowie Formeinsätze für Werkzeug- und Spritzgussbau. Der Schwerpunkt im Formenbau liegt auf Reparatur und Änderung bestehender Spritzgusswerkzeuge, auch anderer Hersteller; komplette Neuwerkzeuge entstehen nur in Ausnahmefällen. Das Verfahrensspektrum umfasst 5-Achs-Simultanfräsen, Dreh-Fräsen-Komplettbearbeitung mit Y-Achse, Langdrehen, Drahterodieren, Bandsägen-Zuschnitt, Konstruktion in TopSolid CAD/CAM, Koordinatenmesstechnik sowie Montage von Baugruppen. Bearbeitet werden Stahl, Werkzeugstähle, Edelstahl, Aluminium, Messing, Titan, Reinwolfram (99 %) und Wolframlegierungen sowie Kunststoffe wie POM, PA6, PC und PMMA; auchexterne Veredelung wird koordiniert. Kunden kommen aus Maschinenbau, Schienenfahrzeugtechnik, Kunststoffverarbeitung, Werkzeugbau und Nukleartechnik. Automatisierte Dreh- und Fräszentren laufen mannlos rund um die Uhr, Serien laufen mit Rahmenauftrag und Abruf; Angebote und Machbarkeitsprüfung erfolgen innerhalb von 48 Stunden.
- Standort
- Gramatneusiedl
- Verfahren
- CNC-Fräsen 5-Achs-Simultanbearbeitung, CNC-Fräsen 4-achsig, CNC-Drehen / Dreh-Fräs-Komplettbearbeitung (Y-Achse), Langdrehen, Drahterodieren, Formenbau: Reparatur und Änderung von Spritzgusswerkzeugen, Formeinsätze, Schieber, Kerne, Vorrichtungs- und Prototypenbau, Serienfertigung mit Rahmenauftrag und Abrufen
- Werkstoffe
- S355J2, C45, 42CrMo4, Werkzeugstahl 1.2312, Werkzeugstahl 1.2085, Werkzeugstahl 1.2379, V2A, V4A
- Zertifikate
- ISO 9001:2015
- Gegründet
- 1989
- Branchen
- Maschinenbau, Schienenfahrzeugtechnik, Kunststoffverarbeitung, Werkzeugbau/Spritzguss, Nukleartechnik, Nukleartechnik (Wolframteile)
- 01
Konstruktion & 5-Achs-Programmierung (TopSolid CAD/CAM)
- 02
Bandsägen-Zuschnitt (KASTOwin 4.6)
- 03
CNC-Fräsen (5-Achs: Hermle C 20 U, Haas UMC-750SS; DMG MORI M2)
- 04
CNC-Drehen & Dreh-Fräsen (Mazak QT-250MY, Langdrehautomat Sprint 32|8)
- 05
Drahterodieren (Fanuc Robocut α-1iB)
- 06
Koordinatenmesstechnik / Erstmusterprüfung (Wenzel SF 55)
- 07
Montage & koordinierte externe Veredelung
Standorte
Gramatneusiedl
ATFertigung, Formen- und Vorrichtungsbau, Konstruktion, Messtechnik, Montage
- Stückgewicht / Größe
- Futterteile bis Ø 360 mm × 1.000 mm
- Losgröße
- Einzelstück bis Serie (Rahmenauftrag/Abruf)
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Messing, Titan, Wolfram, Kunststoffe
- Hermle C 20 U (5-Achs, 600×450×450 mm)
- Haas UMC-750SS (5-Achs, 762×508×508 mm)
- DMG MORI M2 (Vertikal-Bearbeitungszentrum)

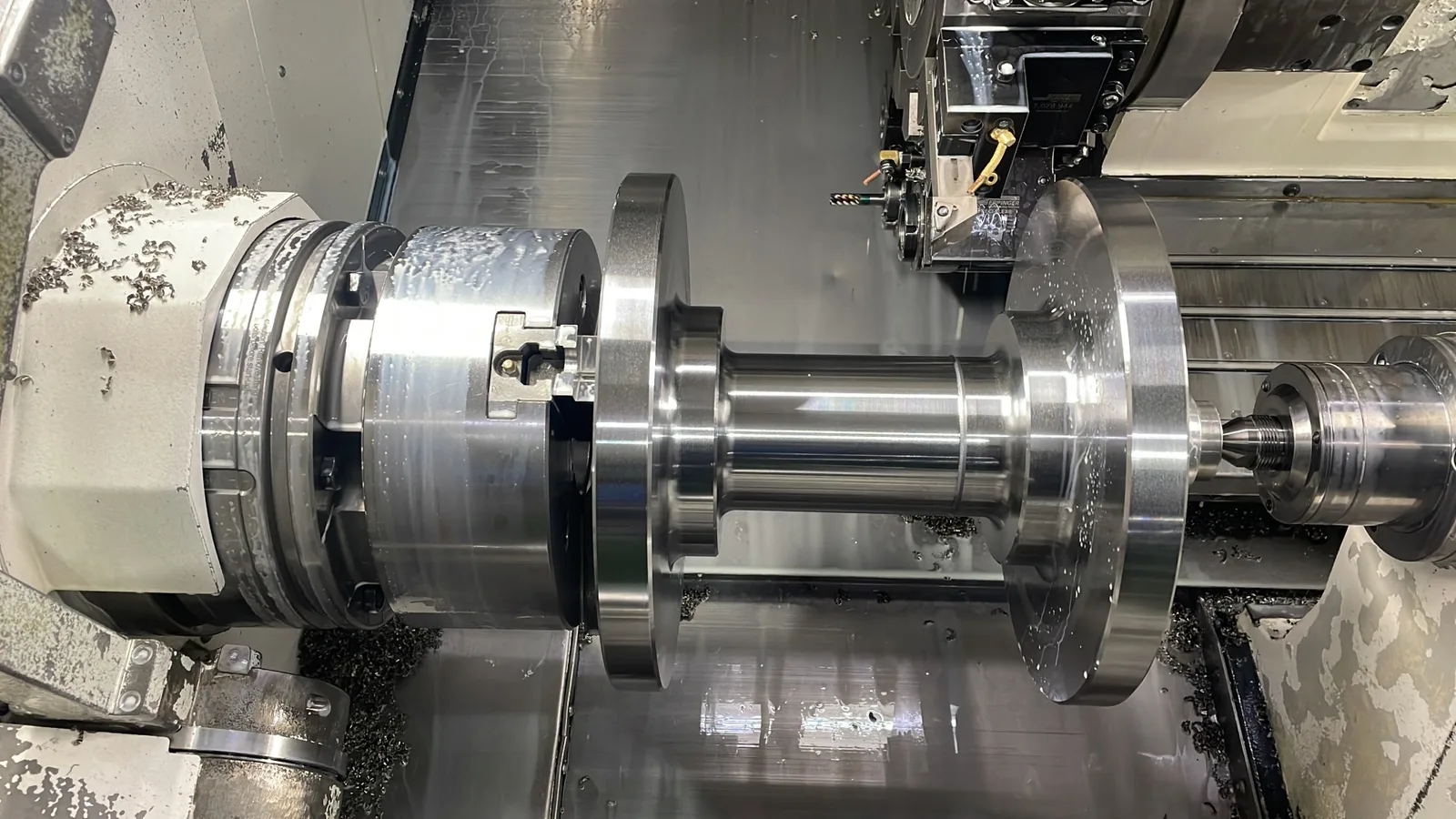

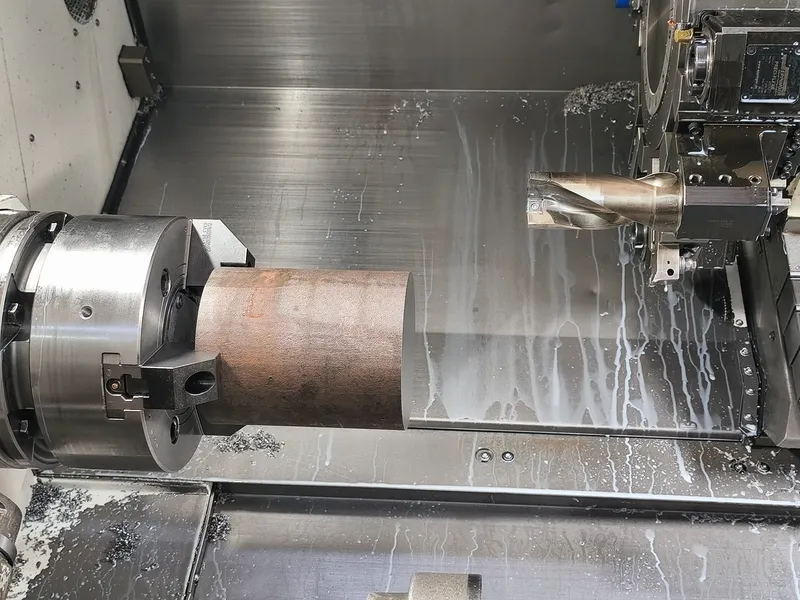

- Mazak QT-250MY (Dreh-Fräs-Zentrum)

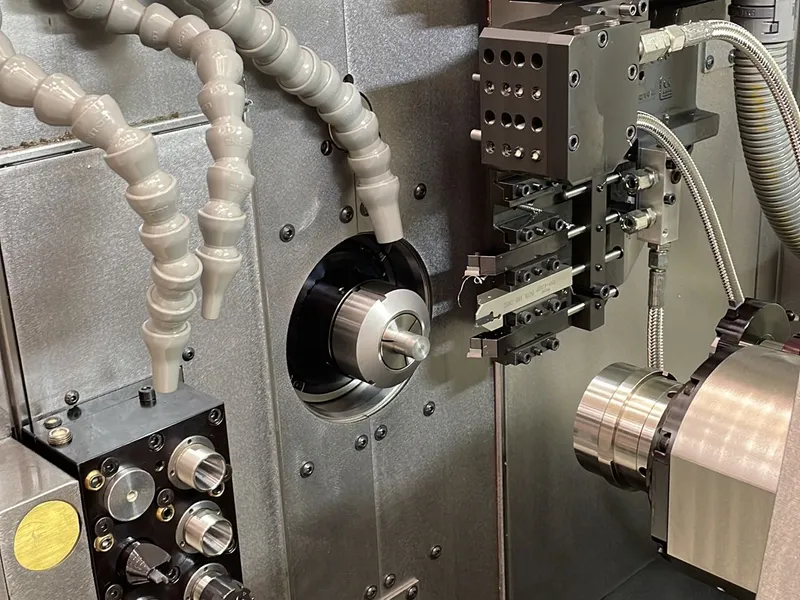

- DMG MORI Sprint 32|8 (Langdrehautomat)
- Fanuc Robocut α-1iB (Drahterodieren)
- KASTOwin 4.6 (Bandsäge)
- Wenzel SF 55 (Koordinatenmessmaschine)
- 2× TopSolid CAD/CAM-Arbeitsplätze

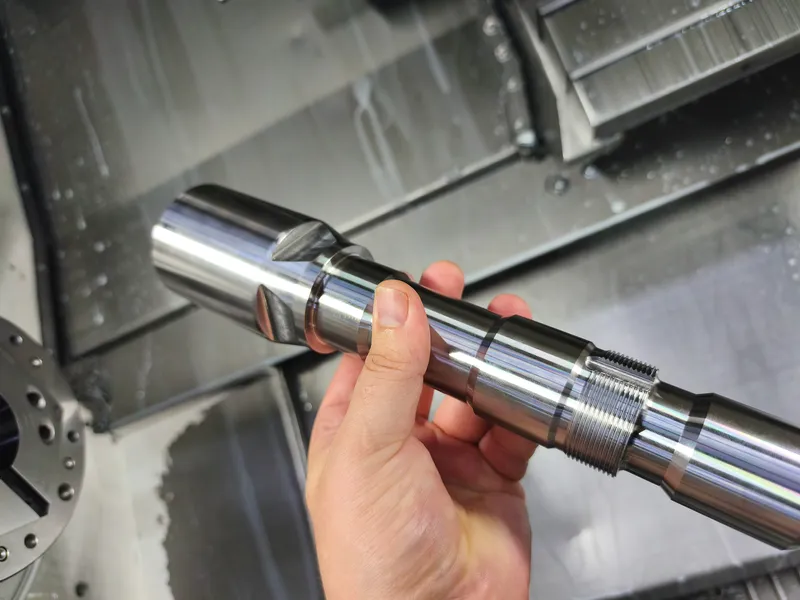

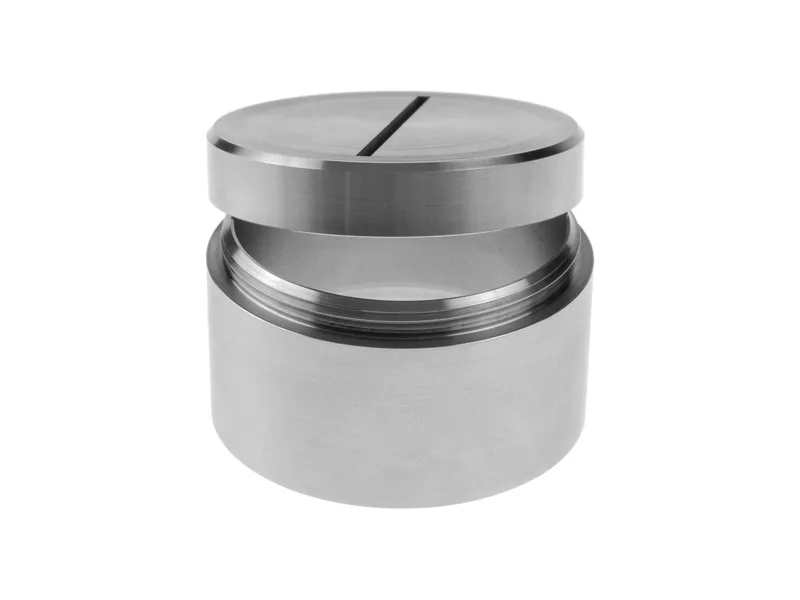

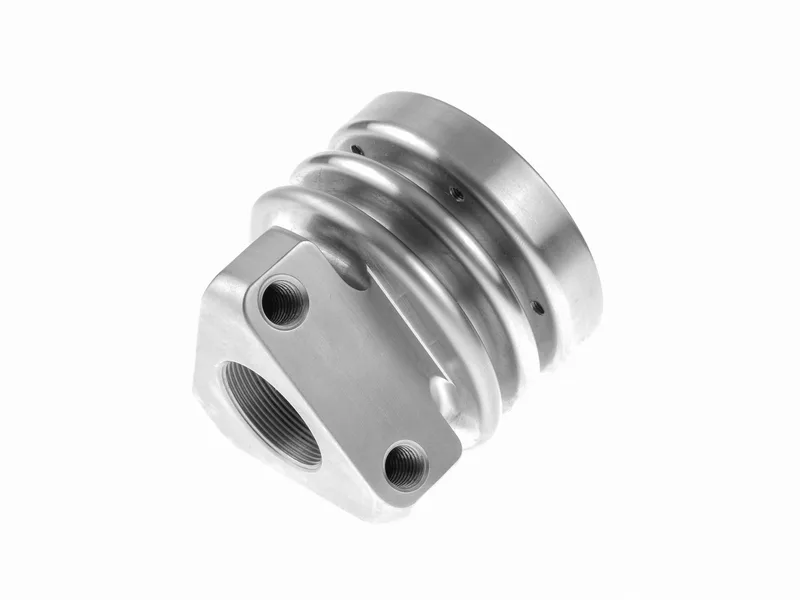

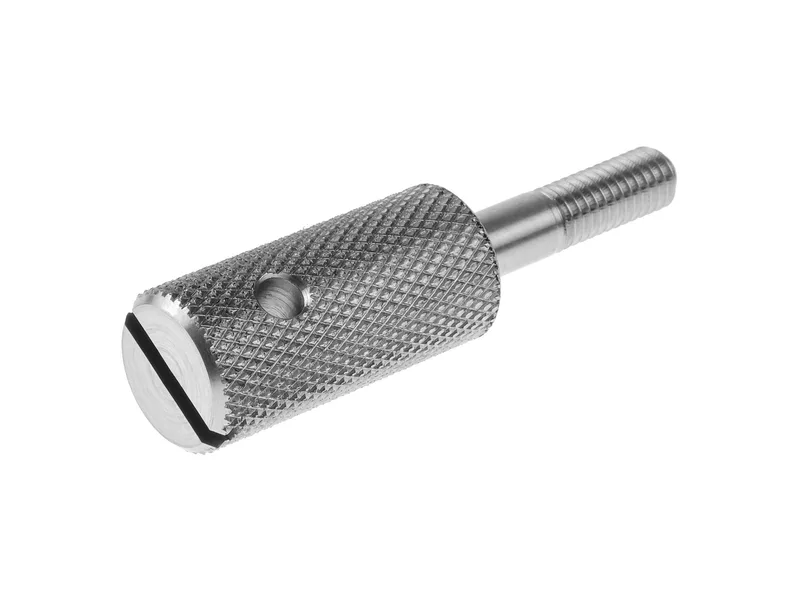

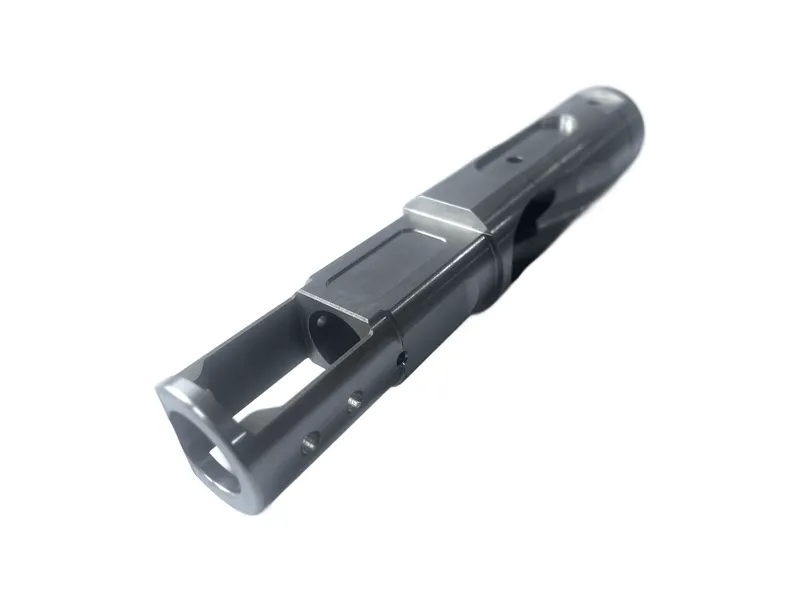

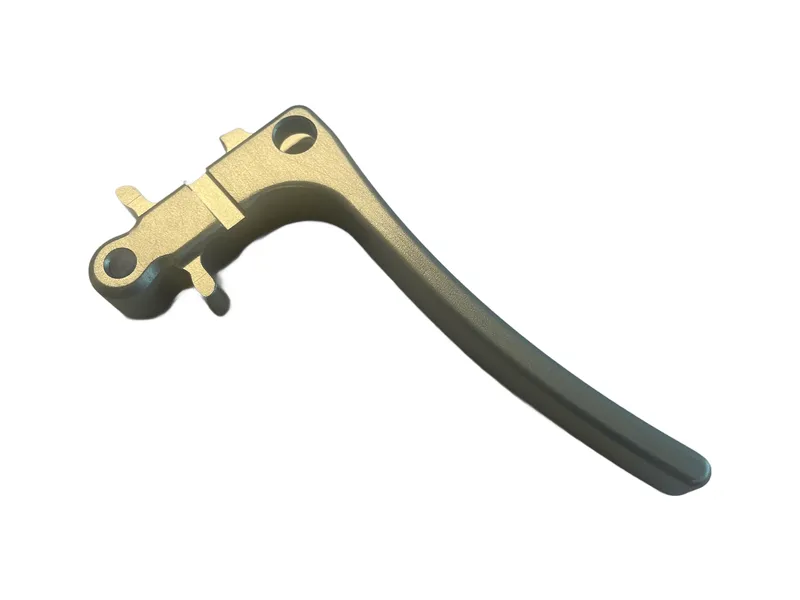

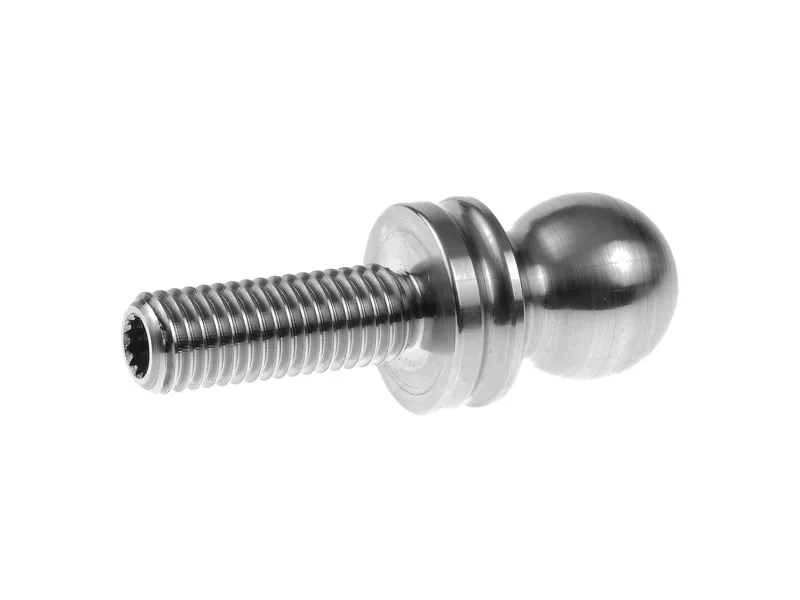

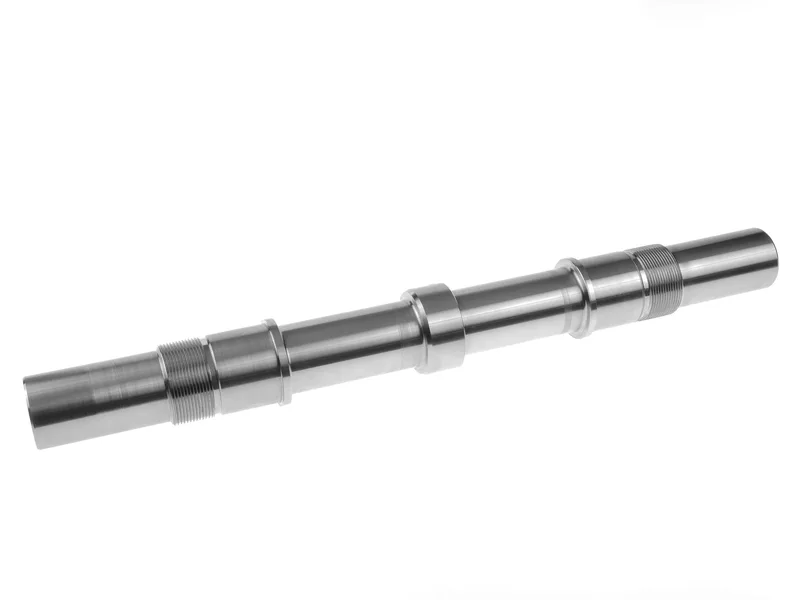

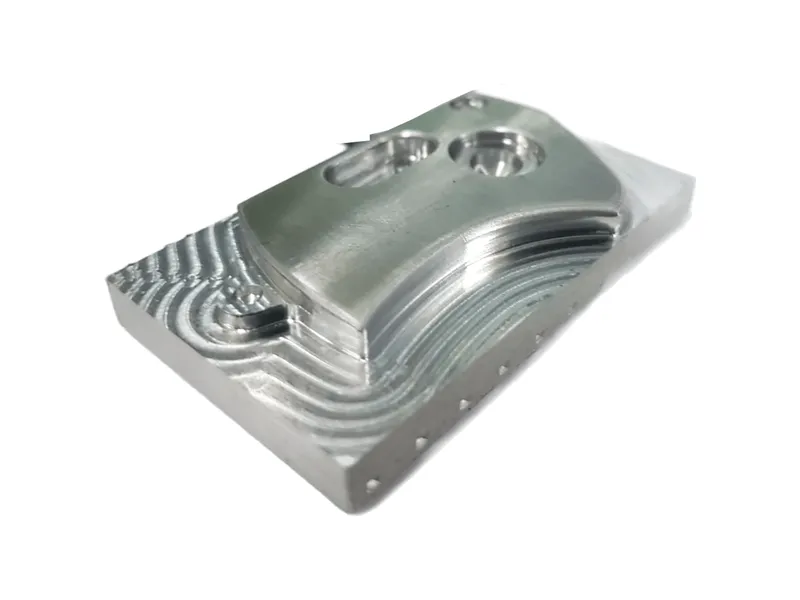

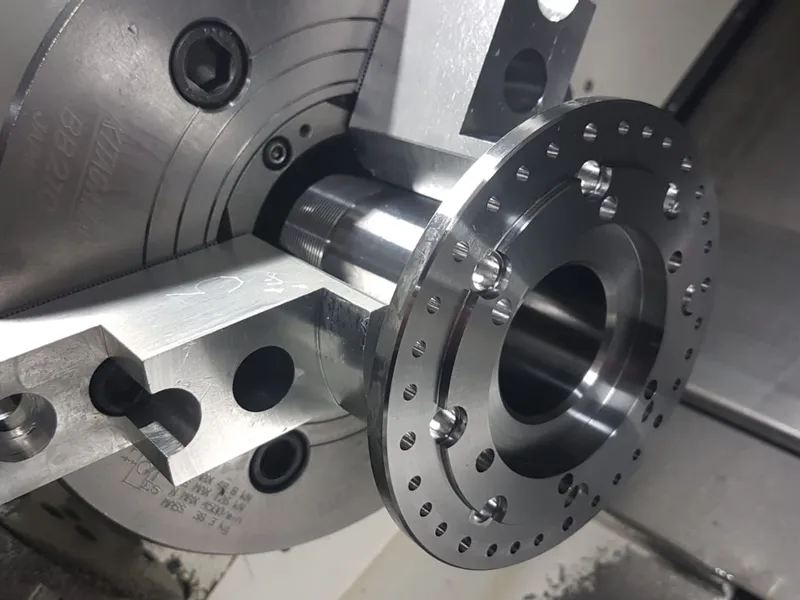

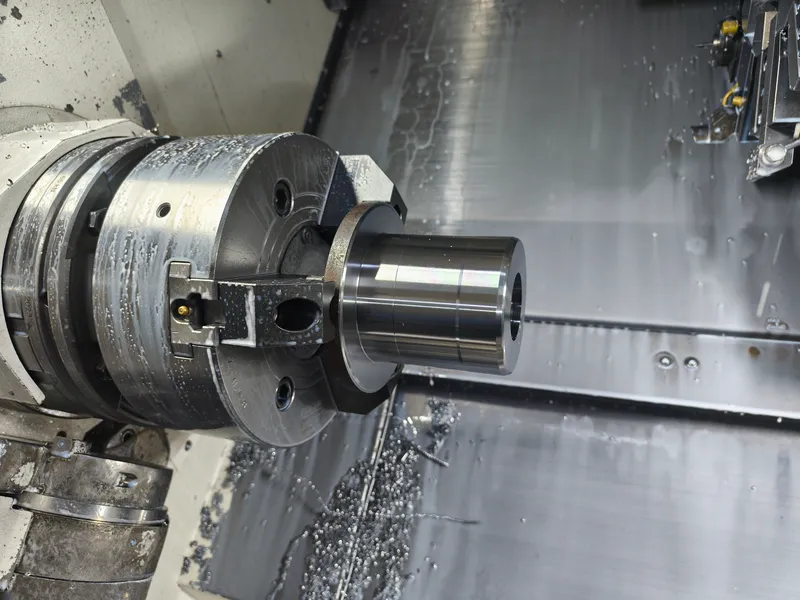

Bauteile aus der Fertigung

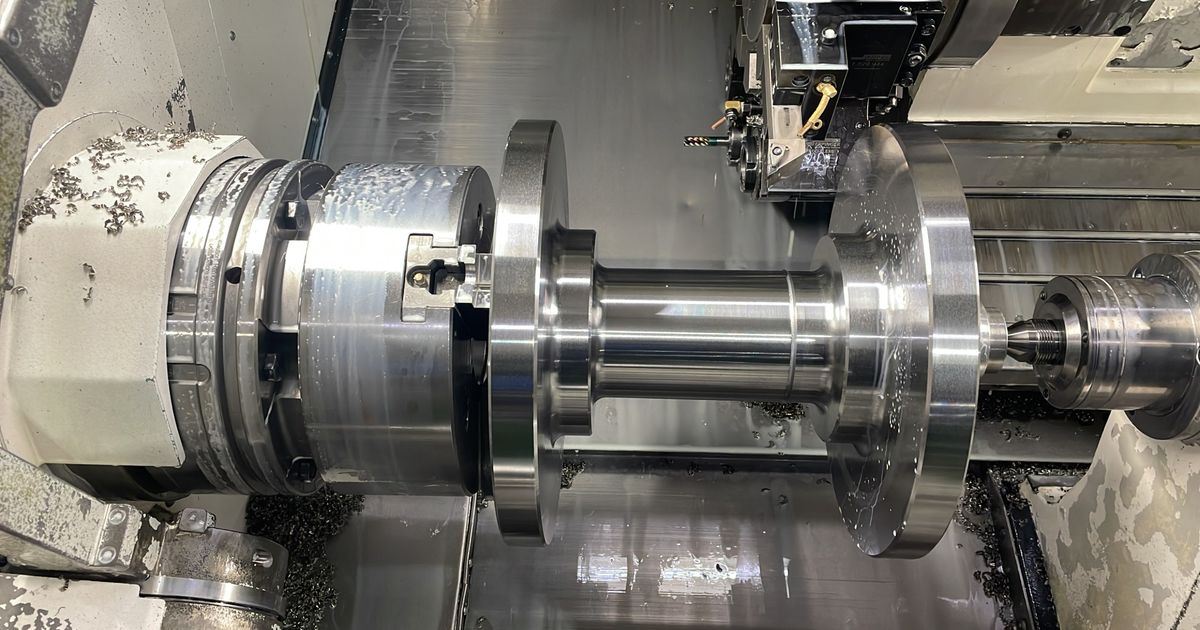

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen 5-Achs-SimultanbearbeitungZerspanung | ±0,005 mm | 600 mm × 450 mm | – | Einzelstück – Serie | Aluminium, Messing, Werkzeugstähle, Titan, Wolfram, Stahl, Edelstahl, Kunststoffe |
| CNC-Fräsen 4-achsigZerspanung | ±0,005 mm | – | – | Einzelstück – Serie | Aluminium, Stahl, Edelstahl |
| CNC-Drehen / Dreh-Fräs-Komplettbearbeitung (Y-Achse)Zerspanung | ±0,005 mm | 1.000 mm × Ø 360 mm (Futterteile) | – | Einzelstück – Serie | Stahl, Edelstahl, Aluminium, Messing, Titan |
| LangdrehenZerspanung | ±0,005 mm | Ø 32 mm | – | Serie | Stahl, Edelstahl, Aluminium, Messing |
| DrahterodierenZerspanung | Innenecken unter 0,2 mm Radius | – | – | Einzelstück – Serie | Stahl, gehärteter Werkzeugstahl, Edelstahl, Aluminium, Kupfer, Messing, Hartmetall, Titan |
| Formenbau: Reparatur und Änderung von Spritzgusswerkzeugen, Formeinsätze, Schieber, KerneEngineering | – | – | – | – | Werkzeugstähle 1.2312, 1.2085, 1.2379, Edelstahl |
| Vorrichtungs- und PrototypenbauEngineering | ±0,005 mm | – | – | Einzelstück | Aluminium, Stahl |
| Serienfertigung mit Rahmenauftrag und AbrufenZerspanung | ±0,005 mm | – | – | Serie mit Abruf | Stahl, Edelstahl, Aluminium, Messing, Kunststoffe |
| Montage von BaugruppenMontage | – | – | – | – | – |
| Konstruktion / CAD-CAM-Programmierung (TopSolid)Engineering | – | – | – | – | – |
| Koordinatenmesstechnik / ErstmusterprüfberichtePrüfung | ±0,005 mm | – | – | – | – |
| Bandsägen-Zuschnitt (automatisch)Zerspanung | – | bis 460 mm Schnittbereich | – | – | Stahl, Aluminium |
9 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitungszentrum | Hermle C 20 U | 1 | Verfahrwege 600 × 450 × 450 mm | – | Gramatneusiedl |
| 5-Achs-Bearbeitungszentrum | Haas UMC-750SS | 1 | Verfahrwege 762 × 508 × 508 mm, Spindel 15.000 min⁻¹ | – | Gramatneusiedl |

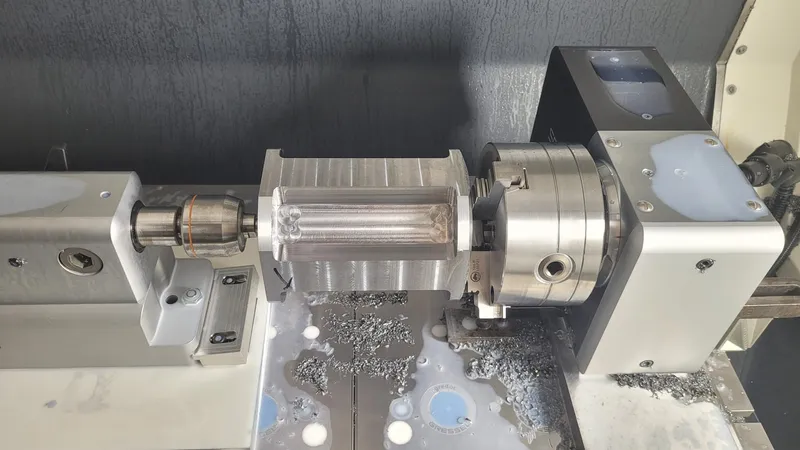

| Vertikal-Bearbeitungszentrum | DMG MORI M2 | 1 | 3 Achsen + Rundachse | – | Gramatneusiedl |

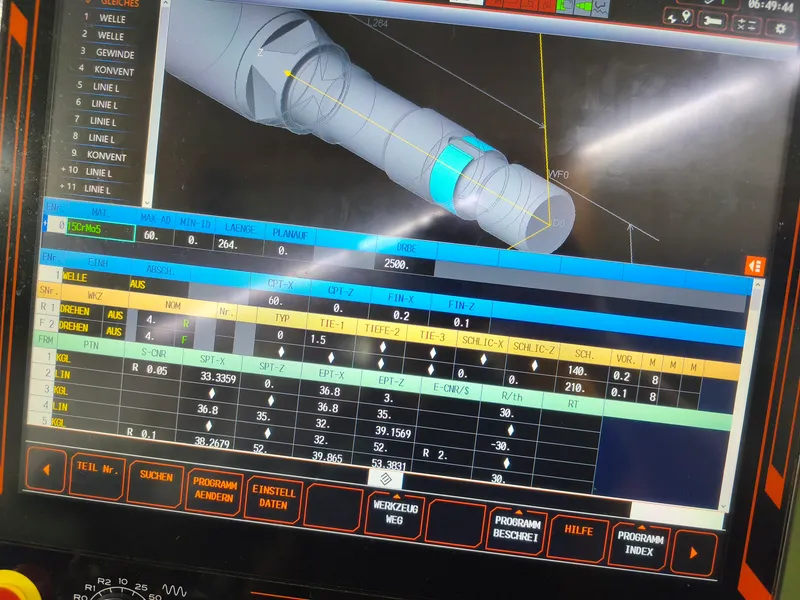

| CNC-Drehzentrum (Dreh-Fräs-Zentrum) | Mazak QT-250MY | 1 | Stangenteile bis Ø 80 mm, Futterteile bis Ø 360 mm, Länge bis 1.000 mm | – | Gramatneusiedl |
| Langdrehautomat | DMG MORI Sprint 32|8 | 1 | Stangen bis Ø 32 mm | – | Gramatneusiedl |
| Drahterodiermaschine | Fanuc Robocut α-1iB | 1 | – | – | Gramatneusiedl |
| Bandsäge | KASTO KASTOwin 4.6 | 1 | Schnittbereich bis 460 mm | – | Gramatneusiedl |
| Koordinatenmessmaschine | Wenzel SF 55 | 1 | taktile Messung, Freiformflächen | – | Gramatneusiedl |
| CAD/CAM-Arbeitsplatz | TopSolid | 2 | Konstruktion und 5-Achs-Programmierung | – | Gramatneusiedl |
Zusatzleistungen
Qualität & Messtechnik

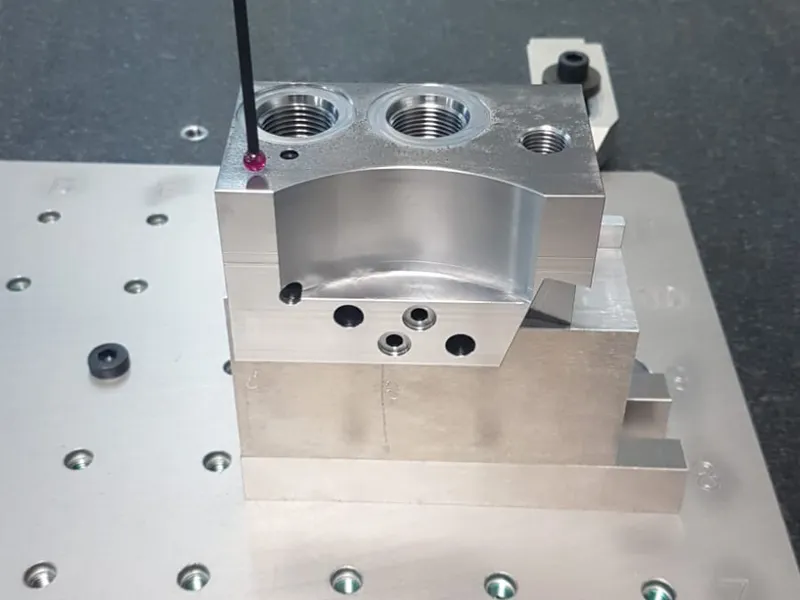

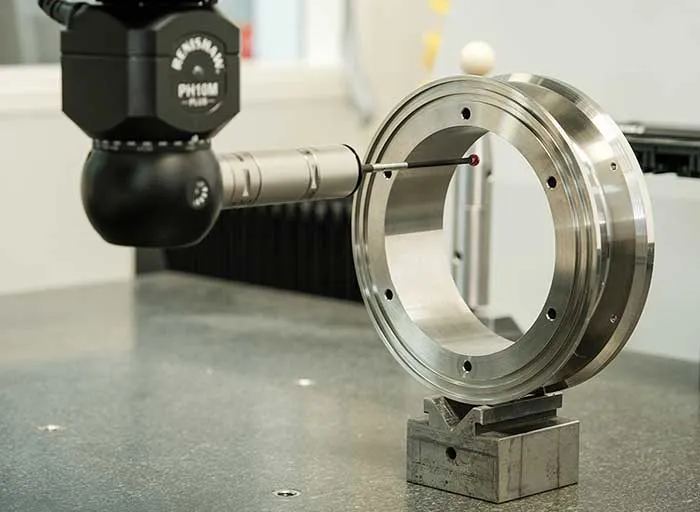

Die Sturmform GmbH arbeitet nach QM-System nach ISO 9001:2015 (Zertifikat Nr. 23888/0, Quality Austria) mit Nullfehler-Strategie und Erstteilfreigabe vor jeder Serie. Erstteile und Stichproben werden auf der Koordinatenmessmaschine Wenzel SF 55 vermessen; Messprotokolle und Erstmusterprüfberichte werden zu jeder Lieferung mitgeliefert, Toleranzen bis ±0,005 mm.
| Nachweis | Gramatneusiedl |
|---|---|
| ISO 9001:2015 |
Historie
- 1989
Gründung als Familienbetrieb mit Wurzeln im Formenbau (Zweikomponenten-, Mehrfach- und Abschraubwerkzeuge); daraus wuchs eine CNC-Lohnfertigung mit 5-Achs-Fräsen, Drehen und Erodieren, Formenreparatur und -änderung blieben im Programm, komplette Neuwerkzeuge nur noch in Ausnahmefällen.
