Entwicklung und Fertigung kundenspezifischer Präzisionsoptiken, opto-mechanischer Baugruppen und Systeme bis zur Serienreife
SwissOptic AG
Heerbrugg (Schweiz) · Wuhan (China)Neu auf Amplifa
Über die SwissOptic AG
Die SwissOptic AG mit Sitz in Heerbrugg im St. Galler Rheintal entwickelt und fertigt hochpräzise, kundenspezifische optische Komponenten, Baugruppen und Systeme für die lichtnutzende Industrie. Das Leistungsportfolio umfasst prismatische und planparallele Optiken, sphärische Optiken, Asphären und Freiformoptiken, Beschichtungen von UV (190 nm) bis Infrarot, lithografisch mikrostrukturierte Bauteile sowie die Montage und Systemprüfung optischer, mechanischer und elektronischer Module. Gefertigt wird aus optischen Gläsern, Quarz, Glaskeramiken, Zerodur®, Kristallen, Saphir, Halbleitermaterialien und Metallen; die komplette Prozesskette von der Rohbearbeitung über Schleif- und Polierprozesse bis zur Vergütung und Endmessung ist inhouse abgebildet. Kunden stammen aus der Halbleiterindustrie (Wafer- und Maskeninspektion), der Medizintechnik (Ophthalmologie und Life Sciences), der laserbasierten Messtechnik (Geodäsie, Photogrammetrie, industrielle Vermessung), der industriellen Fertigung, Sicherheit und Luftfahrt sowie Multimedia. Am Hauptsitz Heerbrugg produzieren rund 480 Mitarbeitende auf 9.000 m², am Standort Wuhan (China) 120 Mitarbeitende auf 2.200 m². Das Unternehmen ist Teil der Jenoptik Gruppe (Division Advanced Photonic Solutions) und liefert nach Europa, Asien und in die USA.
- Standort
- Heerbrugg, Schweiz
- Verfahren
- Prismen & planparallele Optiken, Sphärische Optiken / Linsenfertigung, Asphären & Freiformoptiken (Schleif- und Polierprozesse), Beschichtungen (PVD, AR/HR/Filter/ITO), Mikrostrukturierung (Lithographie: Lift-off, Ätzprozess, Kontakt-/Proximity-/Abbildungskopien), Montage & Systemprüfung optischer, mechanischer und elektronischer Module, Leichtgewichtsstrukturen für Präzisionsoptik (CNC-Bearbeitung, spannungsfreies Ätzen), Linsenkittglieder / Füge- und Klebetechnik, Löten
- Werkstoffe
- Optische Gläser, Quarz / Quarzglas, Filtergläser / Farbgläser, Glaskeramiken, Zerodur®, Kristalline Materialien, Metalle, Saphir
- Zertifikate
- ISO 9001:2015, ISO 14001:2015, ISO 9001:2015 (Wuhan)
- Gegründet
- 1997
- Mitarbeiter
- 600
- Branchen
- Halbleiterindustrie, Medizintechnik (Ophthalmologie & Life Sciences), Laserbasierte Messtechnik (Geodäsie, Photogrammetrie, industrielle Vermessung), Industrielle Fertigung & Maschinenbau, Sicherheit & Luftfahrt, Multimedia (Film- und Informationstechnologie)
- 01
Entwicklung & Konstruktion (Design to Cost / Design to Performance)
- 02
Rohbearbeitung und Schleifen (inkl. 5-Achsen-Bearbeitung,
- 03
Polieren (deterministische Verfahren für Sphären, Asphären, Freiformflächen,
- 04
Vergütung: PVD-Beschichtung UV bis IR (AR, HR, Filter, ITO)
- 05
Mikrostrukturierung (Lithographie: Lift-off, Ätzprozesse,
- 06
Füge- und Klebetechnik, Linsenkittglieder, Löten
- 07
Montage & Systemprüfung (Reinraum bis ISO 5, messtechnisch unterstützte
- 08
Systemintegration, Global Sourcing / Supply Chain Management, VAVE
Produktionsstandorte

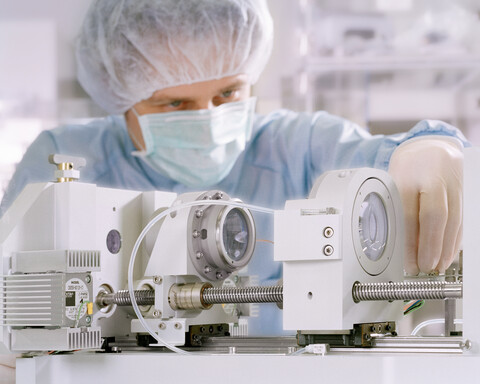

Heerbrugg
CHHauptsitz, Produktion (9.000 m², ca. 480 Mitarbeitende)
- Stückgewicht / Größe
- Optiken von 2 bis 350 mm; Beschichtung bis 400 mm
- Losgröße
- Prototypen bis Serienfertigung; Asphären in Kleinserien
- Werkstoffe
- Optische Gläser, Quarz, Glaskeramiken, Zerodur®, Kristalle, Saphir, Si, Ge, ZnS, Metalle, Keramik
- APS-Beschichtungsanlage (PVD mit In-Situ Monitoring)
- 5-Achsen-Schleifbearbeitungszentrum
- Asphäreninterferometer Zygo Verifire Asphere
- Tilted-Wave-Interferometer
- Taktiles Asphärenmessgerät MarSurf LD 260 Aspheric
- Formmessgerät Taylor Hobson Form Talysurf PGI 1000
- Weisslichtinterferometer Zygo NewView 700
- Reinraumfertigung bis Klasse ISO 5 (Flowboxen)
- Plan-Interferometrie, Goniometer, 3-D-Koordinatenmesstechnik

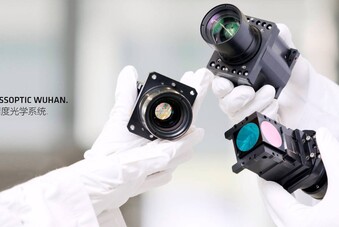

Wuhan
CNProduktion, SwissOptic (Wuhan) Co., Ltd. (2.200 m², ca. 120 Mitarbeitende)
- Werkstoffe
- Optische und optomechanische Komponenten und Baugruppen
- ISO 9001:2015-zertifizierte Fertigung (SQS)
Optische Bauteile & Systeme
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Prismen & planparallele OptikenEngineering | Winkelfehler 0,1", Parallelität 0,1" · 0,15 nm RMS | 350 mm | – | – | Optische Gläser, Keramik |
| Sphärische Optiken / LinsenfertigungEngineering | Formfehler 1/100 PVr @ 546 nm, Zentrierung 10" bzw. TIR · 0,2 nm RMS | ∅ 350 mm | – | kleine Losgrössen | Optische Gläser, Quarz, Filtergläser, Glaskeramiken, Sondermaterialien |
| Asphären & Freiformoptiken (Schleif- und Polierprozesse)Engineering | Durchmesser ±0,03 mm, Mittendicke ±0,01 mm, Formabweichung · Rq 1 nm | 350 mm | – | Kleinserien | Optische Gläser, Quarzglas, Zerodur®, kristalline Materialien, Metalle |
| Beschichtungen (PVD, AR/HR/Filter/ITO)Oberfläche | – | 400 mm (Planteile) | – | – | Optische Gläser, Quarz, Saphir, CaF2, Si, Ge, ZnS, Glasfasern, Kristalle |
| Mikrostrukturierung (Lithographie: Lift-off, Ätzprozess, Kontakt-/Proximity-/Abbildungskopien)Oberfläche | Strukturierung bis 1 µm bei Genauigkeit 0,2 µm | – | – | – | Optische Gläser, Farbgläser, Quarz, Saphir, Halbleiter-Materialien, Glasfasern, Kristalle |
| Montage & Systemprüfung optischer, mechanischer und elektronischer ModuleMontage | – | – | – | – | – |
| Leichtgewichtsstrukturen für Präzisionsoptik (CNC-Bearbeitung, spannungsfreies Ätzen)Zerspanung | Formgenauigkeit im niedrigen nm-Bereich | – | – | – | Optische Gläser, Zerodur® |
| Linsenkittglieder / Füge- und Klebetechnik, LötenFügen | Lagetoleranzen bis 3 µm Versatz, 10" Verkippung | – | – | – | Optische Gläser |
| 3-D-Glas- und KeramikbauteileEngineering | – | – | – | – | Glas, Keramik |
7 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Beschichtungsanlage (PVD mit In-Situ Monitoring) | APS-Anlage | – | – | – | Heerbrugg |
| 5-Achsen-Schleifbearbeitungszentrum | – | – | – | – | Heerbrugg |
| Asphäreninterferometer | Zygo Verifire Asphere | – | – | – | Heerbrugg |
| Tilted-Wave-Interferometer | – | – | – | – | Heerbrugg |
| Taktiles Asphärenmessgerät | MarSurf LD 260 Aspheric | – | – | – | Heerbrugg |
| Formmessgerät | Taylor Hobson Form Talysurf PGI 1000 | – | – | – | Heerbrugg |
| Weisslichtinterferometer | Zygo NewView 700 | – | – | – | Heerbrugg |
Zusatzleistungen
Referenzkunden
Qualität & Zertifizierung
Die Mess- und Prüftechnik erfolgt in klimatisierten Reinräumen, unter anderem mit Plan- und Asphäreninterferometrie, Weisslichtinterferometrie, Hochpräzisions-Goniometern, taktiler und optischer 3-D-Koordinatenmesstechnik sowie Spektralphotometrie (190–3.000 nm) und Umwelt-/Klimatests nach ISO und MIL. Die Montage erfolgt in Flowboxen bis Reinraum Klasse ISO 5 mit funktionaler Endmessung bei Betriebswellenlängen (MTF, Wellenfront, Transmission).
| Nachweis | Heerbrugg | Wuhan |
|---|---|---|
| ISO 9001:2015 | ||
| ISO 14001:2015 |
Historie
- 1997
Gründung der SwissOptic AG als Tochterunternehmen der Leica Geosystems AG für die Optikproduktion.
- 2000
Einstieg in die Halbleiterindustrie mit Optik für Applikationen in der Wafer- und Maskeninspektion.
- 2006
Expansion nach China: Gründung der Tochtergesellschaft SwissOptic (Wuhan) Co., Ltd.; Beginn der automatisierten Montage in der Objektivfertigung, erste Laser-Optik für ein Augenlasergerät (LASIK).
- 2009
Entwicklung und Fertigung der Optik eines multispektralen Kamerasystems für Luftaufnahmen.
- 2013
Hochleistungsoptik für weitere Laser-Applikationen der Augenchirurgie; Lieferung von Baugruppen für die Diagnostik in der Augenheilkunde.
- 2016
Satelliten mit SwissOptic-Komponenten umkreisen die Erde.
- 2017
Komponenten und Integrationsleistung für ein berührungsloses 3D-Oberflächenmesssystem der Automobilindustrie.
- 2018
Ausbau des Life Science Business mit einem Projekt in der Durchflusszytometrie.
- 2020
ASML übernimmt die Berliner Glas Gruppe und damit auch die SwissOptic AG.
- 2021
100 Jahre Optikproduktion im St. Galler Rheintal; die SwissOptic AG wird Unternehmen der Jenoptik Gruppe.
- 2022
25-jähriges Bestehen der SwissOptic AG.
