Individuelle Materialfluss- und Lagertechnik für Plattenmaterial, Hochregal- und Flächenlager, Beschick- und Stapelsysteme aus Herford.
SYSTRAPLAN GmbH & Co. KG
Herford (Einsteinstraße 5)Neu auf Amplifa
Über SYSTRAPLAN

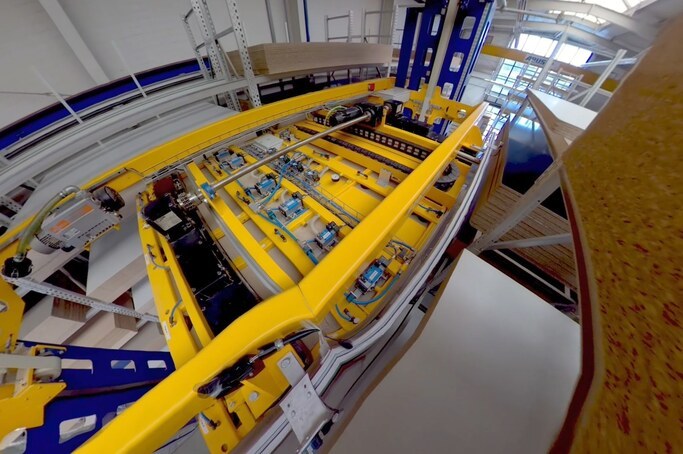

Die SYSTRAPLAN GmbH & Co. KG entwickelt und fertigt in Herford individuelle Materialfluss- und Lagertechnik für das Handling plattenförmiger Materialien. Das Produktspektrum umfasst vollautomatisierte Hochregallager mit Regalbediengeräten für Voll- und Halbformatplatten, Flächenlager mit kombiniertem Stapel- und Einzelplattentransport, Kompaktsortierspeicher, Portalsysteme zum Beschicken und Stapeln, Stapel- und Plattenwender sowie Kantenreinigungsmaschinen. Für die Reifenindustrie stellt das Unternehmen automatische Buchwagenbeschickungen, Roboterlösungen mit KUKA-Robotern, Buchwagenentladungen und Rohlingswagenbeladungen her. Die Wertschöpfung reicht von Konstruktion über mechanischen und elektrischen Aufbau, Programmierung bis zur Montage und Inbetriebnahme aus einer Hand; darüber hinaus bietet Systraplan Wartung, Retrofit und Ersatzteile. Kunden stammen aus der Möbel- und Holzindustrie, dem Holzhandel, der Baustoff-, Kunststoff-, Blech- und metallverarbeitenden Industrie sowie aus der Naturstein- und Reifenindustrie. Das 1974 gegründete Familienunternehmen in zweiter Generation beschäftigt rund 60 Mitarbeitende an der Einsteinstraße in Herford und liefert Anlagen weltweit.
- Standort
- Herford
- Verfahren
- Materialfluss- und Lagertechnik (Planung, Entwicklung, Konstruktion, Programmierung, Inbetriebnahme), Hochregallager (vollautomatisiert, mit Regalbediengerät, Kommissionieren direkt auf dem, Hochregal- und Kommissionierlager für Voll- und Halbformatplatten, Hochregal- und Kommissionierlager für Küchenarbeitsplatten und Streifenmaterial (mehrfachtiefe, Folienpalettenlager (Hochregallager für Melaminpapiere/Dekorpaletten), Hochregal-Lager- und Kommissioniersystem für HPL Schichtstoff, VOLKSLAGER (kostengünstiges Hochregallager mit Regalbediengerät, Kommissionieren direkt auf dem, Flächenlager mit kombiniertem Einzelplatten- und Stapeltransport
- Werkstoffe
- Holzwerkstoffplatten (Span- und MDF-Platten), HPL Schichtstoffplatten (0,8 mm), Melaminbeschichtete Holzwerkstoffplatten, Massivholzarbeitsplatten, Hartfaserplatten (3 mm), Kunststoffplatten, Dämmplatten, Blech- und Stahlplatten
- Zertifikate
- DIN EN ISO 9001, ISO 9001, ISO 14001, IATF 16949
- Gegründet
- 1974
- Mitarbeiter
- ca. 60
- Branchen
- Möbel und Möbelteile, Holzhandel, Reifen- und Gummiindustrie, Holz- und Holzwerkstoffindustrie, Blech- und Kunststoffindustrie, Naturstein
- 01
Beratung und Konzeption
- 02
Konstruktion und Entwicklung
- 03
Mechanischer Aufbau
- 04
Elektrischer Aufbau
- 05
Programmierung (PC/SPS)
- 06
Montage
- 07
Inbetriebnahme
- 08
Service, Wartung, Retrofit
Werkstoffe und bearbeitete Materialien
Holzwerkstoffplatten (Span- und MDF-Platten)
Kernanwendungsgebiet der Lager- und Handhabungssysteme in Möbelindustrie und Holzhandel.
HPL-Schichtstoffplatten (0,8 mm)
Dünne Platten, deren Vereinzeln vom Stapel besonderes Handling-Know-how erfordert.
Melaminbeschichtete Holzwerkstoffplatten
Material für Strangmaterial, Fronten und Kantenreinigung von Folienüberständen.
Massivholz- und Küchenarbeitsplatten
Lagerung mehrfachtief im Stranglager mit Einzelplattenzugriff.
Kunststoff- und Dämmplatten
Gehandhabt in Flächenlagern und Portalsystemen.
Blech- und Stahlplatten
Stapeln und Beschicken über Portalsysteme mit individuellen Lastaufnahmemitteln.
Gipskarton-, Gipsfaser-, Faserzement- und Mineralfaserplatten
Robuste Anlagen für den rauen Produktionsbetrieb der Bauplattenindustrie.
Gummilaufstreifen und Reifenrohlinge
Automatisches Handling in Buchwagenbeschickungen und Rohlingswagenbeladungen der Reifenindustrie.
Granitplatten (Naturstein)
Automatische Lager verbinden Sägen, Kantenpolier- und CNC-Bearbeitungsmaschinen.
Stahl (Konstruktionsbau)
Anlagengestelle in Stahlschweiß- und Schraubkonstruktion aus genormten Profilen.
Standorte

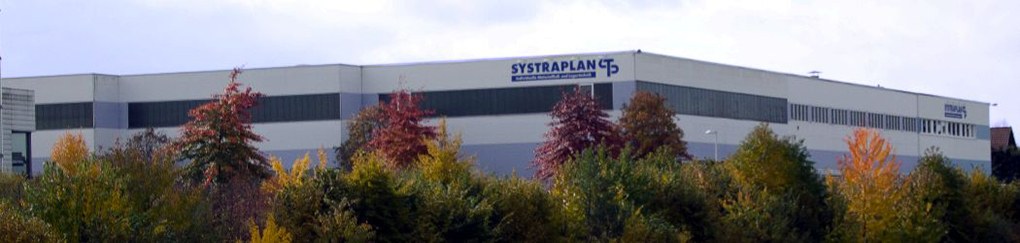

Herford
DEVerwaltung, Entwicklung, Konstruktion und Produktion
- Losgröße
- Anlagenbau, Losgröße 1 (Sortierspeicher)
- Werkstoffe
- Stahl, Elektrokomponenten, PC/SPS-Steuerungen
- Fertigungshalle auf 4.500 qm Produktionsfläche
- Lehrwerkstatt für Ausbildung
- Mechanische und elektrische Fertigung
- Montage und Inbetriebnahme
Anlagen und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Materialfluss- und Lagertechnik (Planung, Entwicklung, Konstruktion, Programmierung, Inbetriebnahme)Engineering | – | – | – | – | – |
| Hochregallager (vollautomatisiert, mit Regalbediengerät, Kommissionieren direkt auf demMontage | – | 5.800 mm × 2.500 mm × 24 Meter | 8 t | – | Holzwerkstoffplatten, Voll- und Halbformatplatten, Küchenarbeitsplatten, HPL Schichtstoffplatten, Melaminpapiere (Folienpaletten), Kunststoffplatten, Naturstein (Granitplatten), Bauplatten, Gipskarton |

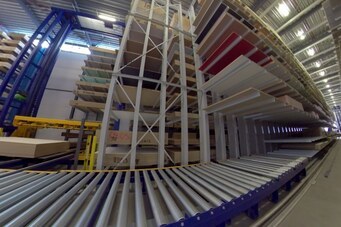

| Hochregal- und Kommissionierlager für Voll- und HalbformatplattenMontage | – | 5.800 mm × 2.500 mm | 5 t und mehr | – | Holzwerkstoffplatten |
| Hochregal- und Kommissionierlager für Küchenarbeitsplatten und Streifenmaterial (mehrfachtiefeMontage | – | 5.600 mm × 1.200 mm | – | – | Küchenarbeitsplatten, Streifenmaterial, Holzwerkstoffplatten |
| Folienpalettenlager (Hochregallager für Melaminpapiere/Dekorpaletten)Montage | – | – | – | – | Melaminpapiere, Dekorpapiere |
| Hochregal-Lager- und Kommissioniersystem für HPL SchichtstoffMontage | – | – | – | – | HPL Schichtstoffplatten |
| VOLKSLAGER (kostengünstiges Hochregallager mit Regalbediengerät, Kommissionieren direkt auf demMontage | – | – | – | – | Holzwerkstoffplatten |
| Flächenlager mit kombiniertem Einzelplatten- und StapeltransportMontage | – | 3.100 mm | – | – | HPL-beschichtete Holzwerkstoffplatten, Küchenarbeitsplatten, Schichtstoffplatten (0,8 mm HPL), Melaminbeschichtete Holzwerkstoffplatten, Massivholzarbeitsplatten, Furnierte Platten, Spanplatten, MDF-Platten, Hartfaserplatten (3 mm), Dämmplatten, Kunststoffplatten, Verpackte Platten, Hochglanz beschichtete Holzwerkstoffplatten, Kassettenwagen (Reifenindustrie) |
| Kompaktsortierspeicher (Puffern, Sortieren und Kommissionieren)Montage | – | – | – | Losgröße 1 | Möbelteile, Holzwerkstoffplatten |
| Portalsysteme zum Beschicken und StapelnMontage | – | – | – | – | Span- und Holzwerkstoffplatten, Kunststoffplatten, Blech- und Stahlplatten, Türen, Sektionaltorelemente, Reifen, Reifenrohlinge, Gummilaufstreifen, Akustikplatten, Dämmplatten, Faserzement, Mineralfaserplatten, Gipskarton- und Gipsfaserplatten, Wand-, Decken- und Bodenelemente, Sandwichelemente (PU-geschäumt) |
| Mehretagenpressenbeschickung / automatische Pressenbeschickung und EntleerungMontage | – | – | – | – | – |
| Roboter-Buchwagenbeschickung (KUKA Roboter mit Saugrahmen oder Bandtablett)Montage | – | – | – | – | Gummilaufstreifen |
| Automatische Buchwagenbeschickung (bis 30 Streifen pro Minute)Montage | – | – | – | – | Gummilaufstreifen |
| Buchwagenentladung / Laufstreifenbeladung an der Reifenbaumaschine (Portalsystem mit Saugrahmen)Montage | – | – | – | – | Gummilaufstreifen |
| Rohlingswagenbeschickung (Be- und Entladesysteme für Reifenrohlinge, Excentergreifer, 3-4 Reifen jeMontage | – | – | – | – | Reifenrohlinge, Reifen |

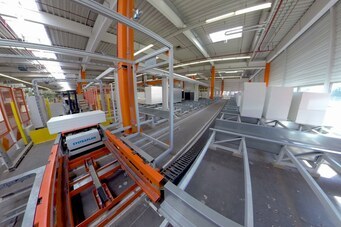

| Stapelwender & Plattenwender (Trommelwender, Stand-alone oder Durchlaufwender, mit Palettenklammer)Montage | – | – | – | – | Dekorpapiere/Folienpaletten, Möbelteile, Hauswände (Fertighausindustrie), Platten, Pakete |
| 4-Seiten-Kantenreinigung (Reinigung und Fasung der Werkstücklängs- und Querkanten von überstehendemOberfläche | – | ca. 1.500 mm (kürzeste Plattenlänge) | – | – | Spanplatten, Melaminbeschichtete Platten |
| Service & Wartung (Wartungsverträge, Inspektion, pro-aktive Instandhaltung, VPN-Fernwartung,Engineering | – | – | – | – | – |
| Montage und Inbetriebnahme der AnlagenMontage | – | – | – | – | – |
| Lagerverwaltungs- und Steuerungssystem (3Tec, PC-basiert, Anbindung PPS/SPS)Engineering | – | – | – | – | – |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Regalbediengerät mit kombinierter Hub- und Stapelplattform | SYSTRAPLAN | – | Plattenabmessungen 2.800–5.800 mm Länge, 400–2.500 mm Tiefe; bis 24 m Hochregallagerhöhe | – | Herford |
| Regalbediengerät mit zwei unabhängig arbeitenden Hubplattformen | SYSTRAPLAN | – | ca. 20 % höhere Leistung gegenüber herkömmlichen Systemen | – | Herford |

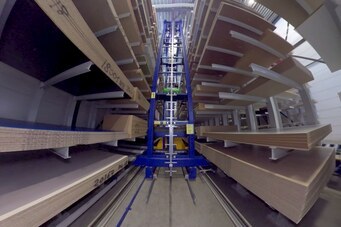

| Flächenportal / Flächenlager mit kombiniertem Stapelhubkorb | SYSTRAPLAN | – | Stapellänge bis 3.100 mm; Einzelplattenzyklus ca. 10–20 Sekunden | – | Herford |

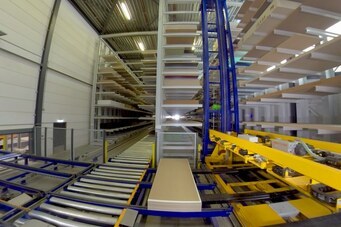

| Kompaktsortierspeicher | SYSTRAPLAN | – | – | – | Herford |

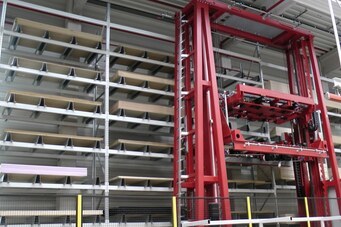

| Portalsystem zum Beschicken und Stapeln | SYSTRAPLAN | – | Scheren- oder Säulensysteme, ggf. teleskopierbar | – | Herford |

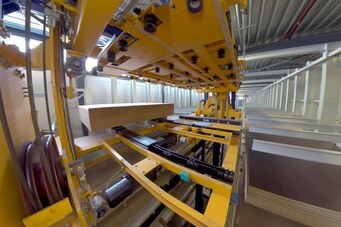

| Roboter-Buchwagenbeschickung | KUKA | – | – | – | Herford |

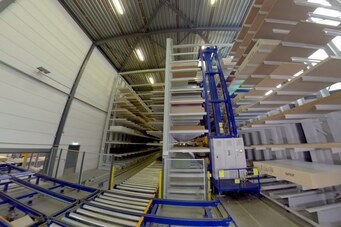

| Automatische Buchwagenbeschickung | SYSTRAPLAN | über 100 | bis 30 Streifen pro Minute | – | Herford |

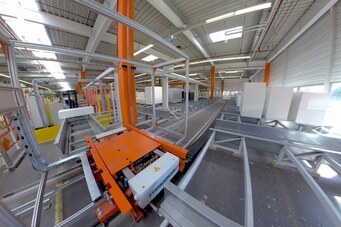

| Portal zur Buchwagenentladung an der Reifenbaumaschine | SYSTRAPLAN | – | – | – | Herford |

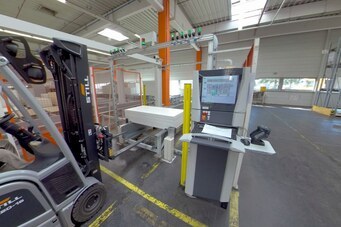

| Rohlingswagenbeladeeinrichtung mit Excentergreifern | SYSTRAPLAN | – | 3–4 Reifen je Etage | – | Herford |
| Trommelwender / Stapel- und Plattenwender | SYSTRAPLAN | – | – | – | Herford |
| 4-Seiten-Kantenreinigungsmaschine | SYSTRAPLAN | – | kürzeste Plattenlänge ca. 1.500 mm | – | Herford |
| Flächenlager mit FTS (autonomes Shuttle) | SYSTRAPLAN | – | – | – | Herford |
| VOLKSLAGER Regalbediengerät | SYSTRAPLAN VOLKSLAGER | – | Hochregalsystem ab ca. 4 m Hallenhöhe | – | Herford |
| Produktionsfläche / Fertigung | – | – | 4.500 qm Produktionsfläche | – | Herford (Einsteinstraße) |
Zusatzleistungen
Referenzkunden
Qualität
Ein Qualitätsmanagementsystem nach DIN EN ISO 9001 stellt die Produktqualität sicher. Zur Qualitätssicherung tragen eine eigene Lehrwerkstatt für die betriebliche Ausbildung sowie Systeme zur Reststofftrennung und Mehrwegtransportverpackungen bei.
| Nachweis | Herford |
|---|---|
| ISO 9001 | |
| ISO 14001 | |
| IATF 16949 |
Historie
- 1974
Gründung durch Dr. Jostmeier an der Diebrocker Straße in Herford; Plattenhandling rund um Plattenaufteilsägen, zunächst in Kooperation mit Schwabedissen.
- 1977
Erste Buchwagenbeschickung für die Reifenindustrie; heute weltweit über 100 Anlagen im Einsatz.
- 1978
Bezug des Firmengeländes an der Einsteinstraße im Gewerbegebiet Heidsiek.
- 1990
Einweihung des Erweiterungsbaus; Produktionsfläche heute 4.500 qm.
- 1992
Hochregallager zum automatischen Kommissionieren von Holzwerkstoffplatten mit Saugrahmen für die Möbelindustrie.
- 1993
Silke Jostmeier tritt in das Unternehmen ein.
- 1996
Regalbediengerät mit kombinierter Hub- und Stapelplattform.
- 1999
Erster Kompaktsortierspeicher zum Sortieren und Puffern.
- 2002
Rückzug des Gründers aus dem operativen Geschäft; Übernahme der Leitung durch Silke Jostmeier und Werner Krutemeier.
- 2018
Florian Krutemeier tritt in das Unternehmen ein.
- 2023
Florian Krutemeier übernimmt die technische Leitung.
