Entwickelt und produziert in der Schweiz Maschinen für den grabenlosen Leitungsbau und die Rohrsanierung.
TERRA AG für Tiefbautechnik
Reiden (CH), Hauptsitz: Entwicklung, Produktion, Vertrieb · Heddesheim (DE), Vertrieb/ServiceNeu auf Amplifa
Über die TERRA AG
Die TERRA AG ist ein 1975 von Dr. Ing. Gustav Jenne gegründetes, familiengeführtes Maschinenbauunternehmen in dritter Generation mit Sitz in Reiden im Kanton Luzern. Das Unternehmen entwickelt und produziert Baumaschinen für den grabenlosen Leitungsbau und die Rohrsanierung: HDD-Spülbohranlagen (TERRA-JET, 4–30 t Zugkraft), vollelektrische HDD-Bohranlagen, All-Terrain-Felsbohranlagen, Grubenbohranlagen (MINI-JET, TERRA-PIT), Richtpressanlagen (TERRA-JACK), pneumatische Erdraketen (TERRA-HAMMER), Stahlrohrrammen (TR 200mini bis TR 565), Seil- und Stangenberster sowie Mischstationen. Entwicklung, Produktion und Montage erfolgen in der Schweiz (Swiss Made); jährlich werden 8–9 % des Umsatzes in Forschung und Entwicklung investiert. Einsatzgebiete sind die Verlegung und Sanierung von Leitungen für Glasfaser, Strom, Erdgas, Wasser, Fernwärme und Abwasser. Über die TERRA Deutschland GmbH in Heddesheim wird der Vertrieb und Service in Deutschland abgedeckt; Maschinen sind weltweit auf Baustellen im Einsatz.
- Standort
- Reiden, Schweiz
- Verfahren
- Entwicklung, Produktion und Montage von Baumaschinen für grabenlosen Leitungsbau (HDD-Bohranlagen,, Produktschulungen mit TERRA Zertifikat, Ersatzteilversorgung (innerhalb Europas i. d. R. 24h), Service/Techniker vor Ort, Servicehotline, Flottenmanagement/Telematik, Finanzierung (Operating Lease, Finance Lease, Mietkauf), Maschinenrücknahme/Inkaufnahme
- Werkstoffe
- HDD-Spülbohranlagen (TERRA-JET), HDD-Elektrobohranlagen, HDD-Felsbohranlagen (All Terrain), HDD-Grubenbohranlagen, Erdraketen (TERRA-HAMMER), Stahlrohrrammen, Richtpressanlagen (TERRA-JACK), Seil- und Stangenberster
- Gegründet
- 1975
- Branchen
- Tiefbau/Spezialtiefbau (grabenloser Leitungsbau), Glasfaserausbau/Telekommunikation, Energie/Stromtrassen, Windparks, Erdgas, Fernwärme
- 01
Entwicklung und Konstruktion
- 02
Eigene Fertigung und Produktion
- 03
Montage (Schweiz)
- 04
Vertrieb und internationaler Verkauf
- 05
Service, Ersatzteile, Schulung, Finanzierung
Produkttechnologien

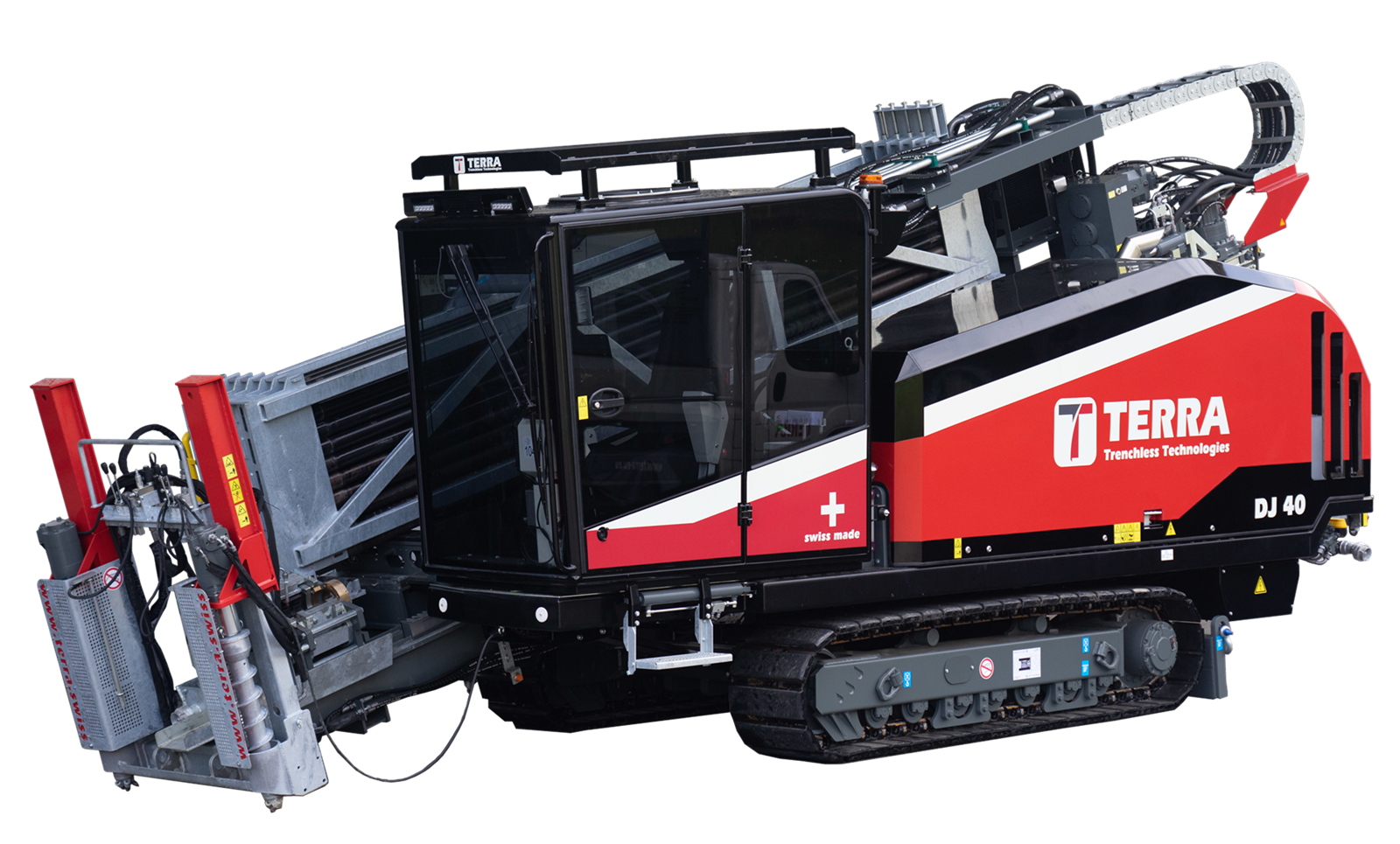

HDD-Spülbohranlagen (TERRA-JET)
Gesteuerte Bohrungen von 4 bis 30 t Zugkraft, von Hausanschlüssen bis zu grossen Infrastrukturprojekten.
HDD-Elektrobohranlagen
Vollelektrische bzw. elektro-hydraulische Anlagen mit reduzierten CO₂-Emissionen für innerstädtische und sensible Einsatzgebiete.
HDD-Felsbohranlagen (All Terrain)
Anlagen mit 11 bis 18 t Zugkraft für gesteuerte Bohrungen in hartem Gestein.
HDD-Grubenbohranlagen
Kompakte Anlagen (6–8 t) mit Biegeradius ab 15 m für beengte Baugruben.

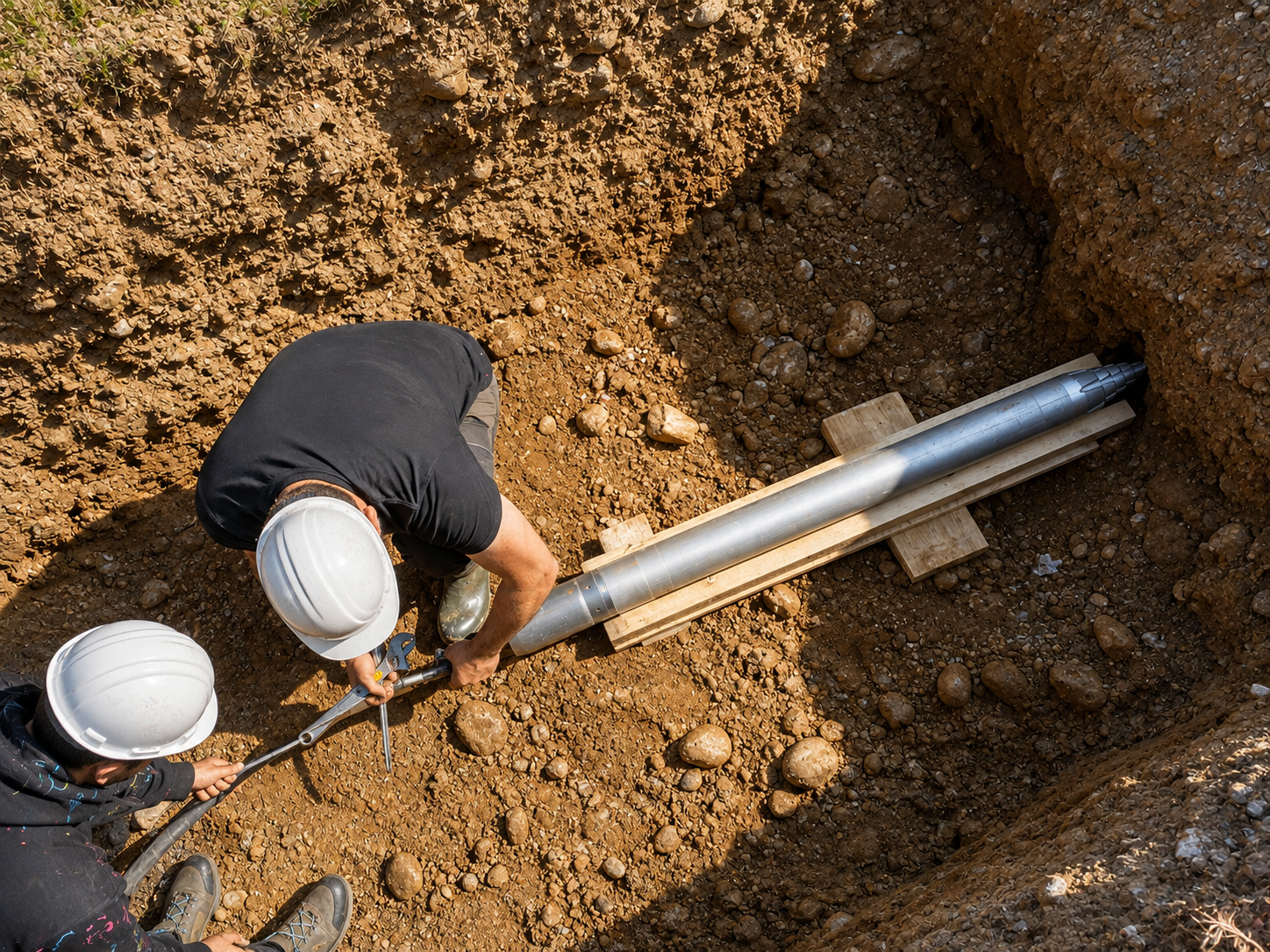

Erdraketen (TERRA-HAMMER)
Pneumatische Schlagtechnik für Erdröhren im Verdrängungsverfahren bis 25 m, mit patentierter Kombikopf-Technik.

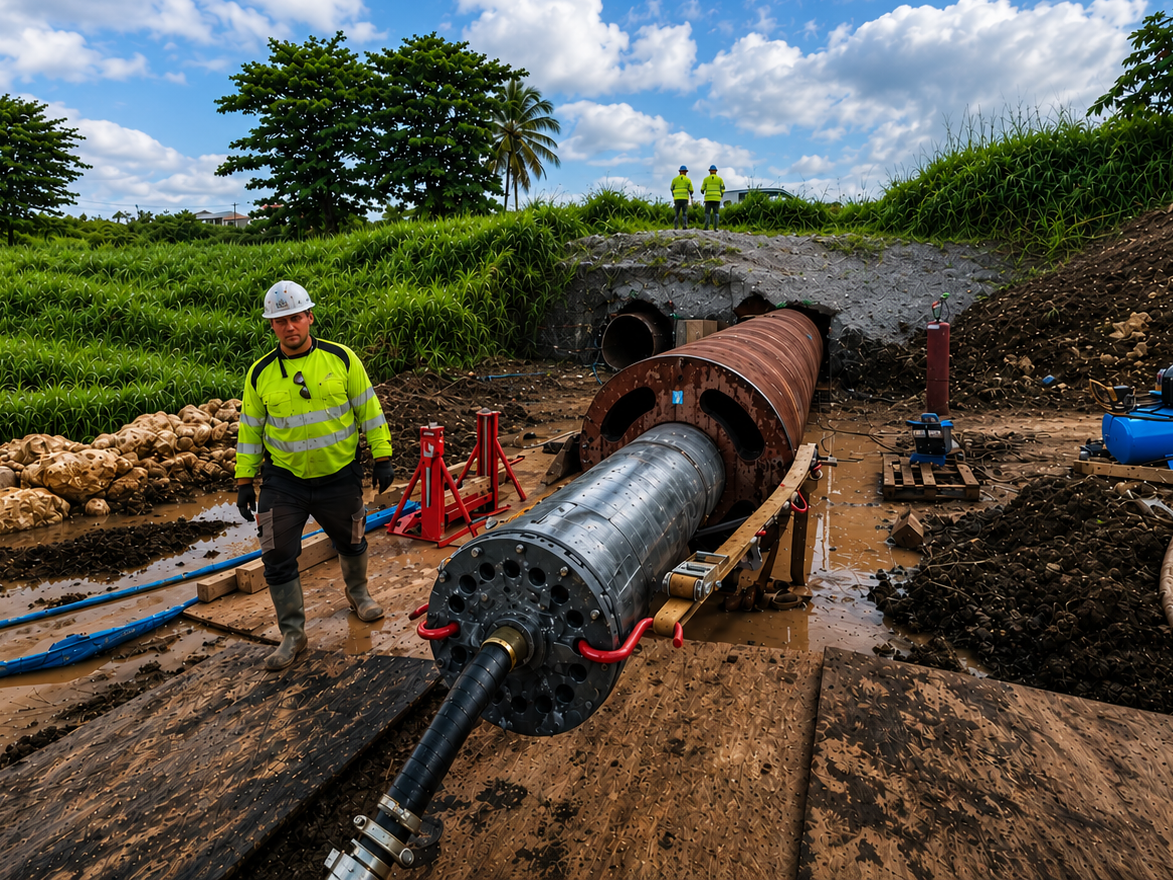

Stahlrohrrammen
Zum Einbringen von Stahlrohren bis Ø 3.000 mm und Längen bis 120 m, horizontal und vertikal einsetzbar.
Richtpressanlagen (TERRA-JACK)
Zerlegbare Anlagen für kurze gesteuerte Pressungen bis 50 m ohne Spülflüssigkeit.

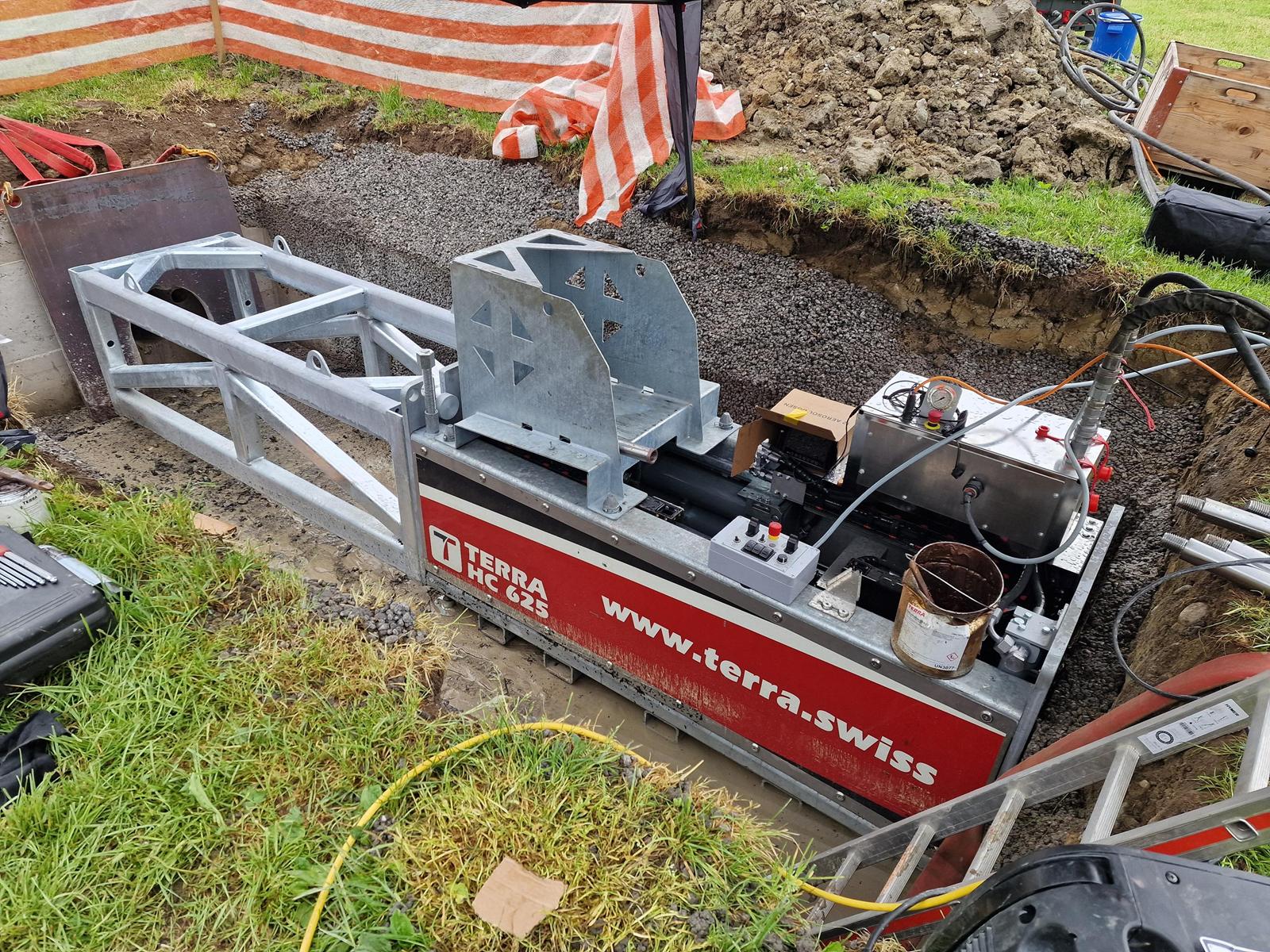

Seil- und Stangenberster
Grabenlose Rohrsanierung von Guss-, Stahl-, Blei- und Kunststoffrohren mit 10 bis 63 t Zugkraft.
Mischstationen
Benzin- und elektrisch betriebene Bentonit-Mischanlagen mit 700 bis 1.400 l/min Leistung.
Standorte
Reiden
CHHauptsitz: Entwicklung, Produktion, Montage und Vertrieb
- Montagewerk (seit 1998, Standortverlagerung nach Reiden 2010)
Heddesheim
DEVertrieb und Service grabenloser Bohrsysteme (TERRA Deutschland GmbH)
Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Entwicklung, Produktion und Montage von Baumaschinen für grabenlosen Leitungsbau (HDD-Bohranlagen,Montage | – | – | – | – | – |
23 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

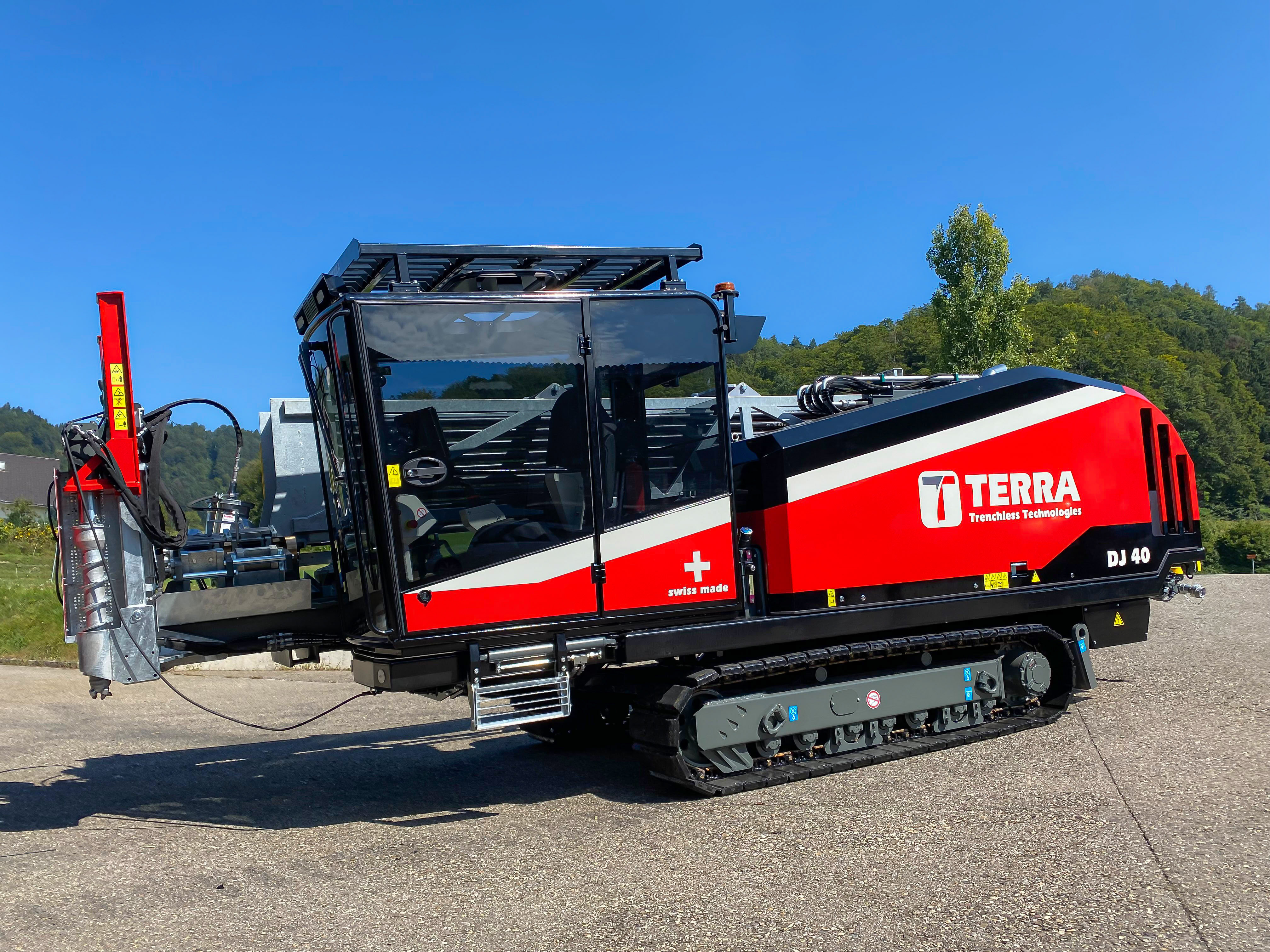

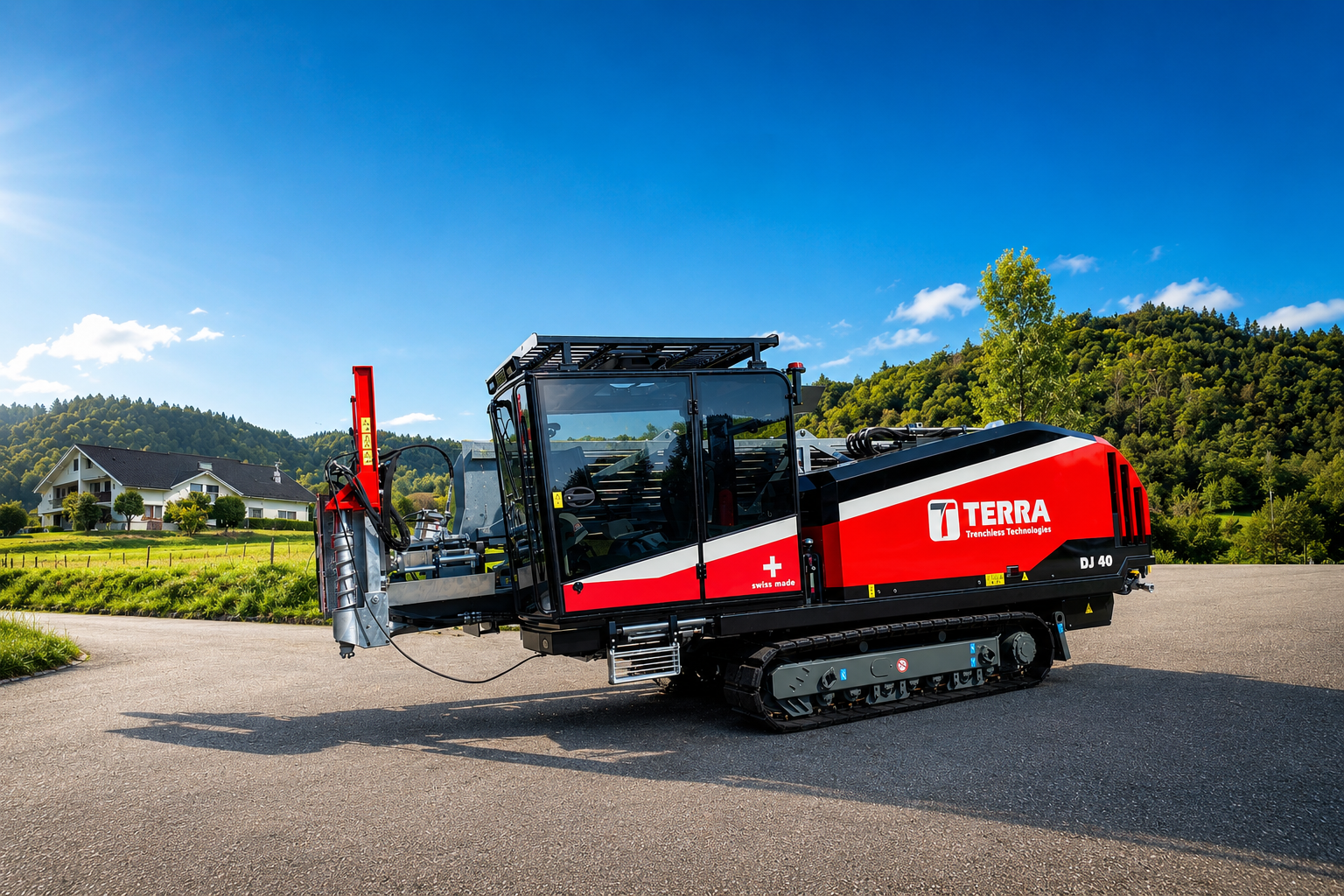

| HDD-Spülbohranlage (Horizontalspülbohranlage) | TERRA TERRA-JET DJ 40 | – | Gesteuerte Bohrungen bis 400 m; 18 t Zug-/Schubkraft; 8.000 Nm; Spülmenge 510 l/min; 228 m | – | Schweiz |
| HDD-Spülbohranlage | TERRA TERRA-JET DJ 23 | – | Gesteuerte Bohrungen bis 200 m; 11 t Zug-/Schubkraft; 3.100 Nm; Spülmenge 185 l/min; 159 m | – | Schweiz |
| HDD-Spülbohranlage | TERRA TERRA-JET DJ 20 | – | Gesteuerte Bohrungen bis 150 m; 9 t (87 kN) Zug-/Schubkraft; 2.840 Nm; Spülmenge 160 l/min; 119 m | – | Schweiz |
| HDD-Spülbohranlage | TERRA TERRA-JET DJ 13 | – | Gesteuerte Bohrungen bis 120 m; Bohrkanäle bis Ø 300 mm; 6 t (60 kN) Zug-/Schubkraft; 2.300 Nm; | – | Schweiz |
| HDD-Spülbohranlage | TERRA TERRA-JET DJ 10 | – | Gesteuerte Bohrungen bis 100 m; 4 t (4,2 t / 40 kN) Zug-/Schubkraft; 1.800 Nm; Spülmenge 95 l/min; | – | Schweiz |
| HDD-Felsbohranlage (All Terrain) | TERRA TERRA-JET DJ 40 AT | – | Gesteuerte Felsbohrungen bis 250 m; 18 t (180 kN) Zug-/Schubkraft; 8.000 Nm (außen)/2.400 Nm | – | Schweiz |

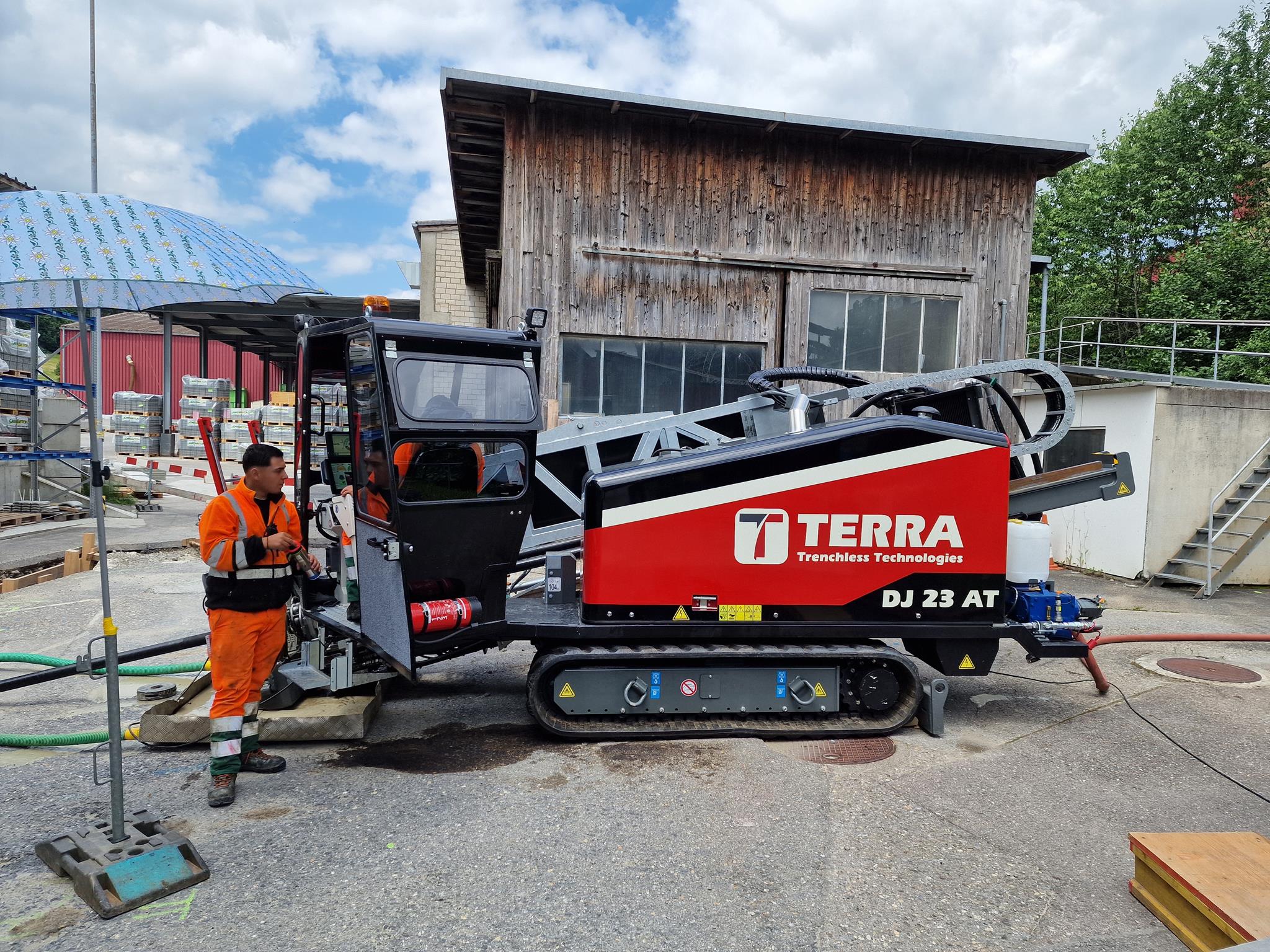

| HDD-Felsbohranlage (All Terrain) | TERRA TERRA-JET DJ 23 AT | – | Gesteuerte Felsbohrungen bis 150 m; 11 t (110 kN) Zug-/Schubkraft; 4.000 Nm (außen)/1.100 Nm | – | Schweiz |

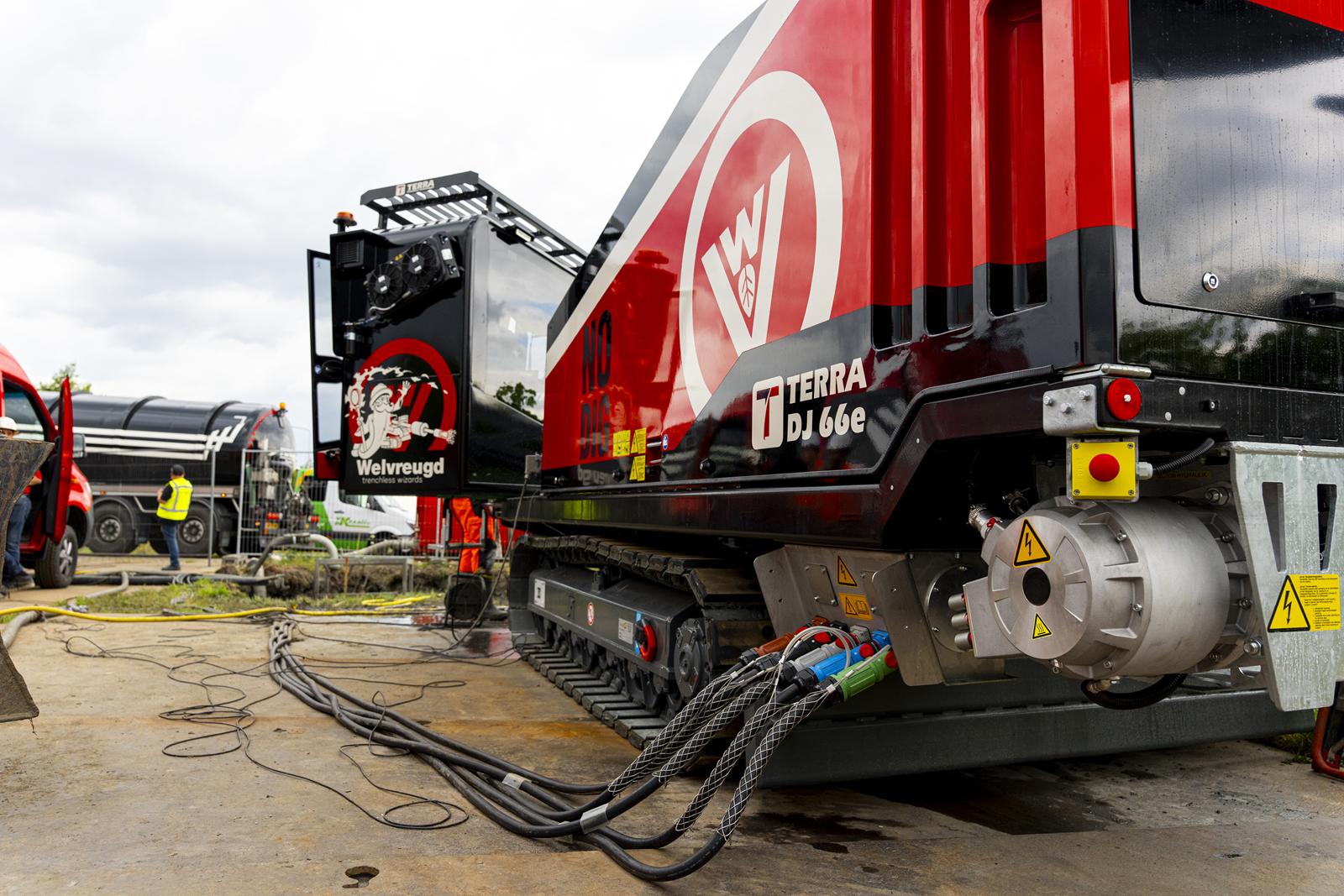

| Vollelektrische HDD-Bohranlage | TERRA TERRA-JET DJ 66e | – | Gesteuerte Bohrungen bis 600 m; 30 t (300 kN) Zug-/Schubkraft; 12.500 Nm; Spülmenge (extern) 1.000 | – | Schweiz |
| Elektro-hydraulische HDD-Bohranlage | TERRA TERRA-JET DJ 23e | – | Gesteuerte Bohrungen bis 200 m; 11 t Zug-/Schubkraft; 4.000 Nm; Spülmenge 185 l/min | – | Schweiz |

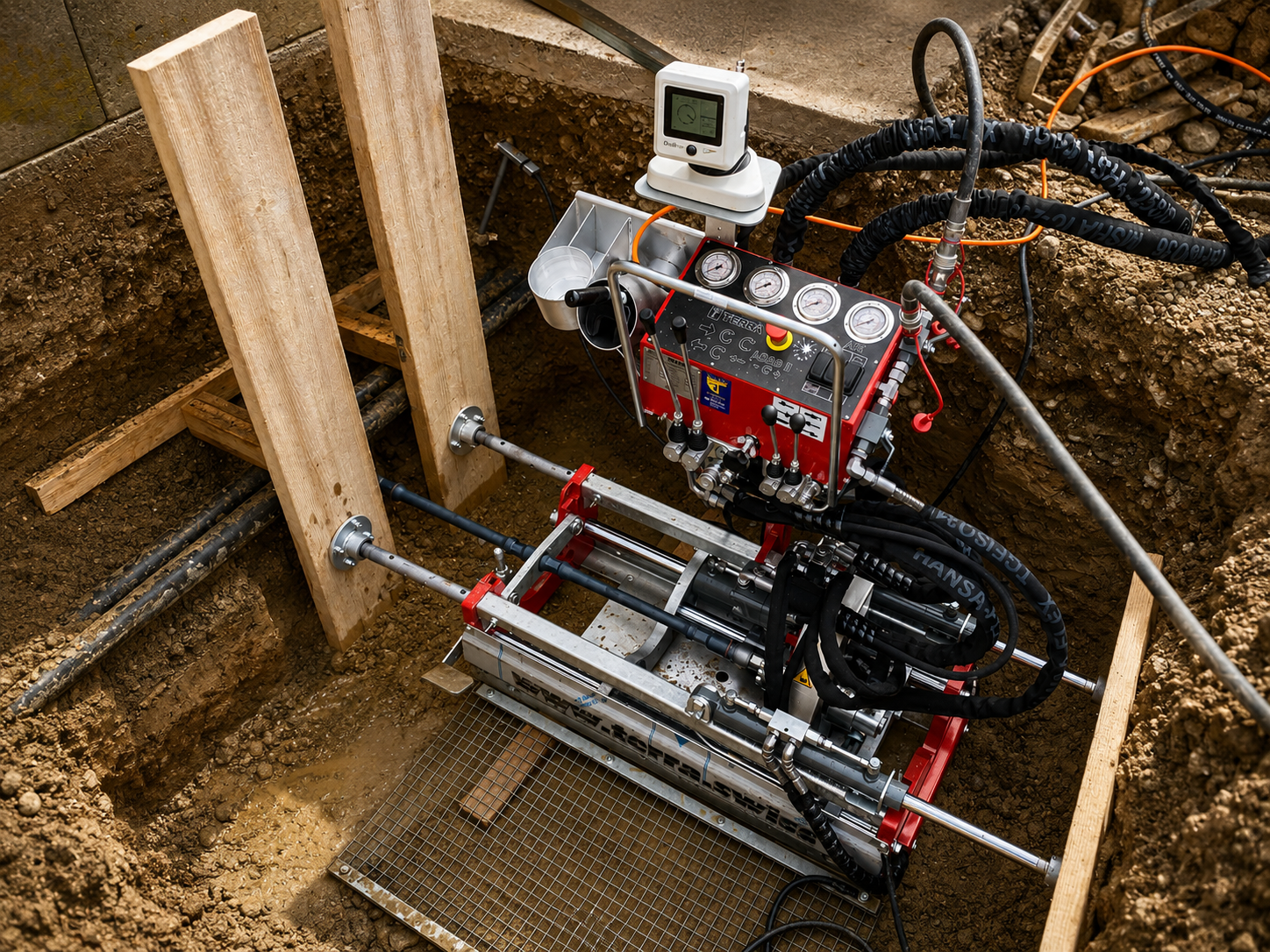

| HDD-Grubenbohranlage | TERRA MINI-JET MJ 1600 | – | Gesteuerte Bohrungen bis 50 m; 6 t Zug-/Schubkraft; 1.600 Nm; Biegeradius 15 m; Spülmenge 52 l/min | – | Schweiz |
| HDD-Grubenbohranlage | TERRA TERRA-PIT DJ 18 | – | Gesteuerte Bohrungen bis 150 m; 8 t Zug-/Schubkraft; 3.000 Nm; Biegeradius 31 m; Spülmenge 95 l/min | – | Schweiz |
| Richtpressanlage | TERRA TERRA-JACK 200 | – | Gesteuerte Pressungen bis 50 m; 20 t Zugkraft, 14 t Schubkraft; ohne Spülflüssigkeit; zerlegbar | – | Schweiz |

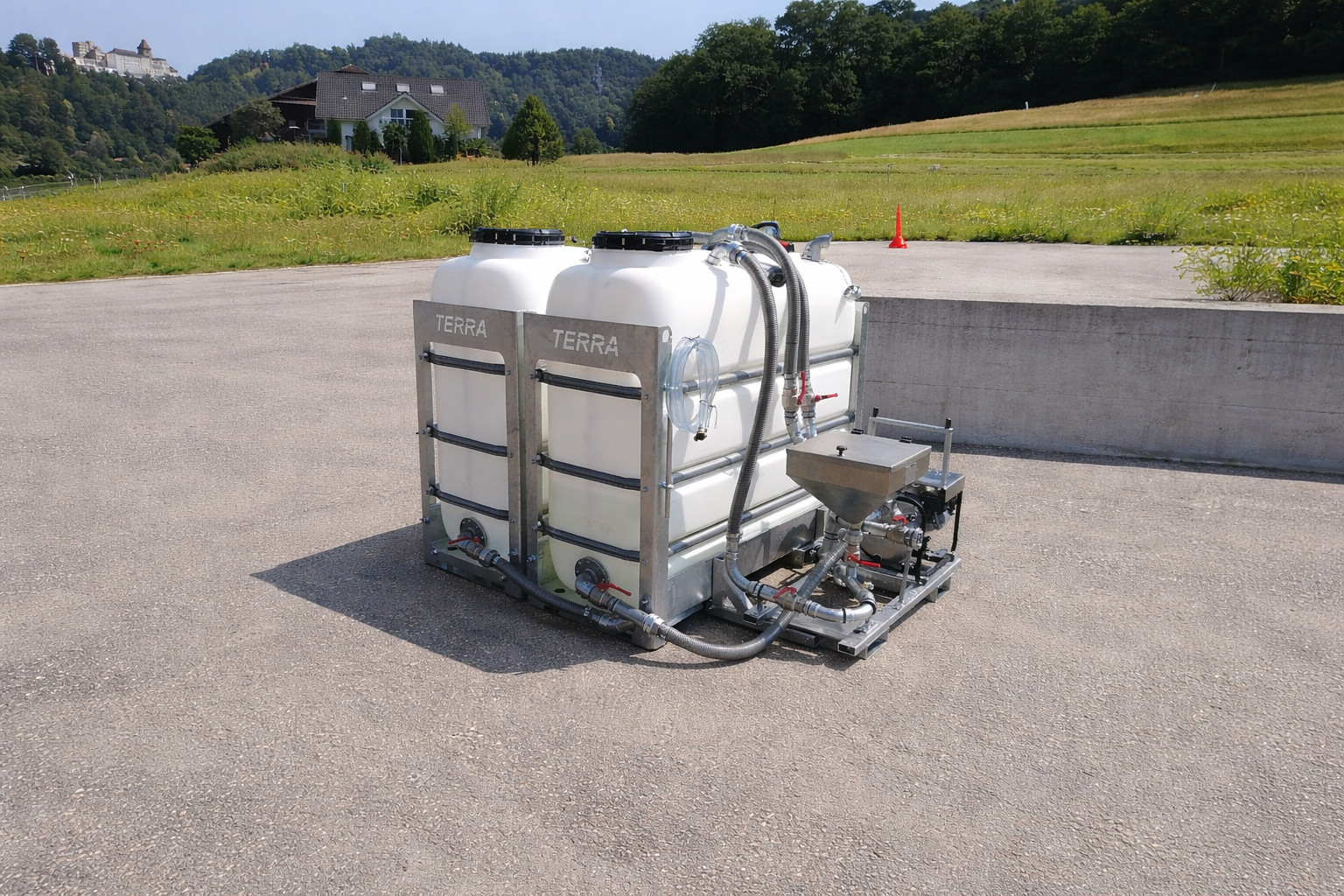

| Mischstation | TERRA MS 700 | – | Mischerleistung 700 l/min; 1x oder 2x 2.000 l Tank; Förderhöhe 26 m (2,6 bar); Honda WT 20 X Motor | – | Schweiz |
| Mischstation | TERRA MS 1200 | – | Mischerleistung 1.200 l/min; 1x oder 2x 4.000 l Tank; Förderhöhe 25 m (2,5 bar); Honda WT 30 XT | – | Schweiz |
| Mischstation (elektrisch) | TERRA MS 1400e | – | Mischerleistung 1.400 l/min; 1x oder 2x 4.000 l Tank; Förderhöhe 35 m (3,5 bar) | – | Schweiz |
| Seilberster | TERRA TERRA-EXTRACTOR X 100 | – | Zugkraft 100 kN (10 t); Alte Kunststoffrohre ø 25–63 mm; dünnwandige Stahlrohre ø 25–30 mm; | – | Schweiz |
| Seilberster | TERRA TERRA-EXTRACTOR X 300 C | – | Längen bis 120 m; 30 t Zugkraft; Seil ø 14 oder 25 mm; Sanierung Guss-, Stahl-, Kunststoffrohre | – | Schweiz |

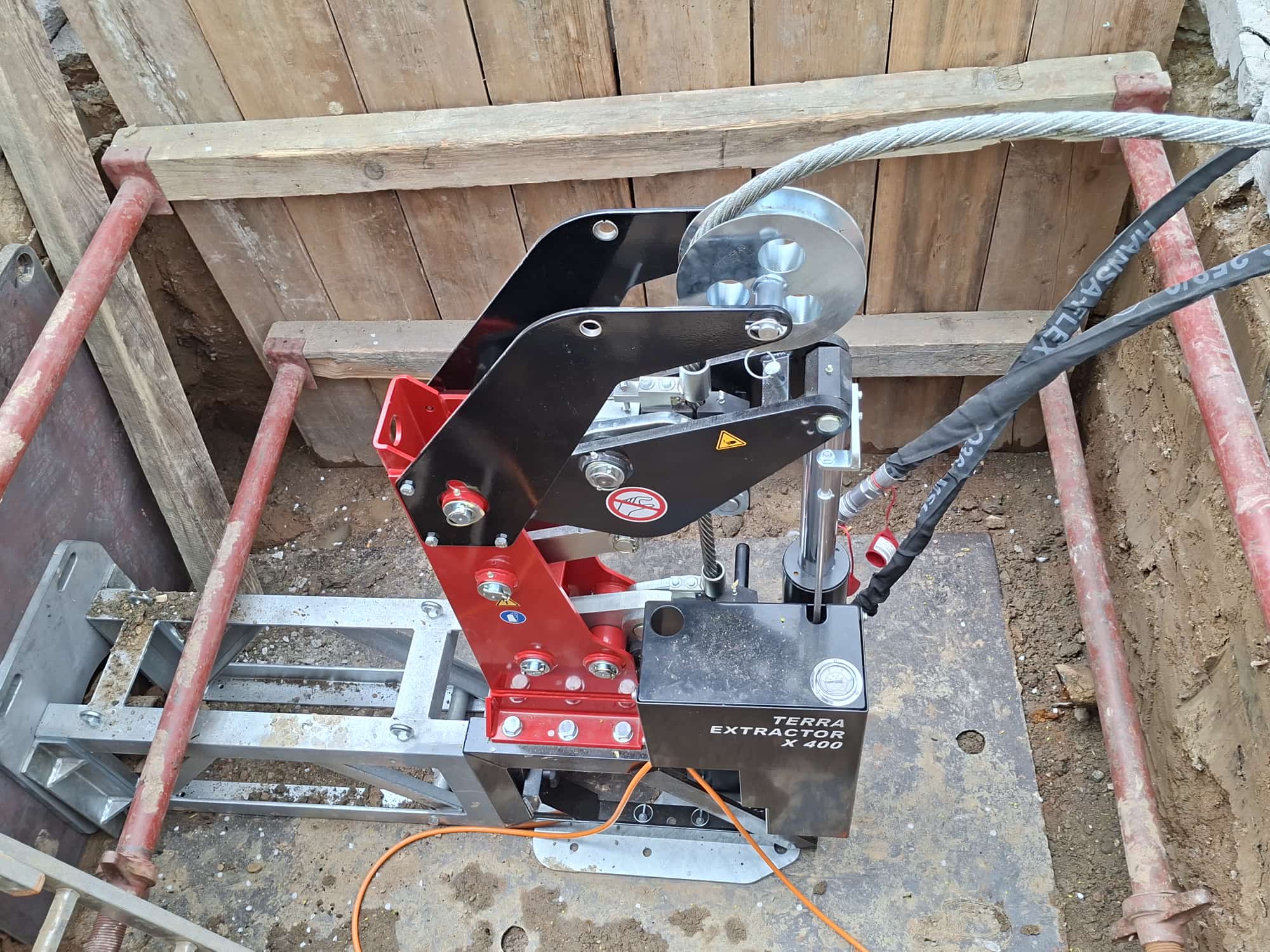

| Seilberster | TERRA TERRA-EXTRACTOR X 400 | – | Längen bis 150 m; 40 t Zugkraft; Seil ø 25 mm | – | Schweiz |
| Stangenberster | TERRA TERRA-HYDROCRACK | – | – | – | Schweiz |
| Erdrakete (pneumatische Schlagtechnik) | TERRA TERRA-HAMMER | – | – | – | Schweiz |
| Stahlrohrramme | TERRA TR 200mini bis TR 565 | – | Für Stahlrohre, horizontal und vertikal einsetzbar | – | Schweiz |
| Drucklufthammer für Felsbohrungen | TERRA TERRA-ROCK | – | – | – | Schweiz |
| Bohrmodellset (Klemmbausteine, 1:20) | TERRA TERRA-JET DJ 1e | – | Sechs Elektromotoren; Funkfernsteuerung | – | Schweiz |
Zusatzleistungen
Historie
- 1975
Gründung der TERRA AG durch Dr. Ing. Gustav Jenne; Beginn mit der Entwicklung des TERRA-HAMMER.
- 1977
Dietmar und Silvia Jenne treten in das Unternehmen ein (2. Generation).
- 1978
Erster TERRA-HAMMER T 080 mit Stufenkopf weltweit entwickelt und vertrieben.
- 1982
Entwicklung des Kombikopfes für Erdraketen.
- 1983
TR 540: grösste Stahlrohrramme ihrer Zeit (Rohrdurchmesser bis 2 m).
- 1989
Einstieg in die Horizontalbohrtechnik mit dem TERRA-JET M370 (600 Nm, 4 t).
- 1992
Erste 10-t-HDD-Bohranlage weltweit.
- 1994
Erfindung der weltweit ersten Grubenbohranlage (TERRA MINI-JET).
- 1997
Dietmar Jenne wird Verwaltungsratspräsident.
- 1998
Neues Montagewerk in der Schweiz.
- 2010
Standortverlagerung nach Reiden (Kanton Luzern); Benjamin Jenne (CEO) und Mirjam Jenne (CFO) übernehmen die Geschäftsleitung (3. Generation).
- aktuell
Weltweit erste vollelektrische 30-t-HDD-Bohranlage (TERRA-JET DJ 66e); jährlich 8–9 % des Umsatzes in F&E.
