Stahl- und Metallbau, Maschinenbau, CNC-Zerspanung und Umwelt-Anlagenbau aus einer Hand.
Thomas Margraf Metall- und Stahlbau GmbH
Heinersreuth · MistelbachNeu auf Amplifa
Über uns
Die Thomas Margraf Metall- und Stahlbau GmbH ist ein inhabergeführtes Unternehmen mit Sitz in Heinersreuth bei Bayreuth, das auf über 30 Jahre Erfahrung im Metall-Stahlbau, Maschinenbau und Umwelt-Anlagenbau zurückblickt. Gefertigt werden Stahlkonstruktionen wie Balkonanlagen, Geländer, Schallschutzwände und Fassadenunterkonstruktionen, Sondermaschinen, Vorrichtungen, Ablagestationen für die Automobilindustrie sowie Auffangwannen nach WHG. Die Fertigung umfasst CNC-Zerspanung (Fräsen und Drehen), Brennschneiden, Abkanten, Rundwalzen, MAG/MIG/WIG-Schweißen inklusive Roboterschweißanlage, spannungsarmes Glühen, Strahlen, Lackierung und Feuerverzinkung in Kooperation. Werkstoffe sind überwiegend Stahl, Edelstahl (V2A) und Aluminium. Über 60 Mitarbeitende arbeiten auf rund 2.200 m² Werkstattfläche; die Baugruppenmontage erfolgt bei der Schwestergesellschaft TM Tec GmbH in Mistelbach. Kunden stammen aus Bauwesen, Maschinen- und Anlagenbau, Automobilindustrie sowie kommunalem Kläranlagenbau.
- Standort
- Heinersreuth
- Verfahren
- CNC Zerspanung (Fräs- und Drehteile), 5-Achs-Bearbeitungszentrum AXA VHC-3 (Fräsen), Bearbeitungszentrum Leadwell MCV (Fräsen), Drehen, Flächenschleifen (CNC-gesteuert), MAG-Schweißen (inkl. MAG-Roboterschweißanlage), MIG-Schweißen, WIG-Schweißen
- Werkstoffe
- Stahl S235, Edelstahl V2A, Präzisionsstahlrohre DN 50 (nahtlos), Stahl (allgemein), Metall (allgemein), Kunststoff (Verarbeitung bei Kunden/Branchen), Aluminium (Alu Lamellenfassade), Präzisionsstahlrohr DN 50 (nahtlos)
- Zertifikate
- EN 1090-2 EXC3 Schweißzertifikat, Konformitätsbescheinigung werkseigene Produktionskontrolle (DIN EN 1090), Fachbetrieb nach WHG (§ 62 AwSV), EN 1090-2 EXC3 (DVS-Schweißzertifikat), Fachbetrieb nach WHG (§ 62 AwSV, TÜV SÜD)
- Mitarbeiter
- 60+
- Branchen
- Metall-/Stahlbau, Maschinen- und Anlagenbau, Umwelt-Anlagenbau, Automobilindustrie, Glas- und Keramikindustrie, Metall- und Kunststoffverarbeitung
- 01
Konstruktion / 3D-Planung
- 02
Werkstattzeichnungen
- 03
CNC-Zerspanung / Brennschneiden / Umformen
- 04
Schweißen
- 05
Oberflächenbearbeitung (Strahlen, Lackieren, Feuerverzinken)
- 06
Baugruppenmontage
- 07
Qualitätskontrolle
- 08
Lagerhaltung und Versandlogistik
Werkstoffe und Verfahren
Stahl S235
Baustahl für Stahlkonstruktionen, Führungsringe und Schweißbaugruppen.
Edelstahl V2A
Rostfreier Edelstahl für Führungsringe, Plasmaschnitte bis 64 mm und Strahloberflächen.
Präzisionsstahlrohr DN 50 (nahtlos)
Nahtlose Rohre aus einer Produktionscharge für die automatisierte Serienfertigung von Bördelmuffen.
Aluminium
Verwendet unter anderem für Lamellenfassaden mit Stahlunterkonstruktion.
Standorte

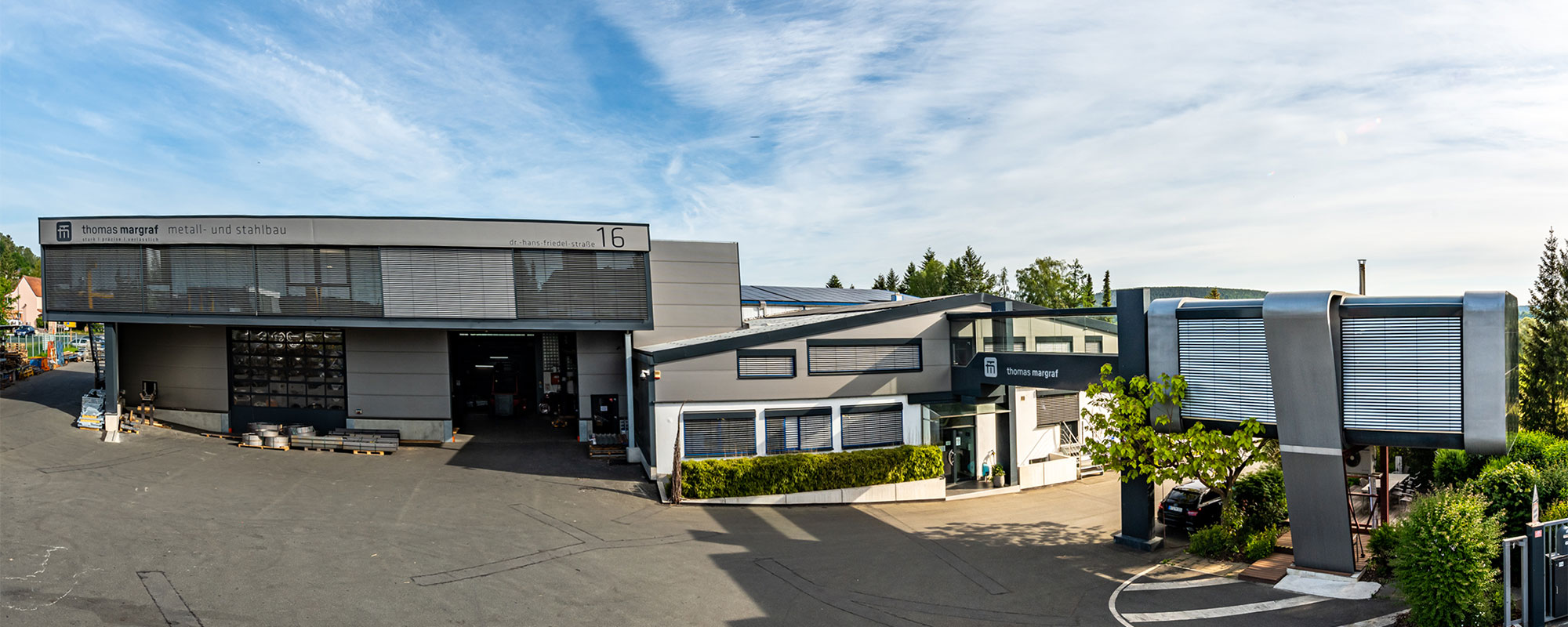

Heinersreuth
DEHauptsitz mit Produktions- und Fertigungshalle, Konstruktionsbüro, CNC-Zerspanung, Schweißerei und
- Stückgewicht / Größe
- Bauteile bis ca. 5 t (Roboterschweißanlage ca. 2.000 ×
- Losgröße
- Einzelteile bis Großserien (z. B. 300.000 Bördelmuffen)
- Werkstoffe
- Stahl, Edelstahl V2A, Aluminium
- 2× 5-Achs-Bearbeitungszentrum AXA VHC-3 (900×900×4000 mm bzw. ×3000 mm)
- Bearbeitungszentrum Leadwell MCV (610×635×1300 mm)
- 2× Drehmaschine bis d=350×4000 mm
- CNC-Flächenschleifmaschine 2000×700 mm
- MAG-Roboterschweißanlage bis 500 A, Bauteile bis 5 t
- Brennschneidanlage Zinser 2426-N (6000×2500 mm, Autogen bis 300 mm, Plasma bis 64 mm V2A)
- Abkantpresse AD-S 30220 (4000 mm, bis 20 mm Stahl)
- 4-Walzen-Rundwalzmaschine NC-gesteuert (3000 mm, bis 20 mm)
- CNC-Sägen bis d=500 mm
- Schlagschere bis 3000 mm, 8 mm
- Glühofen für spannungsarmes Glühen 700×800×1300 mm
- Lackiererei
- Sand- und Glasperlenstrahlanlage
- Eigenbau-Pressmaschine für Bördelmuffen mit automatischer Beschickung
Mistelbach
DEBetriebsstätte TM Tec GmbH, Baugruppenmontage

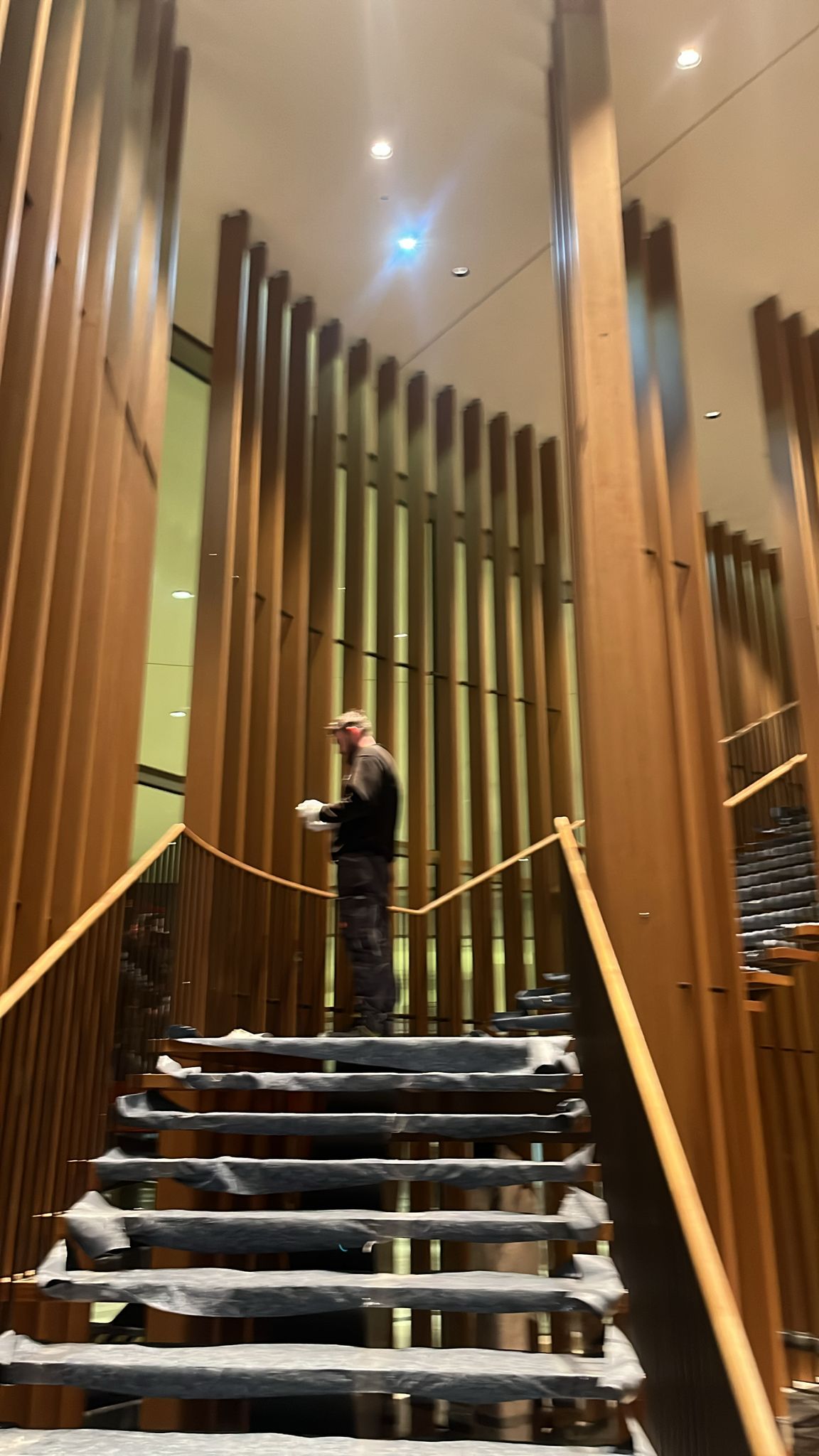

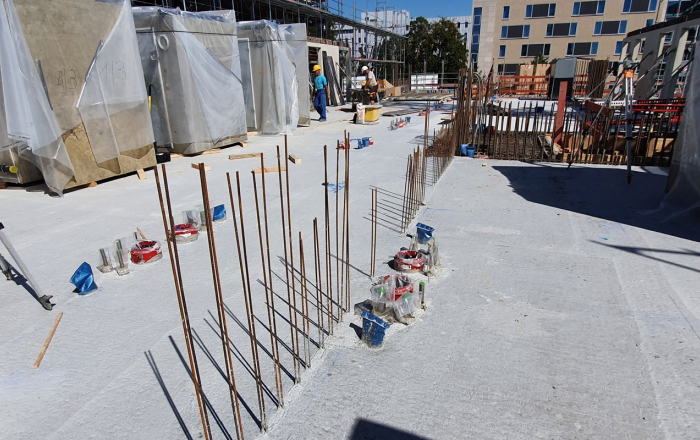

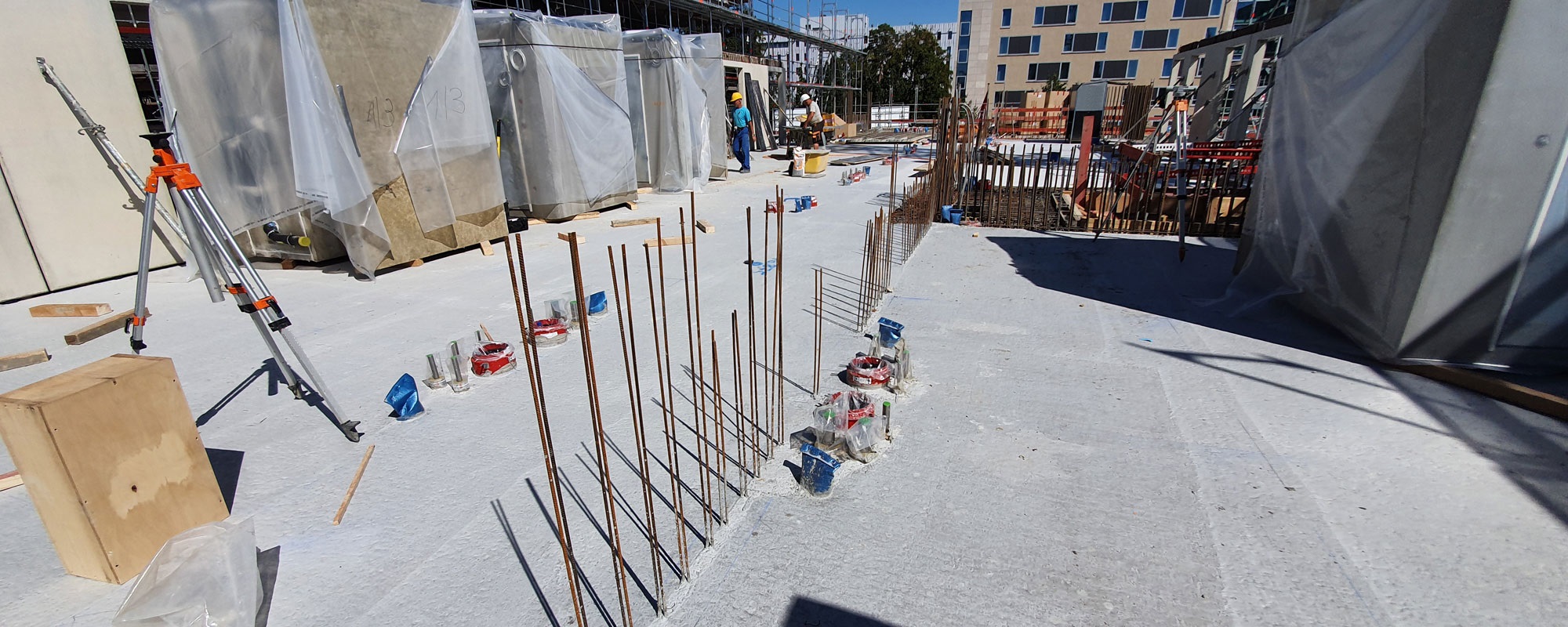

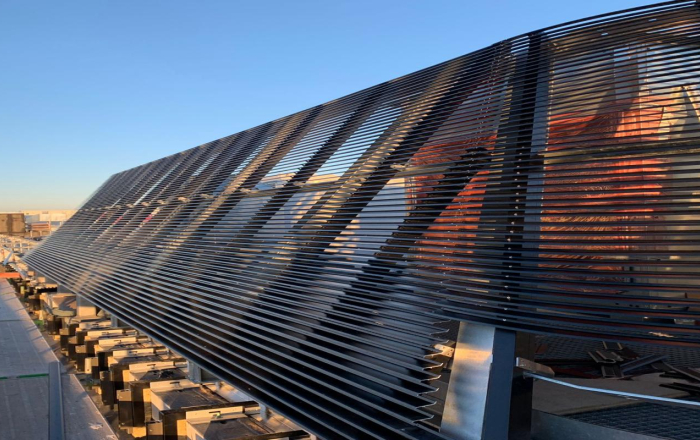

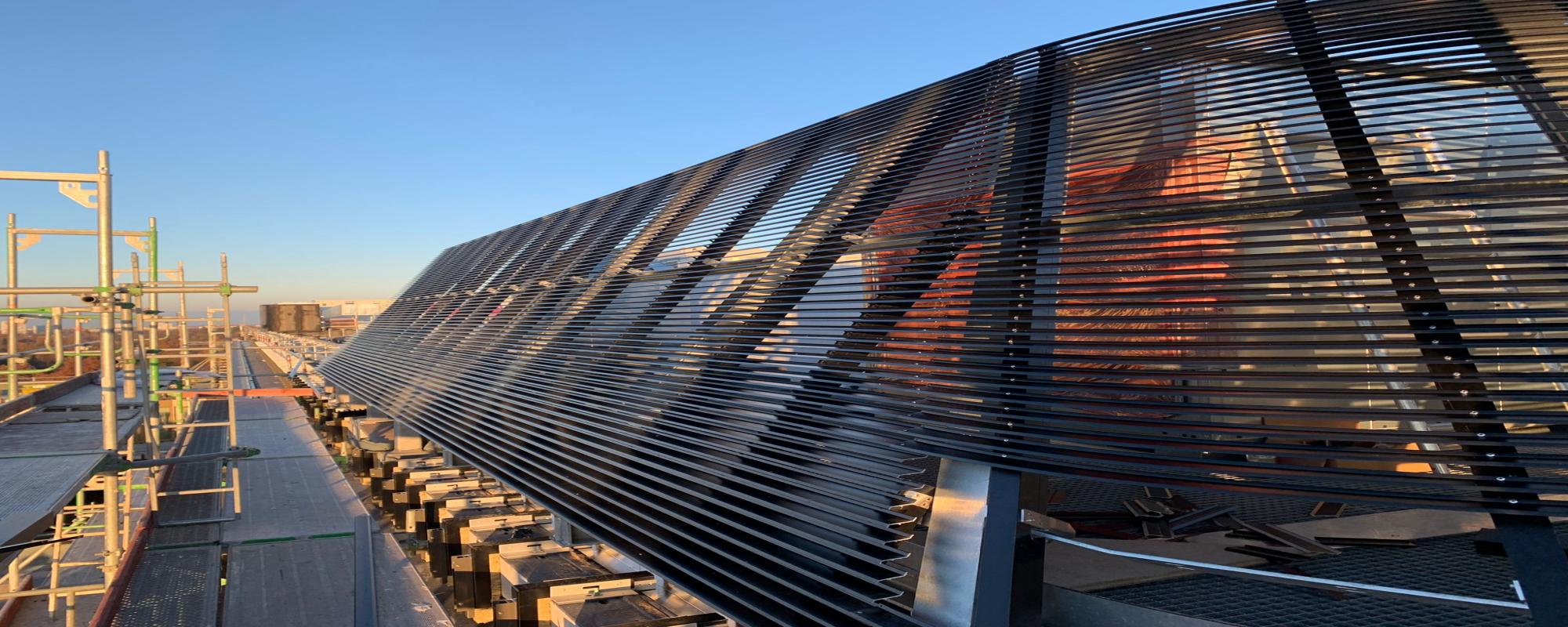

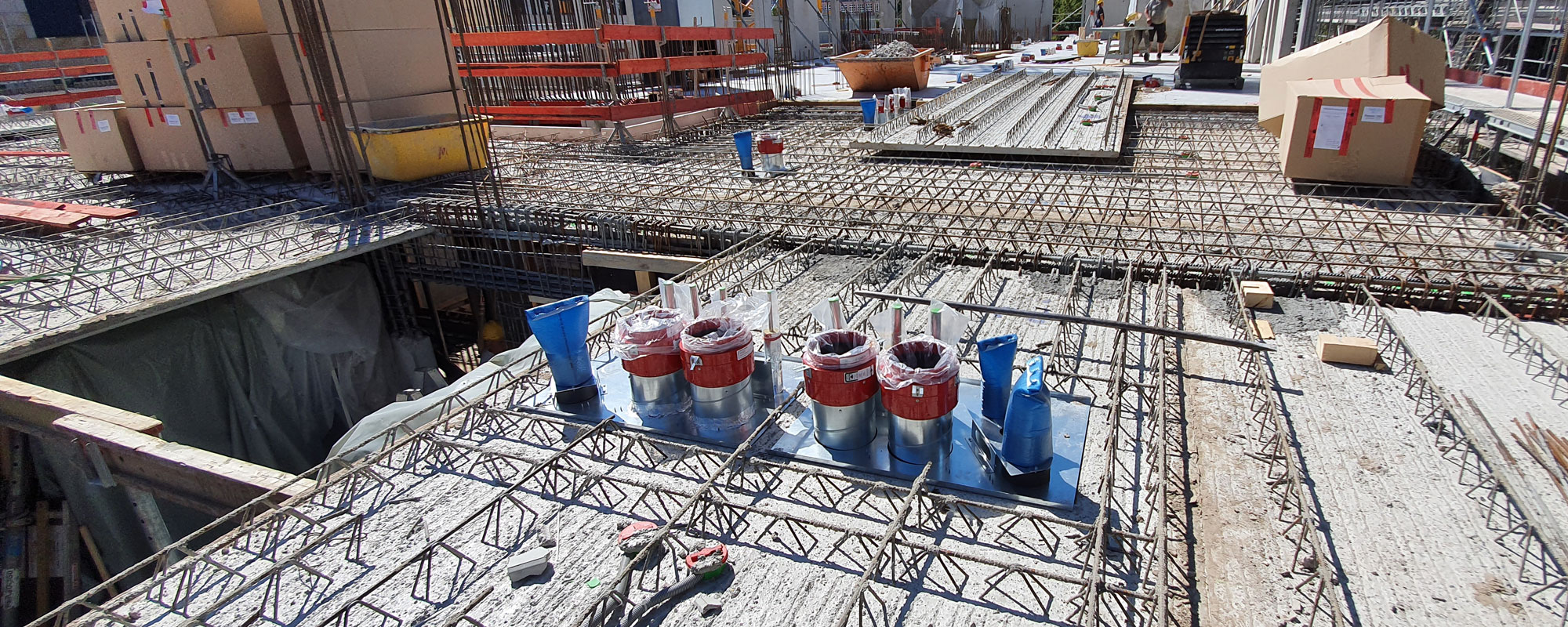

Bauteile und Referenzprojekte

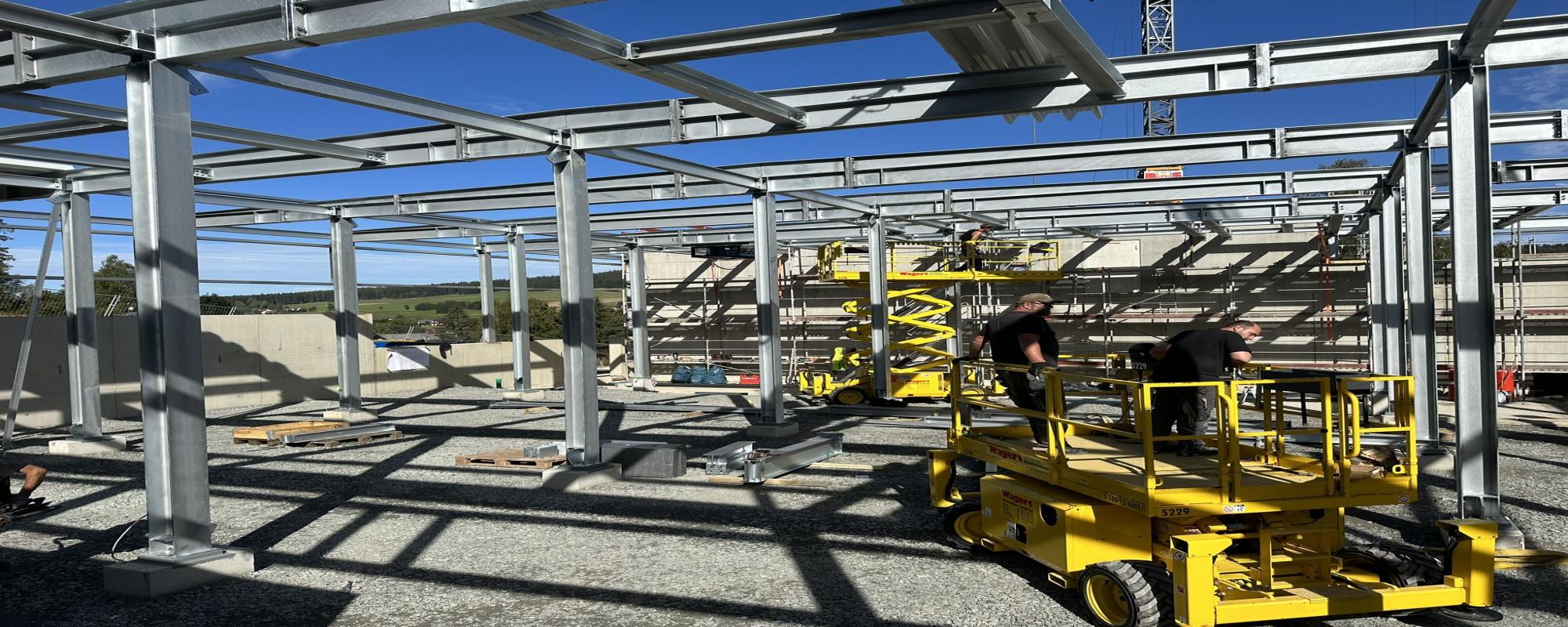

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC Zerspanung (Fräs- und Drehteile)Zerspanung | – | 4000 mm (5-Achs-Bearbeitungszentrum AXA × 900 mm × 900 mm | – | – | Stahl, Edelstahl, Aluminium |
| 5-Achs-Bearbeitungszentrum AXA VHC-3 (Fräsen)Zerspanung | – | 4000 mm × 900 mm × 900 mm | – | – | Stahl, Edelstahl |
| Bearbeitungszentrum Leadwell MCV (Fräsen)Zerspanung | – | 1300 mm × 610 mm × 635 mm | – | – | Stahl, Edelstahl |
| DrehenZerspanung | – | 4000 mm | – | – | Stahl, Edelstahl |
| Flächenschleifen (CNC-gesteuert)Zerspanung | – | 2000 mm × 700 mm | – | – | Stahl, Edelstahl |
| MAG-Schweißen (inkl. MAG-Roboterschweißanlage)Fügen | – | 10.000 mm × 2.000 mm | 5 t | – | Stahl, Edelstahl |
| MIG-SchweißenFügen | – | – | – | – | Stahl, Edelstahl |
| WIG-SchweißenFügen | – | – | – | – | Stahl, Edelstahl |
| E-Hand-SchweißenFügen | – | – | – | – | Stahl |
| Brennschneiden (Autogen, Plasmaschneiden)Zerspanung | – | 6000 mm × 2500 mm | – | – | Stahl, Edelstahl (V2A bis 64 mm Plasmaschneiden) |
| AbkantenUmformung | – | 4000 mm | – | – | Stahl (max. 20 mm) |
| Rundwalzen (4 Walzen, NC-gesteuert, für ovale Bauteile)Umformung | – | 3000 mm | – | – | Stahl (max. 20 mm) |
| Sägen (automatischer Vorschub, CNC-gesteuert)Zerspanung | – | – | – | – | Stahl, Edelstahl |
| SchlagschereUmformung | – | 3000 mm | – | – | Stahl (max. 8 mm) |
| Spannungsarmes Glühen (Glühofen)Wärmebehandlung | – | 1300 mm × 700 mm × 800 mm | – | – | Stahl |
| Lackieren (Sprühen mit Druckzerstäuber)Oberfläche | – | – | – | – | Stahl, Metall |
| Sand- und GlasperlenstrahlenOberfläche | – | – | – | – | Stahl, Edelstahl |
| Metall- und Stahlbau (Konstruktion, Fertigung, Montage)Montage | – | – | – | – | Stahl, Metall |
| Sondermaschinen- und Vorrichtungsbau (Projektierung, Entwicklung, Konstruktion, Fertigung, Montage)Engineering | – | – | – | – | Stahl, Metall, Kunststoff |
| BaugruppenmontageMontage | – | – | – | – | Stahl, Metall |
| Bördeln / Pressen von Bördelmuffen (automatisierte Serienfertigung)Umformung | – | 50 mm | – | 300000 | Präzisionsstahlrohre DN 50 |
| Umwelt-Anlagenbau (Kläranlagentechnik, Rohrleitungen, Pumpensysteme)Engineering | – | – | – | – | Stahl, Edelstahl |
| Fertigung von Auffangwannen/Ölwannen nach WHG (Fachbetrieb nach § 62 AwSV)Fügen | – | – | – | – | Stahl |
| Feuerverzinken (feuerverzinkte Ausführung von Stahlkonstruktionen)Oberfläche | – | – | – | – | Stahl |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitungszentrum | AXA VHC-3 | 2 | 900x900x4000 mm / 900x900x3000 mm, stufenlos schwenkbarer Kopf, gesteuerter Rundtisch | – | Heinersreuth |
| Bearbeitungszentrum | Leadwell MCV | 1 | 610x635x1300 mm | – | Heinersreuth |
| Drehmaschine | – | 2 | max. d=350x4000 mm, automatischer Vorschub | – | Heinersreuth |
| Flächenschleifmaschine | – | 1 | max. 2000x700 mm, CNC-gesteuert | – | Heinersreuth |
| MAG-Roboterschweißanlage | – | 1 | max. Bauteilgröße ca. 2.000 x 10.000 mm, bis 5 to, 500 A, Drahtstärke max. 1,6 | – | Heinersreuth |
| Brennschneidanlage | Zinser 2426-N | 1 | max. Blechgröße 6000x2500 mm; Autogen bis 300 mm; Plasma bis 64 mm V2A | – | Heinersreuth |
| Abkantpresse | AD-S 30220 | 1 | Kantbereich bis 4000 mm, max. Stärke Stahl 20 mm | – | Heinersreuth |
| Rundwalzen (4-Walzen, NC-gesteuert) | – | 1 | Walzbereich bis 3000 mm Länge, max. Stärke 20 mm | – | Heinersreuth |
| Sägen (automatischer Vorschub, CNC-gesteuert) | – | 1 | max. d=500 mm | – | Heinersreuth |
| Schlagschere | – | 1 | bis 3000 mm Länge, max. Stärke 8 mm | – | Heinersreuth |
| Glühofen (spannungsarmes Glühen) | – | 1 | 700x800x1300 mm | – | Heinersreuth |
| Lackiererei (Sprühen mit Druckzerstäuber) | – | 1 | – | – | Heinersreuth |
| Sand- und Glasperlenstrahlanlage | – | 1 | – | – | Heinersreuth |
| Eigenbau-Pressmaschine für Bördelmuffen (mit automatischer Beschickung) | Eigenbau | 1 | Bauteillänge ca. 50 mm | – | Heinersreuth |
Zusatzleistungen
Referenzkunden
Qualität und Zertifizierung
Die Fertigung erfolgt nach EN 1090-2 EXC3 mit zertifizierten Schweißverfahren; als Fachbetrieb nach WHG (§ 62 AwSV, TÜV SÜD) werden Auffangwannen gefertigt. Eine werkseigene Produktionskontrolle sowie Qualitätskontrolle vor Versand sichern die Maßhaltigkeit.
| Nachweis | Heinersreuth |
|---|---|
| EN 1090-2 EXC3 (DVS-Schweißzertifikat) | |
| Konformitätsbescheinigung werkseigene Produktionskontrolle (DIN EN 1090) | |
| Fachbetrieb nach WHG (§ 62 AwSV, TÜV SÜD) |
Historie
Über 30 Jahre Erfahrung im Metall-Stahlbau, Maschinenbau sowie Umwelt-Anlagenbau
- 2012
Beginn der Serienproduktion von Ablagestationen für Roboter-Wechselwerkzeuge der Automobilindustrie
- 2019
Fertigung von Führungsringen für Stahlbeton-Vortriebsrohre für Betonwerk Müller, Breisach
- 2019–2020
Automatisierte Serienfertigung von 300.000 Bördelmuffen inklusive Eigenbau-Pressmaschine mit automatischer Beschickung
- 2020–2021

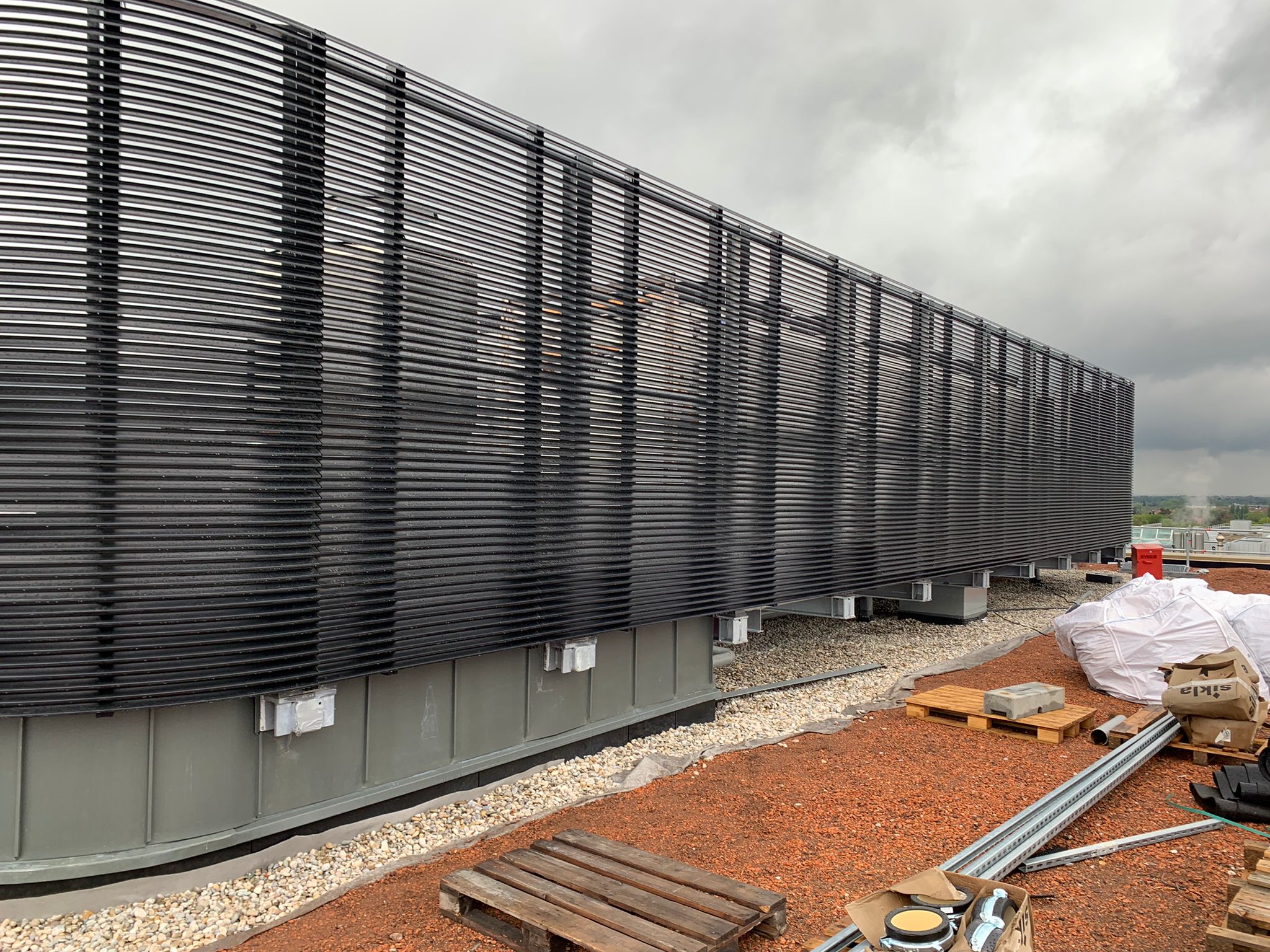

Projekte Balkonanlagen Ludwigstraße, Bürogebäude TwinOffice, Schallschutzwände Living Isar, Holiday Inn Express München
