Lohnfertigung von Maschinenteilen: CNC-Fräsen, CNC-Drehen, Schleifen, Schweißen, Beschichtung, Montage
Trimborn Maschinenbau GmbH
EuskirchenNeu auf Amplifa
Über die Trimborn Maschinenbau GmbH
Die Trimborn Maschinenbau GmbH fertigt als Lohnfertiger komplexe Maschinenteile als Einzelanfertigungen und Serienproduktionen – nach Zeichnung oder CAD-Datei. Das Portfolio umfasst CNC-Fräsen (bis 5-Achsen, mit Palettenautomation), CNC-Drehen (inkl. Dreh-Fräszentren mit Gegenspindel), Rund- und Flachschleifen, CNC-Nutenziehen, Materialzuschnitt, Schweißen (WIG, MIG, MAG, E-Schweißen), Glasperlstrahlen, Kunststoffbeschichtung aus Silikon und Polyurethan sowie Teilekennzeichnung durch Gravieren und Laserbeschriftung. Ergänzend bietet das Unternehmen CAD-Konstruktion (SOLIDWORKS), CAM-Programmierung (SOLIDCAM), Montage von Maschinenteilen und Modulen, Apparatebau, Reparaturen und Ersatzteilfertigung. Kunde sind unter anderem Maschinen- und Sondermaschinenbau, Verpackungsmaschinenbau, Lebensmittel- und Konsumgüterindustrie, Motorsport und Forschung, darunter Siemens, Miele, Procter & Gamble, Focke & Co. und Tesla Automation. Gefertigt wird in allen gängigen Werkstoffen; die 3D-Koordinatenmesstechnik sichert die Bauteilqualität mit Messprotokollen. Standort ist Euskirchen (Nordrhein-Westfalen); die Firma ist seit 1995 als indirekte Nachfolgefirma der Trimborn Maschinen- und Apparatebau GmbH tätig.
- Standort
- Euskirchen
- Verfahren
- CNC-Fräsen, CNC-Drehtechnik (Drehen), Erodieren, Nutenziehen (CNC), Rundschleifen, Flachschleifen, Bohren (Auslegerbohrmaschine), Materialzuschnitt (Bandsägen, Kaltkreissäge)
- Werkstoffe
- alle gängigen Werkstoffe (Drehen), alle gängigen Materialien (Schweißen), Silikon (Beschichtung), Polyurethan (Beschichtung), CNC-Fräsen, CNC-Drehen, Schleifen (Rund-/Flachschleifen), CNC-Nutenziehen
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Gegründet
- 1995
- Branchen
- Maschinenbau, Sondermaschinenbau, Verpackungsmaschinenbau, Lebensmittelindustrie, Konsumgüterindustrie, Motorsport
- 01
CAD-Konstruktion (SOLIDWORKS)
- 02
CAM-Programmierung (SOLIDCAM, 5-Achsen)
- 03
Materialzuschnitt (Bandsäge, Kaltkreissäge)
- 04
CNC-Fräsen / CNC-Drehen / Nutenziehen
- 05
Rund- und Flachschleifen
- 06
Schweißen
- 07
Oberflächenbehandlung (Glasperlstrahlen, Kunststoffbeschichtung)
- 08
Teilekennzeichnung (Gravieren, Laser)
- 09
3D-Koordinatenmessung
- 10
Montage von Baugruppen und Maschinenmodulen
Werkstoffe und Verfahren
CNC-Fräsen
Mehrachsige Fertigung komplexer Maschinenteile auf Maschinen von DMG MORI, Hedelius, Spinner, Matec und Deckel Maho, teils automatisiert.
CNC-Drehen
Achsen, Wellen und Drehteile in allen gängigen Werkstoffen, inklusive 11-Achsen-Dreh-Fräszentren mit Gegenspindel.
Schleifen (Rund-/Flachschleifen)
Rundschleifen bis 1200 mm Länge, Flachschleifen bis ca. 300 × 600 mm.
CNC-Nutenziehen
Nuten mit 3–32 mm Breite und 10–400 mm Länge.

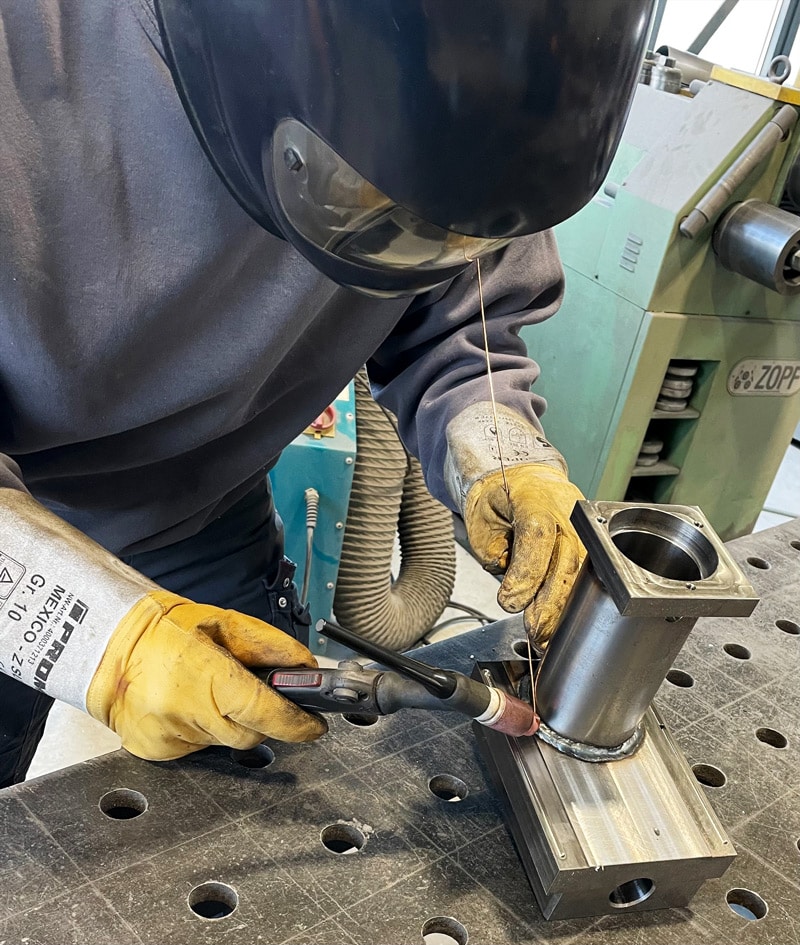

Schweißen (WIG, MIG, MAG, E)
Fügen aller gängigen Materialien für Baugruppen und Apparatebau.
Kunststoffbeschichtung (Silikon/Polyurethan)
Veredelung von Bauteilen mit Silikon- oder Polyurethanbeschichtung.
Glasperlstrahlen
Oberflächenbehandlung von Werkstücken bis 900 × 800 × 800 mm.
Standort Euskirchen
Euskirchen
DEProduktion und Verwaltung
- Losgröße
- Einzelanfertigung bis Serienproduktion
- Werkstoffe
- alle gängigen Werkstoffe
- DMU 50 3. Gen. (3×, 5-Achs, davon 1 mit Pick-Up-Roboter, 1 mit Indumatik L120)
- DMU 75 monoBLOCK (3×, 5-Achs, PH Cell und Indumatik L120)
- Hedelius Acura65, RS 805 K, RS 605 K, RS 80 KL
- Spinner VC-1150, U5-1520
- Matec-30 HV (X 3000 mm)
- Deckel Maho DMU 70 V (2×), DMU 70, DMU 60 T
- DMG MORI CTX Beta 1250 TC / TC 4A (11-Achsen)
- Zyklendrehmaschinen Chevalier FCL-2160H, Pinacho ST-400×2000
- TOS BUB32 Rundschleifmaschine, G&H FS 60 AC Flachschleifmaschine
- Frömag Rapida CNC 32 Nutenziehmaschine
- Behringer HBP 413 A, Trennjäger LPC110/400
- Wenzel SF87 3D-Koordinatenmessmaschine, Brown & Sharp, Zoller pilot 3.0

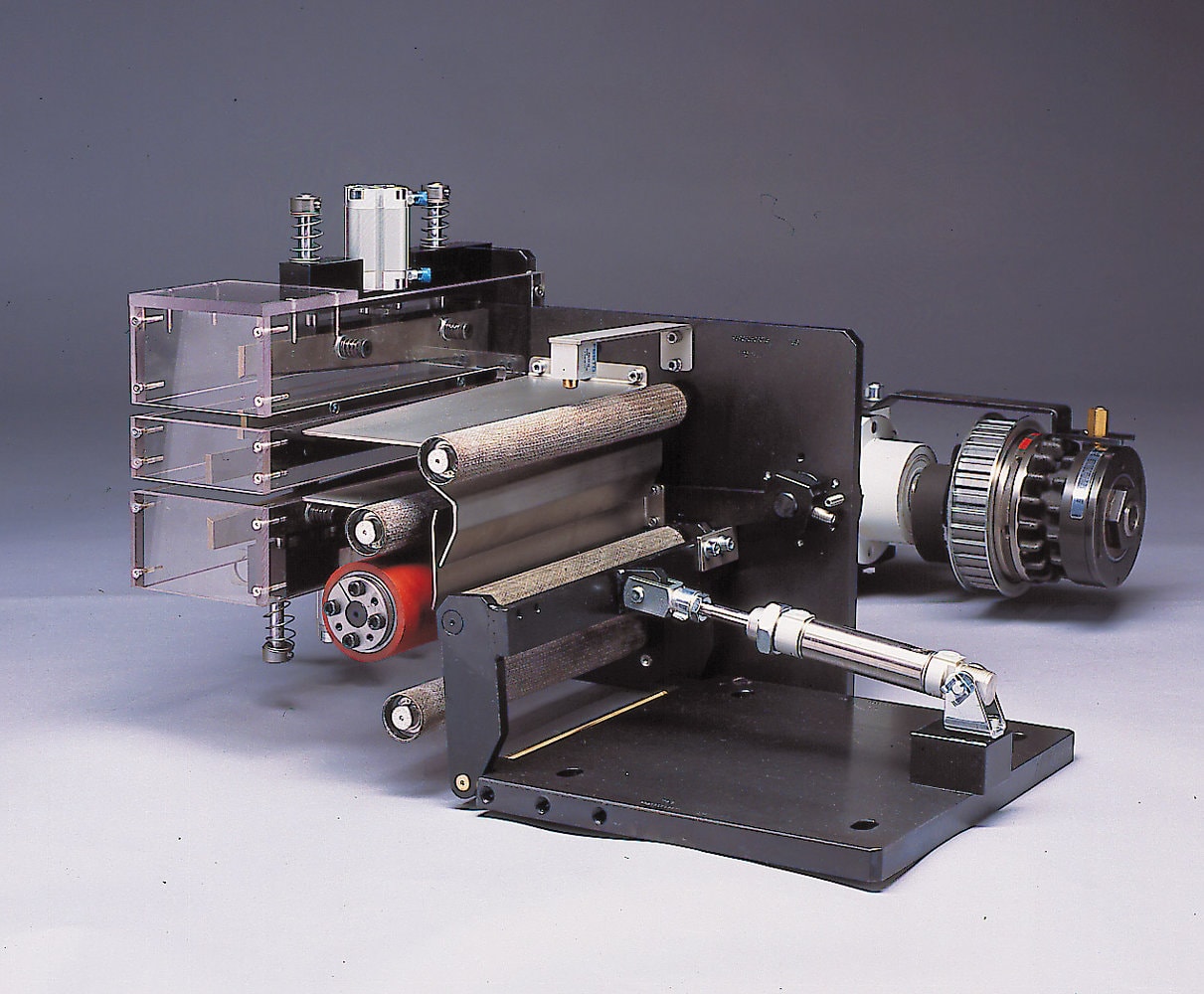

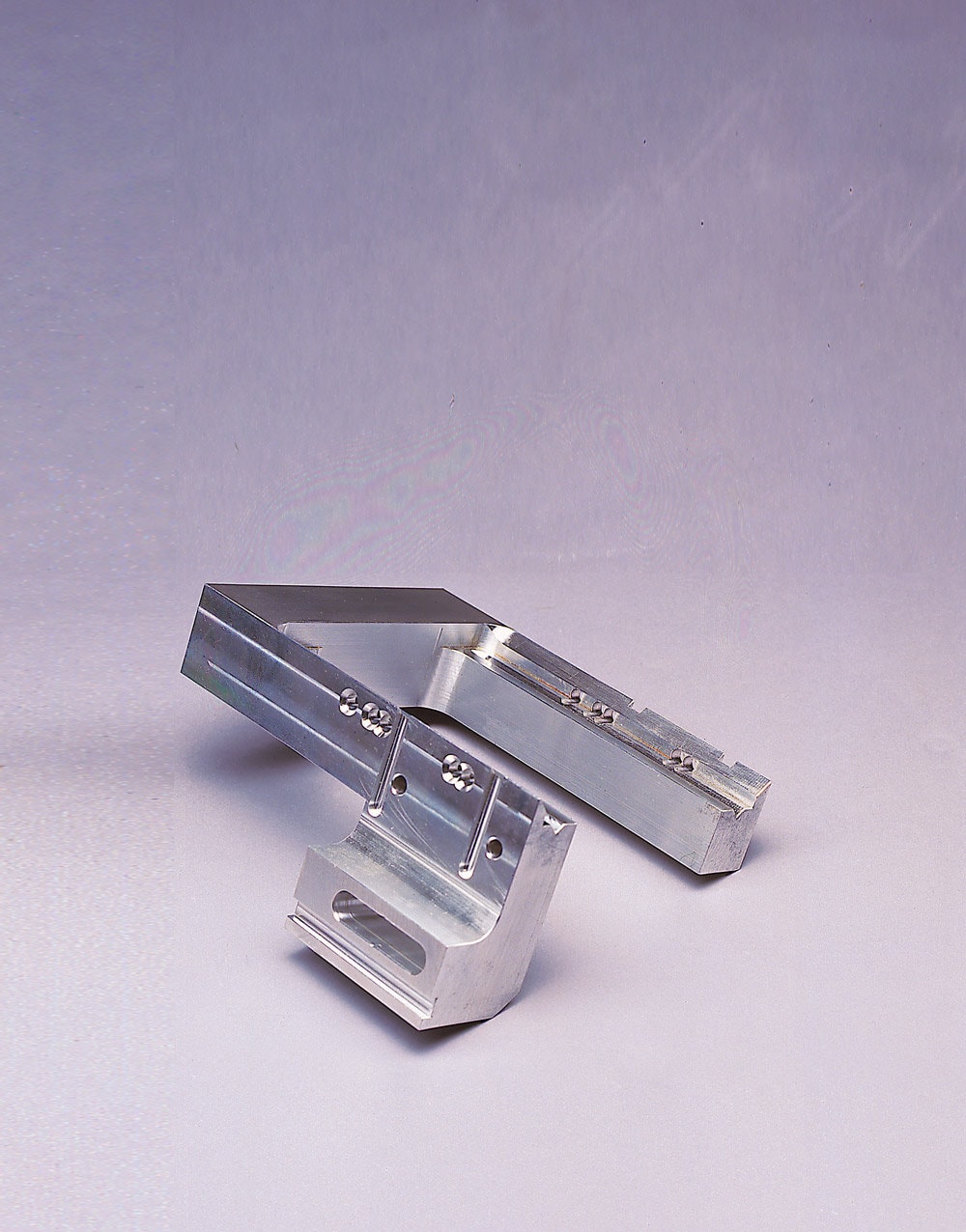

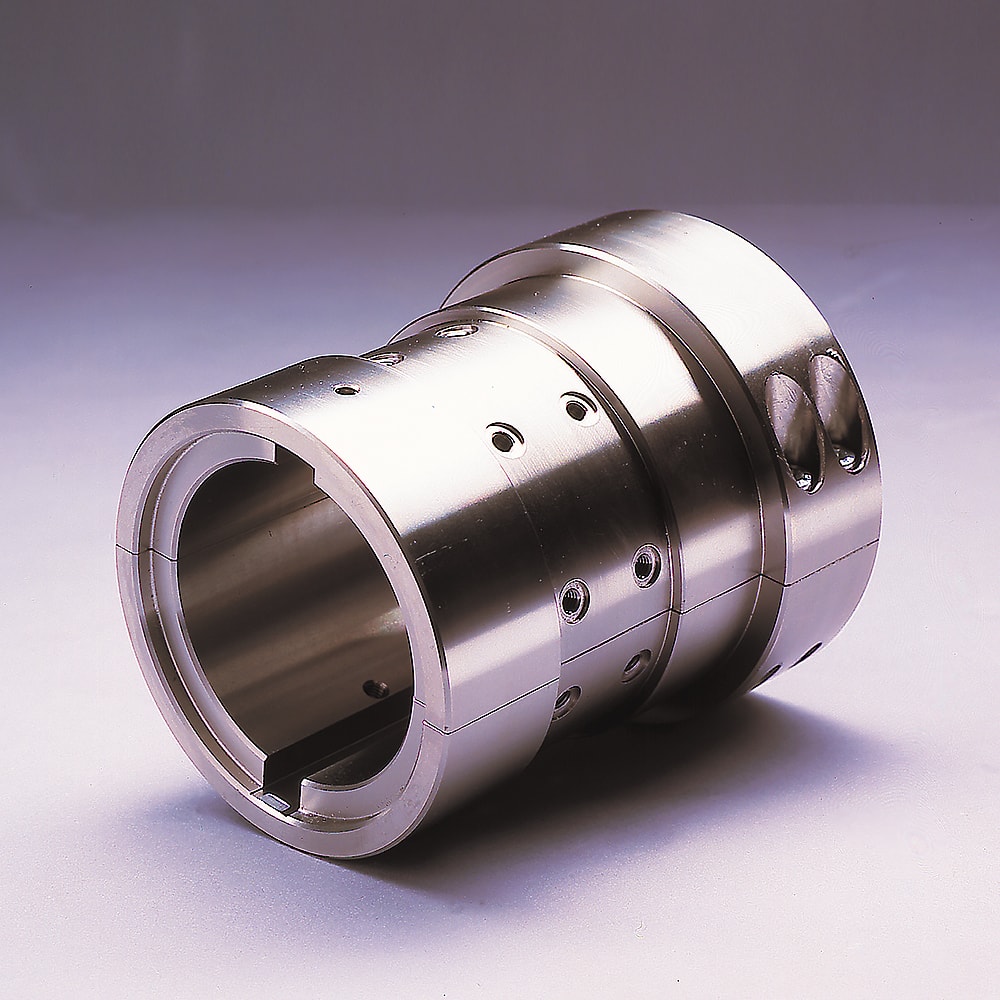

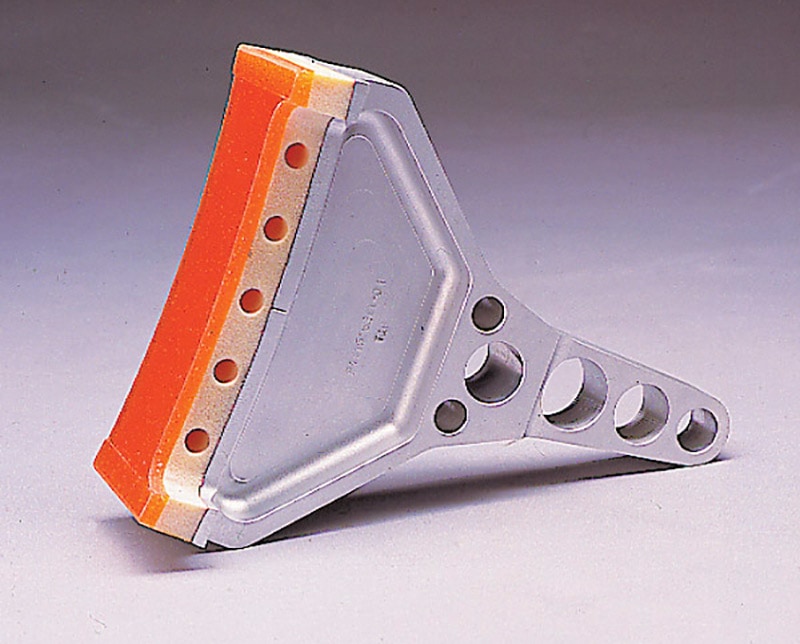

Bauteile aus der Fertigung
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-FräsenZerspanung | – | – | – | Einzelanfertigung – Serienproduktion | alle gängigen Werkstoffe |
| CNC-Drehtechnik (Drehen)Zerspanung | – | – | – | – | alle gängigen Werkstoffe |
| ErodierenZerspanung | – | – | – | – | – |
| Nutenziehen (CNC)Zerspanung | – | 400 mm (Nutlänge) × 32 mm (Nutbreite) | – | – | – |
| RundschleifenZerspanung | – | 1200 mm | – | – | – |
| FlachschleifenZerspanung | – | 600 mm × 300 mm × 300 mm | – | – | – |
| Bohren (Auslegerbohrmaschine)Zerspanung | – | – | – | – | – |
| Materialzuschnitt (Bandsägen, Kaltkreissäge)Zerspanung | – | 400 mm × 400 mm × 400 mm | – | – | – |
| Schutzgasschweißen (MIG, MAG, WIG, E-Schweißen)Fügen | – | – | – | – | alle gängigen Materialien |
| Kunststoffbeschichtung (Silikon, Polyurethan)Oberfläche | – | – | – | – | Silikon, Polyurethan |
| Glasperlstrahlen (Sandstrahlen)Oberfläche | – | 900 mm × 800 mm × 800 mm | – | – | – |
| Teilekennzeichnung (Gravieren, Laserbeschriftung)Oberfläche | – | – | – | – | – |
| Montage / Baugruppen / ApparatebauMontage | – | – | – | – | – |
| Fertigung nach Zeichnung oder CAD-Datei, Ersatzteil- und PrototypenfertigungEngineering | – | – | – | Einzelanfertigung/Musterteile – Serienproduktion | – |
| CAD-Konstruktion (SOLIDWORKS) und CAM-Programmierung (SOLIDCAM, inkl. 5-Achsen-Interpolation)Engineering | – | – | – | – | – |
| Prüfen & Messen (3D-CNC-Koordinatenmesstechnik, Messprotokolle)Prüfung | – | 800 mm × 700 mm × 700 mm | – | – | – |
41 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

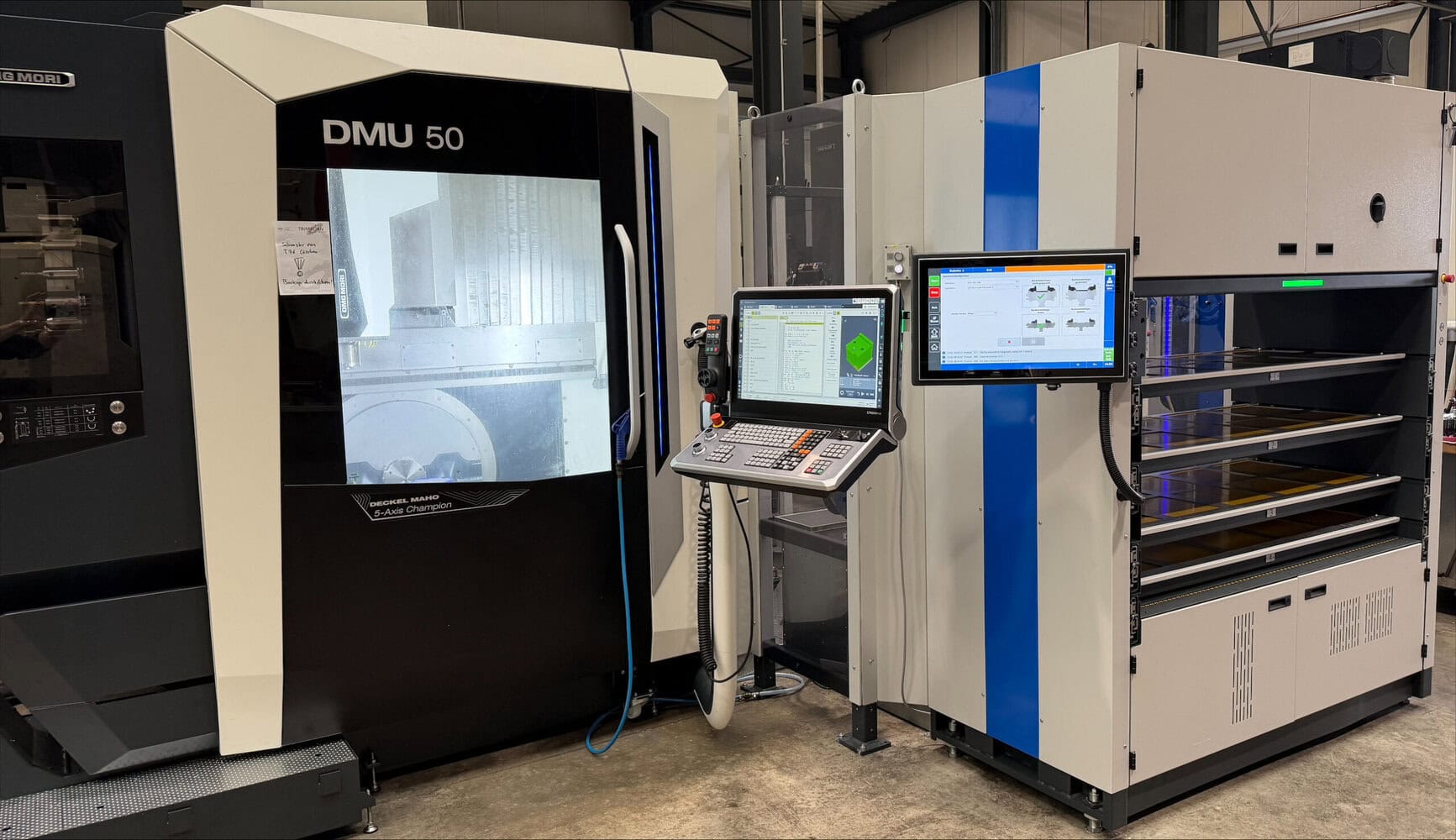

| 5-Achs-Bearbeitungszentrum (Universal-Fräsmaschine) | DMG MORI DMU 50 3. Generation | 2 | X 650 / Y 520 / Z 475 mm, 4.+5. Achse Schwenkrundtisch, Werkzeugmagazin 120 Plätze | – | Euskirchen |
| 5-Achs-Bearbeitungszentrum mit Pick-Up-Roboter und Werkstückspeicher (~400 Werkstücke) | DMG MORI DMU 50 3. Generation (Heidenhain TNC 7) | 1 | X 650 / Y 520 / Z 475 mm | 2021 | Euskirchen |

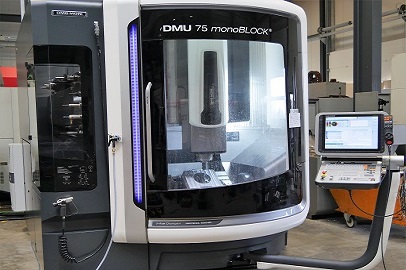

| 5-Achs-Bearbeitungszentrum mit PH Cell Palettenautomation (6× 500×500 / 12× 400×400 / 10× 340×340 | DMG MORI DMU 75 monoBLOCK (Heidenhain iTNC 640) | 2 | X 750 / Y 650 / Z 560 mm | 2021 | Euskirchen |

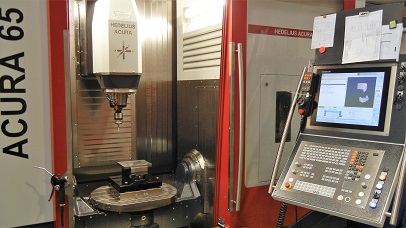

| 5-Achs-Bearbeitungszentrum | Hedelius Acura65 (iTNC 640) | 1 | X 700 / Y 650 / Z 600 mm, Standby-Magazin 180 Plätze | – | Euskirchen |
| 5-Achs-Bearbeitungszentrum mit Indumatik L120 Palettenautomation (28 Paletten, 2 Maschinen) | DMG MORI DMU 75 monoBLOCK (iTNC 640, Magazin 60 Plätze) | 1 | X 750 / Y 650 / Z 560 mm | – | Euskirchen |
| Bearbeitungszentrum | Spinner VC-1150 (iTNC 620) | 1 | X 1150 / Y 620 / Z 600 mm, 4. Achse Teileapparat | – | Euskirchen |
| 5-Achs-Fräsmaschine mit Schwenkkopf ±105° und NC-Rundtisch 630 mm | Matec Matec-30 HV (iTNC 530) | 1 | X 3000 / Y 800 / Z 1000 mm vertikal / 1200 mm horizontal | – | Euskirchen |
| 5-Achs-Bearbeitungszentrum (2 Arbeitsbereiche) | Hedelius RS 805 K (iTNC 530) | 1 | 5-achsig: X 800 / Y 800 / Z 600 mm; 3-achsig: X 800 / Y 800 / Z 500 mm | – | Euskirchen |
| 5-Achs-Bearbeitungszentrum (2 Arbeitsbereiche) | Hedelius RS 605 K (iTNC 530) | 1 | 5-achsig: X 500 / Y 650 / Z 520 mm; 3-achsig: X 1170 / Y 650 / Z 520 mm | – | Euskirchen |
| 5-Achs-Bearbeitungszentrum mit Schwenkrundtisch, IKZ | Deckel Maho (DMG) DMU 70 V (Millplus) | 2 | X 700 / Y 700 / Z 550 mm | – | Euskirchen |
| 5-Achs-Bearbeitungszentrum, IKZ | Deckel Maho (DMG) DMU 70 (iTNC 530) | 1 | X 700 / Y 600 / Z 550 mm | – | Euskirchen |
| 4-Achs-Bearbeitungszentrum mit Teilapparat, IKZ | Deckel Maho (DMG) DMU 60 T (Millplus) | 1 | X 700 / Y 500 / Z 550 mm | – | Euskirchen |
| 4/5-Achs-Bearbeitungszentrum (2 Arbeitsbereiche) | Hedelius RS 80 KL (iTNC 530) | 1 | Bereich 1: X 800 / Y 800 / Z 650 mm (Schwenkrundtisch); Bereich 2: X 1900 / Y 800 / Z 650 mm | – | Euskirchen |
| 4/5-Achs-Bearbeitungszentrum (2 Arbeitsbereiche) | Spinner U5-1520 (iTNC 620) | 1 | Bereich 1: X 1520 / Y 550 / Z 550 mm (Rundtisch); Bereich 2: X 650 / Y 550 / Z 550 mm | – | Euskirchen |
| 11-Achs-Dreh-Fräszentrum mit Gegenspindel und Fräs-Schwenkkopf ±110°, Y-Achse, mit | DMG MORI CTX Beta 1250 TC (Siemens 840D) | 1 | Drehdurchmesser 0–250 mm, Drehlänge 0–1250 mm | – | Euskirchen |
| 11-Achs-Dreh-Fräszentrum mit Gegenspindel, unterem 12-Fach Revolver mit angetriebenen Werkzeugen, | DMG MORI CTX Beta 1250 TC 4A (Siemens 840D) | 1 | Drehdurchmesser 250 mm, Drehlänge 1250 mm | – | Euskirchen |

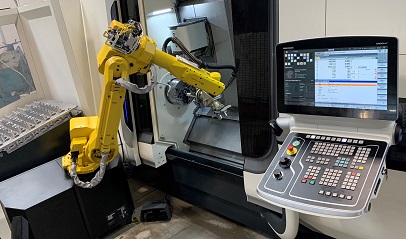

| Lade-/Entladeroboter für Drehmaschinen (6-Achsen) | Fanuc (Robo2Go) Robo2Go | 1 | Werkstückdurchmesser 10–180 mm, Länge 20–300 mm | – | Euskirchen |
| Zyklendrehmaschine | Chevalier FCL-2160H (Siemens 828) | 1 | Drehdurchmesser 0–300 mm, Drehlänge 1500 mm, 8-Fach Revolver | – | Euskirchen |
| Zyklendrehmaschine | Pinacho ST-400×2000 (Fanuc 0i-TD) | 1 | Drehdurchmesser 450 mm, Drehlänge 2000 mm, 12-Fach Revolver | – | Euskirchen |
| CNC-Drehmaschine | ROMI M 420 (GE Fanuc 21i-T) | 1 | Drehdurchmesser 0–200 mm, Drehlänge 1000 mm | – | Euskirchen |
| Konventionsdrehmaschine | Weiler E 50 (Weiler D3) | 1 | Drehdurchmesser 0–250 mm, Drehlänge 2000 mm | – | Euskirchen |
| CNC-Drehmaschine | MAG Böhringer DUS 400 TI (Siemens 805) | 1 | Drehdurchmesser 0–250 mm, Drehlänge 1000 mm | – | Euskirchen |
| CNC-Drehmaschine | Weiler E 35 (iTNC 530) | 1 | Drehdurchmesser 200 mm, Drehlänge 1000 mm | – | Euskirchen |
| CNC-Drehmaschine | Weiler E 50 | 1 | Drehdurchmesser 320 mm, Drehlänge 2000 mm | – | Euskirchen |
| CNC-Drehmaschine | Weiler E 70 | 1 | Drehdurchmesser 450 mm, Drehlänge 2000 mm | – | Euskirchen |
| CNC-Dreh-Fräsmaschine | Okuma LB 500 M | 1 | Drehdurchmesser 200 mm, Drehlänge 500 mm, 12 angetriebene Werkzeuge | – | Euskirchen |
| CNC-Drehmaschine | Pinacho Smartturn 6 | 1 | Drehdurchmesser 100 mm, Drehlänge 800 mm | – | Euskirchen |
| CNC-Nutenziehmaschine | Frömag Rapida CNC 32 | 1 | Nutbreite 3–32 mm, Nutlänge 10–400 mm | – | Euskirchen |
| Rundschleifmaschine | TOS BUB32 (Siemens Simatic S7-1200) | 1 | Schleiflänge 50–1200 mm, Schleifdurchmesser 30–320 mm | – | Euskirchen |
| Flachschleifmaschine mit Magnetspanntisch | G&H FS 60 AC | 1 | ca. 300 × 600 mm, bis 300 mm Höhe | – | Euskirchen |

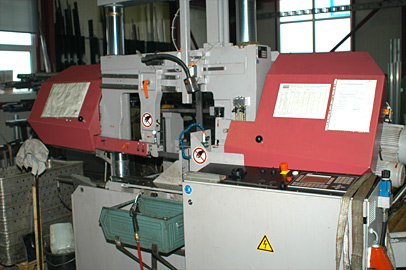

| Bandsägeautomat | Behringer HBP 413 A | 1 | max. Materialabmessung 400 × 400 mm | – | Euskirchen |

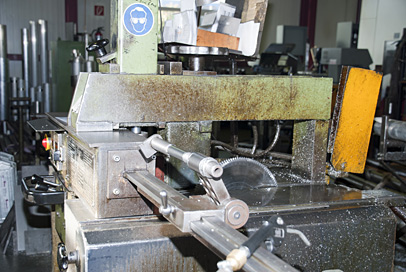

| Kaltkreissäge | Trennjäger LPC110/400 | 1 | max. Materialabmessung 400 × 150 mm | – | Euskirchen |
| Auslegerbohrmaschine | Donau DR 128 | 1 | – | – | Euskirchen |
| 3D-CNC-Koordinatenmessmaschine mit Renishaw Drehschwenkkopf (7,5° Teilung) | Wenzel SF87 (WM|Quartis) | 1 | Messbereich X 800 / Y 700 / Z 700 mm | – | Euskirchen |
| 3D-Messmaschine | Brown & Sharp | 1 | X 500 / Y 450 / Z 500 mm | – | Euskirchen |
| Voreinstellgerät (Werkzeugvoreinstellung) | Zoller pilot 3.0 | 1 | X 600 / Z 210 mm, Durchmesser 420 mm | – | Euskirchen |
| Graviermaschine (Teilekennzeichnung) | Propen 3000 | 1 | – | – | Euskirchen |
| Laserbeschriftungsgerät | ETL 720 X2 | 1 | – | – | Euskirchen |
| Glasperlstrahlanlage in Injektorkabine | – | 1 | max. Werkstückgröße 900 × 800 × 800 mm | – | Euskirchen |
| Palettenwechseleinrichtung (Regalbauweise, 3 Palettentypen, max. 300 kg/Palette) | PH Cell | 1 | 6× 500×500 mm, 12× 400×400 mm, 10× 340×340 mm | 2021 | Euskirchen |

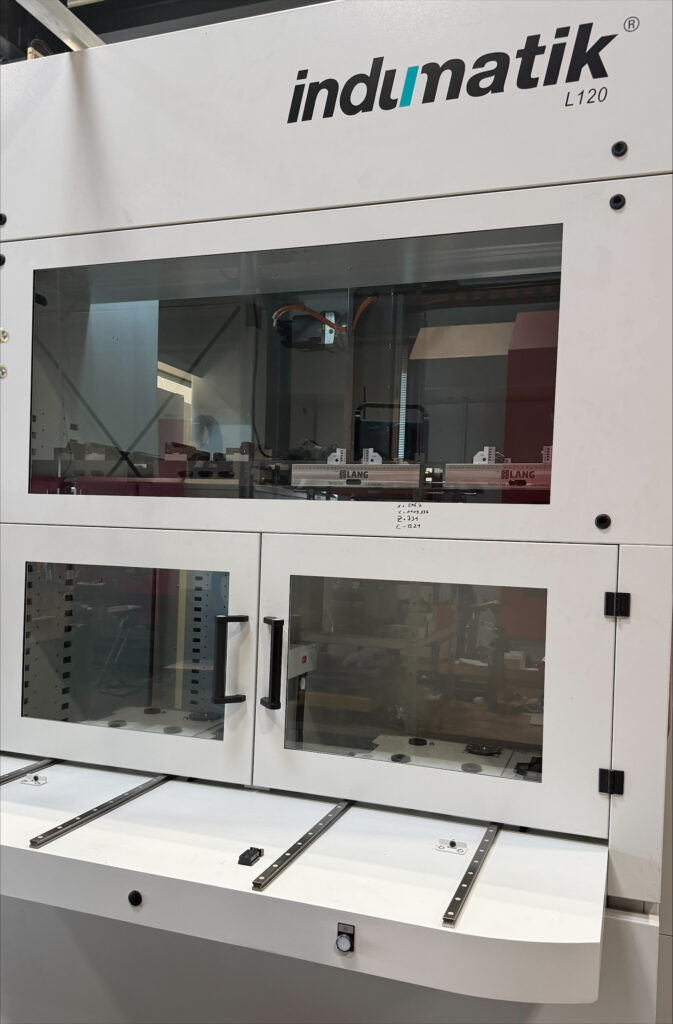

| Palettenwechseleinrichtung Indumatik L120 (28 Paletten, 2 Fräsmaschinen) | Indumatik L120 | 1 | – | – | Euskirchen |
Zusatzleistungen
Referenzkunden
Qualitätssicherung
Die Geschäftsprozesse sind nach DIN EN ISO 9001:2015 zertifiziert (ICG Zertifizierung GmbH, Nr. 160503Q). Die Bauteilprüfung erfolgt mit CNC-gesteuerten 3D-Koordinatenmessmaschinen (Wenzel SF87, Brown & Sharp) einschließlich Messprotokollen.
| Nachweis | Euskirchen |
|---|---|
| ISO 9001 |
Unternehmenshistorie
- 1970er
Vorgängerfirma Trimborn Maschinen- und Apparatebau GmbH tätig im Maschinenbau, überwiegend Aufbau von Produktionsanlagen.
- 1995
Gründung der Trimborn Maschinenbau GmbH als indirekte Nachfolgefirma; Spezialisierung auf die Fertigung von Maschinenteilen.
- 2013
Erstzertifizierung nach DIN EN ISO 9001 am 30.07.2013.
- 2021
Sommer: Inbetriebnahme der neuen DMU 75 MonoBlock von DMG MORI mit PH Cell Paletten-Automation.
- 2021
Oktober: Installation der ersten E-Ladesäule und Photovoltaik-Module auf dem Dach der Produktionshalle.
- 2025
Rezertifizierung nach DIN EN ISO 9001:2015, Zertifizierungszeitraum 30.07.2025 – 29.07.2028.
