Hersteller von 3- bis 7-achsigen Portalbearbeitungszentren für Werkzeug- und Formenbau, Automotive und Luft- und Raumfahrt.
TRIMILL, a.s.
Vsetín (CZ) · Zlín – Louky (CZ) · Herford (DE)Neu auf Amplifa
Über TRIMILL, a.s.
TRIMILL, a.s. ist ein tschechischer Hersteller von Portalbearbeitungszentren mit Sitz in Vsetín. Das Unternehmen wurde 2000 in Zlín gegründet und entwickelt, konstruiert, montiert, vertreibt und wartet hochspeed Bearbeitungszentren, die vor allem für die Bearbeitung von Werkzeugen, Formen und Presswerkzeugen sowie für den allgemeinen Maschinenbau und die Luft- und Raumfahrt eingesetzt werden. Das Spektrum umfasst vertikale und horizontale Bearbeitungszentren mit Verfahrwegen von (x,y,z) 1.100/1.000/700 mm bis 13.500/4.500/1.800 mm in drei-, fünf- und mehrachsigem Design, darunter Ausführungen mit festem Tisch, drehbarer bzw. schwenkbarer Tisch, automatischem Fräskopfwechsel und Linearmotoren. Die Maschinenbasis der Baureihe VFC besteht aus eigengefertigtem UHPC-Beton (MONOBLOCK), die Fräsköpfe (12 eigene Bauarten) und die Betongussbauteile werden selbst produziert. Rund 130 Mitarbeitende fertigen in zwei Produktionsstandorten in Zlín und Vsetín; über 500 installierte Maschinen in mehr als 35 Ländern. Seit 2022 gehören TRIMILL, a.s. und die deutsche Vertriebs- und Serviceniederlassung TRIMILL GmbH in Herford zur YCM Group.
- Standort
- 755 01 Vsetín
- Verfahren
- Frézování portálovými obráběcími centry (vertikální a horizontální, 3–7osé), Frézování forem a lisovacích nástrojů (MOULD & DIE), Vývoj, konstrukce, montáž, uvádění do provozu, prodej a servis obráběcích strojů, Výroba betonových odlitků z UHPC betonu, Entwicklung und Konstruktion von Maschinen, Montage und Inbetriebnahme, Verkauf und Service (Garantie- und Nachgarantie-Service), myTRIMILL Online-Serviceplattform
- Werkstoffe
- Nástrojová ocel, Slitiny hliníku, Litina šedá, Litina tvárná, Konstrukční ocel, UHPC beton (vysocepevnostní beton), UHPC-Beton (hochfester Beton), Grauguss (DIN GG-25, ČSN 42.2425)
- Zertifikate
- ISO 9001, ISO 14001
- Gegründet
- 2000
- Mitarbeiter
- 130
- Branchen
- Werkzeug- und Formenbau (MOULD & DIE), Automotive, Luft- und Raumfahrt, Energie, Allgemeiner Maschinenbau
- 01
Entwicklung und Konstruktion
- 02
Eigene UHPC-Betonfertigung (Maschinenbasis)
- 03
Eigene Fräskopffertigung
- 04
Montage
- 05
Inbetriebnahme
- 06
Verkauf und Service (Garantie- und Nachgarantie, myTRIMILL Online-Service)
- 07
Schulungen und Teleservice
Werkstoffe und Verfahren
UHPC-Beton (hochfester Beton)
Eigengefertigte MONOBLOCK-Maschinenbasen mit Druckfestigkeit ≥ 150 N/mm², direkt auf flachen Hallenboden verankerbar.
Grauguss (DIN GG-25, ČSN 42.2425)
Werkstoff für Maschinengestelle, u. a. U-Basis der VR-Baureihe.
Sphäroguss (DIN GGG-60, ČSN 42.2306)
Gusswerkstoff für tragende Maschinenkomponenten.
Werkzeugstahl
Zielwerkstoff der Maschinen für die Bearbeitung von Formen, Press- und Spritzgusswerkzeugen.
Aluminiumlegierungen
Bearbeitbare Werkstoffe im Anwendungsspektrum der Maschinen.
Baustahl (DIN 1.0570, AISI 1024)
Konstruktionsstahl für Maschinenbaukomponenten und Anwendungen.

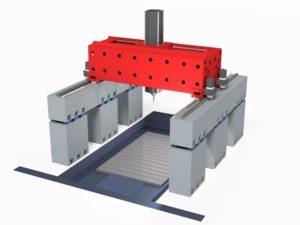

Linearmotoren
In der VR-Baureihe in allen Achsen für Vorschübe bis 60.000 mm/min und Beschleunigung max. 6 m/s².
Standorte

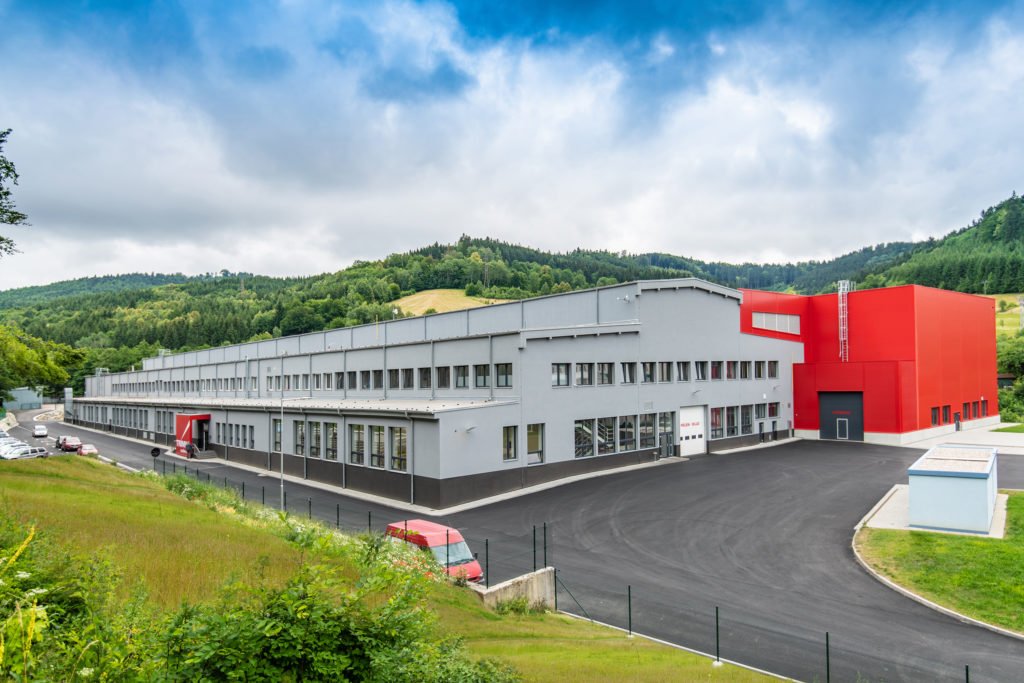

Vsetín
CZSitz, Verwaltung und Fertigungshalle (7.000 m², ab 2005; erweitert um 3.500 m² 2017–2018)
- Werkstoffe
- UHPC-Beton, Guss, Stahl, Aluminium
- UHPC-Betonfertigung
- Lackierkabine
- Vorführzentrum VU 3021 (6-achsig)
- Waldrich Coburg FRF 250
Zlín – Louky
CZProduktionsstandort, Dlouhé díly 447
- Werkstoffe
- Guss, Stahl, Aluminium
- Fräskopffertigung (12 eigene Bauarten)
- Maschinenmontage

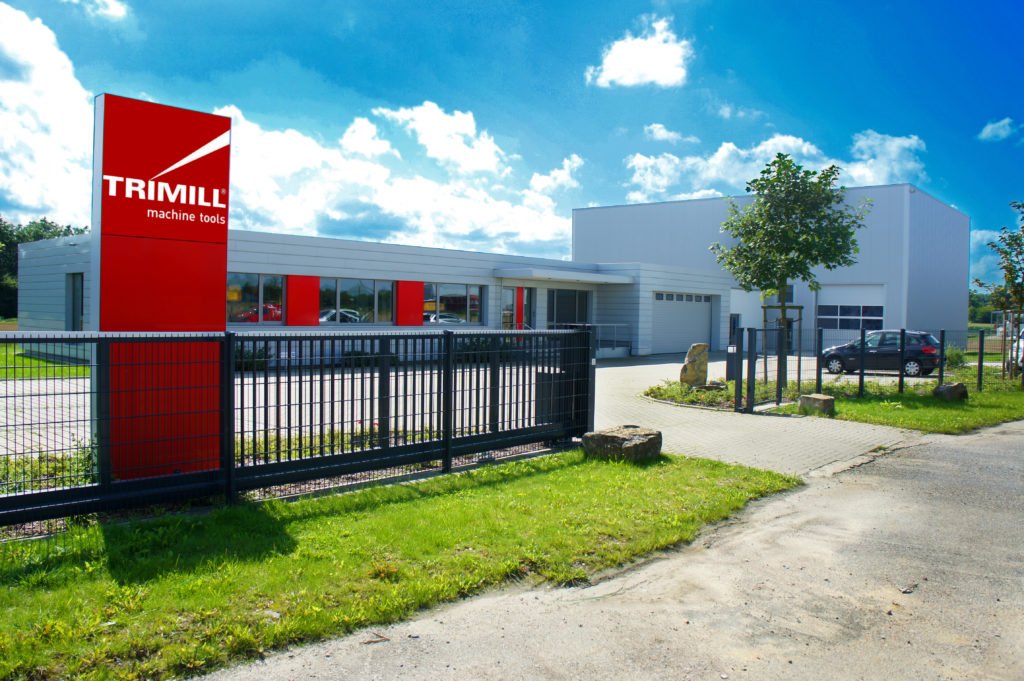

Herford
DEVertriebs- und Serviceniederlassung TRIMILL GmbH, Zeissstrasse 6
- Vorführzentrum VU 3021 (6-achsig)
Maschinen und Baugruppen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Frézování portálovými obráběcími centry (vertikální a horizontální, 3–7osé)Zerspanung | polohovací přesnost P max. 0,006 mm, opakovatelnost Ps max. | – | – | – | Nástrojová ocel, Slitiny hliníku, Litina, Konstrukční materiály |
| Frézování forem a lisovacích nástrojů (MOULD & DIE)Zerspanung | – | pojezdy (X,Y,Z) 13.500/4.500/1.800 mm × 4.500 mm × 1.800 mm | – | – | Nástrojová ocel, Slitiny hliníku, Litina, Konstrukční materiály |
| Vývoj, konstrukce, montáž, uvádění do provozu, prodej a servis obráběcích strojůEngineering | – | – | – | – | – |
| Výroba betonových odlitků z UHPC betonuGuss | – | – | – | – | UHPC beton (pevnost v tlaku ≥ 150 N/mm2) |
29 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5osé vertikální portálové obráběcí centrum s pevným stolem | TRIMILL VFC 3021 | – | 3.000 × 2.100 × 1.200 mm, UHPC-MONOBLOCK-Basis | – | Produktseite |
| 5osé vertikální portálové obráběcí centrum s pevným stolem | TRIMILL VFC 5021 | – | 5.000 × 2.100 × 1.200 mm, upínací plocha, posuvy až 40.000 mm/min | – | – |
| 5osé vertikální portálové obráběcí centrum s pevným stolem | TRIMILL VFC 7016 | – | 7.000 × 1.600 × 1.200 mm | – | – |
| 5osé vertikální portálové obráběcí centrum s pevným stolem | TRIMILL VFC 7021 | – | 7.000 × 2.100 × 1.200 mm, Hmotnost obrobku 7.000 kg/m2, Hmotnost stroje 138.000 kg | – | – |
| 5osé vertikální portálové obráběcí centrum s pevným stolem | TRIMILL VFC 9016 | – | 9.000 × 1.600 × 1.200 mm, upínací plocha 9.465 × 1.750 mm, Hmotnost stroje 100.000 kg | – | – |
| 5osé vertikální portálové obráběcí centrum s pevným stolem | TRIMILL VFC 9021 | – | 9.000 × 2.100 × 1.200 mm, upínací plocha 9.625 × 2.250 mm, Hmotnost stroje 171.000 kg | – | – |
| 5osé vertikální portálové obráběcí centrum s lineárními motory pro dokončovací obrábění | TRIMILL VR 3022 | – | 3.000 × 2.200 × 1.200 mm, posuvy 60.000 mm/min, zrychlení 6 m/s2, upínací plocha 3.250 × 3.250 mm, | – | – |
| 5osé vertikální portálové obráběcí centrum s automatickou výměnou hlav | TRIMILL VM 4535 | – | 4.500 × 3.500 × 1.500 (1.800) mm | – | – |
| 5osé vertikální portálové obráběcí centrum s automatickou výměnou hlav | TRIMILL VM 4545 | – | 4.500 × 4.500 × 1.500 (1.800) mm | – | – |

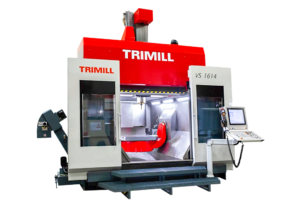

| 5osé vertikální portálové obráběcí centrum s otočně-sklopným stolem | TRIMILL VS 1614 | – | X 1.600 / Y 1.400 / Z 800 mm, otočně-sklopný stůl ø 1.200 mm, max. Hmotnost obrobku 2.500 kg | – | Produktseite |
| 3osé vertikální portálové obráběcí centrum | TRIMILL VC 2314 | – | X 2.300 / Y 1.400 / Z 800 mm, elektrovřeteno 38 kW, 302 Nm, 15.000 1/min, HSK-A100 | – | Produktseite |
| 5osé vertikální portálové obráběcí centrum s pevným stolem | TRIMILL VF 3016 | – | X 3.000 / Y 1.600 / Z 1.200 mm, vidlicová frézovací hlava T30C, WEISS elektrovřeteno 40 kW, 14.000 | – | Produktseite |
| 7osé horizontální portálové obráběcí centrum s otočně-posuvným stolem | TRIMILL HF 2016 | – | 2.000 × 1.600 × 1.000 mm, pojezd stolu 1.500 mm, Hmotnost obrobku 40.000 kg, posuvy 30.000 mm/min | – | – |
| 7osé horizontální portálové obráběcí centrum s otočně-posuvným stolem | TRIMILL HF 2520 | – | 2.500 × 2.000 × 1.000 mm, pojezd stolu 1.500 mm, Hmotnost obrobku 40.000 kg, Hmotnost stroje | – | – |
| 4osé horizontální portálové obráběcí centrum s otočně-posuvným stolem | TRIMILL HC 2016 | – | 2.000 × 1.600 × 1.000 mm, Hmotnost obrobku 25.000 kg, Hmotnost stroje 110.600 kg | – | – |
| 4osé horizontální portálové obráběcí centrum s otočně-posuvným stolem | TRIMILL HC 2520 | – | 2.500 × 2.000 × 1.000 mm, upínací plocha 2.300 × 2.300 mm, Hmotnost obrobku 25.000 kg, posuvy | – | – |
| 3osé vertikální portálové obráběcí centrum | TRIMILL VC 1810 | – | 1.800 × 1.000 × 700 mm, upínací plocha 2.000 × 1.370 mm, max. Hmotnost obrobku 10.000 kg, posuvy | – | Produktkatalog VC |
| Vertikální portálové obráběcí centra | TRIMILL VC 3016, VC 3021, VC 4525, VC 4535, VC 4545, VF 3021, VF 3525, VF 4525, VF | – | Pojezdy od (X,Y,Z) 1.100/1.000/700 mm do 13.500/4.500/1.800 mm | – | – |
| Horizontální portálové obráběcí centra | TRIMILL HC 2016, HC 2520, HF 2016, HF 2520 | – | – | – | – |
| Portálové obráběcí centrum (6osé, s otočným stolem) | TRIMILL VU 3021 | 2 | – | 2017-2018 | Vsetín (CZ) a Herford (DE) |
| 5osý portálový frézovací stroj s pevným stolem | TRIMILL VF 4535 | 1 | – | – | Carstengerdes Modellbau & Zerspanung GmbH |
| Portálový frézovací stroj s otočným stolem | TRIMILL VU 3014 | 1 | – | – | EQUIC, Indien |
| 5osé vertikální portálové obráběcí centrum s otočným stolem | TRIMILL VU 3525 | 1 | – | 2026 | BOHEMIA RINGS, Tschechien |

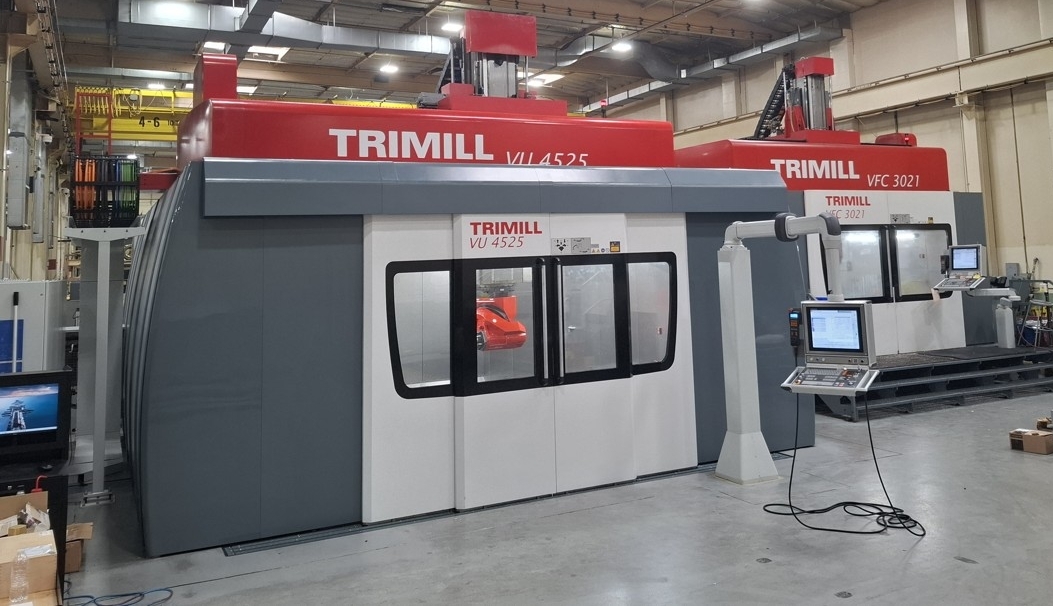

| 5osé vertikální portálové obráběcí centrum s pevným a otočným stolem | TRIMILL VU 4525 | 1 | – | 2026 | Votaw Precision Technologies, Santa Fe Springs, USA |
| 5osé kompaktní portálové obráběcí centrum s pevným stolem (UHPC MONOBLOCK) | TRIMILL VFC 3021 | 1 | – | 2024 | Votaw Precision Technologies, USA |
| 5osé kompaktní portálové obráběcí centrum s otočně-sklopným stolem | TRIMILL VS 1614 | 1 | – | 2026 | Kanada |
| Frézovací hlavy (eigenfertigung, 12 Typen) | TRIMILL T30C, T30C CSC, T21C, T21C CSC, U2C, U3C, T15C, S1M, S2M, S3M, S4M, F4M/F5M, | – | – | – | Zlín |
| 5osé vertikální obráběcí centrum s výměnou frézovacích hlav | TRIMILL VM 13535 (rEVO) | 1 (Prototy | X 13.500 mm, Y 3.500 mm, Z 1.500 mm | 2013 | – |
| Vertikale 5-Achs-Bearbeitungszentrum mit Kopfwechsel | TRIMILL VF 10035 | 1 | X 10.000 mm, Doppeltor-Ausführung mit Köpfen U2C und F5F | 2016 | USA (erster Verkauf) |
Zusatzleistungen
Referenzkunden
Qualität und Prüfung
Die Maschinen werden nach VDI/DGQ 3441 geprüft (z. B. VR 3022: Positioniergenauigkeit P max. 0,006 mm, Wiederholgenauigkeit Ps max. 0,004 mm). Ein Direktor Service und Qualität sowie ein dokumentiertes Qualitäts- und Umweltmanagementsystem sichern die Produktqualität; Messsysteme wie HEIDENHAIN- und BLUM-Sonden sowie Laserwerkzeugmessung sind integriert.
| Nachweis | Vsetín | Zlín – Louky | Herford |
|---|---|---|---|
| ISO 9001 | |||
| ISO 14001 |
Historie
- 2000
Gründung von TRIMILL, a.s. am 10.5.2000 in Zlín; Bau und Test des ersten 5-Achs-Prototyps DEPOMILL 2012.
- 2001
Umfassende Rekonstruktion des Verwaltungsgebäudes in Zlín; Prototyp HC 16.
- 2002
Prototypen Depospeed 1110, HC 12, HF 12, VU 10 (bis 2004).
- 2005
Kauf und Rekonstruktion einer Halle in Vsetín – 7.000 m².
- 2008
Gründung TRIMILL GmbH; Verkauf der ersten zwei Maschinen nach Russland.
- 2009
Entwicklung und Einführung der ersten Maschinen mit Kopfwechselsystem – VM-Baureihe (bis 2011).
- 2012
Start der UHPC-Betonfertigung in Vsetín; Anschaffung einer Lackierkabine.
- 2013
5-Achs-Maschine rEVO VM 13535 mit Wechselköpfen; Prototyp HC 2520.
- 2016
Erste Maschine VF 10035 in die USA; Prototyp Direktkopf S2.
- 2017
Rekonstruktion und Anbau einer neuen 3.500-m²-Halle in Vsetín (bis 2018); Installation zweier 6-Achs-Maschinen VU 3021 in Vsetín und Herford.
- 2019
Prototyp VS 1614 und modulares Regal-Werkzeugmagazin; Entwicklung Fräskopf H3M.
- 2020
Entwicklung und Bau der VFC 3021, die ohne Fundament auskommt.
- 2022
Prototyp VR 3022 mit Linearmotoren; TRIMILL, a.s. und TRIMILL GmbH werden Teil der YCM Group.
