Hersteller schweizer Hochpräzisions-Werkzeugschleifmaschinen für Rotationswerkzeuge Ø 0,01–20 mm in Hartmetall, HSS, CBN und Keramik
TTB Engineering SA
Riva San Vitale (CH)Neu auf Amplifa
Über TTB Engineering
TTB Engineering SA ist ein Hersteller von Hochpräzisions-Werkzeugschleifmaschinen mit Sitz in Riva San Vitale bei Lugano, Schweiz. Das Unternehmen entwickelt und fertigt CNC-Werkzeugschleifzentren in 5- und 6-Achs-Ausführung sowie kundenspezifische Sondermaschinen und Roboterzellen für den Schleifprozess. Die Maschinen produzieren Rotationswerkzeuge, Zahnradfräswerkzeuge und Wendeschneidplatten mit Durchmessern von 0,01 bis 40 mm in mikrometrischen Toleranzen (0–3 µm) in Vollhartmetall, HSS, CBN, Keramik und weiteren Werkstoffen. Zum Angebot gehören zudem Applikationstechnik wie Sonder.spannsysteme, Steady Rests, Messsysteme mit Laser- und Tastertechnik, Ladeeinheiten sowie Rundschleif- und Nachschärfdienstleistungen. TTB Engineering ist seit 2007 Mitglied der SAACKE GROUP in Pforzheim (DE) und beliefert Branchen wie Automotive, Uhrenindustrie, Medizintechnik, Dentaltechnik, Luft- und Raumfahrt sowie Mikromechanik.
- Standort
- Riva San Vitale, Schweiz
- Verfahren
- Hochpräzisions-Werkzeugschleifen (Rotationswerkzeuge Ø 0,01–20,00 mm), Zylinderschleifen / Neuanschleifen von Werkzeugen, Schleifen von Wendeschneidplatten (Umfangs-, Profil-, Spanbrecher-Schleifen), Laserbeschriftung (Integration in Roboterzelle), Applikationstechnik für Werkzeuge, Kundenspezifische Spannsysteme, Steady Rests, Spannführungen
- Werkstoffe
- Carbid (Vollhartmetall), HSS (Schnellarbeitsstahl), CBN, Keramik, Quarz, Synthetikkristall, Vollhartmetall (Carbid), Schnellarbeitsstahl (HSS)
- Zertifikate
- Werkzeug-/Meulenpalper, Temperaturkompensation (8 Sensoren), Laser-/Taster-Messsysteme, ISO 9001
- Gegründet
- 1998
- Branchen
- Automotive, Elektronik, Uhrenindustrie, Mikromechanik, Optik, Medizintechnik
- 01
Engineering & Konstruktion
- 02
Maschinenbau (Schleifmaschinenfertigung)
- 03
Applikationstechnik & Sonderanfertigungen
- 04
Montage & Integration (Roboterzellen, Ladeeinheiten)
- 05
Rundschleif- und Nachschärfdienstleistung
Werkstoffe & Verfahren
Vollhartmetall (Carbid)
Hauptwerkstoff für Rotationswerkzeuge und Wendeschneidplatten im Ø-Bereich 0,01–20,00 mm.
Schnellarbeitsstahl (HSS)
Werkstoff für Schneid-, Zahnrad- und Stanzwerkzeuge sowie Nachschärfarbeiten.
CBN
Schleifbarer Werkstoff u. a. für Wendeschneidplatten und Rotationswerkzeuge.
Keramik
Verarbeitet auf TTB Next und TTB Edge für Werkzeuge und Inserts.
Quarz
Bearbeitung von Quarzkomponenten für piezoelektrische Sensoren auf Sondermaschinen.
Synthetikkristall
Werkstoff für Spezialwerkzeuge auf der One-Off-Sondermaschine.
Standorte
Riva San Vitale
CHHauptsitz, Entwicklung, Fertigung und Vertrieb
- Losgröße
- Einzelteile bis Großserie (Loader bis 2'442 Stück)
- Werkstoffe
- Vollhartmetall, HSS, CBN, Keramik, Quarz, Synthetikkristall

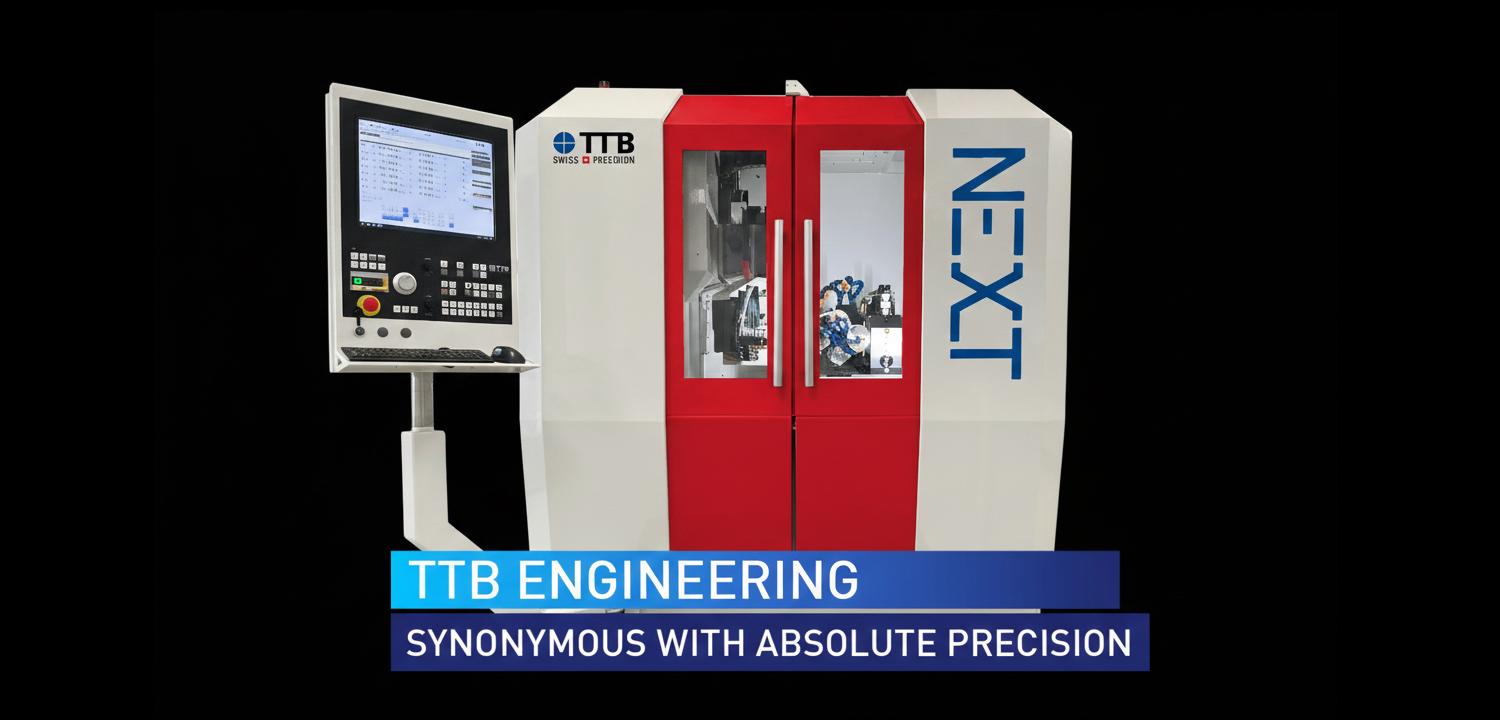

- TTB Next (5/6-Achs-Werkzeugschleifmaschine)
- TTB Gear (6-Achs-Schleifmaschine für Zahnradfräswerkzeuge)
- TTB Edge (Schleifmaschine für Wendeschneidplatten)
- TTB One Off (Sondermaschinen/Roboterzellen)
- TTB Evolution (CNC-Werkzeugschleifzentrum, eingestellt)
- TTB Eclipse (CNC-Werkzeugschleifzentrum, eingestellt)
- TTB TGC (CNC-Werkzeugschleifzentrum, eingestellt)
Bauteile & Anwendungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Hochpräzisions-Werkzeugschleifen (Rotationswerkzeuge Ø 0,01–20,00 mm)Zerspanung | 0–3 µm | – | – | Loader-Kapazität bis 2'442 Stück | Carbid (Vollhartmetall), HSS, CBN, Keramik |
| Zylinderschleifen / Neuanschleifen von WerkzeugenZerspanung | – | – | – | – | Carbid, HSS |
| Zerspanung | mikrometrische Toleranzen, AAA-Klasse | – | – | – | Carbid, HSS |
| Schleifen von Wendeschneidplatten (Umfangs-, Profil-, Spanbrecher-Schleifen)Zerspanung | – | Insert-Länge 9–33 mm; Dicke 3–7 mm | – | – | Carbid, CBN, Keramik, HSS |
| Zerspanung | – | bis 450 mm | – | – | Carbid, HSS, Quarz, Synthetikkristall, Sonstige Werkstoffe |
| Laserbeschriftung (Integration in Roboterzelle)Oberfläche | – | – | – | – | – |
8 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Hochpräzisions-Werkzeugschleifmaschine (5/6-Achs) | TTB Engineering TTB Next | – | – | – | Riva S. Vitale, Schweiz |
| 6-Achs-Schleifmaschine für Zahnradfräswerkzeuge | TTB Engineering TTB Gear | – | Werkzeugdurchmesser 3,00–40,00 mm; Module 0,02–1; Stellfläche 4 m² | – | Riva S. Vitale, Schweiz |
| Schleifmaschine für Wendeschneidplatten | TTB Engineering TTB Edge | – | Inserts 9,00–33,00 mm Länge, 3–7 mm Dicke; Stellfläche 4 m²; optional HF-Spindel bis 150'000 RPM | – | Riva S. Vitale, Schweiz |
| Sonder-Schleifmaschine / Roboterzelle (kundenspezifisch) | TTB Engineering TTB One Off | – | Langteile bis 450 mm; durchgehende Spindel U-Achse | – | Riva S. Vitale, Schweiz |
| CNC-Werkzeugschleifzentrum (5/6 Achsen, eingestellt) | TTB Engineering TTB Evolution | – | Werkzeugdurchmesser 0,02–14 mm; Revolver mit 4–5 Schleifspindeln, Wiederholgenauigkeit <0,3 µm | ab 2010 | Riva S. Vitale, Schweiz |
| CNC-Werkzeugschleifzentrum mit 2 Schleifspindeln (eingestellt) | TTB Engineering TTB Eclipse | – | – | 2017 | Riva S. Vitale, Schweiz |
| CNC-Werkzeugschleifzentrum mit Fanuc-Steuerung (eingestellt) | TTB Engineering TTB TGC | – | – | ab 1999 | Riva S. Vitale, Schweiz |
| Werkzeug-Schleifmaschine TGM 102 | Stream SA / TTB TGM 102 | – | – | 1986 | – |
Zusatzleistungen
Qualität
Die Maschinen arbeiten mit Werkstück- und Meulenpalpern, 8 Temperatursensoren und hochauflösenden optischen Maßstäben und garantieren Wiederholgenauigkeit unter 0,3 µm (Werkzeugpositionierung innerhalb 1 µm). Mikrometrische Toleranzen im 0–3-µm-Bereich werden auch über lange Produktionsläufe ohne Operatortätigkeit konstant gehalten.
| Nachweis | Riva San Vitale |
|---|---|
| Werkzeug-/Meulenpalper | |
| Temperaturkompensation (8 Sensoren) | |
| Laser-/Taster-Messsysteme | |
| ISO 9001 |
Historie
- 1983
Gründung der Company Stream SA
- 1986
Modell TGM 102 kommt auf den Markt
- 1998
Gründung der TTB Engineering SA
- 1999
Auslieferung der ersten Maschine Modell TGC mit Fanuc-Steuerung
- 2003
Auslieferung der ersten Maschine Modell TGC mit Num-Steuerung
- 2007
TTB Engineering SA wird Mitglied der SAACKE GROUP, Pforzheim (DE)
- 2010
Auslieferung der ersten Maschine Modell TTB Evolution
- 2015
Präsentation des neuen Designs des Modells Evolution
- 2017
Präsentation der neuen Maschine Modell TTB Eclipse mit 6-Achsen-Robotloader und E-Loader
- 2021
Präsentation des Modells TTB Next
