Hersteller gelöteter Plattenwärmeübertrager aus Edelstahl – kupfergelötet und buntmetallfrei, Made in Germany
TTZ GmbH & Co. KG
Königs Wusterhausen (Ortsteil Zeesen) · DeutschlandNeu auf Amplifa
Über TTZ

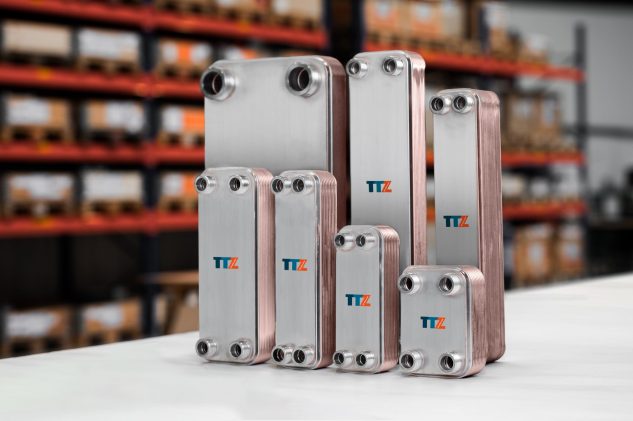

Die TTZ GmbH & Co. KG ist ein inhabergeführtes Familienunternehmen aus Königs Wusterhausen im Brandenburger Ortsteil Zeesen und spezialisiert auf die Entwicklung und Herstellung gelöteter Plattenwärmeübertrager. Auf einer Produktionsfläche von über 2.000 m² entsteht das komplette Produkt von der Blechrolle bis zum fertigen, verpackten Apparat. Das Portfolio umfasst die kupfergelötete ZC-Serie mit Edelstahl-Tauscherplatten sowie die buntmetallfreie, zu 100 % aus Edelstahl gefertigte ZD-Serie, die über ein Diffusionsverlötungsverfahren hergestellt wird. Neben Standardbaureihen fertigt TTZ individuelle Apparate in Einzelfertigung sowie Klein- und Großserien nach Kundenmaßgaben, unterstützt durch ein eigenes Auslegungsprogramm, Simulationssoftware und einen eigenen Werkzeugbau. Abnehmerbranchen sind unter anderem Haustechnik, Wärmepumpen, Kältetechnik, Trinkwasser- und Reinstwasseraufbereitung, Fernwärme, Solaranlagen, Ölkühlung, Brennstoffzellen sowie die Chemie- und Prozessindustrie.
- Standort
- Königs Wusterhausen
- Verfahren
- Herstellung kupfergelöteter Plattenwärmetauscher (ZC-Serie), Herstellung edelstahlgelöteter (diffusionsverlöteter) Plattenwärmetauscher, buntmetallfrei, Individuelle Apparate / Einzelanfertigung und Serienfertigung nach Kundenmaßgaben, Sicherheitswärmeübertrager (für Propanwärmepumpen, R290, mit Entlüftungseinrichtung), Auslegung und Berechnung (thermodynamische Dimensionierung) von Plattenwärmetauschern, Auslegung und Berechnung von Wärmeübertragern, Individuelle Apparate in Einzelfertigung und Klein-/Großserien, Eigenes Auslegungsprogramm und Simulationssoftware
- Werkstoffe
- Edelstahl, Kupfer (als Lot), Propan (R290, Kältemittel - Anwendungsbereich), Edelstahl 1.4404 (AISI 316L), Edelstahl 1.4301 (AISI 304), Kupfer (Lot), Edelstahllot (diffusionsverlötet), K2 Korrosionsinnenschutzbeschichtung
- Zertifikate
- ISO 9001:2015, CE / PED 2014/68/EU (Druckgeräte Druckstufe II und III), SVGW, UL (Baureihen ZD6 und ZD61), CE / PED 2014/68/EU (Druckstufe II und III), SVGW (Trinkwasser, Schweiz)
- Gegründet
- 2008
- Branchen
- Haustechnik, Wärmepumpen, Kältetechnik (u. a. NH3-Anlagen), Trinkwasser-/Reinstwasseraufbereitung, Fernwärme, Solaranlagen
- 01
Auslegung und thermodynamische Berechnung (eigenes Auslegungsprogramm und
- 02
Konstruktion und Werkzeugbau
- 03
Plattenfertigung aus Edelstahlblech (Blechrolle bis geprägtes Tauscherblech)
- 04
Löten: kupfergelötet (ZC-Serie) bzw. diffusionsverlötet, buntmetallfrei
- 05
K2 Korrosionsinnenschutzbeschichtung (optional)
- 06
Prüfung und Zertifizierung nach Druckgeräterichtlinie
- 07
Wärme- und Kälteisolierung als Zubehör
- 08
Verpackung und Versand (ab Lager über Onlineshop)
Werkstoffe & Verfahren
Edelstahl 1.4404 (AISI 316L)
Plattenmaterial aller gelöteten Plattenwärmeübertrager, korrosionsbeständig auch gegen aggressive Medien.
Edelstahl 1.4301 (AISI 304)
Stutzenmaterial der ZC- und ZD-Serie, optional auch in 1.4404.
Kupfer (Lot)
Lotmaterial der ZC-Serie für hohe Effizienz bei geringem Bauraum.
Edelstahllot (diffusionsverlötet)
Buntmetallfreies Verlöten der ZD-Serie für Trinkwasser-, Reinstwasser- und NH3-Anwendungen.

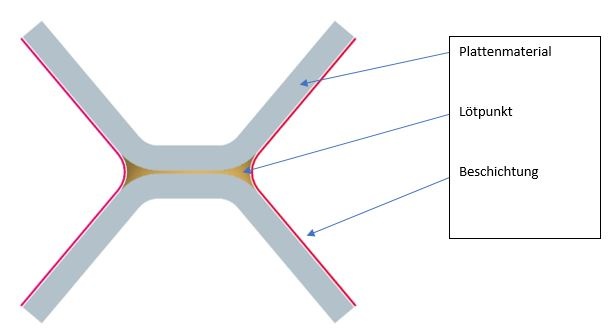

K2 Korrosionsinnenschutzbeschichtung
Selbst entwickelte Innenschutzbeschichtung (ca. 0,05 mm, bis 200 °C beständig) für Wasserinhaltsstoffe außerhalb der Grenzbereiche.
Standorte
Königs Wusterhausen (Zeesen)
DEEntwicklung und Produktion
- Losgröße
- Prototyp, Klein- und Großserie, Einzelfertigung
- Werkstoffe
- Edelstahl 1.4404/1.4301, Kupferlot, Edelstahllot
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|

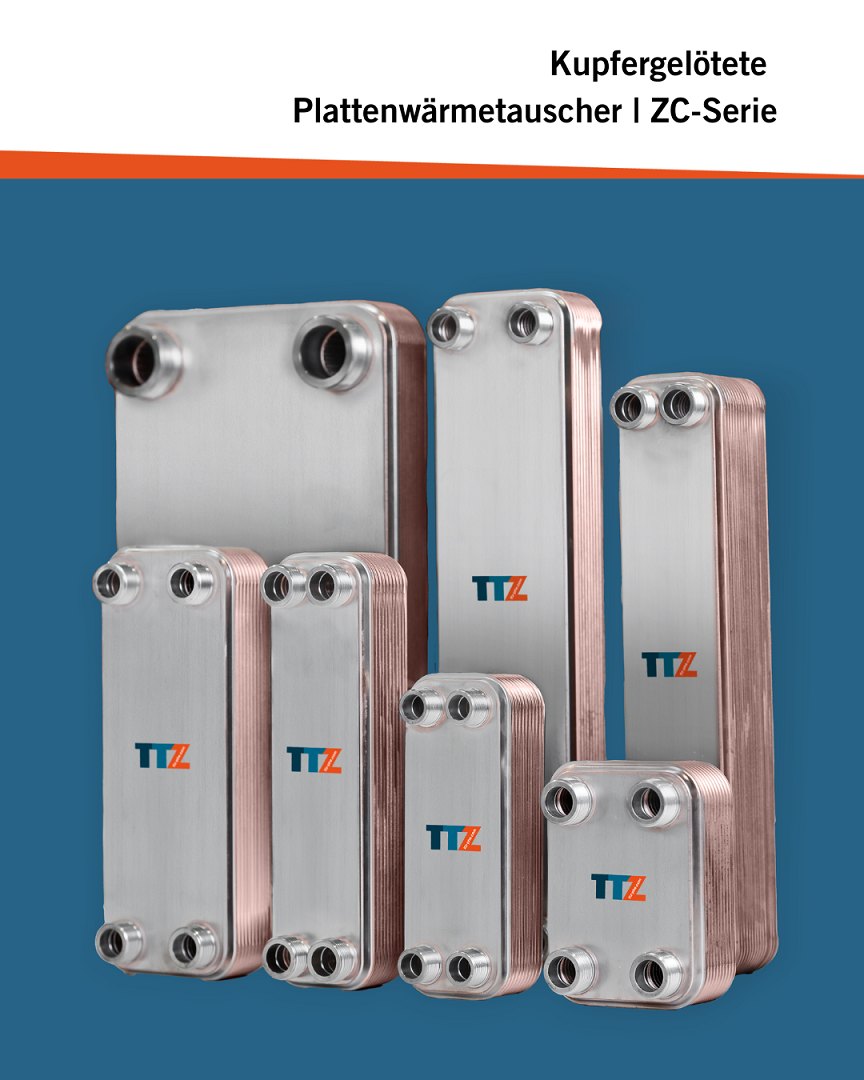

| Herstellung kupfergelöteter Plattenwärmetauscher (ZC-Serie)Fügen | – | – | – | Kleinserie – Großserie | Edelstahl (Tauscherplatten), Kupfer (Lot) |

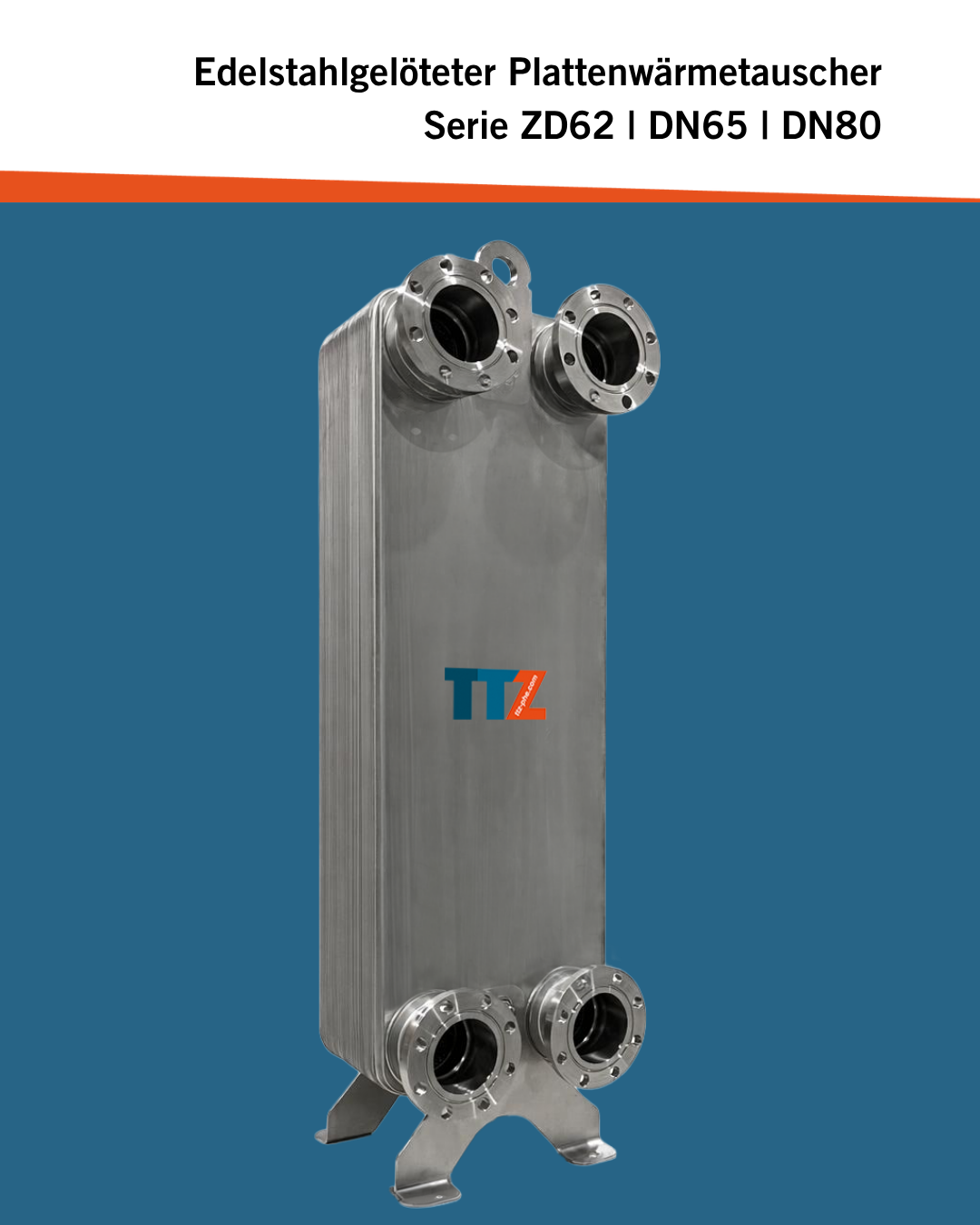

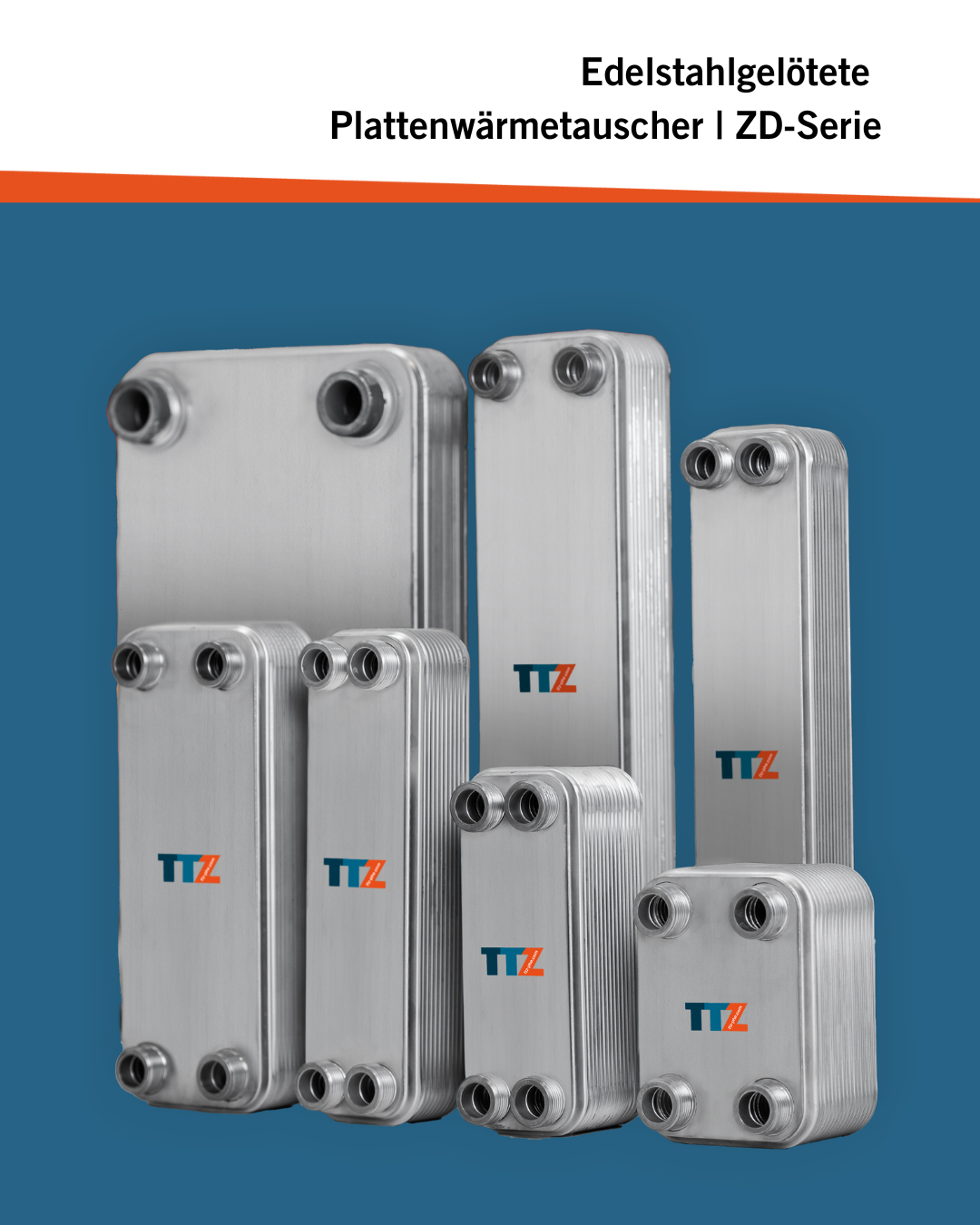

| Herstellung edelstahlgelöteter (diffusionsverlöteter) Plattenwärmetauscher, buntmetallfreiFügen | – | – | – | Kleinserie – Großserie | Edelstahl |
| Individuelle Apparate / Einzelanfertigung und Serienfertigung nach KundenmaßgabenFügen | – | – | – | – | Edelstahl |

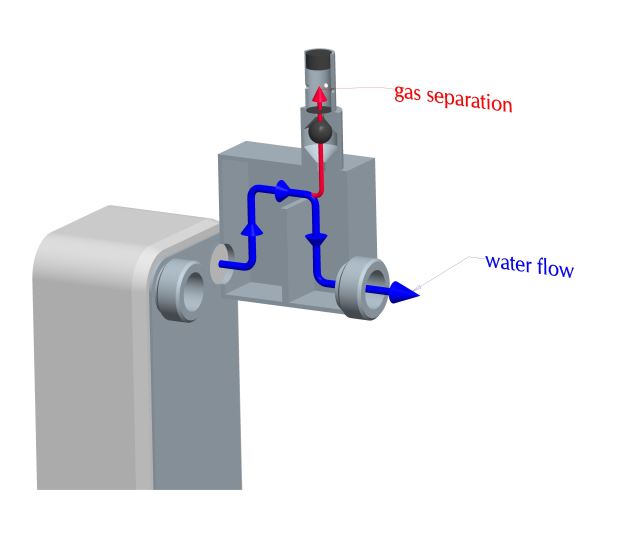

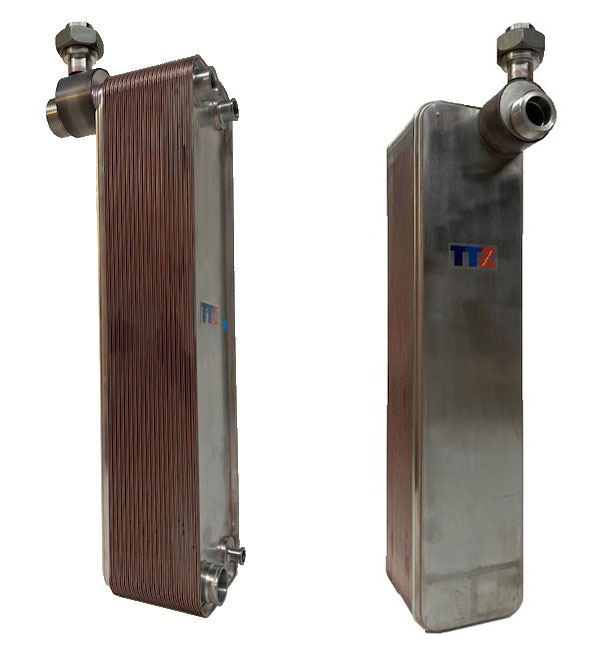

| Sicherheitswärmeübertrager (für Propanwärmepumpen, R290, mit Entlüftungseinrichtung)Fügen | – | – | – | – | Edelstahl |
| Auslegung und Berechnung (thermodynamische Dimensionierung) von PlattenwärmetauschernEngineering | – | – | – | – | – |
Zusatzleistungen
Qualität & Zertifizierung
Die TTZ fertigt nach einem Qualitätsmanagementsystem nach DIN EN ISO 9001:2015 (zertifiziert durch TÜV Thüringen) und erfüllt die Voraussetzungen zur Herstellung von Druckgeräten der Druckstufen II und III nach Druckgeräterichtlinie 2014/68/EU. Darüber hinaus bestehen SVGW-Zulassung für den Trinkwasserbereich (Schweiz) sowie UL-Zertifikate für die Baureihen ZD6 und ZD61.
| Nachweis | Königs Wusterhausen |
|---|---|
| ISO 9001:2015 | |
| CE / PED 2014/68/EU (Druckstufe II und III) | |
| SVGW (Trinkwasser, Schweiz) | |
| UL (Baureihen ZD6 und ZD61) |
Historie
- 1985
Peter Rehberg entwickelte innerhalb des RGW in der damaligen DDR den ersten gelöteten Plattenwärmeübertrager.
- 2008
Gründung der TTZ GmbH & Co. KG durch Peter und Michael Rehberg in Königs Wusterhausen-Zeesen mit 2.000 m² Produktionsfläche.
- 2009
Beginn der Fertigung gelöteter Plattenwärmeübertrager aus Edelstahl in Königs Wusterhausen.
- 2016
Einführung und laufende Verbesserung eines Qualitätsmanagementsystems nach DIN EN ISO 9001:2015.
