VIA optronics – Fertigung

Entwicklung und Fertigung interaktiver Displaylösungen: Optical Bonding, Touchsensoren und Kamerasysteme für Automotive, Industrie und Consumer Electronics

VI

VIA optronics Holding AG

Nürnberg (Hauptsitz) · Suzhou · Biñan, Laguna · HigashiOmi/Satte (Japan) · Orlando, FL · TaipeiNeu auf Amplifa

2005Gegründet
600Mitarbeitende
6Standorte in Europa, Asien und USA
bis 65 ZollMax. Bauteilgröße Optical Bonding (Suzhou)
1.200 mm (55")Max. Größe Metal Mesh-Touchsensoren

Über VIA optronics

VIA optronics wurde 2005 gegründet und hat seinen Hauptsitz in Nürnberg. Das Unternehmen entwickelt und produziert interaktive Displaylösungen und -systeme für Endmärkte, in denen Funktionalität und Langlebigkeit entscheidend sind. Kernkompetenz ist eine patentierte Optical Bonding-Technologie mit einem eigenen, silikonbasierten Klebstoff (VIA bond plus), mit der Displays mit Abdeckgläsern, Touchpanels und Kunststofflinsen aus PMMA und PC verklebt werden – flach oder gekrümmt, als Einzel-, Doppel- und Mehrfachdisplay, bis 32 Zoll in Nürnberg und bis 65 Zoll am Standort Suzhou. Weitere Produkte sind kupferbasierte Metal Mesh-Touchsensoren (VTS), Standardkameras für ADAS-Anwendungen sowie ColdForm™-Verklebungen gebogener Gläser, u. a. in Zusammenarbeit mit Corning. Die Prototypenentwicklung (Germaneers GmbH) deckt mechanisches, elektronisches und Software-Design ab. Produktion erfolgt semi- und vollautomatisch in Nürnberg, Suzhou und Japan, Kameradesign und -assembly auf den Philippinen; Vertriebsbüros bestehen in Orlando und Taipei. Märkte sind Automotive, Industrie, Consumer Electronics, Landwirtschaft, Schifffahrt und Medizintechnik.

Standort
Nürnberg
Verfahren
Optical Bonding Service (patentiertes Verfahren, proprietärer Klebstoff auf Silikonbasis, VIA bond, Direktes optisches Bonden (halbautomatisch/manuell, kleine Größe < 17"), Direktes optisches Bonden (manuell, mittlere Größe 17" bis 32"), Bonding von Doppel-Displays, Touch Bonding / Touch-Laminierung (Walzmaschine, kleine Größe < 20"), Touch Bonding / Touch-Laminierung (Walzmaschine, mittlere Größe 20" bis 32"), Optical Bonding (China/Suzhou, halb- und vollautomatische Produktionslinien, bis 65 Zoll, OCR- und, Bonding von zwei und mehreren Displays auf einer vollautomatischen Linie (Suzhou)
Werkstoffe
Kupfer (geätzte Kupfergitterfolie / Copper Metal Mesh), Silikonbasierter Bonding-Klebstoff (VIA bond plus, proprietär), OCR (optisch klarer Klebstoff, flüssig oder vorgehärtet), OCA (optisch klare Klebefolien), PMMA (Kunststofflinse), PC (Polycarbonat, Kunststofflinse), Glas (Abdeckglas, gebogenes Glas), Corning AutoGrade™ Glas
Zertifikate
ISO 9001 (DIN EN ISO 9001), IATF 16949 (Automotive, Suzhou + AG remote location), ISO 9001 Germaneers GmbH, ISO 9001 VIA optronics Philippines Inc., ISO 9001 VIA optronics GmbH, ISO 9001, IATF 16949
Gegründet
2005
Mitarbeiter
600
Branchen
Automotive, Industrie, Consumer Electronics, Haushaltsgeräte/IoT, Landwirtschaft, Schifffahrt
  1. 01

    Engineering/Prototypenentwicklung

  2. 02

    Touchsensor-Fertigung (Kupfer Metal Mesh)

  3. 03

    Optical Bonding / Touch-Laminierung / ColdForm

  4. 04

    Kameradesign und -produktion mit EMS-Partnern

  5. 05

    Montage und Systemintegration

  6. 06

    Optische und elektrische Prüfung, Rework/Repair

Materialien und Verfahren

OCR

Optisch klarer Klebstoff (flüssig oder vorgehärtet)

Wird im direkten Optical Bonding zwischen Display, Touchpanel und Coverglas eingesetzt.

OCA

Optisch klare Klebefolien

Alternative Bonding-Materialien für Touch-Laminierung bis 32 Zoll.

VIA bond plus

Silikonbasierter Bonding-Klebstoff (proprietär)

Eigenentwickelter Klebstoff für das patentierte MaxVU™-Optical Bonding-Verfahren.

Cu

Kupfer (geätzte Kupfergitterfolie, Metal Mesh)

Material der Touchsensoren mit niedrigem Widerstand, 88–90 % Transparenz und geschwärzter Oberflächenbehandlung.

PMMA

PMMA-Kunststofflinse

Bondbare Decklinsen-Oberfläche für Displaylösungen.

PC

Polycarbonat

Kunststofflinsen als Alternative zu Glas im Optical Bonding.

Glas

Abdeckglas / gebogenes Glas

Coverglas für flache und gekrümmte Displays, inkl. Corning AutoGrade™ Glas.

Standorte

Nürnberg

DE

Hauptsitz, Produktion Optical Bonding und Prototyping

Stückgewicht / Größe
Displays bis 32 Zoll
Losgröße
Kleine bis mittlere Stückzahlen
Werkstoffe
Glas, Touchpanel, Display, PMMA, PC
  • Optical Bonding-Anlagen (manuell/halbautomatisch)
  • Walzmaschine Touch Bonding
  • Doppeldisplay-Bonding

Suzhou

CN

Größter Produktionsstandort

Stückgewicht / Größe
Optical Bonding bis 65 Zoll, Dual Display
Losgröße
Mittlere bis hohe Stückzahlen, Massenproduktion
Werkstoffe
Display, Touchpanel, Glas, OCR, OCA
  • Autoline (vollautomatische Optical Bonding-Linie)
  • Semi-Autoline
  • Walzmaschinen Touch-Laminierung
  • Gehäuse-/Rahmenmontage Semi-Autoline
  • Montage Hintergrundbeleuchtungsmodule

Biñan, Laguna

PH

Produktions- und F&E-Standort Kameradesign und Kamera-Assembly

  • Kamera-Assembly

HigashiOmi (Shiga) / Satte (Saitama)

JP

Produktion Kupfer Metal Mesh-Touchsensoren (VTS Touchsensors)

Stückgewicht / Größe
Touchsensoren bis 55 Zoll (1.200 mm)
Losgröße
Massenproduktion
Werkstoffe
Kupfer (geätzte Kupfergitterfolie)

Orlando, FL

US

Vertriebsbüro VIA optronics US, LLC

Taipei

TW

Vertriebsbüro

Einblicke in die Fertigung

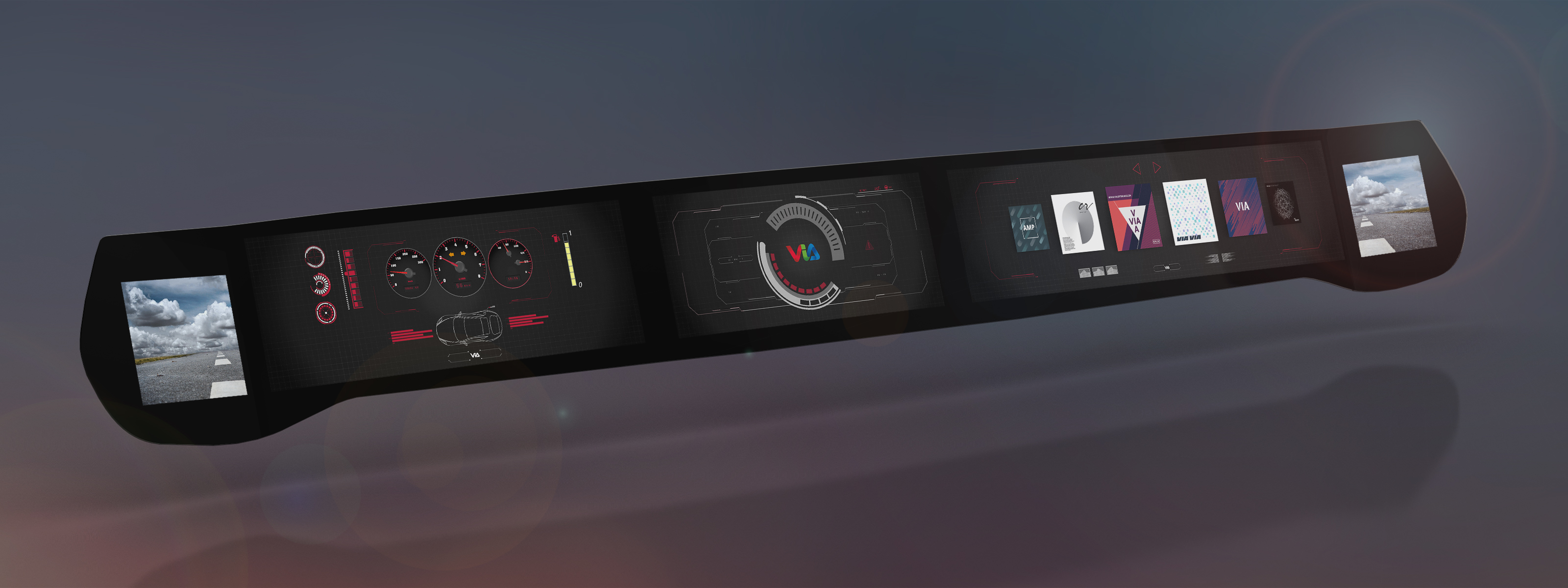

VIA optronics – Interaktive Displaylösungen
VIA optronics – Interaktive Displaylösungen

Branchen

AutomotiveIndustrieConsumer ElectronicsHaushaltsgeräte/IoTLandwirtschaftSchifffahrtMedizintechnikDigital Signage

Verfahren & technische Grenzen

VerfahrenToleranzMax. BauteilGewichtLosgrößeWerkstoffe
Optical Bonding Service (patentiertes Verfahren, proprietärer Klebstoff auf Silikonbasis, VIA bondOberfläche–bis 32 Zoll–kleine Stückzahlen – mittlere StückzahlenGlas, Touchpanel, Kunststofflinsen aus PMMA, PC, Display
Direktes optisches Bonden (halbautomatisch/manuell, kleine Größe < 17")Oberfläche–< 17 Zoll–––
Direktes optisches Bonden (manuell, mittlere Größe 17" bis 32")Oberfläche–17 bis 32 Zoll–––
Bonding von Doppel-DisplaysFügen––––Glas, Touchpanel, Display
Touch Bonding / Touch-Laminierung (Walzmaschine, kleine Größe < 20")Fügen–< 20 Zoll––Touchpanel, Display
Touch Bonding / Touch-Laminierung (Walzmaschine, mittlere Größe 20" bis 32")Fügen–20 bis 32 Zoll––Touchpanel, Display
Optical Bonding (China/Suzhou, halb- und vollautomatische Produktionslinien, bis 65 Zoll, OCR- undOberfläche–bis 65 Zoll–mittlere bis hohe StückzahlenDisplay, Touchpanel, Glas, OCR, OCA
Bonding von zwei und mehreren Displays auf einer vollautomatischen Linie (Suzhou)Fügen––––Display
Delaminierung, Prüfung, Reinigung und Re-Bonding optisch gebondeter Displays (Repair/Rework)Oberfläche––––Coverglas, Touchsensor, Display
Herstellung von Kupfer Metal Mesh Touchsensoren (geätzte Kupfergitterfolie, geschwärzteOberflächeTrübung < 1,5 %, Transparenz 88–90 %1.200 mm–MassenproduktionKupfer (geätzte Kupfergitterfolie)
ColdForm™ Technologie (präzise optische Verklebung von Displays mit komplexen Geometrien,Fügen––––Glas (gebogenes Glas), Display
Kamera Design & Produktion (mechanisches, thermomechanisches, elektrisches und optisches Design;Montage–––Massenproduktion–
SMT-Montage (halbautomatisch, bei EMS-Partnern)Montage–––––
Chip-on-Board-Prozess (COB) für die Montage von BildsensorenMontage–––––
Aktive Ausrichtung (bei EMS-Partnern)Montage–––––
End-of-Line-PrüfungPrüfung–––––
Optische und elektrische Messungen zur Eingangs- und Ausgangsqualitätskontrolle sowiePrüfung–––––
Elektronische und mechanische Montagekapazitäten, Montage von HintergrundbeleuchtungsmodulenMontage–––––
Gehäuse-/Rahmenmontage (kundenspezifisch, Semi-Autoline, Suzhou)Montage–––––
Prototypenentwicklung (Design, Elektronik, Software; maßgeschneiderte HMI- undEngineering–––––
Mechanisches Design (CAD, mechanische Prototypen, Infrastruktursimulation, Kleinserienkomponenten,Engineering–––––
Elektronikdesign (High-End-Elektronik für Video-, Bildverarbeitungs-, Sensor- undEngineering–––––
Software-Design (HMI-Anwendungen, Firmware, Middleware, Embedded-Software, APP-Entwicklung für iOSEngineering–––––

12 Anlagen & Maschinen

MaschineHersteller / ModellAnzahlArbeitsraumBaujahrStandort
Optical Bonding-Anlagen (manuell/halbautomatisch)––Displays bis 32 Zoll, Einzel- und Doppeldisplay–Nürnberg, Deutschland
Walzmaschine (Touch Bonding)––kleine Größe < 20" und mittlere Größe 20" bis 32"–Nürnberg, Deutschland
Autoline (vollautomatische Optical Bonding-Linie, direktes Optical Bonding)––kleine Größe < 20", große Größe bis 65", Dual Display–Suzhou, China
Semi-Autoline (halbautomatische Optical Bonding-Linie)––mittlere Größe 20" bis 32"–Suzhou, China
Walzmaschinen (Touch-Laminierung)––kleine Größe < 20" und mittlere Größe 20" bis 32"–Suzhou, China
Semi-Autoline (Gehäuse-/Rahmenmontage)––kundenspezifisch–Suzhou, China
Aktive Ausrichtungsmaschinen (Kameraproduktionstester)––––EMS-Partner (Automobil-/Industriekamera-Fertigung)
Partikelinspektionstester––––EMS-Partner
Funktionstester––––EMS-Partner
In-Circuit-Tester––––EMS-Partner
Streulicht-Prüfgeräte––––EMS-Partner
End-of-Line-Prüfgeräte––––EMS-Partner

Zusatzleistungen

Optical Bonding (Fertigungsdienstleistung, Turnkey-Lösungen)Touch-LaminierungColdForm™ (Verklebung gebogener Displays)Kamera-Design & Produktion (ADAS-Kameras, GMSL/FPD-Link)Prototypenentwicklung (Germaneers: mechanisches, elektronisches und Software-Design, HMI,Reparatur und Rework optisch gebondeter DisplaysOptische und elektrische Mess- und QualifizierungstestsSystemintegrationMontage (z. B. Hintergrundbeleuchtungsmodule, Gehäuse-/Rahmenmontage)

Qualität

Das Qualitätsmanagement ist nach DIN EN ISO 9001 zertifiziert; für den Automotive-Bereich besteht eine IATF 16949-Zertifizierung (Suzhou und AG remote location). Optische und elektrische Messungen sind Standard für Eingangs- und Ausgangsqualitätskontrolle sowie Qualifizierungstests im eigenen Labor.

NachweisNürnbergSuzhouBiñan
ISO 9001
IATF 16949

Historie

  1. 2005

    Gründung von VIA optronics, Hauptsitz Nürnberg

  2. 2007

    Aufbau von Kameradesign-Kompetenzen auf den Philippinen

  3. 2022

    Roland Chochoiek wird CEO (August)

  4. 2024

    Dr. Jasmin Wagner erneut CSMO (Januar); Steffen Dabelstein GVP Finance (März)

  5. 2025

    Strategische Zusammenarbeit mit Corning, Solectrix (März) und Autolink (April); Joint Venture Wuxi Turing Intelligent Display Technology mit Autolink (Mai); Management-Team erwirbt 50,32 % Mehrheitsanteil von Coöperatief IMI Europe U.A.
