EMS-Dienstleister für SMD- und THT-Bestückung, Baugruppenfertigung, Lackierung und Funktionstest – vom Prototyp bis zur Großserie.
Visatronic GmbH
Mainhausen (Dieselstraße 19) · Mainhausen (Dieselstraße 16)Neu auf Amplifa
Elektronikfertigung nach Maß
Die Visatronic GmbH ist ein Familienunternehmen der elektronischen Auftragsfertigung (EMS) mit Sitz in Mainhausen. Das Unternehmen fertigt kundenspezifische elektronische Baugruppen in SMD- und THT-Technik, Flachbaugruppen sowie komplette elektronische Geräte – von der Konzeption über Konstruktion und Komponentenbeschaffung bis zur Serienfertigung. Die Fertigung umfasst Schablonendruck und Jet-Druck von Lötpaste, Reflow-, Selektiv-, Wellen- und Dampfphasenlöten, 3D-AOI- und 3D-SPI-Prüfung, vollautomatisierte Lackierung (Conformal Coating) sowie Funktionstests. Gefertigt wird vom Prototyp bis zur Großserie; mit der FUJI NXTR-Bestücklinie sind Produktionen ab einer Stückzahl von 10.000 möglich. Kunden stammen aus Elektronikindustrie, Medizintechnik, Mess-, Steuer- und Regelungstechnik sowie der Leistungselektronik; Baugruppen von Visatronic kommen unter anderem in der Messtechnik des CERN zum Einsatz. Seit 2023 ist Visatronic Tochter der BMZ Group; das ca. 1500 m² große Werk mit Produktion und Verwaltung befindet sich in der Dieselstraße in Mainhausen.
- Standort
- Mainhausen
- Verfahren
- SMD-Bestückung, THT-Bestückung (Through-Hole-Technik, konventionelle Bestückung, ein-/doppelseitig und, Schablonendruck (Rakeldruck) von Lotpaste und Kleber, Jet-Druck / berührungsloses Dispensing von Lotpaste (insb. Prototypen, kleine Stückzahlen), Reflow-Löten von SMD-Bauteilen, Selektivlöten, Wellenlöten, Dampfphasenlöten
- Werkstoffe
- Leiterplatte, Lötpaste, Lot, Kleber, Leiterplatten
- Zertifikate
- ISO 9001:2015, EN ISO 13485:2016 + AC:2018 + A11:2021, ISO 9001, ISO 13485
- Gegründet
- 1976
- Branchen
- Elektronikindustrie, Medizintechnik, Mess-, Steuer- und Regelungstechnik, Leistungselektronik, Messtechnik/Forschung, Messtechnik/Forschung (CERN-Projekt)
- 01
Konzeption und Konstruktion
- 02
Komponenten- und Leiterplattenbeschaffung
- 03
Schablonendruck / Jet-Druck von Lötpaste
- 04
SMD- und THT-Bestückung
- 05
Reflow-, Selektiv-, Wellen- und Dampfphasenlöten
- 06
3D SPI und 3D AOI Prüfung
- 07
Lackierung / Conformal Coating
- 08
Funktionstest
- 09
Gerätebau und Montage
Werkstoffe und Materialien
Leiterplatten
Ein- und doppelseitige sowie mischbestückte Leiterplatten in SMT- und THT-Technik bilden das Kernmaterial der Fertigung.
Lötpaste
Wird im Schablonendruck und berührungslos per Jet-Druck aufgetragen und im Reflowprozess verschmolzen.
Lot
Einsatz in Reflow-, Selektiv-, Wellen- und Dampfphasenlötanlagen zur Erstellung sicherer elektrischer Verbindungen.
Kleber
Wird im Druckprozess zur Befestigung elektronischer Bauteile auf der Leiterplatte verwendet.
Standorte
Mainhausen
DEZentrale, Produktion und Verwaltung
- Losgröße
- Prototyp bis Großserie (SMD ab Stückzahl 10.000 mit FUJI NXTR)
- Werkstoffe
- Leiterplatten, Lötpaste, Lot, Kleber
Baugruppen und Leistungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| SMD-BestückungMontage | – | – | – | ab Stückzahl 10.000 mit FUJI NXTR | Leiterplatten, elektronische Bauelemente |
| THT-Bestückung (Through-Hole-Technik, konventionelle Bestückung, ein-/doppelseitig undMontage | – | – | – | – | Leiterplatten |
| Schablonendruck (Rakeldruck) von Lotpaste und KleberMontage | – | – | – | – | Lötpaste, Kleber |
| Jet-Druck / berührungsloses Dispensing von Lotpaste (insb. Prototypen, kleine Stückzahlen)Montage | – | – | – | – | Lötpaste |
| Reflow-Löten von SMD-BauteilenFügen | – | – | – | – | Lot, Lötpaste |
| SelektivlötenFügen | – | – | – | – | Lot |
| WellenlötenFügen | – | – | – | – | Lot |
| DampfphasenlötenFügen | – | – | – | – | Lot |
| Lackierung / Conformal Coating (vollautomatisierte Lackieranlage)Oberfläche | – | – | – | – | – |
| 3D AOI (Automatische Optische Inspektion)Prüfung | – | – | – | – | – |
| 3D SPI (Lötpasteninspektion: Höhe, Volumen, Fläche)Prüfung | – | – | – | – | Lötpaste |
| Funktionstest von Baugruppen (VISAtest)Prüfung | – | – | – | – | – |
| LasermarkierungOberfläche | – | – | – | – | – |
| Herstellung von kundenspezifischen elektronischen Baugruppen, Flachbaugruppen und GerätenMontage | – | – | – | Prototyp – Großserienfertigung | Leiterplatten |
| Konzeption, Konstruktion und Beschaffung von KomponentenEngineering | – | – | – | – | – |
| Trocknung von Bauteilen (Trockenschrank, Trockenofen, Vakuumierung mit Stickstoffflutung)Oberfläche | – | – | – | – | – |
24 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

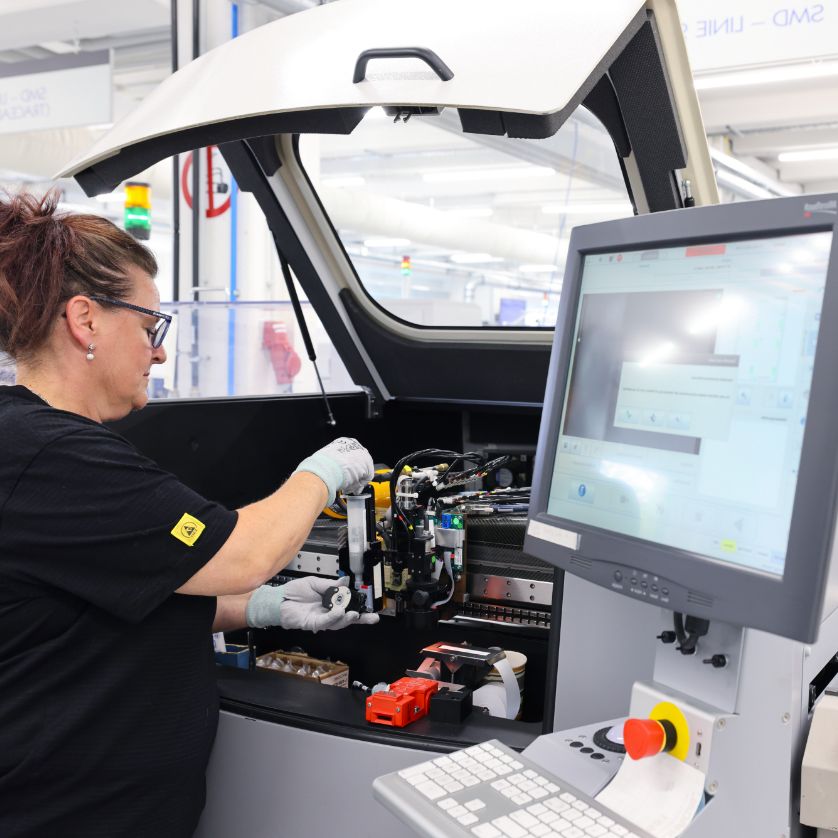

| SMD-Bestückungslinie (8 Module) | FUJI NXTR (NXT-R) | 1 | – | – | Mainhausen |

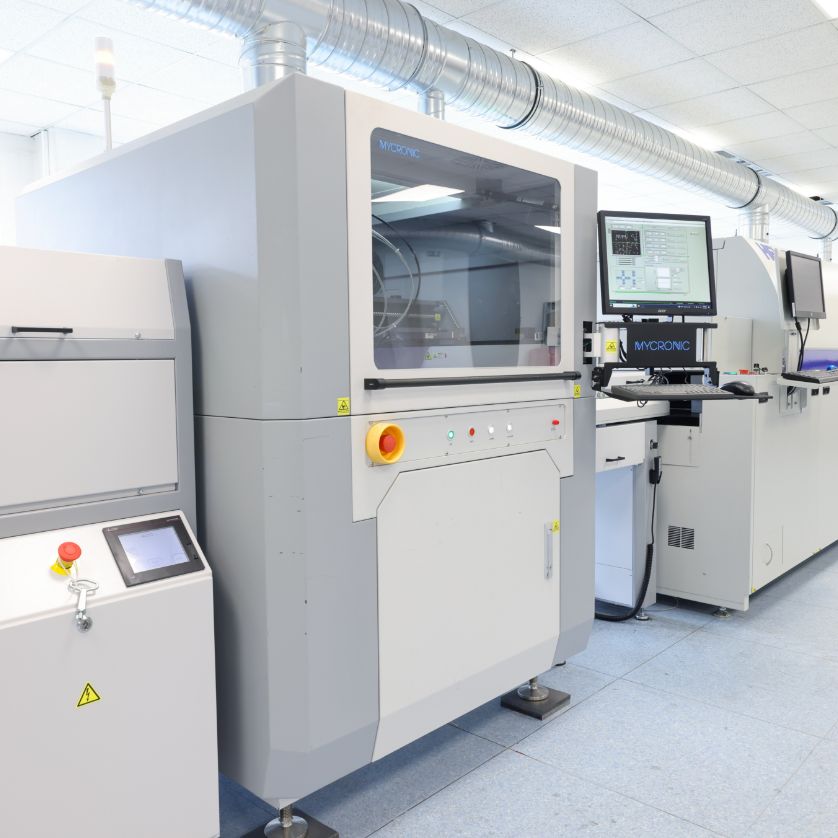

| Bestückmaschine | Mycronic MY100 | 3 | – | – | Mainhausen |
| Bestückmaschine | Mycronic MY200 | 2 | – | – | Mainhausen |

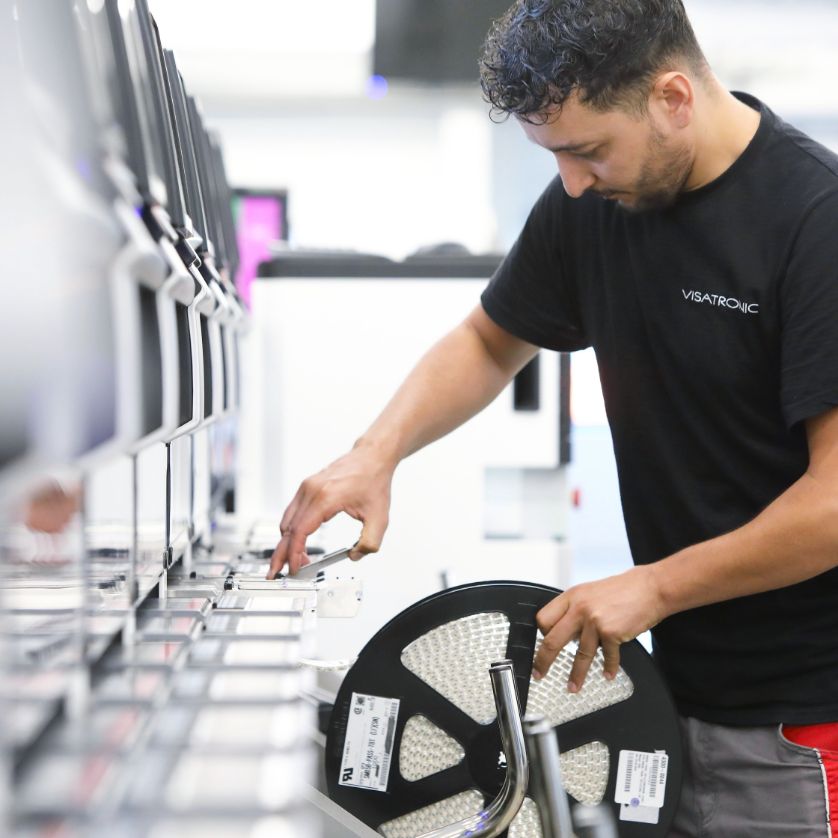

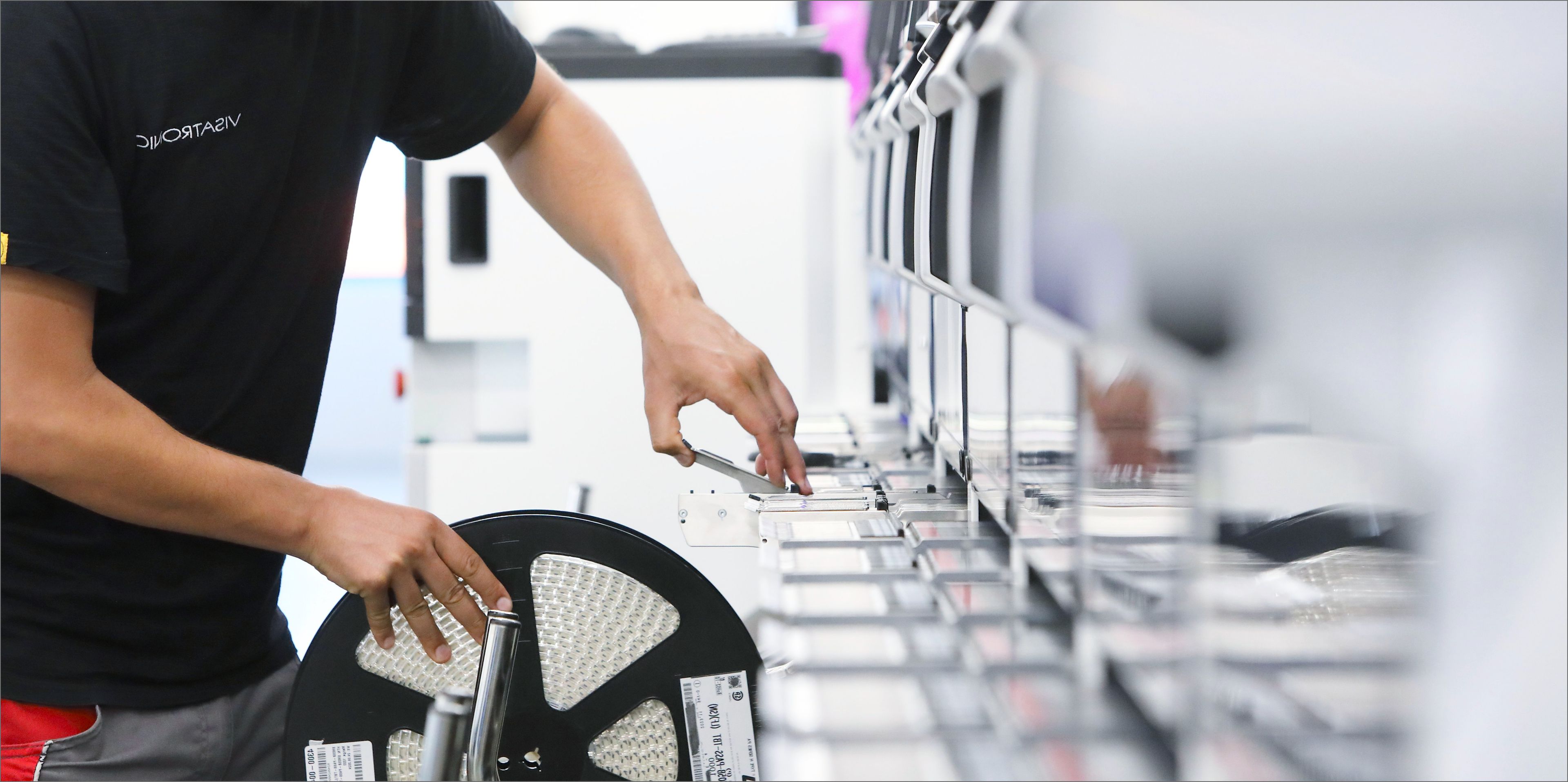

| SMD Tower (Bauteillagersystem) | Mycronic | 4 | – | – | Mainhausen |
| Jetdrucker / Jet-Dispenser | Mycronic MY600 | 1 | – | – | Mainhausen |
| Schablonendrucker (Rakeldrucker) | EKRA SERIO 4000 | 2 | – | – | Mainhausen |
| Schablonendrucker | H450 | 1 | – | – | Mainhausen |
| 3D AOI (Automatische Optische Inspektion) | GÖPEL | 3 | – | – | Mainhausen |
| 3D SPI (Lötpasteninspektion) | GÖPEL | 1 | – | – | Mainhausen |
| Selektivlötanlage | Zipatec | 1 | – | – | Mainhausen |
| Selektivlötanlage | ERSA ECOSELECT | 1 | – | – | Mainhausen |
| Wellenlötanlage | SEHO SEHO8140 | 1 | – | – | Mainhausen |
| Konvektionsofen (Reflowofen) | SEHO PR2.4 | 1 | – | – | Mainhausen |
| Konvektionsofen (Reflowofen) | SMT R360 | 1 | – | – | Mainhausen |
| Dampfphasen-Lötanlage | IBL BLC620 | 1 | – | – | Mainhausen |
| Lackierzelle (Conformal Coating) | MYC50 | 2 | – | – | Mainhausen |
| Trockenschrank | Totech SuperDry | 1 | – | – | Mainhausen |
| Vakuumiergerät mit Stickstoffflutung | BOSS | 1 | – | – | Mainhausen |
| Waren-Eingangsscanner | CompControl | 1 | – | – | Mainhausen |
| Röntgen-Bauteilzähler | Hawkeye | 1 | – | – | Mainhausen |
| Schablonen-Waschanlage | Kolb | 1 | – | – | Mainhausen |
| Trockenofen (Infrarot) | MYIR1900 | 1 | – | – | Mainhausen |
| Lasermarkierer | YJ Link | 1 | – | – | Mainhausen |
| Labelzelle | ASYS | 1 | – | – | Mainhausen |
Zusatzleistungen
Referenzkunden
Qualität und Zertifizierung

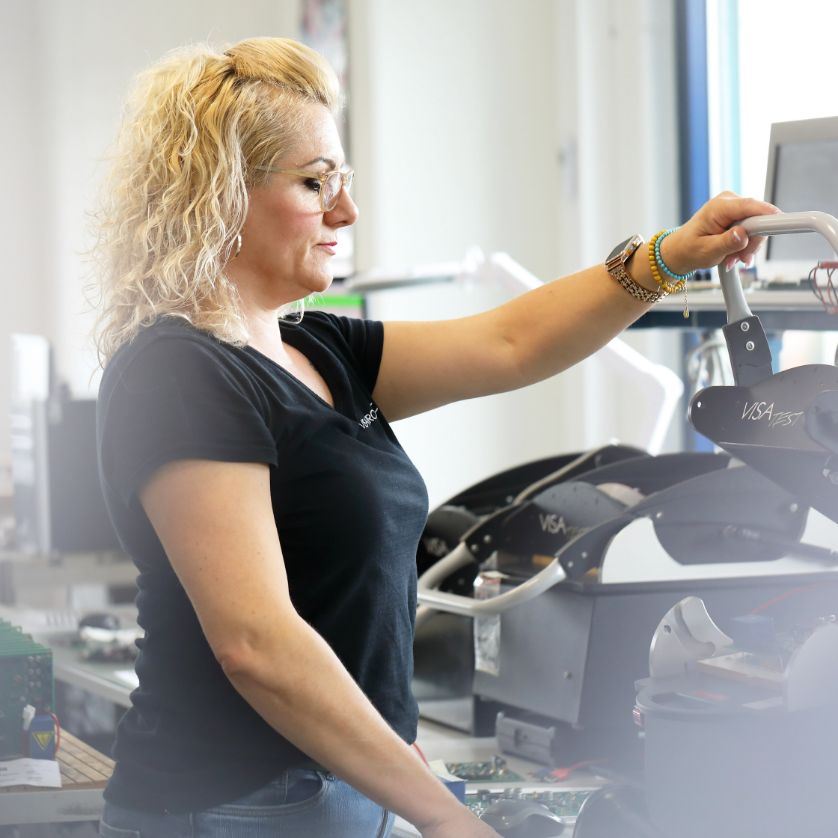

Die Fertigung ist nach DIN ISO 9001:2015 und EN ISO 13485:2016 zertifiziert (DEKRA). Die Qualitätssicherung erfolgt unter anderem durch 3D-SPI-Lötpasteninspektion, 3D-AOI-Systeme von Göpel sowie Funktionstests mit dem eigens entwickelten Testgerät VISAtest.
| Nachweis | Mainhausen |
|---|---|
| ISO 9001 | |
| ISO 13485 |
