Präzisionsdrehteile Ø 6–40 mm in Klein- und Grossserien – CNC-Drehen, Montage und Prüfung aus einer Hand.
W.E. Schultz GmbH
Oberrindal (Schweiz)Neu auf Amplifa
Über die W.E. Schultz GmbH
Die W.E. Schultz GmbH mit Sitz in Oberrindal (Schweiz) besteht seit 1973 und hat sich auf die Fertigung hochpräziser Drehteile spezialisiert. Im Kernbereich werden Drehteile mit Durchmessern von 6 bis 40 mm und Teilelängen bis 100 mm auf über 20 6-spindeligen CNC-Drehautomaten von INDEX sowie auf Drehautomaten von Pfiffner und Dreh-Fräsmaschinen von DMG gefertigt. Die Stückzahlen reichen von rund 5.000 bis über 2 Millionen Teile pro Jahr, auch just in time. Neben dem Drehen bietet das Unternehmen CNC-Fräsen, Spritzspül-Reinigung, individuell automatisierte Baugruppenmontage inklusive Testen und 100 %-Prüfungen sowie Logistik und Beschaffung an. Kunden stammen aus den Branchen Automotive, Luftfahrt, Medizintechnik, Maschinenbau und Automation. Das Unternehmen fertigt in der Schweiz auf 2.300 m² Produktionsfläche, beschäftigt 120 Mitarbeitende und erwirtschaftete 2019 einen Umsatz von 21,0 Mio. CHF pro Jahr. Die W.E. Schultz GmbH ist Teil der weltweit agierenden MSMgroup, eines unabhängigen Familienunternehmens in vierter Generation mit rund 2.700 Beschäftigten in Europa, den USA und China.
- Standort
- Oberrindal, Schweiz
- Verfahren
- CNC-Drehen (6-spindelige Drehautomaten, Drehteile Ø 6–40 mm), Reinigung (Spritzspülen in Waschanlage), Baugruppenmontage (individuell automatisiert, inkl. Testen und 100% Prüfungen), Logistik und Beschaffung (Rohmaterialbeschaffung bis Lieferung), Fräsen (DMG 635V, 20-Fach Werkzeugwechsler), Drehen (Drehteile 6–40 mm Durchmesser, 5.000 bis über 2 Mio. Stk./a), Reinigung (Spritzspülen), Baugruppenmontage
- Werkstoffe
- 6-spindelige CNC-Drehautomaten, DMG 635V, Drehautomaten HB 32 / HW 25, Spritzspülen, Baugruppenmontage
- Zertifikate
- IATF 16949, EN 9100, ISO 9001, ATEX / IECEx, KTA 1401
- Gegründet
- 1973
- Mitarbeiter
- 120
- Branchen
- Automotive, Luftfahrt, Medizintechnik, Maschinenbau, Automation
- 01
CNC-Drehen
- 02
CNC-Fräsen
- 03
Spritzspül-Reinigung
- 04
Baugruppenmontage
- 05
Testen / 100 %-Prüfungen
- 06
Logistik und Lieferung
Verfahren und Fertigung

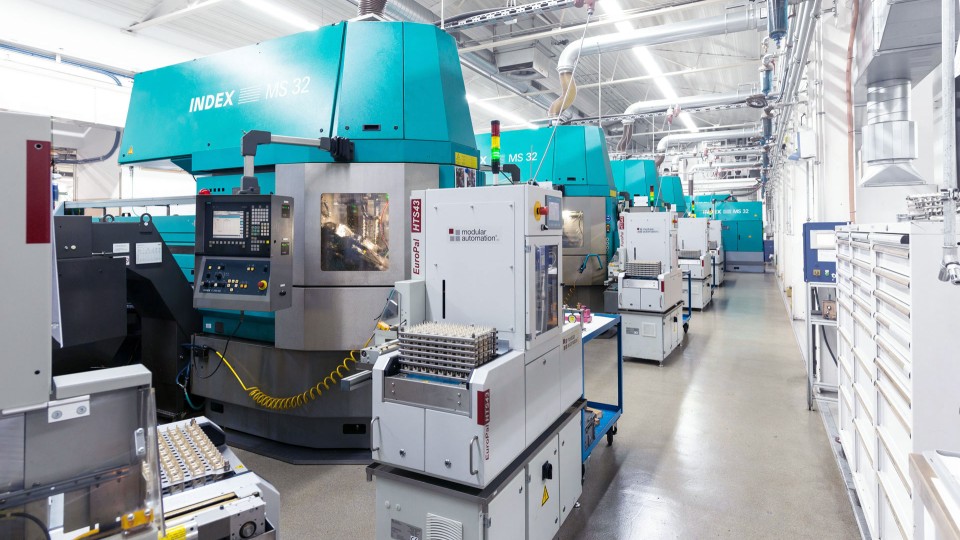

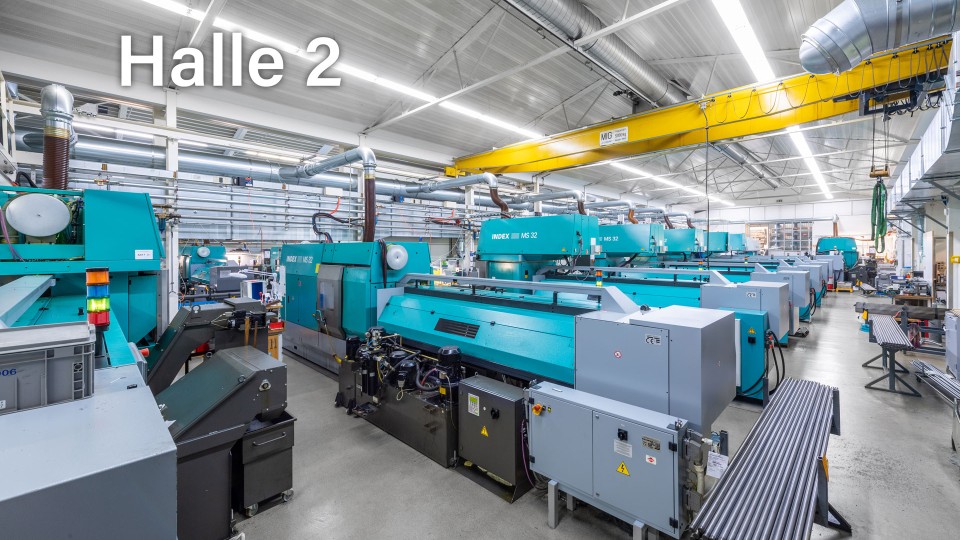

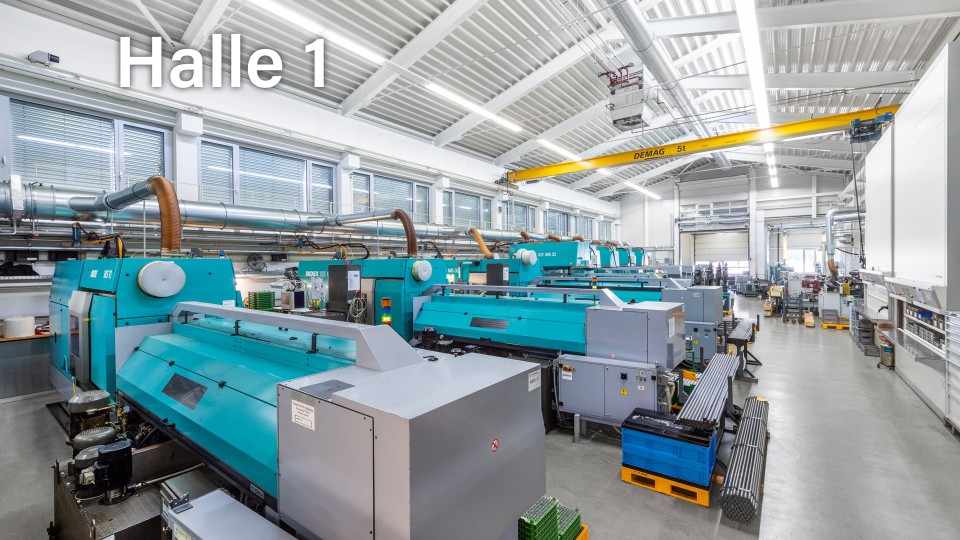

6-spindelige CNC-Drehautomaten
Über 20 INDEX-Drehautomaten (MS 16C bis MS 40C) fertigen Drehteile von Ø 5–32 mm Stangendurchlass und Teilelängen bis 100 mm in Klein- und Grossserien.
DMG 635V
Fräsmaschine mit 20-fach Werkzeugwechsler und Doppelgreifer für Verfahrwege von 635 × 510 × 460 mm.

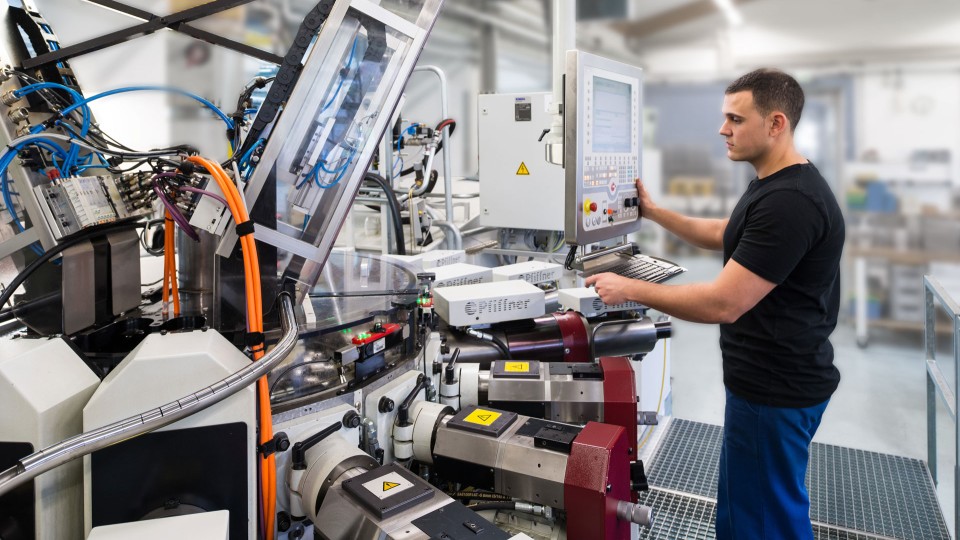

Drehautomaten HB 32 / HW 25
Mechanische Drehautomaten mit 12 bzw. 16 Stationen für die Serienfertigung.

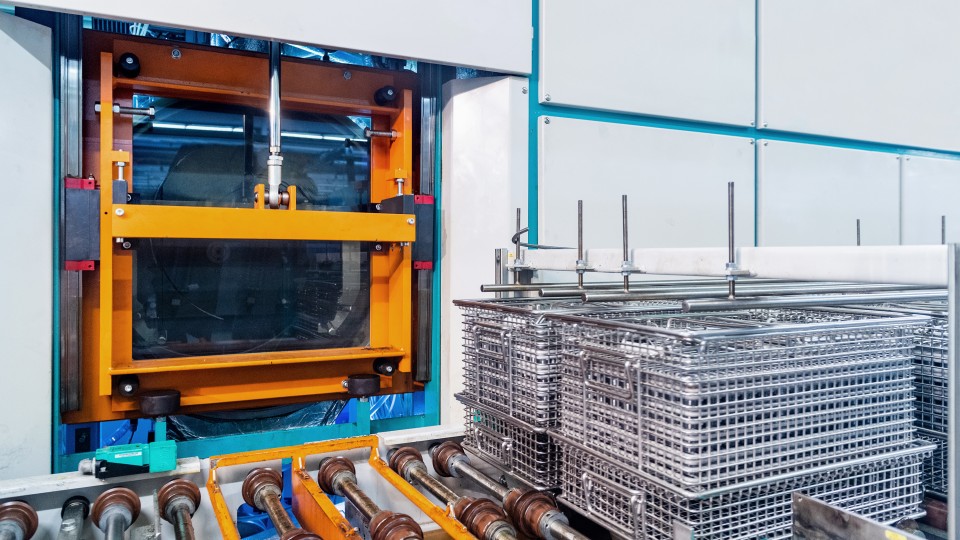

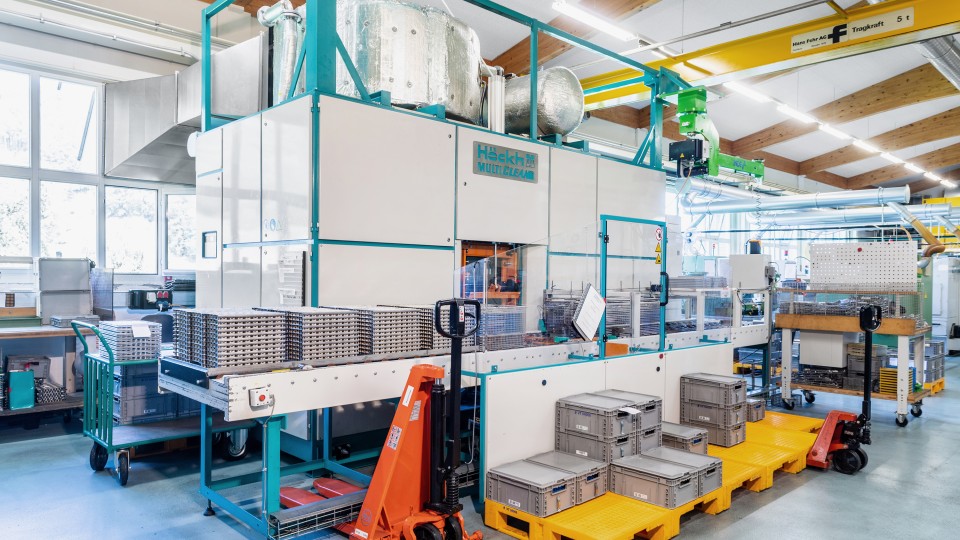

Spritzspülen
Schonende Reinigung in der Waschanlage, auch schwer zugänglicher Stellen, mit sauberer und trockener Auslieferung der Teile.
Baugruppenmontage
Individuell automatisierte Montage von Komponenten zu Baugruppen inklusive Testen und auf Wunsch 100 %-Prüfungen.
Standort
Oberrindal
CHProduktion und Verwaltung
- Stückgewicht / Größe
- Ø 6–40 mm, Teilelänge bis 100 mm (Drehen); Fräsen bis 635 ×
- Losgröße
- ca. 5.000 bis über 2 Mio. Stk./a
- Werkstoffe
- Metalle für Präzisionsdrehteile (Werkstoffangaben nicht veröffentlicht)
- Über 20 INDEX 6-spindelige CNC-Drehautomaten (MS 16C, MS 22C, MS 24C, MS 32C, MS 32P, MS 40C, 16-6)
- DMG CLX350 Drehmaschine mit Gegenspindel
- DMG 635V Fräsmaschine
- Pfiffner HB 32 und HW 25 Drehautomaten
- Waschanlage (Spritzspülen)
- Labor- und Analyseausstattung

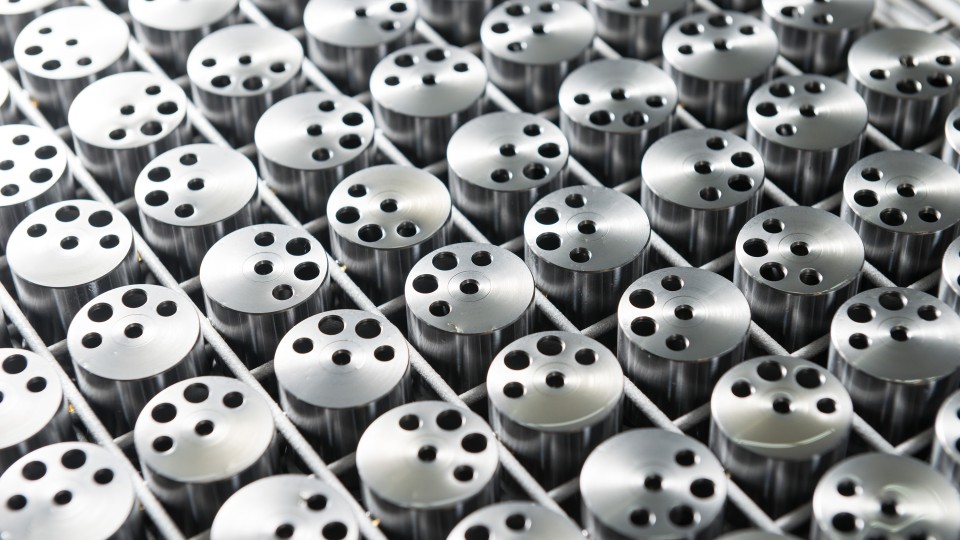

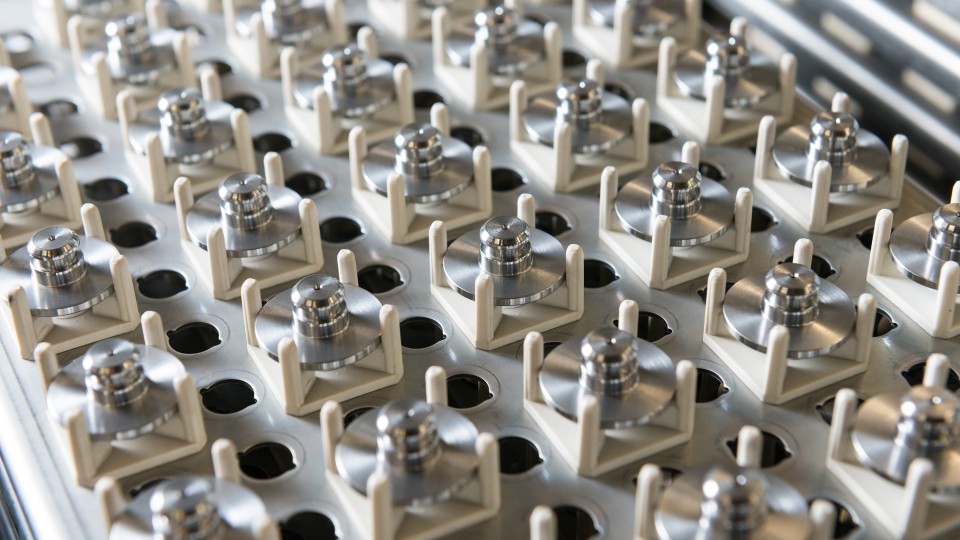

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Drehen (6-spindelige Drehautomaten, Drehteile Ø 6–40 mm)Zerspanung | – | 100 mm (Index MS 40C, Teilelänge) × Ø 6–40 mm | – | ca. 5000 Stk/a – über 2 Millionen/a | – |
| Reinigung (Spritzspülen in Waschanlage)Oberfläche | – | – | – | – | – |
| Baugruppenmontage (individuell automatisiert, inkl. Testen und 100% Prüfungen)Montage | – | – | – | – | – |
| Logistik und Beschaffung (Rohmaterialbeschaffung bis Lieferung)Engineering | – | – | – | – | – |
| Fräsen (DMG 635V, 20-Fach Werkzeugwechsler)Zerspanung | – | 460 mm (Z-Verfahweg) × 635 mm (X-Verfahweg) × 510 mm (Y-Verfahweg) | – | – | – |
18 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 6-spindeliger CNC-Drehautomat | INDEX MS 16C | – | Stangendurchlass 5–16 mm, Teilelänge bis 50 mm | – | Oberrindal, Schweiz |
| 6-spindeliger CNC-Drehautomat | INDEX MS 22C | – | Stangendurchlass 5–22 mm, Teilelänge bis 65 mm | – | Oberrindal, Schweiz |
| 6-spindeliger CNC-Drehautomat | INDEX MS 24C | – | Stangendurchlass 10–24 mm, Teilelänge bis 80 mm | – | Oberrindal, Schweiz |
| 6-spindeliger CNC-Drehautomat | INDEX MS 32C | – | Stangendurchlass 5–32 mm, Teilelänge bis 80 mm | – | Oberrindal, Schweiz |
| 6-spindeliger CNC-Drehautomat | INDEX MS 32P | – | Stangendurchlass 5–32 mm, Teilelänge bis 95 mm | – | Oberrindal, Schweiz |
| 6-spindeliger CNC-Drehautomat | INDEX MS 40C | – | Stangendurchlass 5–22 mm, Teilelänge bis 100 mm | – | Oberrindal, Schweiz |
| 6-spindeliger CNC-Drehautomat | INDEX 16-6 | – | mit Stangenlader | – | Oberrindal, Schweiz |
| Drehmaschine (mit Stangenlager, Gegenspindel) | DMG CLX350 | – | Spitzenlänge bis 200 mm, Durchmesser max. 60 mm | – | Oberrindal, Schweiz |
| Fräsmaschine (20-Fach Werkzeugwechsler mit Doppelgreifer) | DMG 635V | – | Verfahrwege X 635 mm / Y 510 mm / Z 460 mm | – | Oberrindal, Schweiz |
| Drehautomat (12 Stationen) | Pfiffner HB 32 | – | – | – | Oberrindal, Schweiz |
| Drehautomat (16 Stationen) | Pfiffner HW 25 | – | – | – | Oberrindal, Schweiz |
| Optisches Wellenmessgerät (Opticline) | Jena optics | – | – | – | Oberrindal, Schweiz |
| Koordinatenmessgerät (5x5x5) | Zeiss DuraMax | – | Messraum 5x5x5 | – | Oberrindal, Schweiz |
| Konturoskop | Jenoptik Nanoscan 855 | – | – | – | Oberrindal, Schweiz |
| Formtester | Mahr MMQ400 | – | – | – | Oberrindal, Schweiz |
| Digitalmikroskop | Keyence VHX-950F | – | – | – | Oberrindal, Schweiz |
| Messerfassungsgerät (an allen Maschinen) | Promess | – | – | – | Oberrindal, Schweiz |
| Waschanlage (Spritzspülen) | – | – | – | – | Oberrindal, Schweiz |
Zusatzleistungen
Qualitätssicherung
Die Qualitätssicherung erfolgt mit moderner Messtechnik wie Opticline-Wellenmessgerät, Zeiss DuraMax Koordinatenmessgerät, Konturoskop, Formtester und Digitalmikroskop; alle Maschinen sind mit Promess Messerfassungsgeräten vernetzt, Auswertungen erfolgen mit Q-DAS. Prüf- und Messmittel werden in einem klimatisierten Raum periodisch überwacht und kalibriert, Messungen fertigungsbegleitend protokolliert und rückverfolgbar dokumentiert.
| Nachweis | Oberrindal |
|---|---|
| IATF 16949 | |
| EN 9100 | |
| ISO 9001 | |
| ATEX / IECEx | |
| KTA 1401 |
Historie
- 1973
Gründung der W.E. Schultz GmbH, Spezialisierung auf Drehen.
- 2019
120 Mitarbeitende, Umsatz 21,0 Mio. CHF/a, 2.300 m² Produktionsfläche (Stand Juni 2019).
Erweiterung des Maschinenparks um eine INDEX 16-6 mit Stangenlader und Kapazitätsausbau.
