Zerspanungstechnik in höchster Präzision: CNC-gefertigte Maschinenkomponenten, Schleifscheibenaufnahmen und Schleifdorne im µ-Bereich.
wabra gmbh

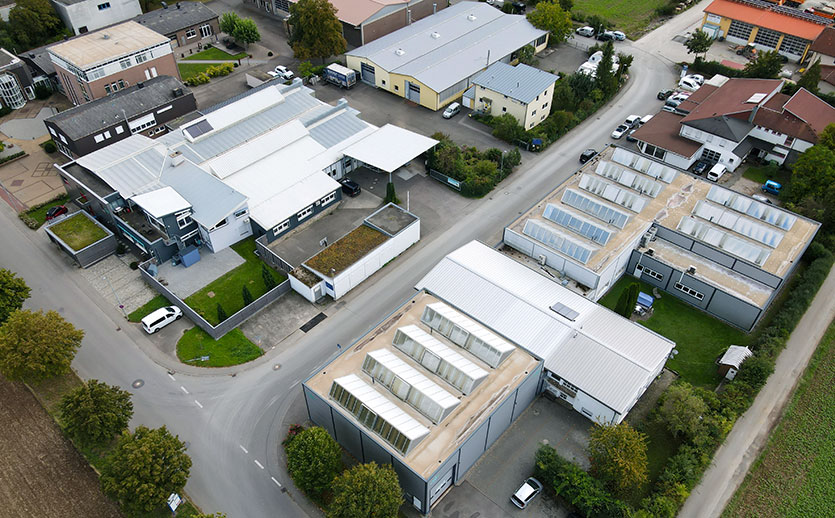

Tübingen-Hirschau (Rittweg 59 und 63, > 3500 m²)Neu auf Amplifa
Über wabra

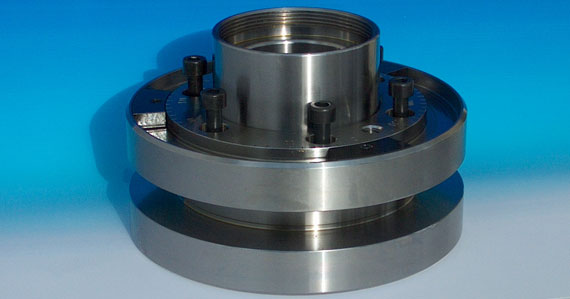

Die wabra gmbh aus Tübingen-Hirschau ist ein auf Zerspanungstechnologie spezialisierter Fertigungsbetrieb, der seit 1954 hochpräzise Maschinenteile herstellt. Das Unternehmen fertigt Maschinenkomponenten und Werkzeuge mit moderner CNC-Technik im Drehen, 5-Achsen-Fräsen und Schleifen mit Toleranzen im Mikrometerbereich. Ab Lager liefert wabra Schleifscheibenaufnahmen und Schleifdorne für alle gängigen Schleifmaschinen, die aufgrund der Fertigungstoleranzen auch für Diamant- und CBN-Scheiben geeignet sind. Neben der Zerspanung umfasst das Leistungsspektrum Sägen, Honen, Laserauftragsschweißen, Auswuchten, Laserbeschriftung, 3D-Messtechnik, Baugruppenmontage sowie Konstruktion und CAD. Die Schnellfertigung von Einzelteilen und Kleinstaufträgen ergänzt das Angebot, ebenso fertigungstechnische Weiterentwicklung von Kundenbauteilen. Auf über 3500 m² Büro- und Fertigungsfläche arbeiten rund 35 fest angestellte Mitarbeiter sowie Aushilfskräfte und Auszubildende für Kunden aus dem Maschinenbau, darunter ZF Friedrichshafen, Mahle und Daimler-Benz.
- Standort
- Tübingen-Hirschau
- Verfahren
- CNC-Zerspanung (Drehen, Fräsen, Schleifen) von Präzisionsteilen und Maschinenkomponenten, Herstellung von Schleifscheibenaufnahmen und Schleifdornen (für alle gängigen Schleifmaschinen,, Sägen, Drehen, 5-Achsen-Fräsen, Rundschleifen (Universal), Innenschleifen, Flachschleifen
- Werkstoffe
- Metallische Werkstoffe (Zerspanung)
- Zertifikate
- DIN EN ISO 9001, ISO 9001
- Gegründet
- 1954
- Mitarbeiter
- 35
- Branchen
- Maschinenbau
- 01
Konstruktion und CAD
- 02
Sägen
- 03
CNC-Drehen
- 04
5-Achsen-Fräsen
- 05
Rund-, Innen- und Flachschleifen
- 06
Honen
- 07
Laserauftragsschweißen
- 08
Auswuchten
- 09
Laserbeschriftung
- 10
3D-Messtechnik / Endkontrolle
- 11

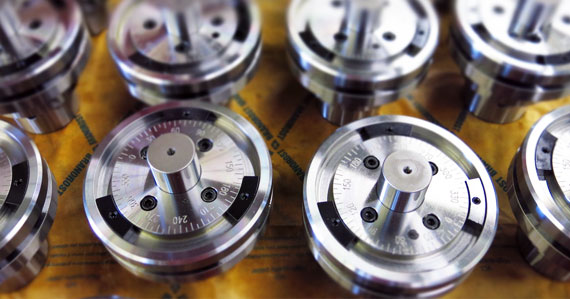

Baugruppenmontage
- 12
Versand
Verfahren und Fertigungsspektrum
Metallische Werkstoffe (Zerspanung)
Spanende Bearbeitung von Maschinenkomponenten mit Toleranzen im µ-Bereich; konkrete Werkstoffangaben sind nicht belegt.
Standort
Tübingen-Hirschau
DEHauptsitz, Fertigung, Messraum und Verwaltung
- Losgröße
- Einzelteile und Kleinstaufträge bis Serienfertigung
- Werkstoffe
- Metallische Werkstoffe (Zerspanung)
- Behringer HBE 560 A / HBP 430 A (Bandsägen)
- DMT Kern CD 480, Heynumat 25 UK/3000, TRAUB TNA 300/400/600, INDEX G 400 / GFG 250 / GU 2000 (Drehmaschinen)
- Matec 30 HV, HERMLE C 400 U / C 600 U / C 800 U (5-Achsen-Fräsmaschinen)
- Geibel & Hotz RS 3000 CPA und FS 840 ZCB, Weiss W27/W27-1500/W16-650/W50, Karstens K16, Voumard 5 / GSN Voumard 5 S (Schleifmaschinen)
- Sunnen MBB-1660 (Honmaschine)
- Zeiss Vista, Contura G2 700/1000, Prismo, Hommel MGB 32 / RS 590 (Messmaschinen)
- AlphaLaser FLAK500 (Laserauftragsschweißen)
- MPM 3.BMT200 (Auswuchtstation)
- Lasit Towermark Z (Laserbeschriftung)

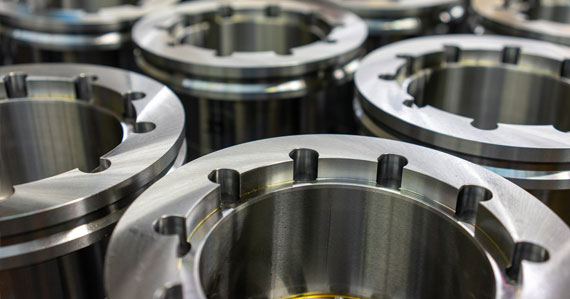

Produkte und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Zerspanung (Drehen, Fräsen, Schleifen) von Präzisionsteilen und MaschinenkomponentenZerspanung | Toleranzen im µ-Bereich | – | – | – | – |
| Herstellung von Schleifscheibenaufnahmen und Schleifdornen (für alle gängigen Schleifmaschinen,Zerspanung | Toleranzen im µ-Bereich | – | – | – | – |
| SägenZerspanung | – | 560 mm Durchm. (Behringer HBE 560 A) | – | – | – |
| DrehenZerspanung | – | 3000 mm Drehlänge (Heynumat 25 UK/3000) | – | – | – |
| 5-Achsen-FräsenZerspanung | – | 3000 mm X-Achse (Matec 30 HV) × 800 mm Y-Achse × 1000 mm Z-Achse | – | – | – |
| Rundschleifen (Universal)Zerspanung | – | 3000 mm (Geibel & Hotz RS 3000 CPA) | – | – | – |
| InnenschleifenZerspanung | – | 1400 mm (Voumard 5) | – | – | – |
| FlachschleifenZerspanung | – | 800 mm X-Achse (Geibel & Hotz FS 840 × 400 mm Y-Achse × 575 mm Z-Achse | – | – | – |
| Honen (Innen)Zerspanung | – | 100 mm (Sunnen MBB-1660) | – | – | – |
| LaserauftragsschweißenFügen | – | 1500 mm X-Achse (AlphaLaser FLAK500) × 1000 mm Y-Achse × 1000 mm Z-Achse | – | – | – |
| LaserbeschriftungOberfläche | – | – | – | – | – |
| Auswuchten (2 Ebenen-Wuchten)Prüfung | – | 425 mm | 20 kg (MPM 3.BMT200) | – | – |
| 3D Messtechnik / KoordinatenmesstechnikPrüfung | – | 1500 mm Y-Achse (Zeiss Prismo) × 900 mm X-Achse × 650 mm Z-Achse | – | – | – |
| BaugruppenmontageMontage | – | – | – | – | – |
| Konstruktion und CAD / fertigungstechnische Weiterentwicklung von TeilenEngineering | – | – | – | – | – |
| Schnellfertigung / manuelle Fertigung von Einzelteilen und KleinstaufträgenZerspanung | – | – | – | 1 – Kleinstaufträge | – |
33 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Bandsägemaschine | Behringer HBE 560 A | – | Schnittbereich Durchm. 10 - 560 mm | – | Tübingen-Hirschau |
| Bandsägemaschine | Behringer HBP 430 A | – | Schnittbereich Durchm. 15 - 430 mm | – | Tübingen-Hirschau |
| Drehmaschine | DMT Kern CD 480 | – | Durchm. 480 mm, Drehlänge 1500 mm | – | Tübingen-Hirschau |
| Drehmaschine | Heynumat 25 UK/3000 | – | Durchm. 830 mm, Drehlänge 3000 mm | – | Tübingen-Hirschau |
| Drehmaschine | TRAUB TNA 300 | – | Durchm. 275 mm, Drehlänge 450 mm | – | Tübingen-Hirschau |
| Drehmaschine | TRAUB TNA 400 | – | Durchm. 380 mm, Drehlänge 750 mm | – | Tübingen-Hirschau |
| Drehmaschine | TRAUB TNA 600 | – | Durchm. 445 mm, Drehlänge 1000 mm | – | Tübingen-Hirschau |
| Drehmaschine | INDEX G 400 | – | Durchm. 630 mm, Drehlänge 2000 mm | – | Tübingen-Hirschau |
| Drehmaschine | INDEX GFG 250 | – | Durchm. 320 mm, Drehlänge 450 mm | – | Tübingen-Hirschau |
| Drehmaschine | INDEX GU 2000 | – | Durchm. 460 mm, Drehlänge 2000 mm | – | Tübingen-Hirschau |

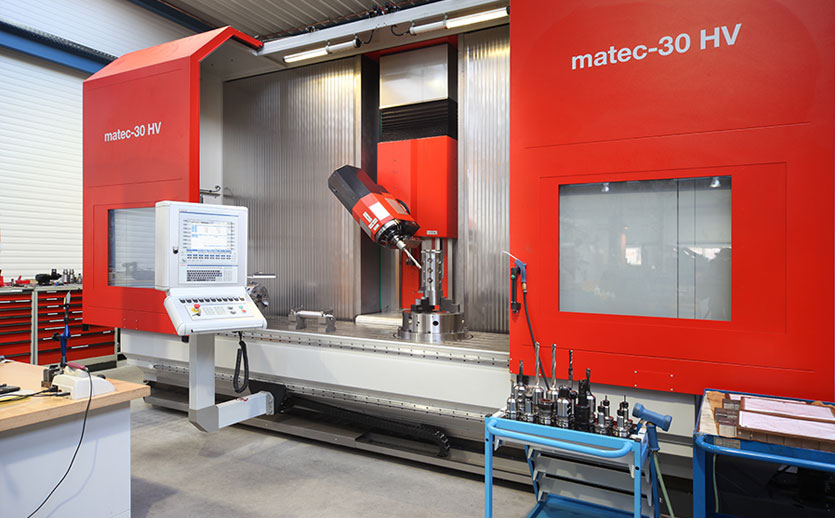

| 5-Achsen-Fräsmaschine | Matec 30 HV | – | X 3000 / Y 800 / Z 1000 mm, mit Rundtisch 1000 U/min | – | Tübingen-Hirschau |

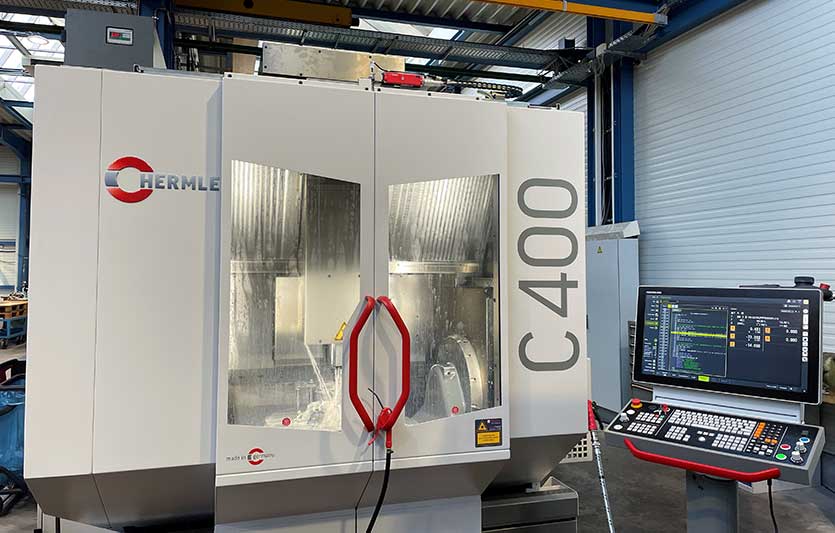

| 5-Achsen-Fräsmaschine | HERMLE C 400 U | – | X 850 / Y 700 / Z 500 mm | – | Tübingen-Hirschau |
| 5-Achsen-Fräsmaschine | HERMLE C 600 U | – | X 600 / Y 450 / Z 450 mm | – | Tübingen-Hirschau |
| 5-Achsen-Fräsmaschine | HERMLE C 800 U | – | X 800 / Y 600 / Z 500 mm | – | Tübingen-Hirschau |
| Universal-Rundschleifmaschine | Geibel & Hotz RS 3000 CPA | – | Durchm. 800 mm, Länge 3000 mm | – | Tübingen-Hirschau |
| Universal-Rundschleifmaschine | Weiss W27-1500 | – | Durchm. 500 mm, Länge 1500 mm | – | Tübingen-Hirschau |
| Universal-Rundschleifmaschine | Weiss W27 | – | Durchm. 500 mm, Länge 1000 mm | – | Tübingen-Hirschau |
| Universal-Rundschleifmaschine | Weiss W16-650 | – | Durchm. 360 mm, Länge 650 mm | – | Tübingen-Hirschau |
| Universal-Rundschleifmaschine | Weiss W50 | – | Durchm. 640 mm, Länge 1500 mm | – | Tübingen-Hirschau |
| Universal-Rundschleifmaschine | Karstens K16 | – | Durchm. 500 mm, Länge 1500 mm | – | Tübingen-Hirschau |
| Innenschleifmaschine | Voumard 5 | – | Durchm. 520 mm, Länge 1400 mm | – | Tübingen-Hirschau |
| Innenschleifmaschine | GSN Voumard 5 S | – | Durchm. 520 mm, Länge 1400 mm | – | Tübingen-Hirschau |
| Flachschleifmaschine | Geibel & Hotz FS 840 ZCB | – | X 800 / Y 400 / Z 575 mm | – | Tübingen-Hirschau |
| Honmaschine (manuell, Innen) | Sunnen MBB-1660 | – | Durchm. 50 mm, Länge 100 mm | – | Tübingen-Hirschau |
| 3D-Messmaschine | Zeiss Vista | – | X 400 / Y 500 / Z 350 mm | – | Tübingen-Hirschau |
| 3D-Messmaschine | Zeiss Contura G2 700 | – | X 700 / Y 700 / Z 600 mm | – | Tübingen-Hirschau |
| 3D-Messmaschine | Zeiss Contura G2 1000 | – | X 1000 / Y 1200 / Z 600 mm | – | Tübingen-Hirschau |
| 3D-Messmaschine | Zeiss Prismo | – | X 900 / Y 1500 / Z 650 mm | – | Tübingen-Hirschau |
| Messmaschine | Hommel MGB 32 | – | Durchm. 250 mm, Länge 450 mm | – | Tübingen-Hirschau |
| Messmaschine | Hommel RS 590 | – | Durchm. 220 mm, Länge 900 mm | – | Tübingen-Hirschau |
| Laserauftragsschweißanlage | AlphaLaser FLAK500 | – | X 1500 / Y 1000 / Z 1000 mm | – | Tübingen-Hirschau |
| Auswuchtstation | MPM 3.BMT200 | – | 2 Ebenen-Wuchten, Drm. 270 mm, Länge 425 mm, Gewicht 20 kg | – | Tübingen-Hirschau |
| Beschriftungsgerät (Laserbeschriftung) | Lasit Towermark Z | – | – | – | Tübingen-Hirschau |
Zusatzleistungen
Referenzkunden
Qualität

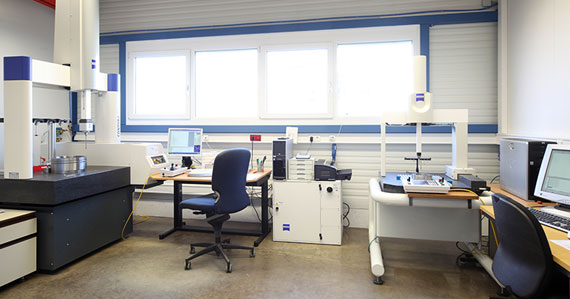

Ein seit 2005 von der DEKRA Intertek Certification GmbH nach DIN EN ISO 9001 zertifiziertes Qualitätsmanagementsystem unterstützt die operativen Abläufe. Im klimatisierten Messraum stehen vier Zeiss-3D-Messmaschinen, Hommel-Messmaschinen und eine Auswuchtstation für Endkontrolle und laufende Qualitäts sicherung zur Verfügung.
| Nachweis | Tübingen-Hirschau |
|---|---|
| ISO 9001 |
Firmengeschichte
- 1954
Gründung als Waiblinger & Braun; Beginn mit Patentanmeldung für elektrische Viehstriegel und Auftragsfertigung im elterlichen Keller in der Eberhardstrasse 43 in Tübingen
- 1964
Umzug in das ehemalige Schulgebäude in Hirschau; Eintragung ins Handelsregister als Waiblinger & Braun OHG mit Otto Braun und Günther Waiblinger
- 1968
Otto Braun übernahm die Gesellschaft als Alleininhaber
- 1974
Umzug in das neu gebaute Fertigungs- und Bürogebäude im Industriegebiet Rittweg mit 8 Mitarbeitern; Kunden wie ZF Friedrichshafen, MBB, Mahle und Daimler-Benz gewonnen
- 1993
Joachim Braun wurde Inhaber der Firma Waiblinger & Braun
- 1994
An- und Umbau, Einführung neuer Technologien, Intensivierung des Eigenprodukts Schleifscheibenaufnahmen
- 1999
Neubau auf dem Nachbargrundstück Rittweg 63
- 2004
wabra wurde ausbildender Betrieb für Industriemechaniker
- 2005
Erstzertifizierung des Qualitätsmanagementsystems nach DIN EN ISO 9001 durch DEKRA Intertek Certification GmbH
- 2006
Klimatisierung des Stammgebäudes Rittweg 59; Erweiterung des Lagers
- 2008
Erweiterung der Fertigung; Übertragung der Geschäftstätigkeit auf die neugegründete wabra gmbh mit Joachim Braun als Geschäftsführer und Alleingesellschafter
- 2012
Erweiterung der Gebäudefläche um 500 m² (Schnellfertigung, Lehrlingsausbildung, Lager)
- 2017
Verdopplung der Verwaltungsfläche durch Anbau; Erweiterung von Konstruktion und CAD
