Hersteller von Schaltschrankleergehäusen und kundenspezifischen Maschinenverkleidungen aus Stahlblech und Edelstahl
Waidner GmbH
Mönchengladbach (DE) · Istanbul (TR)Neu auf Amplifa
Über die Waidner GmbH
Die Waidner GmbH ist ein 1951 in Mönchengladbach gegründetes Familienunternehmen der Blechbearbeitungsindustrie und fertigt Schaltschrankleergehäuse, Klemmenkästen, Wandgehäuse, Kompakt- und Standschränke, Reihenschränke, Pulte sowie kundenspezifische Maschinenverkleidungen. Die Fertigung erfolgt in moderner CNC-Blechbearbeitung mit vorwiegend Maschinen aus dem Hause Trumpf, unter anderem vollautomatischen Stanzfertigungszellen mit Blechlagersystem, CNC-Abkanttechnik, CNC-Bolzenschweißtechnik und einer CNC-Schäumanlage für Türdichtungen. Werkstoffe sind Stahlblech (lackiert RAL 7035 oder verzinkt) sowie Edelstahl 1.4301 und 1.4404. Das Leistungsspektrum umfasst Konstruktion mit 3D-CAD (CATIA V5), Machbarkeitsstudien, Prototypenbau, Oberflächenfinishing wie Nasslackierung und Pulverbeschichtung, Schaltschrankklimatisierung sowie Montage in Takt- und Fließfertigung. Abnehmer stammen aus Maschinen- und Anlagenbau, Elektrotechnik, Automotive, IT und Telekommunikation; die Produkte sind weltweit im Einsatz. Mit der 2005 gegründeten Waidner Teknik Ltd. in Istanbul besteht ein zusätzlicher Produktions- und Vertriebsstandort.
- Standort
- Mönchengladbach
- Verfahren
- Blechbearbeitung / Schaltschrankfertigung (Stanzbearbeitung), Abkanten (Abkanttechnologie, CNC), Bolzenschweißen (CNC), Schweißen (Roboter-Schweißtechnologie, geplant), Schäumen von Dichtungen (CNC Schäumanlage für Schaltschranktürdichtungen), Nasslackierung, Pulverbeschichtung, Edelstahloberflächenbehandlung
- Werkstoffe
- Stahlblech, lackiert (RAL 7035 Struktur), Edelstahl V2A, Edelstahl V4A, Stahlblech verzinkt (Montageplatte), PU (geschäumte Dichtung), Kunststoff (Schaltplantasche SPK), Kupfer (CU-Flachlitze Erdungsband, tauchverzinnt), Stahlblech verzinkt
- Gegründet
- 1951
- Branchen
- Maschinen- und Anlagenbau, Elektrotechnik, Automotive, IT, Telekommunikation, Papiermaschinen
- 01
Konstruktion (3D-CAD CATIA V5)
- 02
Machbarkeitsstudie und Kostenanalyse
- 03
CNC-Stanzbearbeitung
- 04
Abkanten
- 05
Bolzenschweißen
- 06
Schäumen der Dichtungen
- 07
Oberflächenfinishing (Lackierung/Pulverbeschichtung)
- 08
Endmontage
- 09
Logistik (Just in time, Kanban)
Werkstoffe und Verfahren
Stahlblech, lackiert (RAL 7035 Struktur)
Standardwerkstoff der Gehäusereihen in 1,5–2 mm mit Pulver- oder Nasslackierung.
Stahlblech verzinkt
Werkstoff für Montageplatten in Wandgehäusen und Schränken.
Edelstahl V2A (AISI 304)
Edelstahlausführung der Gehäuse für anspruchsvolle Umgebungen.
Edelstahl V4A (AISI 316)
Edelstahlausführung auf Anfrage für korrosionsbeanspruchte Anwendungen.
Polyurethan (geschäumte Dichtung)
CNC-geschäumte Türdichtungen für IP65-Schutzart der Gehäuse.
Kupfer (CU-Flachlitze, tauchverzinnt)
Erdungsbänder und Erdungskabel im Systemzubehör.
Kunststoff (Schaltplantasche)
Zubehörkomponenten aus Kunststoff für Gehäuseausstattung.
Standorte
Mönchengladbach
DEHauptsitz, Produktion (Industriegebiet Güdderath)
- Stückgewicht / Größe
- Großgehäuse bis 2400×2400×1200 mm
- Losgröße
- Serien ab 200 Stück
- Werkstoffe
- Stahlblech, Edelstahl 1.4301/1.4404

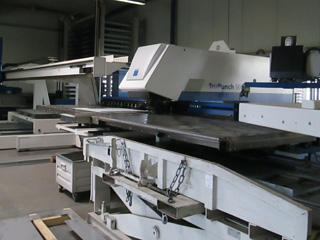

- Trumpf Trumatic 235
- Trumpf vollautomatische Stanzfertigungszelle mit Blechlagersystem
- Trumpf TRUPUNCH 5000 FMC
- EHT CNC-Gesenkbiegepresse
- CNC-Bolzenschweißanlage
- CNC-Schäumanlage für Türdichtungen
- Halbautomatische Montagelinie (Wai-Tec)
Istanbul
TRProduktion und Vertrieb (Waidner Teknik Ltd., gegr. 2005)
- Werkstoffe
- Stahlblech, Edelstahl
- Blechfertigung (Trumpf-Maschinen)
Bauteile und Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Blechbearbeitung / Schaltschrankfertigung (Stanzbearbeitung)Umformung | – | – | – | ab 200 Stück (Serien) | Stahlblech, Edelstahl |
| Abkanten (Abkanttechnologie, CNC)Umformung | – | – | – | – | Stahlblech, Edelstahl |
| Bolzenschweißen (CNC)Fügen | – | – | – | – | Stahlblech |
| Schweißen (Roboter-Schweißtechnologie, geplant)Fügen | – | – | – | – | Stahlblech |
| Schäumen von Dichtungen (CNC Schäumanlage für Schaltschranktürdichtungen)Kunststoff | – | – | – | – | PU (Polyurethan-Dichtung) |
| NasslackierungOberfläche | – | – | – | – | Stahlblech |
| PulverbeschichtungOberfläche | – | – | – | – | Stahlblech |
| EdelstahloberflächenbehandlungOberfläche | – | – | – | – | Edelstahl |
| Montage (Endmontage Schaltschranksysteme, halbautomatische Montagelinie)Montage | – | 2400 mm (B) / 2400 mm (H) / 1200 mm (T) × 2400 mm × 2400 mm | – | 200 Stück | Stahlblech, Edelstahl |
| Konstruktion / Engineering (3D-CAD CATIA V5, Machbarkeitsstudien, Prototypenbau)Engineering | – | – | – | – | – |
| Herstellung von Schaltschrankleergehäusen (Klemmenkästen, Wandgehäuse, Kompaktschränke,Umformung | – | – | – | – | Stahlblech (1,5–2 mm), Edelstahl 1.4301 (V2A), Edelstahl 1.4404 (V4A) |
7 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Gesenkbiegepresse (CNC) | EHT | – | – | 1983 | Mönchengladbach |
| CNC-Stanzmaschine (Trumatic) | Trumpf Trumatic 235 | – | – | 1986 | Mönchengladbach |
| Vollautomatische Fertigungszelle Stanzbearbeitung mit automatischem Blechlagersystem | Trumpf | – | – | 1998 | Mönchengladbach |
| Vollautomatisierte Stanzmaschine FMC | Trumpf TRUPUNCH 5000 FMC | – | – | 2009 | Mönchengladbach |
| CNC-Bolzenschweißanlage | – | – | – | 2009 | Mönchengladbach |
| CNC Schäumanlage (Dichtungen) | – | – | – | 2009 | Mönchengladbach |
| Halbautomatische Montagelinie für Gehäuse | Wai-Tec (Waidner Gruppe) | 1 | Klemmenkästen B150xH150xT80 bis Großgehäuse B2400xH2400xT1200 mm | 2013 | Mönchengladbach |
Zusatzleistungen
Unternehmenshistorie
- 1951
Gründung am 10. April durch Heinrich Waidner als Schlossereibetrieb mit Reparaturarbeiten für die Textilindustrie.
- 1964
Entwicklung des ersten Schaltschrankleergehäuses durch Heinz-Dieter Waidner; Umstellung auf reine Blechbearbeitung.
- 1972
Beginn der Konstruktion und Fertigung von Maschinenverkleidungen als zweite Produktsparte.
- 1983
Einstieg in die CNC-Fertigung mit einer EHT Gesenkbiegepresse.
- 1986
Investition in eine Trumatic 235 (Trumpf); Umstellung der Stanztechnologie auf CNC.
- 1988
Erste Messeteilnahme an einer Steuerungstechnik-Messe in den Niederlanden.
- 1991
Erstmalige Ausstellerteilnahme an der Hannover Messe Industrie (bis 1999).
- 1993
Vorstellung der Produktreihen KL/SK/RS und Beginn der Zusammenarbeit zur Schaltschrankklimatisierung.
- 1996
Firmenneubau im Industriegebiet Güdderath mit ca. 3.000 m² Produktionsfläche.
- 1998
Erste vollautomatische Stanzfertigungszelle (Trumpf) mit Blechlagersystem; Erweiterungsbau für Endmontage und Lager.
- 2002
Beginn internationaler Aktivitäten mit Marktrecherchen in der türkischen Blechbearbeitungsindustrie.
- 2005
Gründung der Waidner Teknik Ltd. in Istanbul als Produktions- und Vertriebsgesellschaft.
- 2006
Aufbau einer Konstruktionsabteilung mit Einführung von 3D-CATIA V5.
- 2009
Investition in TRUPUNCH 5000 FMC, zusätzliche Abkanttechnik, CNC-Bolzenschweißtechnik und CNC-Schäumanlage.
- 2012
Umstrukturierung nach Generationswechsel; Überarbeitung des Reihenschranksystems RS/RSE und erster elektronischer Katalog.
- 2013
Installation einer halbautomatischen Montagelinie für Gehäuse durch Wai-Tec; Automatisierung der Montage.
