Sondermaschinen und Anlagen für Drucken, Lackieren und Beschichten – inklusive eigener CNC-Fertigung, Baugruppen- und Montageservice.
WDB Systemtechnik GmbH
EngerNeu auf Amplifa
Über WDB Systemtechnik
Die WDB Systemtechnik GmbH mit Sitz in Enger (Ostwestfalen-Lippe) ist ein inhabergeführtes, mittelständisches Unternehmen im Maschinen- und Anlagenbau und seit 2021 Teil der Jagenberg Gruppe. Das Unternehmen fertigt Sondermaschinen und Anlagen für das Drucken, Lackieren und Beschichten, darunter Inkjet-Digitaldruckmaschinen, Flexodruckmaschinen, Tiefdruckmaschinen mit Prägewerken für die Dekorindustrie, Rotationsstanzmaschinen, Rollenschneid- und Wickelmaschinen sowie Hülsenschneider. Neben kompletten Anlagen und Einzelaggregaten bietet WDB CNC-Lohnfertigung nach Zeichnung, Baugruppenfertigung, Konstruktion (AutoCAD, Inventor), Steuerungstechnik (SPS S7, Schaltschrankbau) sowie Montage und Verlagerung von Produktionsanlagen. Die eigene mechanische Fertigung umfasst rund 1.000 qm, die Montagefläche 2.000 qm; bearbeitet werden überwiegend Stahl sowie Kunststoffe wie Polyamid-Kunstdarm und Papphülsen. Kunden stammen aus der Etiketten-, Dekor-, Druck-, Folien-, Verpackungs-, Papier- und pharmazeutischen Industrie.
- Standort
- Enger
- Verfahren
- CNC Lohnfertigung / Teilefertigung nach Zeichnung, CNC Drehen, Konventionelles Drehen, CNC Fräsen, Schweißen (MIG-MAG, WIG, Pulsschweißen), Nutenräumen, Konventionelles Bohren (Radialbohren), Pressumformung
- Werkstoffe
- Stahl, Polyamid Kunstdarm, Papphülsen, Etiketten, Folien, Papier, Verpackungsmaterialien
- Branchen
- Papierindustrie, Folienindustrie, Druckindustrie, Etikettenindustrie, Dekorindustrie, Verpackungsindustrie
- 01
Konstruktion (2D/3D-CAD)
- 02
CNC-Drehen
- 03
CNC-Fräsen
- 04
Bohren/Nutenräumen
- 05
Schweißen
- 06
Baugruppenfertigung
- 07
Steuerungsbau (SPS, Schaltschrank)
- 08
Montage
- 09
Verlagerung und Modernisierung von Anlagen
Werkstoffe und Verfahren
Stahl
Werkstoff für CNC-Zerspanung, Schweißkonstruktionen und Maschinenrahmen bis 6.000 x 6.000 x 1.500 mm.
Polyamid Kunstdarm
Bahnmaterial, das auf Flexodruck- und Digitaldruckmaschinen von WDB bedruckt wird.
Papphülsen
Werkstoff für die Konfektionierung auf Hülsenschneid- und Kernschneidemaschinen.
Standorte
Enger
DEHauptsitz mit mechanischer Fertigung (ca. 1.000 qm) und Montage (2.000 qm)
- Werkstoffe
- Stahl, Kunststoff
- CNC-Drehmaschinen Gildemeister CTX-400-E, CTX-400 S2, CTX-500 S2 (ø 680 x 1.000 mm)
- CNC-Fräsmaschine W4200-CNC (x 4.200 / y 1.400 / z 1.300 mm)
- CNC-Fräsen Hedelius CB70-3200, BC100-2500, RS80-K2300 (5-Achsen)
- CNC-Fräsen Mikron UMC-600 (5-Achsen), VC-750
- Nutenräummaschine bis 80 mm Tiefe
- Radialbohrmaschinen Breda R45-1210, Donau DR-23, DR-32
- Schweißanlagen MIG/MAG 400 A, WIG 200 A, Puls 270 A
- Presse 80 Tonnen
- Hallenkran bis 5.000 kg

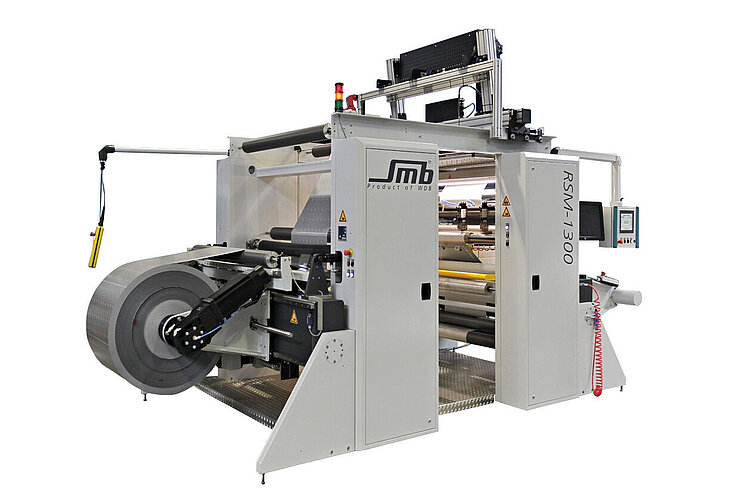

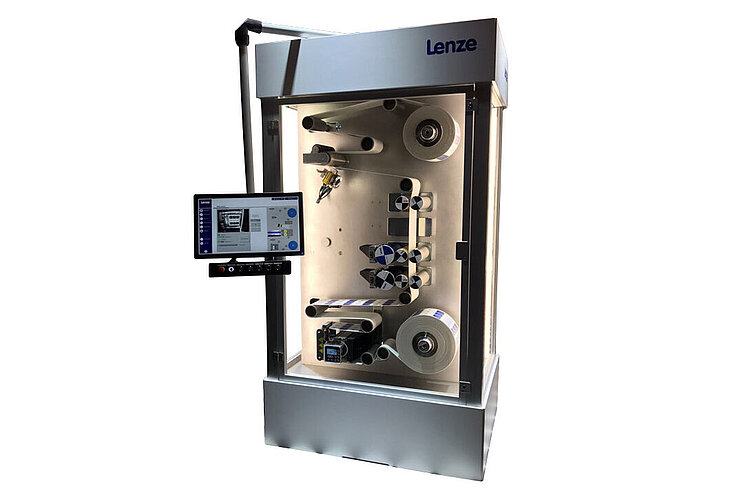

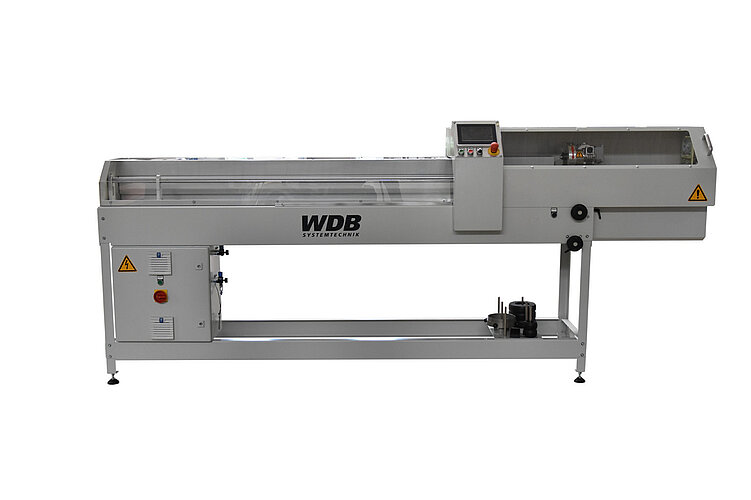

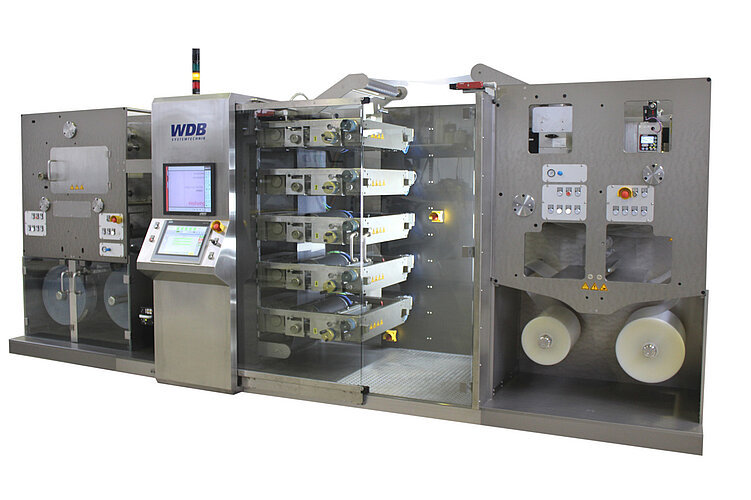

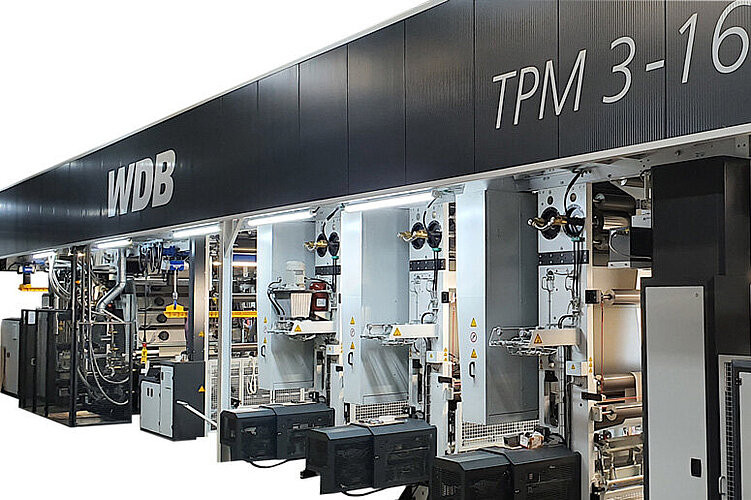

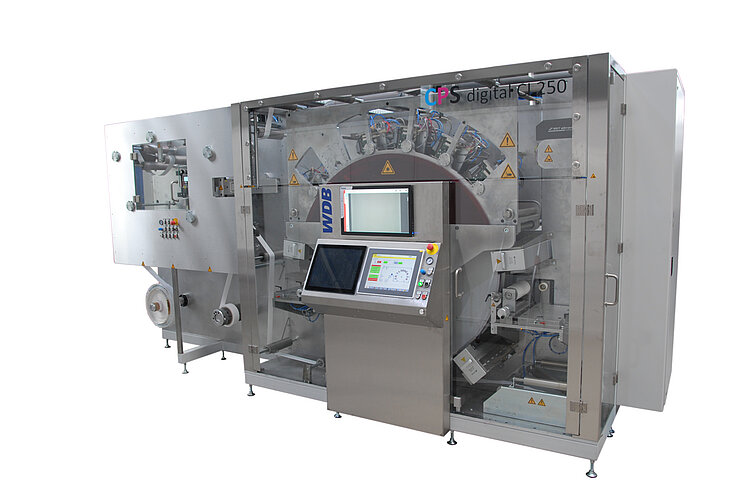

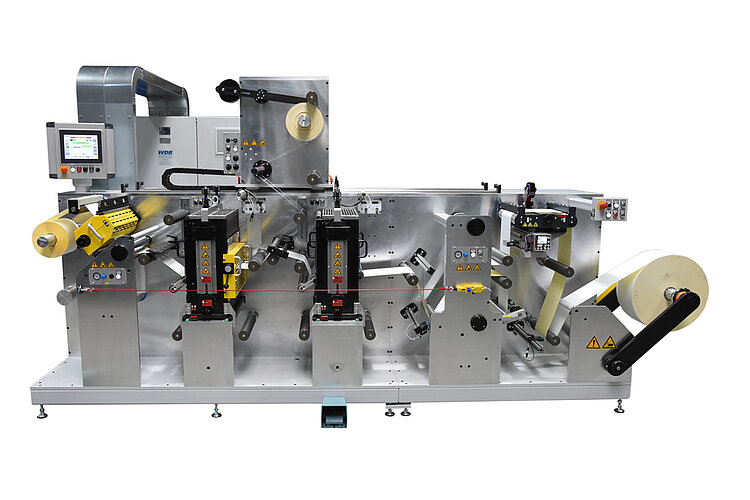

Bauteile und Maschinen

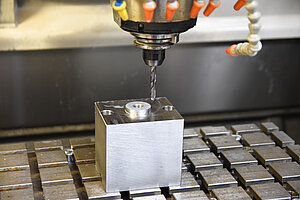

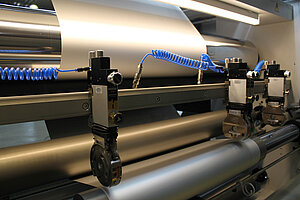

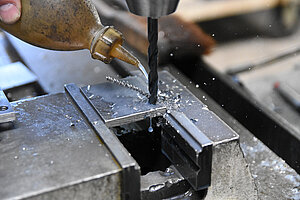

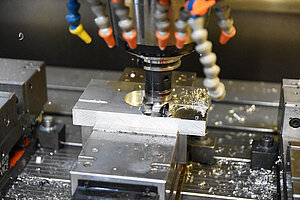

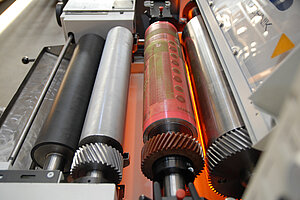

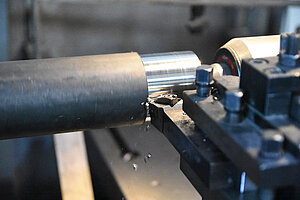

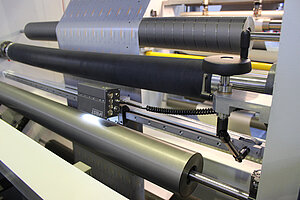

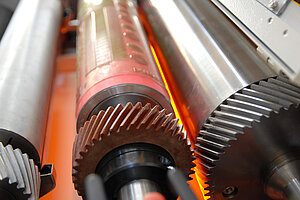

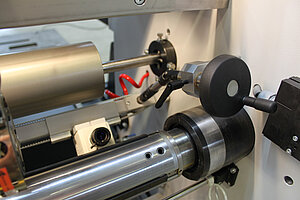

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC Lohnfertigung / Teilefertigung nach ZeichnungZerspanung | – | – | – | – | – |
| CNC DrehenZerspanung | – | 1.000 mm × ø 680 mm | – | – | Stahl |
| Konventionelles DrehenZerspanung | – | 3.500 mm × ø 500 mm | – | – | – |
| CNC FräsenZerspanung | – | 4.200 mm × 1.400 mm × 1.300 mm | – | – | – |
| Schweißen (MIG-MAG, WIG, Pulsschweißen)Fügen | – | 6000 mm × 6000 mm × 1500 mm | – | – | Stahl |
| NutenräumenZerspanung | – | 80 mm | – | – | – |
| Konventionelles Bohren (Radialbohren)Zerspanung | – | ø 50 mm in Stahl | – | – | Stahl |
| PressumformungUmformung | – | – | – | – | – |
| Baugruppenfertigung / Maschinenbau nach KundekonstruktionMontage | – | – | – | – | – |
| Konstruktion (2/3D-CAD, AutoCAD, Inventor) und Steuerungstechnik (SPS S7, Schaltschrankbau)Engineering | – | – | – | – | – |
| Montageservice / Verlagerung von ProduktionsanlagenMontage | – | – | – | – | – |
| Sondermaschinenbau (Lohnfertigung, Messemaschinenbau, Roboteranwendungen, Automatisierungstechnik)Engineering | – | – | – | – | – |
| Delta Roboter Pick & Place AnwendungenMontage | – | – | – | – | – |
| Klebeband Teststation (Dauertest Druckwerk, Anstellwege auf 0,01 mm ablesbar, bis 500 m/min)Prüfung | 0,01 mm | – | – | – | – |
| Maschinen- und Anlagenbau für Drucken, Lackieren und BeschichtenEngineering | – | – | – | – | – |
| Druckmaschinen Service, Reparatur und Überholung / ModernisierungEngineering | – | – | – | – | – |
16 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Drehmaschine | Gildemeister CTX-400-E | 1 | ø 320 x 600, ø 50 / von Stange, 12-fach Revolver VDI 30, Abgreifeinrichtung, Heidenhain | – | Enger |
| CNC-Drehmaschine | Gildemeister CTX-400 S2 | 1 | ø 320 x 600, 12-fach Revolver VDI 30, Heidenhain Turn Plus | – | Enger |
| CNC-Drehmaschine | Gildemeister CTX-500 S2 | 1 | ø 680 x 1000, 12-fach Revolver VDI 40, angetriebene Werkzeuge und C-Achse, Heidenhain Turn Plus | – | Enger |
| CNC-Fräse | unbekannt W4200-CNC | 1 | x=4200 / y=1400 / z=1300, SK 40 vertikal und horizontal, 4. Achse Rundtisch ø1400, 5. Achse | – | Enger |
| CNC-Fräse | Hedelius CB70-3200 | 1 | x=3200 / y=700 / z=600, SK 40, Werkzeugwechsler 32 Plätze, Heidenhain TNC 426 | – | Enger |
| CNC-Fräse | Hedelius BC100-2500 | 1 | x=2300 / y=1000 / z=770, Werkzeugwechsler 40 Plätze / SK40, Heidenhain iTNC-530 | – | Enger |
| CNC-Fräse (5-Achsen) | Hedelius RS80-K2300 | 1 | x=2300 / y=800 / z=600, Werkzeugwechsler 30 Plätze / SK40, 5-Achsen automatischer Schwenkrundtisch | – | Enger |
| CNC-Fräse (5-Achsen) | Mikron UMC-600 | 1 | x=600 / y=600 / z=500, SK 40, Werkzeugwechsler 44 Plätze, 5. Achse automatischer Rundtisch ø 500, | – | Enger |
| CNC-Fräse | Mikron VC-750 | 1 | x=760 / y=510 / z=560, SK 40, Werkzeugwechsler 20 Plätze, Heidenhain TNC 426 | – | Enger |
| Nutenräummaschine | 4P9 – 16P9 | 1 | bis 80 mm Tiefe | – | Enger |
| Radialbohrmaschine | Breda R45-1210 | 1 | ø 50 in Stahl | – | Enger |
| Schnellradialbohrmaschine | Donau DR-23 | 1 | ø 23 in Stahl | – | Enger |
| Schnellradialbohrmaschine | Donau DR-32 | 1 | ø 32 in Stahl | – | Enger |
| Presse | – | 1 | 80 Tonnen | – | Enger |
| Hallenkran | – | 1 | bis 5.000 kg | – | Enger |
| Stapler | – | 1 | bis 4.000 kg | – | Enger |
Zusatzleistungen
Historie
- 2012
Die Smb Sondermaschinen Braunschweig fließt mit Namen, Rechten und Produkten in das Unternehmen ein.
- 2021
WDB Systemtechnik GmbH wird Teil der Jagenberg Gruppe.
