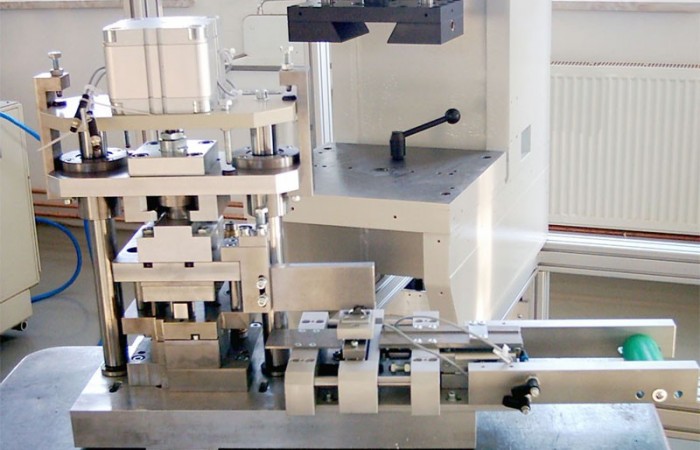

Fertigt Stanz-, Biege- und Spritzgusswerkzeuge, Vorrichtungen sowie Lohnfertigungsteile per CNC-Zerspanung, Erodieren und Wasserstrahlschneiden
Werkzeugbau Heymann GmbH

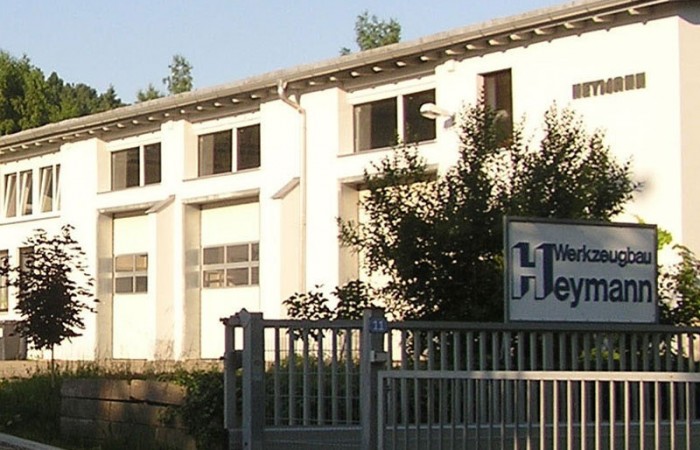

Langer Weg 11, 96515 Sonneberg (DE)Neu auf Amplifa
Wir über uns
Die Werkzeugbau Heymann GmbH ist ein 1963 von Klaus Heymann gegründetes, mittelständisches Familienunternehmen mit Sitz in Sonneberg (Thüringen). Das Unternehmen fertigt Stanz-, Biege- und Spritzgusswerkzeuge sowie Vorrichtungen nach Teilezeichnungen oder Modellen und bietet Lohnfertigung von Einzelteilen und Serien an. Das Leistungsspektrum umfasst CNC-Drehen und CNC-Fräsen, Flach- und Rundschleifen, Draht-, Senk- und Startlocherodieren, Wasserstrahlschneiden, Blechschneiden, Stanzen bis 100 t für Kleinserien, Gleitschleifen, Läppstrahlen sowie Härten von Werkzeugstählen wie 1.2842 und 1.2080. Die eigene Konstruktion erfolgt in 2D und 3D mit SolidWorks; die Programmierung für Drehen, Fräsen und Erodieren mit Mastercam. Zu den Kunden zählen Unternehmen aus Automotive, Automation, Messtechnik, Elektrotechnik und Werkzeugbau. Seit 2010 ist das Unternehmen nach DIN EN ISO 9001:2015 zertifiziert und vermisst seine Teile in einem eigenen klimatisierten Messraum.
- Standort
- Sonneberg
- Verfahren
- Werkzeugbau, Vorrichtungsbau, Wasserstrahlschneiden, CNC-Drehen, Zyklendrehen, CNC-Fräsen, Flachschleifen, Rundschleifen, Drahterodieren
- Werkstoffe
- Werkzeugstahl, Werkzeugstahl 1.2842, Werkzeugstahl 1.2080, Wasserstrahlschneiden
- Zertifikate
- DIN EN 9001, DIN EN ISO 9001:2015, ISO 9001
- Gegründet
- 1963
- Branchen
- Automotive, Automation, Messtechnik, Elektrotechnik, Werkzeugbau, Automotive (Brose, Federal-Mogul)
- 01
Eigene Konstruktion (2D/3D, SolidWorks, Mastercam)
- 02
Wasserstrahlschneiden / Blechschneiden
- 03
CNC-Drehen, CNC-Fräsen
- 04
Erodieren (Draht, Senk, Startloch)
- 05

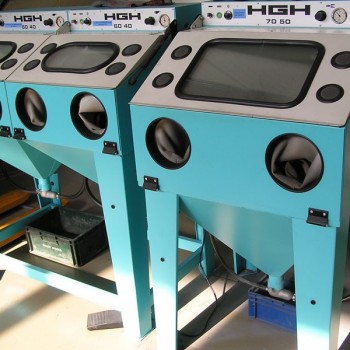

Schleifen, Gleitschleifen, Läppstrahlen
- 06
Härten
- 07
Montage/Werkzeugbau
- 08
Messtechnik / Erstmusterprüfberichte
Werkstoffe & Verfahren
Werkzeugstahl 1.2842
Wird im eigenen Betrieb gehärtet, u. a. für Werkzeuge.
Werkzeugstahl 1.2080
Wird im eigenen Betrieb gehärtet, u. a. für Werkzeuge.

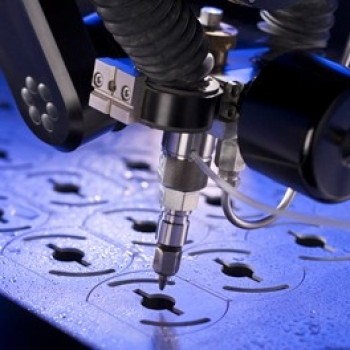

Wasserstrahlschneiden
Schneidet fast alle Materialien bis 150 mm Dicke mit Toleranz 0,05 mm.
Standorte
Sonneberg
DEHauptsitz / Produktion
- Losgröße
- Einzelteile und Kleinserien
- Werkstoffe
- Werkzeugstähle, alle zerspanbaren Werkstoffe
- OMAX Wasserstrahlschneidmaschine (X 1000 x Y 420 x Z 150)

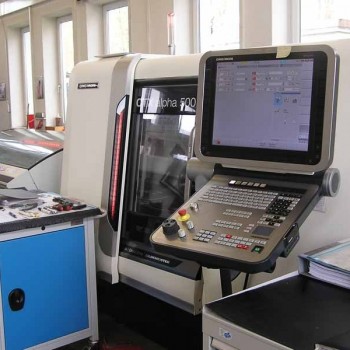

- 3 CNC-Drehbearbeitungszentren (CTX400 Serie2, CTX alpha 500, Doppelspindel)
- Weiler Zyklea Zyklendrehmaschine (Ø 300 x 1000 mm)
- CNC-Fräszentrum ECO MILL 1035V (1000 x 500 x 500 mm)

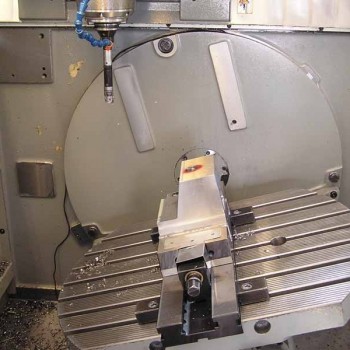

- 2 CNC-Fräszentren DMU 50M

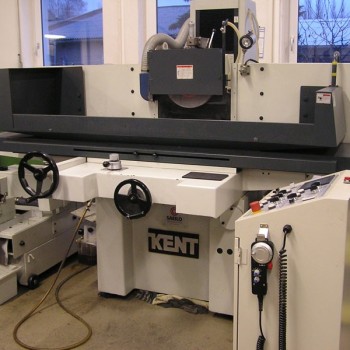

- Kent Flachschleifmaschine 400 x 800 mm

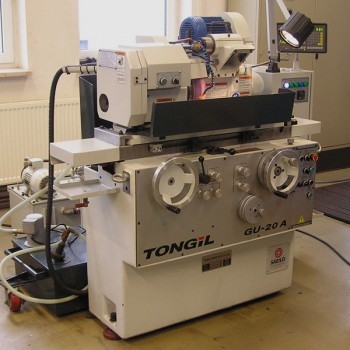

- TONGIL GU-20A Rundschleifmaschine (Ø 200 x 250 mm)

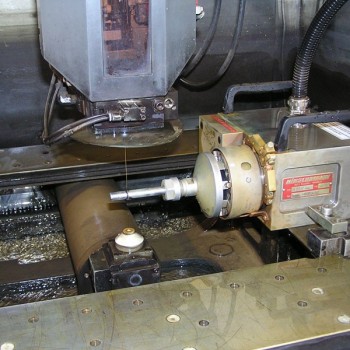

- Drahterodiermaschine FA 20 mit Rotationsspindel

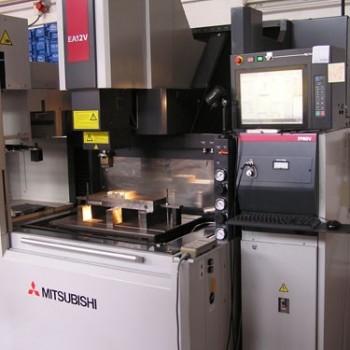

- Mitsubishi Senkerodiermaschine
- AEG Erodiermaschine M1

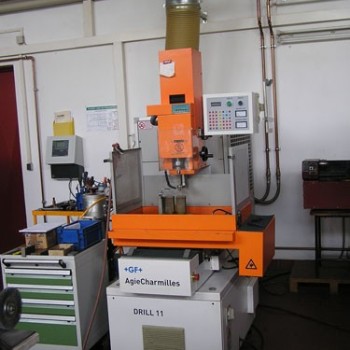

- Agie Charmilles Startlocherodiermaschine (0,5–2,0 mm)
- Spaleck Vibra Finish Trog (D 1000 mm)
- DEMAG Spritzgießmaschine 100 t

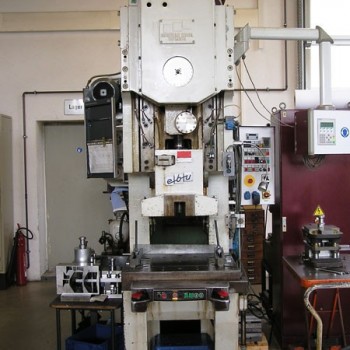

- EBU Presse 60 t
- Presse bis 100 t
Bauteile & Fertigungsverfahren

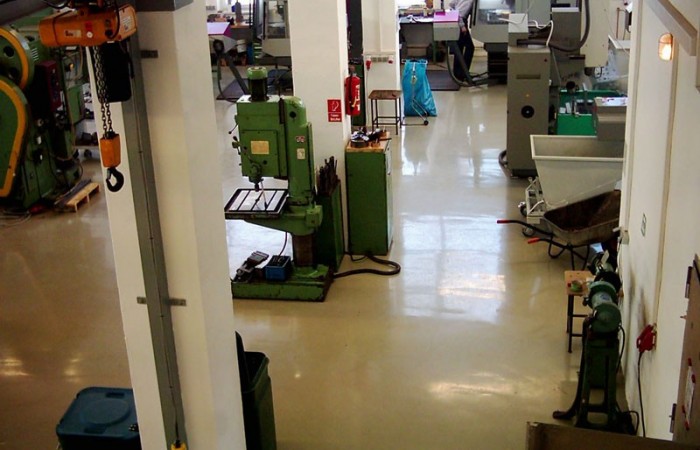

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Werkzeugbau, VorrichtungsbauWerkzeugbau | – | – | – | – | – |
| WasserstrahlschneidenZerspanung | 0,05 mm | 1200 mm (Auflagefläche Becken X 1200) × 700 mm (Becken Y 700) × 150 mm Materialdicke | – | – | fast alle Materialien |
| CNC-DrehenZerspanung | – | 400 mm | – | – | – |
| ZyklendrehenZerspanung | – | 1000 mm | – | – | – |
| CNC-FräsenZerspanung | – | 1000 mm (Verfahrweg X) × 500 mm × 500 mm | – | – | alle zerspanbaren Werkstoffe |
| FlachschleifenZerspanung | – | 800 mm × 400 mm | – | – | – |
| RundschleifenZerspanung | – | 250 mm | – | – | – |
| DrahterodierenZerspanung | – | 300 mm (Z) × 495 mm (X) × 347 mm (Y) | – | – | gehärtete Materialien |
| Drahterodieren mit RotationsspindelZerspanung | – | – | – | – | – |
| SenkerodierenZerspanung | – | 400 mm (X) × 280 mm (Y) | – | – | – |
| StartlocherodierenZerspanung | – | – | – | Startlöcher 0,5 mm – Startlöcher 2,0 mm | gehärtete Materialien |
| GleitschleifenOberfläche | – | 1000 mm (Trog D 1000 mm) | – | – | – |
| LäppstrahlenOberfläche | – | – | – | – | – |
| BlechschneidenUmformung | – | 2500 mm | – | – | – |
| StanzenUmformung | – | – | – | Kleinserien bis 100 t Presse | – |
| Stanz-, Biege- und Spritzgusswerkzeuge fertigen, VorrichtungsbauWerkzeugbau | – | – | – | – | – |
| HärtenWärmebehandlung | – | – | – | – | Werkzeugstähle wie 1.2842, 1.2080 |
| Eigene Konstruktion (2D/3D, Solid Works, Mastercam-Programmierung)Engineering | – | – | – | – | – |
| Messtechnik (Vermessen im klimatisierten Messraum, Erstmusterprüfberichte,Prüfung | – | – | – | – | – |
| Lohnfertigung Einzelteile und SerienZerspanung | – | – | – | – | – |
17 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Wasserstrahlschneidmaschine | OMAX | 1 | Verfahrwege X 1000 x Y 420 x Z 150, Auflagefläche Becken X 1200 x Y 700 | – | Sonneberg |
| CNC-Drehbearbeitungszentrum | CTX400 Serie2 | 1 | Ø 200 x 400 mm | – | Sonneberg |
| CNC-Drehbearbeitungszentrum | CTX alpha 500 | 1 | – | – | Sonneberg |
| CNC-Drehbearbeitungszentrum | mit Doppelspindel Innenraum | 1 | – | – | Sonneberg |
| Zyklendrehmaschine | Weiler Zyklea | 1 | Ø 300 x 1000 mm | – | Sonneberg |
| CNC-Fräszentrum | ECO MILL 1035V | 1 | 1000 x 500 x 500 mm | – | Sonneberg |
| CNC-Fräszentrum | DMU 50M | 2 | – | – | Sonneberg |
| Flachschleifmaschine | Kent | 1 | 400 mm x 800 mm | – | Sonneberg |
| Rundschleifmaschine | TONGIL GU-20A | 1 | Ø 200 x 250 mm | – | Sonneberg |
| Drahterodiermaschine | FA 20 | 1 | X 495 x Y 347 x Z 300 | – | Sonneberg |
| Drahterodiermaschine mit Rotationsspindel | – | 1 | – | – | Sonneberg |
| Senkerodiermaschine | Mitsubishi | 1 | X 400 x Y 280, Aufspannfläche 640 x 400 | – | Sonneberg |
| Erodiermaschine | AEG M1 | 1 | – | – | Sonneberg |
| Startlocherodiermaschine | Agie Charmilles | 1 | Startlöcher 0,5 mm - 2,0 mm | – | Sonneberg |
| Gleitschleifanlage (Rundvibrator) | Spaleck Vibra Finish Trog | 1 | D 1000 mm | – | Sonneberg |
| Spritzgießmaschine | DEMAG 100t | 1 | Säulenabstand 400 | – | Sonneberg |
| Presse | EBU 60t | 1 | – | – | Sonneberg |
Zusatzleistungen
Referenzkunden
Qualität & Zertifizierung
Die Qualitätsüberwachung erfolgt durch Vermessen im eigenen klimatisierten Messraum, einschließlich Erstmusterprüfberichten, Einzel- und Serienteilmessung sowie statistischer Auswertung von Messergebnissen.
| Nachweis | Sonneberg |
|---|---|
| ISO 9001 |
Historie
- 1963
Gründung durch Klaus Heymann
- 1993
Übergabe der Firma an Sohn Claus-Peter Heymann
- 2000
Erstzertifizierung nach DIN EN ISO 9001
- 2004
Umzug in neue Geschäftsräume, Langer Weg 11, Sonneberg
- 2010
Zertifizierung nach DIN EN ISO 9001:2015
- 2011
Umfirmierung zur Werkzeugbau Heymann GmbH
