Fertigung von Spritzgieß- und Schnittwerkzeugen, CNC-Zerspanung und Konstruktion in Gillersdorf
Werkzeugbau-Langbein GmbH
Großbreitenbach OT Gillersdorf, DENeu auf Amplifa
Über Werkzeugbau Langbein
Die Werkzeugbau-Langbein GmbH ist ein mittelständischer Werkzeugbau mit Standort in Großbreitenbach, Ortsteil Gillersdorf (Thüringen). Das Unternehmen fertigt seit 1992 Spritzgießwerkzeuge, Schnittwerkzeuge, Folgeverbundwerkzeuge, Bihlerwerkzeuge und Baugruppen bis ca. 700 x 1000 mm und ca. 4 t Gewicht. Die Kernkompetenz liegt im CNC-Fräsen in 3-, 3+1- und 5-Achs-Bearbeitung, ergänzt durch Senkerodieren, Drahterodieren, Drehen, Schleifen, Laserschweißen, Tuschieren, Stanzen sowie Messen und Digitalisieren. Eigene 3D-CAD-Konstruktion inklusive Zeichnungsableitung und Lohnkonstruktion begleitet Projekte von der Idee bis zur Fertigung; Werkzeuge können hausintern gemustert, Nullserien gefertigt und EMPB erstellt werden. Zusätzlich bietet Langbein Werkzeugreparatur, Optimierung, Überholung und Änderung – auch ohne Dokumentation – sowie Einzelteil- und Kleinserienfertigung und Lohnfertigung. Auf über 800 m² verteilt auf zwei Werkshallen beliefert das Unternehmen Kunden aus Werkzeugbau, Automobilindustrie, Glasindustrie, Messmittelindustrie, Medizintechnik, Aerospace und Werbeindustrie im In- und Ausland.
- Standort
- Großbreitenbach OT Gillersdorf
- Verfahren
- Werkzeugbau (Spritzgießwerkzeuge, Schnittwerkzeuge, Folgeverbundwerkzeuge, Bihlerwerkzeuge), Spritzgießwerkzeuge fertigen, mustern, Nullserien, EMPB, Konstruktion (CAD, 3D), CNC-Fräsen (3-Achs, 3+1-Achs, 5-Achs), 5-Achsbearbeitung, Senkerodieren, Drahterodieren, Drehen (Zyklen- und Konventioneldrehmaschinen)
- Werkstoffe
- Werkzeugstahl, Kunststoff, Blech
- Zertifikate
- EMPB-Erstellung, Eigenes Mustern / Nullserien, Messen / Digitalisieren
- Gegründet
- 1992
- Branchen
- Werkzeughersteller aller Bereiche, Automobilindustrie, Glasindustrie, Messmittelindustrie, Medizintechnik, Aerospace
- 01

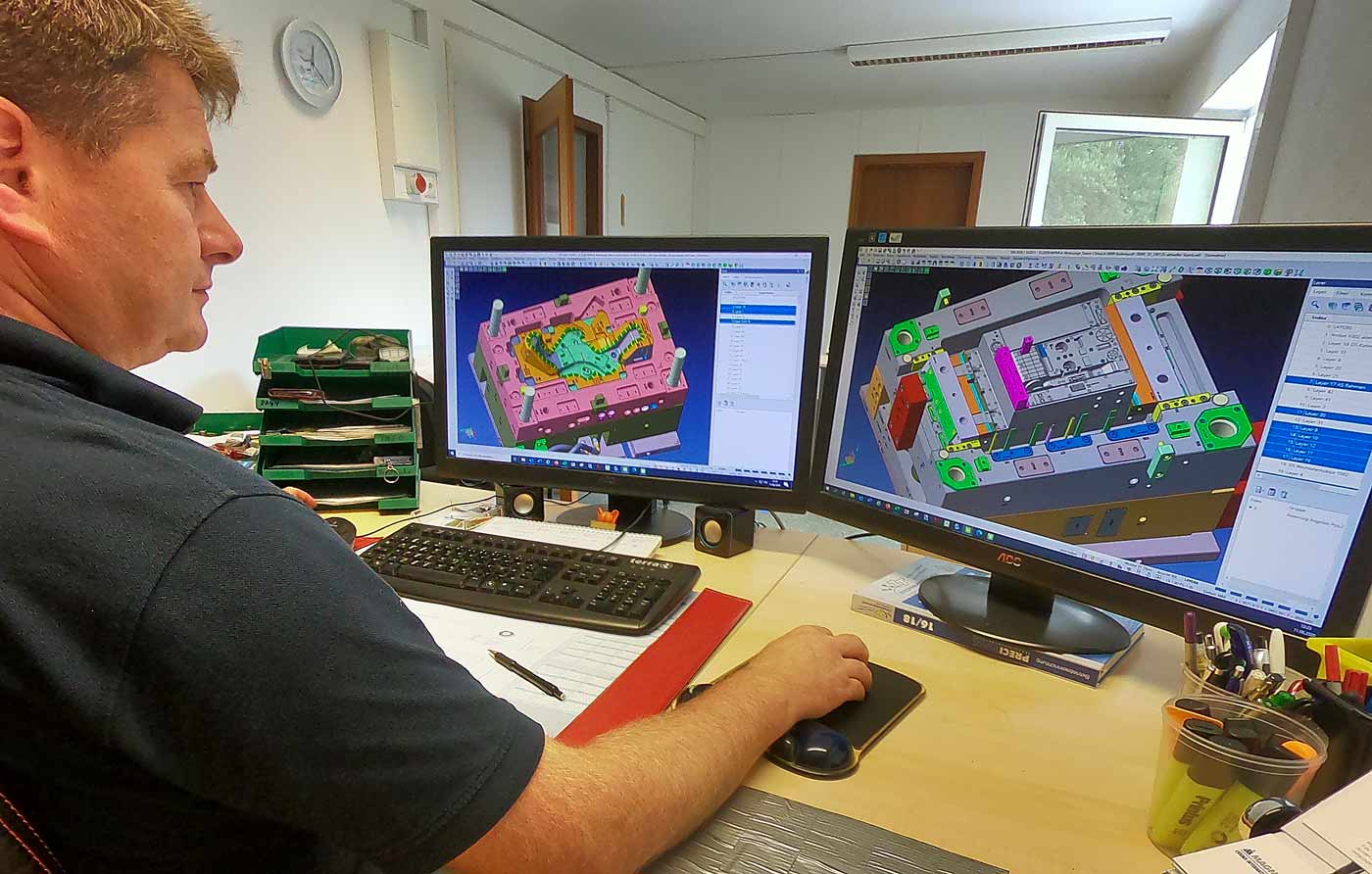

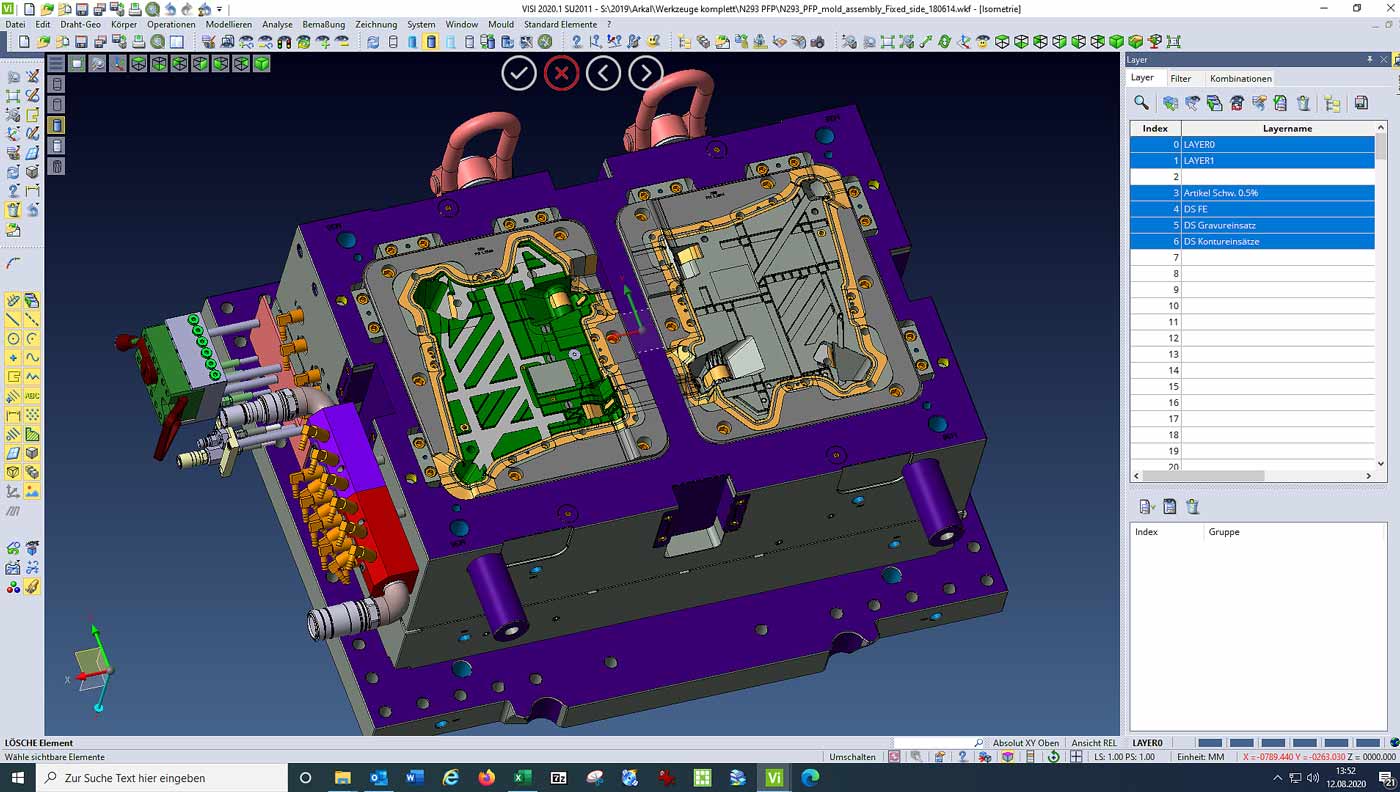

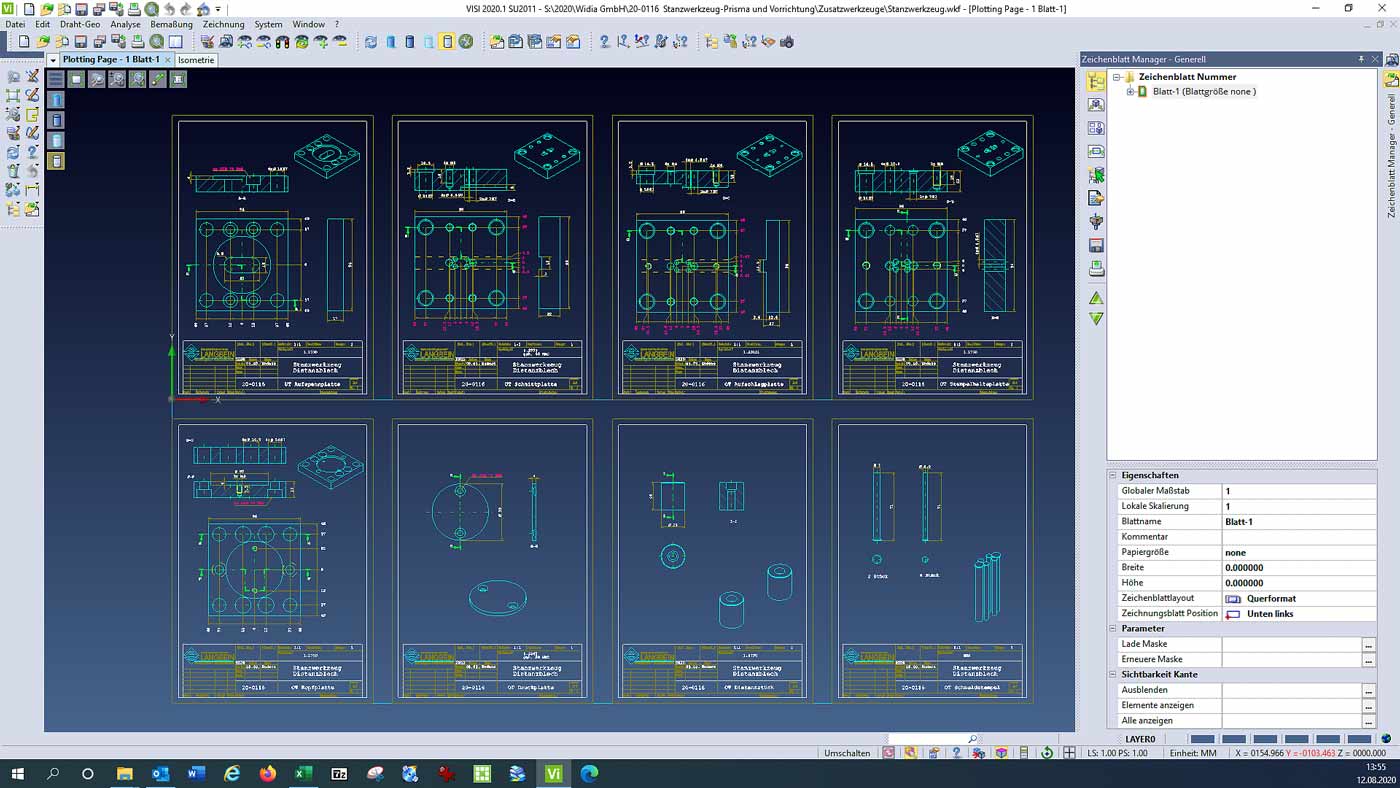

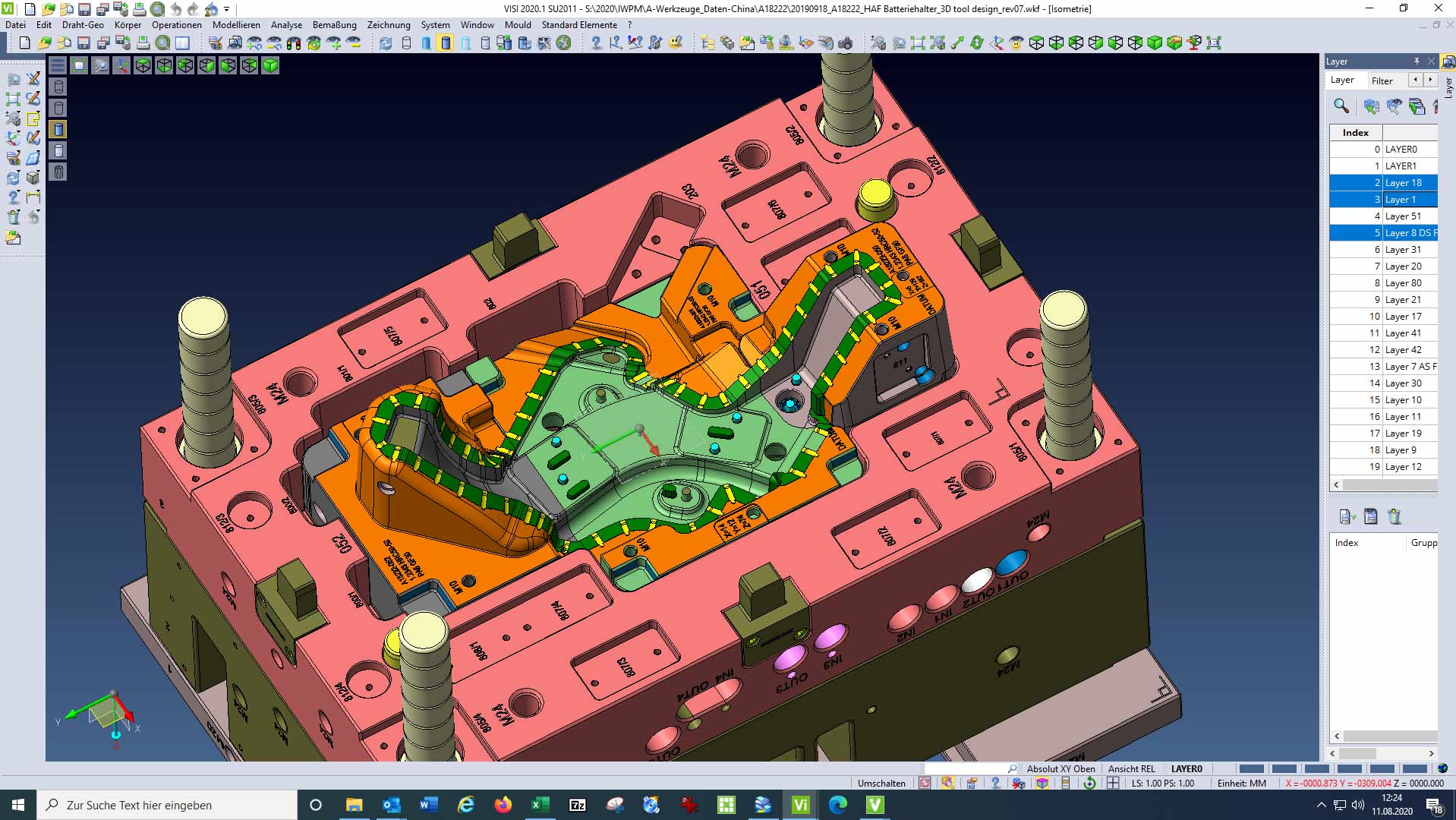

Konstruktion (CAD 3D, Zeichnungsableitung)
- 02

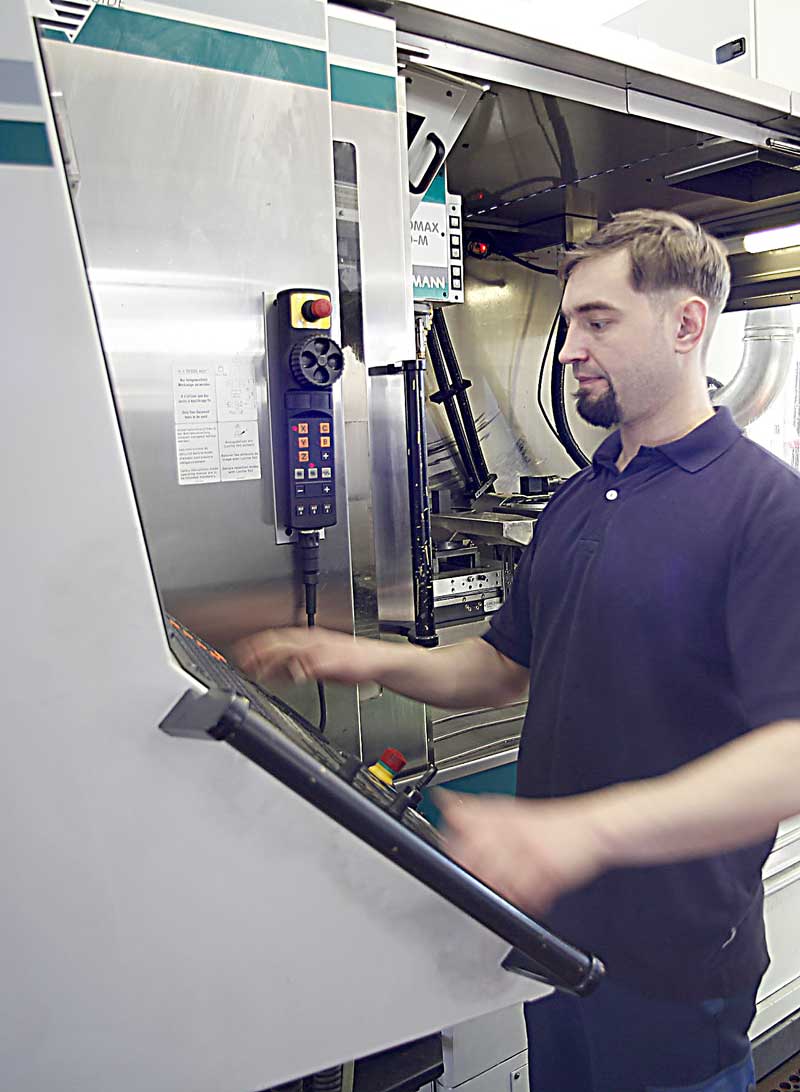

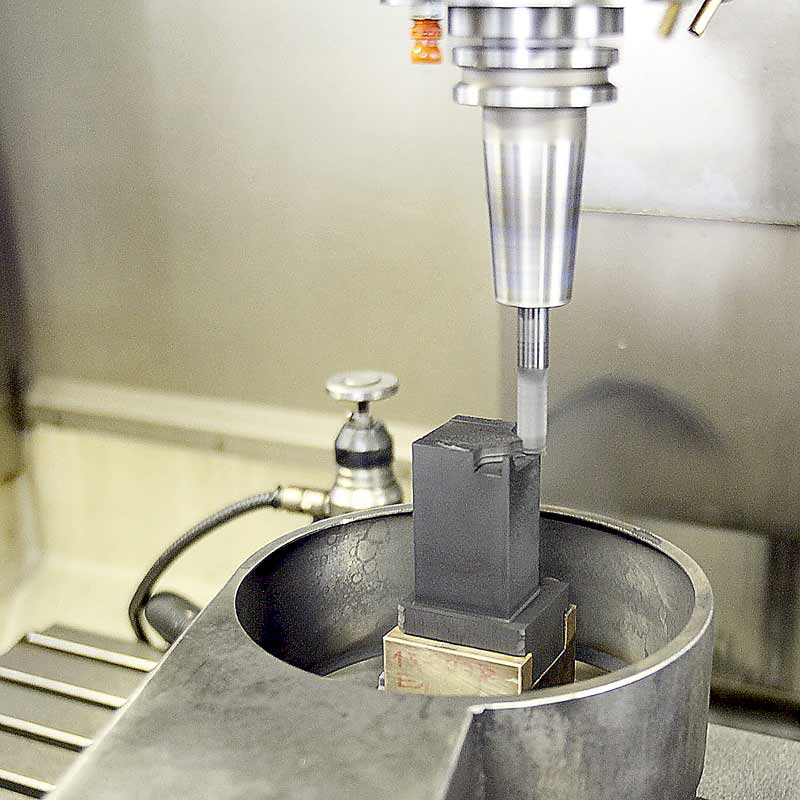

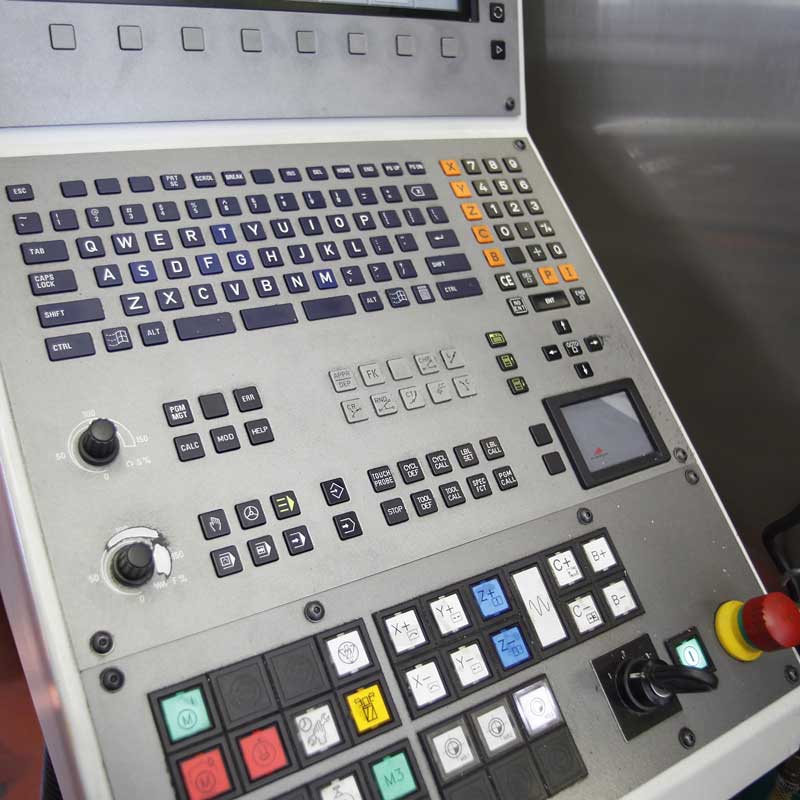

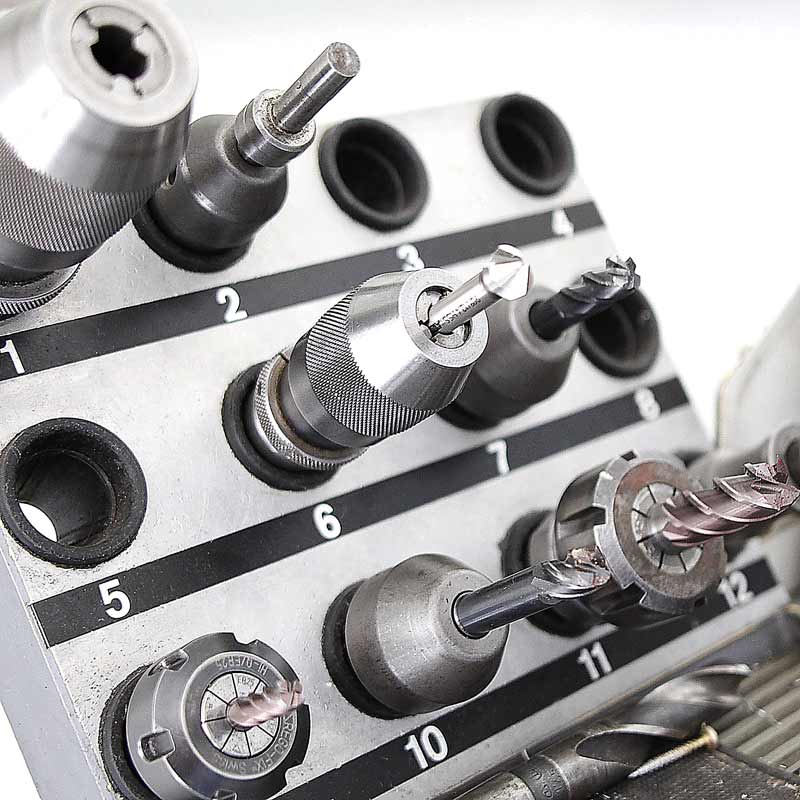

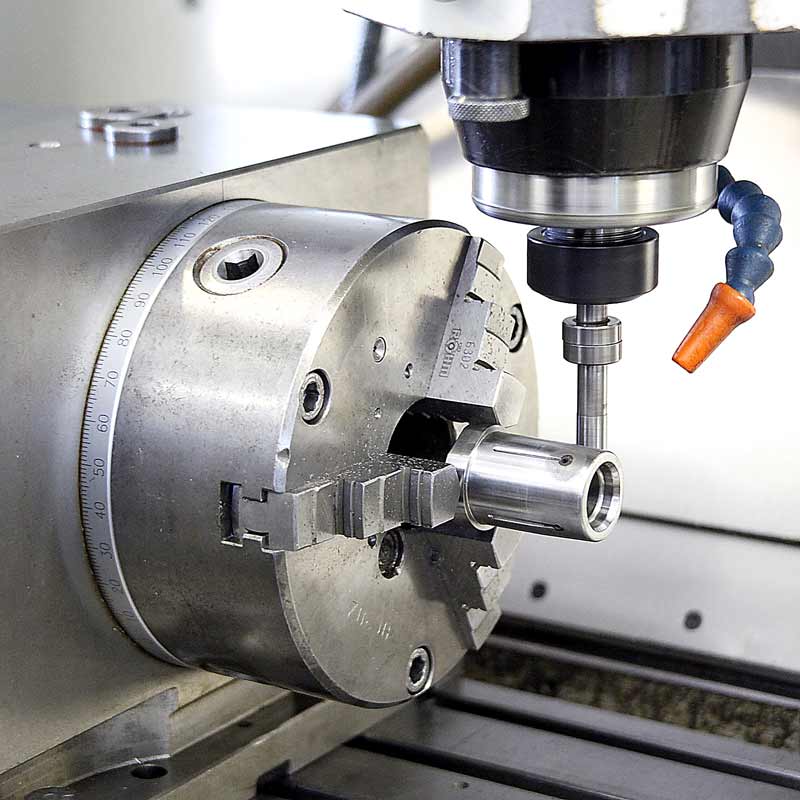

CNC-Fräsen 3-/3+1-/5-Achs
- 03

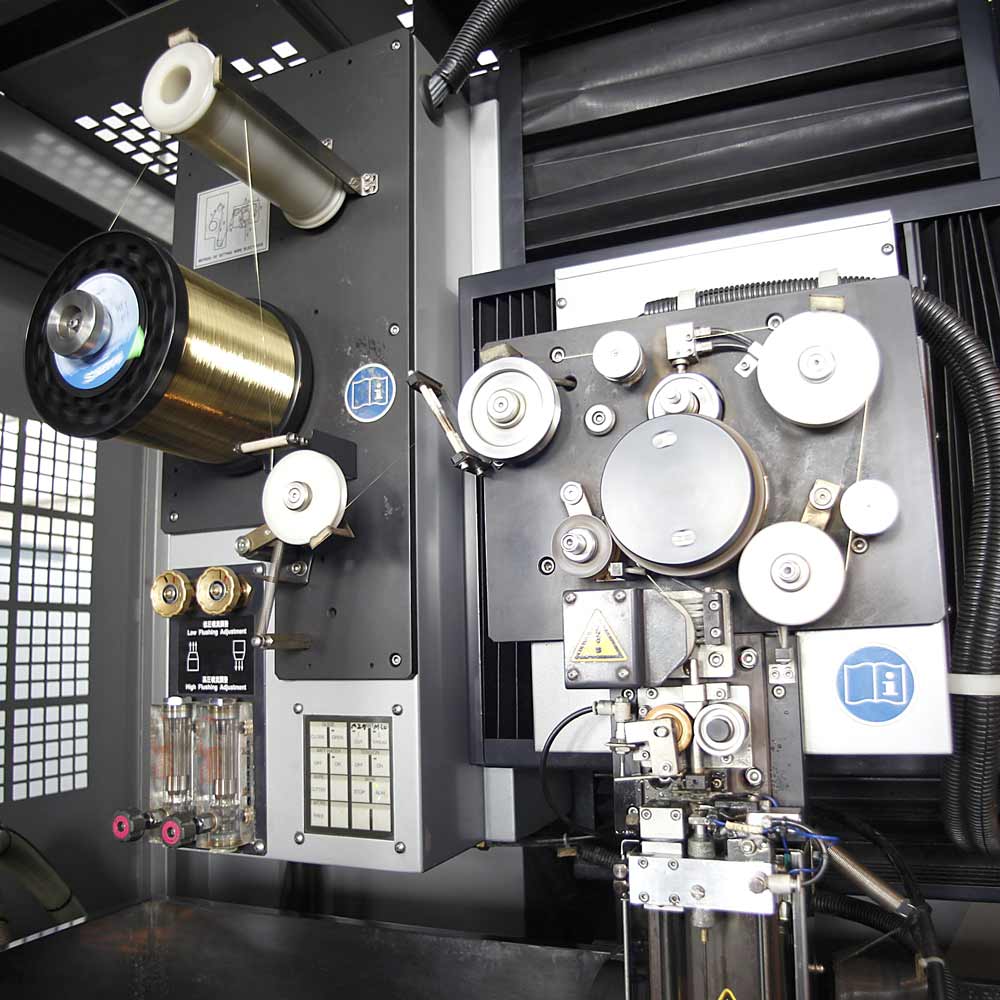

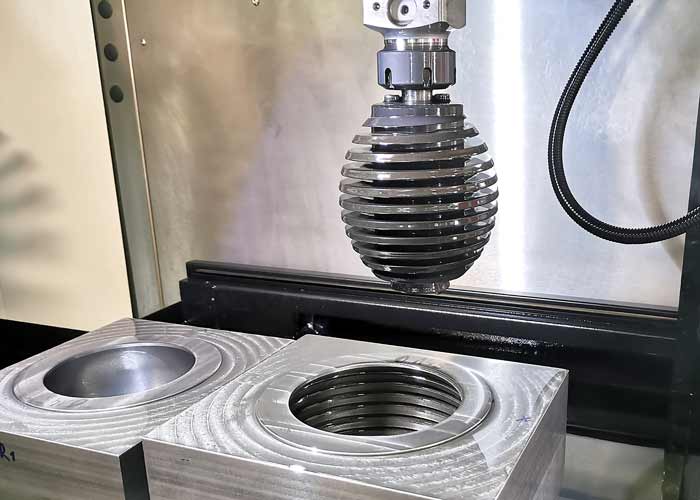

Erodieren (Senkerodieren, Drahterodieren)
- 04

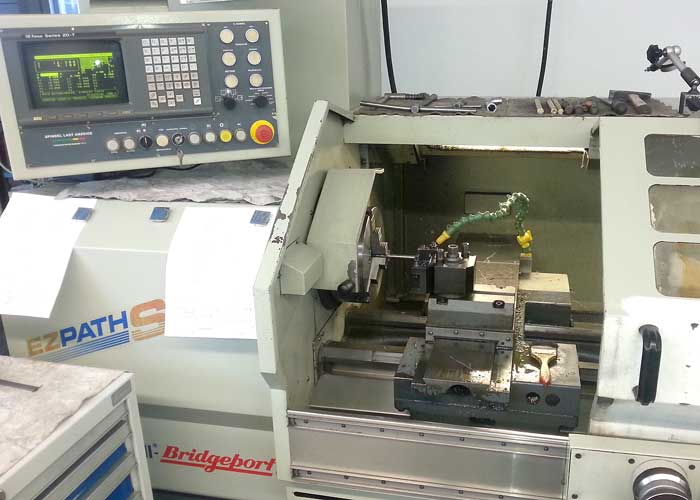

Drehen
- 05

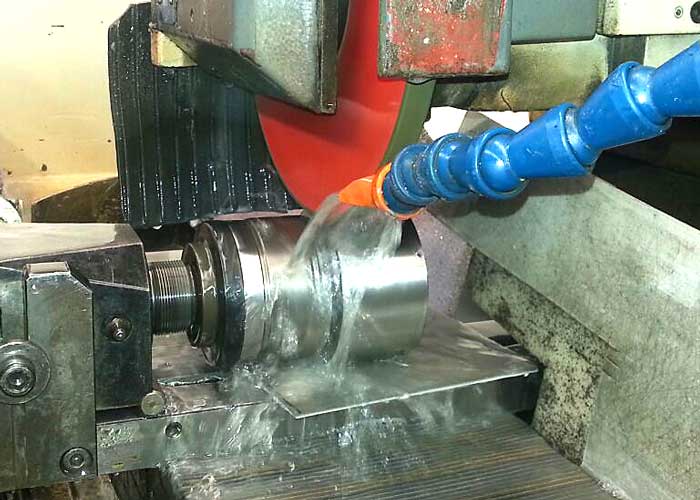

Schleifen
- 06
Laserschweißen/Schweißen
- 07
Tuschieren
- 08
Mustern, Nullserien, EMPB
- 09
Werkzeugreparatur und Optimierung
Werkstoffe & Verfahren
Werkzeugstahl
Werkstoff für Spritzgieß-, Schnitt- und Folgeverbundwerkzeuge sowie Baugruppen.
Kunststoff
Verarbeitet in Spritzgießwerkzeugen für die Kunststoffverarbeitung.
Blech
Grundmaterial für Schnitt- und Folgeverbundwerkzeuge der Blechverarbeitung.
Standorte
Großbreitenbach OT Gillersdorf

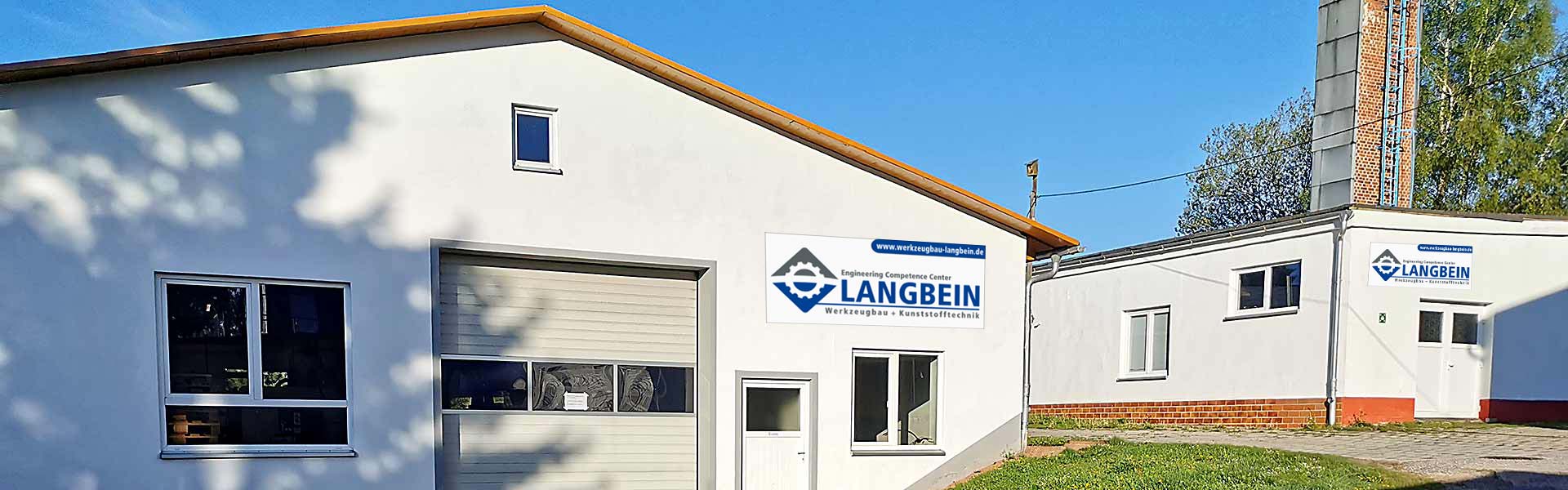

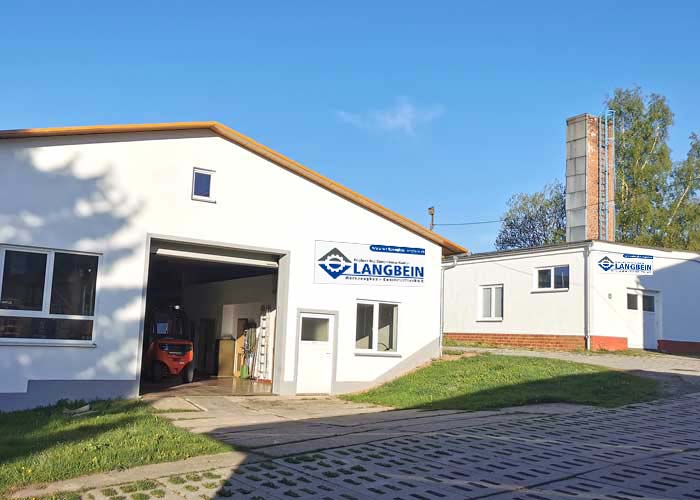

DEStammwerk: Büros, CAD-Büro und zwei Werkshallen
- Stückgewicht / Größe
- Werkzeugbau ca. 4 t / 700 x 1000 mm; CNC-Fräsen ca. 1,5 t /
- Losgröße
- Einzelteil- und Kleinserienfertigung
- Werkstoffe
- Werkzeugstahl, Kunststoff, Blech
- Hedelius RS 605 Magnum CNC-Fräsmaschine (3-/5-Achs)
- Fehlmann P90 CNC-Fräsmaschine
- Fehlmann P55 CNC-Fräsmaschine (3+1-Achs)
- Fehlmann P20 manuelle Fräsmaschine
- Zimmer & Kreim 1200 Senkerodiermaschine
- Zimmer & Kreim 700 Senkerodiermaschine
- Mitsubishi V55FS Senkerodiermaschine
- Sodick AQ535L Drahterodiermaschine
- Sodick VL600Q Drahterodiermaschine
- 2x ROMI Zyklen-/CNC-Drehmaschine
- 2x Konventioneldrehmaschine
- Jung 525 CNC-Flach- und Profilschleifmaschine
- Ziersch-Baltrusch Flachschleifmaschine

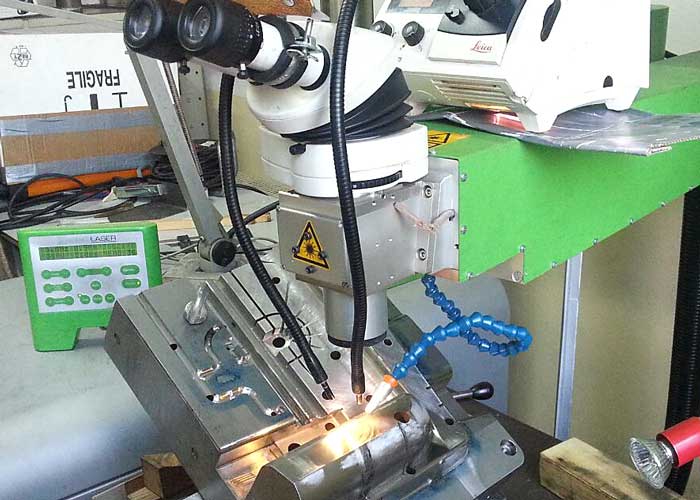

- Sigma Laserschweißanlage 160 W

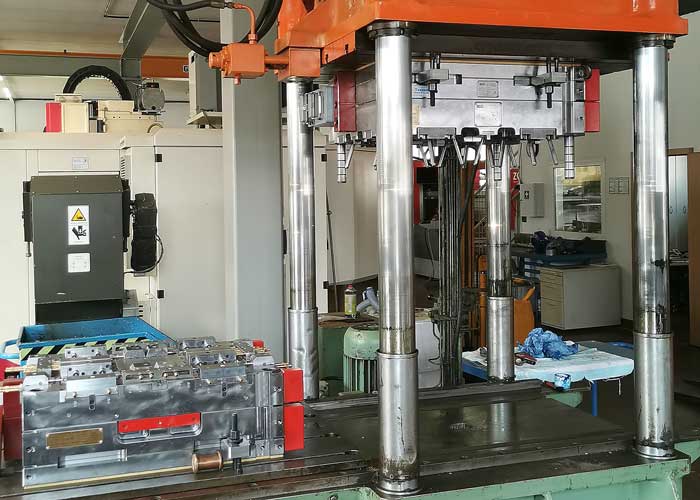

- Tuschierpresse 50 t
Bauteile & Werkzeuge
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Werkzeugbau (Spritzgießwerkzeuge, Schnittwerkzeuge, Folgeverbundwerkzeuge, Bihlerwerkzeuge)Werkzeugbau | – | 1000 mm × 700 mm | ca. 4 t | – | Stahl, Kunststoff, Blech |
| Spritzgießwerkzeuge fertigen, mustern, Nullserien, EMPBWerkzeugbau | – | – | – | – | Kunststoff |
| Konstruktion (CAD, 3D)Engineering | – | – | – | – | – |
| CNC-Fräsen (3-Achs, 3+1-Achs, 5-Achs)Zerspanung | – | 2000 mm × 1000 mm | ca. 1,5 t | – | – |
| 5-AchsbearbeitungZerspanung | – | 620 mm × 440 mm × 520 mm | 350 kg | – | – |
| SenkerodierenZerspanung | – | 1200 mm × 850 mm × 400 mm | – | – | – |
| DrahterodierenZerspanung | – | 1000 mm × 650 mm × 300 mm | – | – | – |
| Drehen (Zyklen- und Konventioneldrehmaschinen)Zerspanung | – | 1000 mm × Ø700 mm | – | – | – |
| Schleifen (Flach-, Profil-, Gewinde-, Rundschleifen)Zerspanung | – | 1000 mm × 500 mm | – | – | – |
| LaserschweißenFügen | – | – | – | – | – |
| WIG-SchweißenFügen | – | – | – | – | – |
| MIG-SchweißenFügen | – | – | – | – | – |
| MikroschweißenFügen | – | – | – | – | – |
| Tuschieren (Tuschierpresse)Umformung | – | 1150 mm × 800 mm | – | – | – |
| StanzenUmformung | – | – | – | – | – |
| Messen / DigitalisierenPrüfung | – | – | – | – | – |
| SandstrahlenOberfläche | – | – | – | – | – |
| HärtenWärmebehandlung | – | – | – | – | – |
| PolierenOberfläche | – | – | – | – | – |
| Reparatur, Optimierung, Überholung und Änderung von WerkzeugenWerkzeugbau | – | – | – | – | – |
| Einzelteil- und KleinserienfertigungZerspanung | – | – | – | – | – |
| Lohnfertigung im gesamten FertigungsbereichZerspanung | – | – | – | – | – |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Fräsmaschine (3-Achs/5-Achs) | Hedelius RS 605 Magnum | 1 | 3-Achs: X 2020mm, Y 650mm; 5-Achs: X 620, Y 440, Z 520; 2 Arbeitsräume | – | Großbreitenbach OT Gillersdorf |
| CNC-Fräsmaschine | Fehlmann P90 | 1 | 3-Achs: X 700, Y 420, Z 600; 5-Achs: Ø 250mm; Gewicht bis 350 kg | – | Großbreitenbach OT Gillersdorf |
| CNC-Fräsmaschine (3+1-Achs) | Fehlmann P55 | 1 | X 500, Y 250, W 500, Pinole Z 145 | – | Großbreitenbach OT Gillersdorf |
| Manuelle Fräsmaschine (3+1-Achs) | Fehlmann P20 | 1 | X 450mm, Y 250mm, Z 400mm | – | Großbreitenbach OT Gillersdorf |
| CNC-Senkerodiermaschine | Zimmer & Kreim 1200 (ZK 1200) | 1 | X 900mm, Y 680mm, Z 500mm | – | Großbreitenbach OT Gillersdorf |
| CNC-Senkerodiermaschine | Zimmer & Kreim 700 (ZK 700) | 1 | X 400mm, Y 350mm, Z 350mm | – | Großbreitenbach OT Gillersdorf |
| CNC-Senkerodiermaschine | Mitsubishi V55FS | 1 | X 450mm, Y 350mm, Z 325mm | – | Großbreitenbach OT Gillersdorf |
| CNC-Drahterodiermaschine | Sodick AQ535L | 1 | X 550mm, Y 300mm, Z 300mm, mit Dreh- und Schwenkachse; Draht 0.25mm (bis 0.20mm möglich) | – | Großbreitenbach OT Gillersdorf |

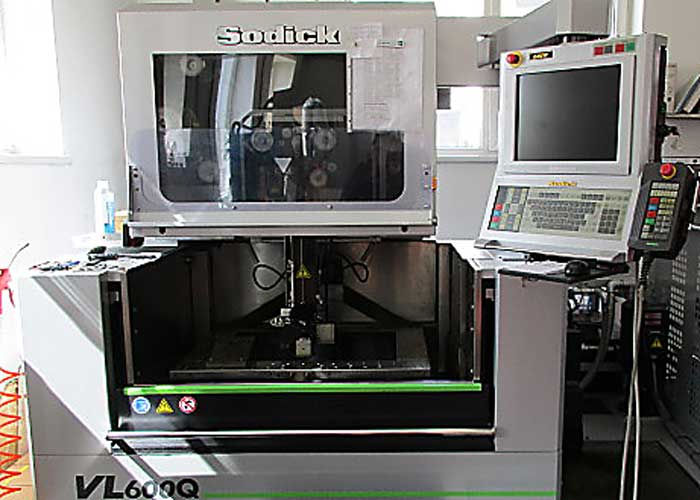

| CNC-Drahterodiermaschine | Sodick VL600Q | 1 | X 600mm, Y 400mm, Z 270mm | – | Großbreitenbach OT Gillersdorf |
| Zyklen-/CNC-Drehmaschine | ROMI | 2 | Ø400x300mm (in der Brücke), sonst Ø200×1000 | – | Großbreitenbach OT Gillersdorf |
| Konventioneldrehmaschine | – | 2 | bis Ø700mmx200mm (in der Brücke), sonst Ø460x1000mm | – | Großbreitenbach OT Gillersdorf |
| CNC Flach- und Profilschleifmaschine (mit Diaform, Rundschleifgeräten, Gewindeschleifen) | Jung 525 | 1 | X 600mm, Y 280mm, Z 200mm | – | Großbreitenbach OT Gillersdorf |
| Flachschleifmaschine | Ziersch-Baltrusch | 1 | X 1000mm, Y 280mm, Z 500mm | – | Großbreitenbach OT Gillersdorf |
| Laserschweißanlage (mobil und stationär, 160 Watt) | Sigma | 1 | – | – | Großbreitenbach OT Gillersdorf |
| Tuschierpresse (50 Tonnen) | – | 1 | Tisch 800mm x 1150mm, Öffnungsweite 1200 mm, lichte Holmweite 830mm | – | Großbreitenbach OT Gillersdorf |
Zusatzleistungen
Referenzkunden
Qualität
Qualität wird durch qualifizierte Mitarbeiter, moderne Mess- und Digitalisierungstechnik sowie das hausinterne Mustern von Werkzeugen, Nullserienfertigung und EMPB-Erstellung gesichert. Eine Tuschierpresse (50 t) stellt die Produktionsfähigkeit der Werkzeuge bei Auslieferung sicher.
| Nachweis | Großbreitenbach OT Gillersdorf |
|---|---|
| EMPB-Erstellung | |
| Eigenes Mustern / Nullserien | |
| Messen / Digitalisieren |
Historie
- 1992
Beginn der zuverlässigen und termintreuen Belieferung von Kunden und Branchen im In- und Ausland.
- 2014
Neustrukturierung des Unternehmens; der interne Workflow wurde seither stetig verbessert.
Errichtung einer zweiten großen Werkshalle in Gillersdorf inklusive eigenem CAD-Büro.
