Fertigung von Spritzguss-, Druckguss-, Blas- und Stanzwerkzeugen bis ca. 3 t sowie CNC-Lohnbearbeitung
Werkzeugbau Winterstein GmbH & Co. KG
96528 Frankenblick (OT Mengersgereuth-Hämmern)Neu auf Amplifa
Über uns
Die Werkzeugbau Winterstein GmbH & Co. KG aus Frankenblick (Thüringen) ist ein familiengeführter Werkzeug- und Formenbauer in dritter Generation. Das Unternehmen fertigt Spritzguss- und Druckgusswerkzeuge, Backen- und Blasformen sowie Stanz-, Schnitt- und Prägewerkzeuge bis zu einem Gesamtgewicht von ca. 3 Tonnen – von der Konstruktion über die Bearbeitung von Aufbauten und Formeinsätzen, die eigene Elektrodenfertigung aus Kupfer oder Graphit, Draht- und Senkerosion, Flachschleifen und Polieren bis zur Endmontage, alles im Haus. Neben der Komplettfertigung werden alle Verfahren als Lohnarbeit angeboten, auch für größere Abmessungen. Verarbeitet werden Stahl, Aluminium, Edelstahl und Kunststoffe, zudem bestehen Erfahrungen mit Magnesium, technischer Keramik, Hartmetall und Graphit. Zu den Kunden zählen Möbelindustrie, Haustechnik, Elektrotechnik, Haushaltsgeräte, Medizintechnik, Verpackungsindustrie, Maschinenbau und Kunststoffindustrie. Der Maschinenpark umfasst CNC-Fräszentren (3- und 5-achsig), CNC-Drehmaschinen bis 720 x 3.000 mm, Erodier-, Schleif- und Tieflochbohrmaschinen; 11 Mitarbeitende sichern die termingerechte Fertigung auch komplexer Aufgabenstellungen.
- Standort
- Frankenblick
- Verfahren
- 3-Achs-Fräsen (CNC), 5-Achs-Fräsen (CNC), CNC-Drehen, Senkerodieren, Drahterosion, Flachschleifen, Tieflochbohren, Spritzgusswerkzeuge / Formenbau
- Werkstoffe
- Stahl, Aluminium, Edelstahl, Kunststoff, Magnesium, Technische Keramik, Hartmetall, Graphit
- Zertifikate
- ISO 9001
- Gegründet
- 1990
- Mitarbeiter
- 11
- Branchen
- Möbelindustrie, Haustechnik, Elektrotechnik, Haushaltsgeräte, Medizintechnik, Maschinenbau
- 01
Kundenberatung und Konstruktion
- 02

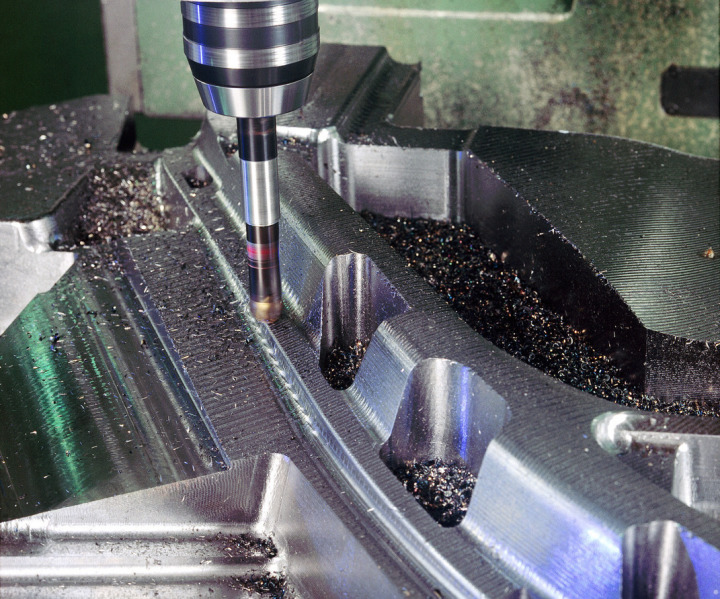

Bearbeitung von Aufbauten und Formeinsätzen (Fräsen, Drehen)
- 03
Elektrodenfertigung (Kupfer, Graphit)
- 04

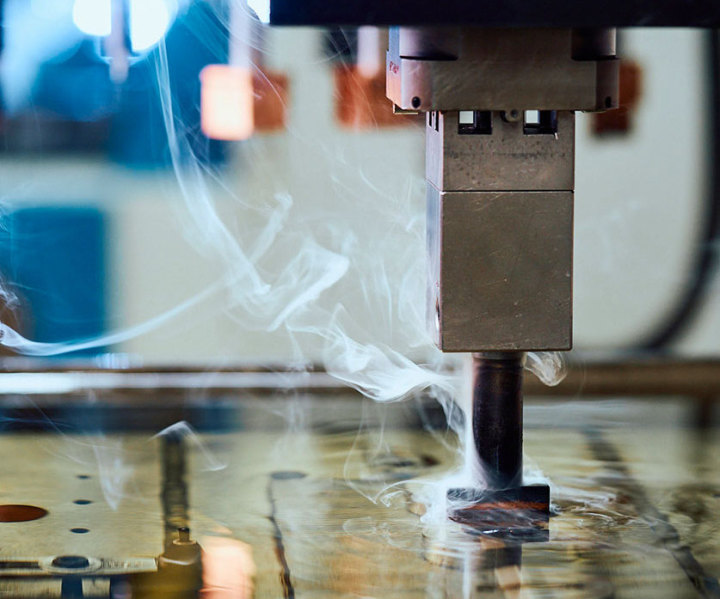

Draht- und Senkerosion
- 05
Flachschleifen und Tieflochbohren
- 06
Oberflächenbearbeitung und Polieren
- 07

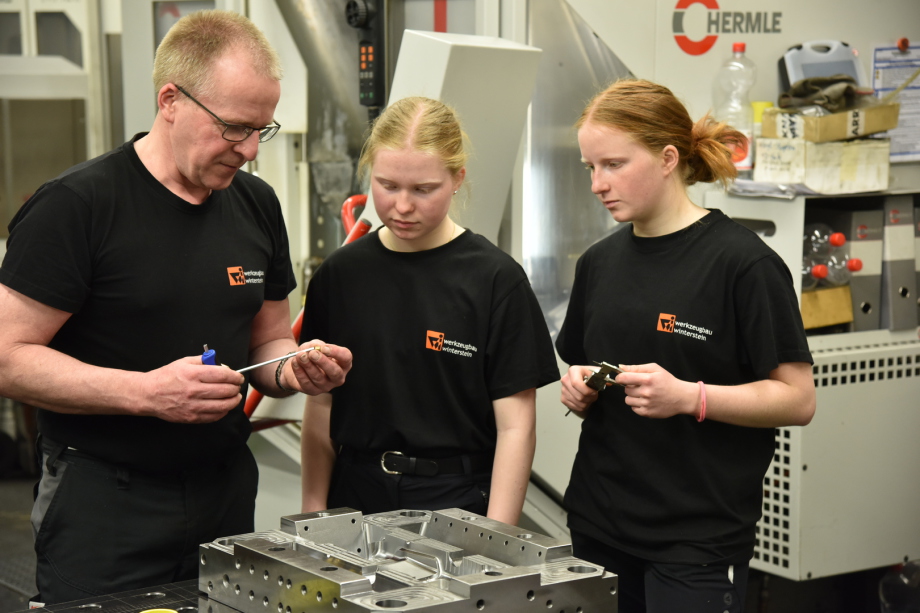

Endmontage
- 08
Reparatur, Instandhaltung und Änderungen

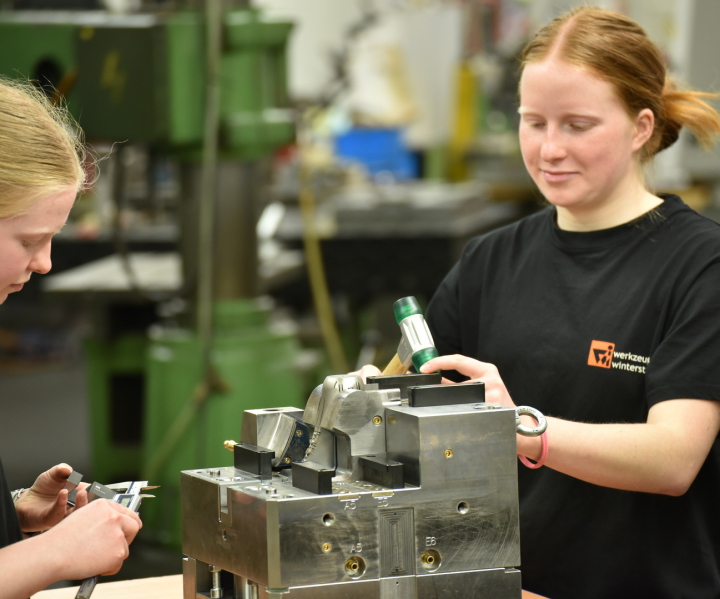

Standort
Frankenblick
DEHauptsitz und Produktion (Werkzeug- und Formenbau, Lohnbearbeitung)
- Stückgewicht / Größe
- Werkzeuge bis ca. 3 t
- Losgröße
- Einzelteile und Kleinserien (Lohnfrästeile)
- Werkstoffe
- Stahl, Aluminium, Edelstahl, Kunststoff, Magnesium, technische Keramik, Hartmetall, Graphit, Kupfer

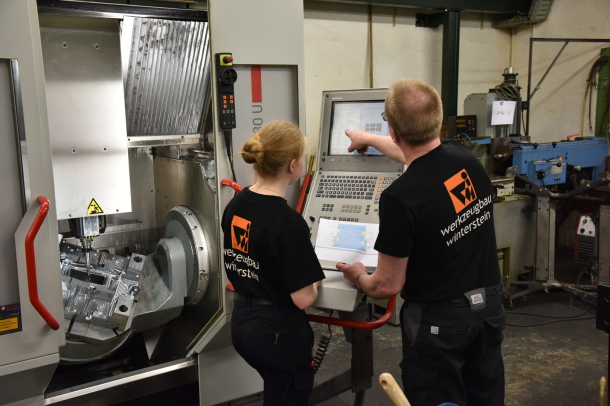

- Hermle C 30 U (5-Achs-Bearbeitungszentrum, Heidenhain iTNC 530)
- Hermle C 30 V, C 20 V, C 1200, B 300 V, UWF 1202 H, UWF 1002 S (3-Achs-Bearbeitungszentren)
- Deckel DMG FP3A
- Kern DMT CNC-Drehmaschinen CD 480 und CD 720
- Senkerodiermaschinen Herbert Walter exeron S 303, Charmilles ROBOFORM 20 ZNC und 55
- Drahterodiermaschinen Charmilles ROBOFIL 200, 310, 440 SLP
- Okamoto Flachschleifmaschinen ACC 63 DX und ACC 65 DX
- IXION Tieflochbohrmaschine TL 600 SVA
Bauteile und Werkzeuge

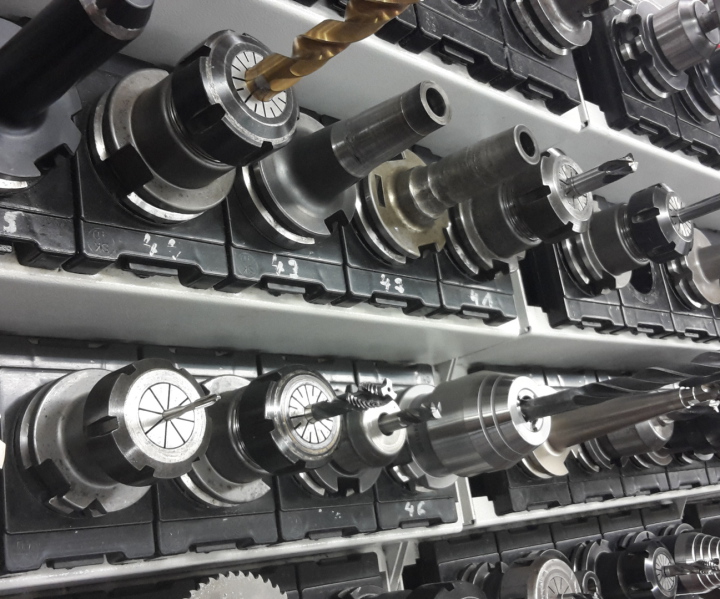

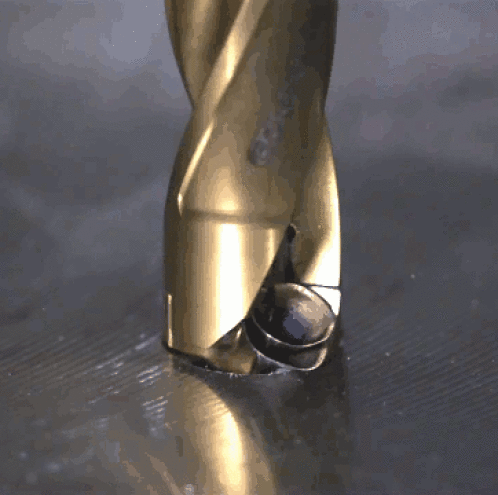

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| 3-Achs-Fräsen (CNC)Zerspanung | – | – | – | – | Stahl, Aluminium, Edelstahl, Kunststoff |
| 5-Achs-Fräsen (CNC)Zerspanung | – | 650 mm × 600 mm × 500 mm | 1.000 kg | Kleinserien | Kunststoff, Stahl, Aluminium, Edelstahl |
| CNC-DrehenZerspanung | – | 3.000 mm × 720 mm | – | – | – |
| SenkerodierenZerspanung | – | 600 mm × 400 mm × 450 mm | 1.000 kg | – | Kupfer, Graphit |
| DrahterosionZerspanung | – | 1.200 mm × 700 mm × 400 mm | 1.500 kg | – | – |
| FlachschleifenZerspanung | – | 600 mm × 500 mm | – | – | – |
| TieflochbohrenZerspanung | – | 1.000 mm × 600 mm × 400 mm | – | – | – |

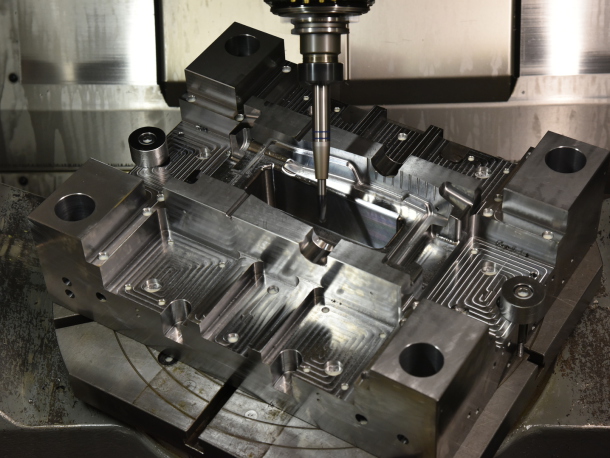

| Spritzgusswerkzeuge / FormenbauGuss | – | – | 3 Tonnen | – | – |
| DruckgusswerkzeugeGuss | – | – | 3 Tonnen | – | – |
| BlasformenKunststoff | – | – | 3 Tonnen | – | – |
| Stanz- und Schnittwerkzeuge / PrägewerkzeugeUmformung | – | – | ca. 3 Tonnen | – | – |
| Konstruktion von Werkzeugen und FormenEngineering | – | – | – | – | – |
| Endmontage von Formen und WerkzeugenMontage | – | – | – | – | – |
| Oberflächenbearbeitung / PolierenOberfläche | – | – | – | – | – |
| Reparaturen, Instandhaltung und Änderungen von Formen und WerkzeugenMontage | – | – | – | – | – |
20 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitungszentrum | Hermle C 30 U | 1 | X 650 mm, Y 600 mm, Z 500 mm, Rundtisch dm 630 mm, Tischbelastung max. 1.000 kg | – | Frankenblick |
| 3-Achs-Bearbeitungszentrum | Hermle C 30 V | 1 | X 650 mm, Y 600 mm, Z 500 mm, Tischbelastung max. 1.000 kg | – | Frankenblick |
| 3-Achs-Bearbeitungszentrum | Hermle C 20 V | 1 | X 600 mm, Y 450 mm, Z 450 mm, Tisch 800 x 465 mm, Tischbelastung max. 1.000 kg | – | Frankenblick |
| 3-Achs-Bearbeitungszentrum | Hermle C 1200 | 1 | X 1.200 mm, Y 900 mm, Z 500 mm, Tisch 1.400 x 900 mm, Tischbelastung max. 1.800 kg | – | Frankenblick |
| 3-Achs-Bearbeitungszentrum | Hermle B 300 V | 1 | X 800 mm, Y 600 mm, Z 500 mm, Tisch 1.000 x 560 mm, Tischbelastung max. 1.500 kg | – | Frankenblick |
| 3-Achs-Bearbeitungszentrum | Hermle UWF 1202 H | 1 | X 850 mm, Y 630 mm, Z 500 mm, Tisch 1.200 x 560 mm, Tischbelastung max. 700 kg | – | Frankenblick |
| 3-Achs-Bearbeitungszentrum | Hermle UWF 1002 S | 1 | X 700 mm, Y 630 mm, Z 500 mm, Tisch 1.200 x 560 mm, Tischbelastung max. 700 kg | – | Frankenblick |
| 3-Achs-Bearbeitungszentrum | Deckel DMG FP3A | 1 | X 400 mm, Y 400 mm, Z 400 mm, Tisch 700 x 460 mm, Tischbelastung max. 350 kg | – | Frankenblick |
| CNC-Drehmaschine | Kern DMT CD 480 | 1 | Drehdurchmesser über Bett 480 mm, Spitzenweite 1.000 mm, Spindelbohrung 82 mm | – | Frankenblick |
| CNC-Drehmaschine | Kern DMT CD 720 | 1 | Drehdurchmesser über Bett 720 mm, Spitzenweite 3.000 mm, Spindelbohrung 106 mm | – | Frankenblick |
| Senkerodiermaschine | Herbert Walter exeron S 303 | 1 | X 520 mm, Y 320 mm, Z 300 mm, Tisch 780 x 520 mm, Tischbelastung max. 800 kg | – | Frankenblick |
| Senkerodiermaschine | Charmilles ROBOFORM 20 ZNC | 1 | X 300 mm, Y 200 mm, Z 300 mm, Tisch 500 x 350 mm, Tischbelastung max. 500 kg | – | Frankenblick |
| Senkerodiermaschine | Charmilles ROBOFORM 55 | 1 | X 600 mm, Y 400 mm, Z 450 mm, Tisch 750 x 500 mm, Tischbelastung max. 1.000 kg | – | Frankenblick |
| Drahterodiermaschine | Charmilles ROBOFIL 200 | 1 | X 600 mm, Y 400 mm, Z 450 mm; Werkstück max. 800 x 650 x 400 mm, max. 500 kg | – | Frankenblick |
| Drahterodiermaschine | Charmilles ROBOFIL 310 | 1 | X 400 mm, Y 250 mm, Z 400 mm; Werkstück max. 850 x 500 x 400 mm, max. 1.000 kg | – | Frankenblick |
| Drahterodiermaschine | Charmilles ROBOFIL 440 SLP | 1 | X 550 mm, Y 350 mm, Z 400 mm; Werkstück max. 1.200 x 700 x 400 mm, max. 1.500 kg | – | Frankenblick |
| Flachschleifmaschine | Okamoto ACC 63 DX | 1 | X 600 mm, Z 300 mm | – | Frankenblick |
| Flachschleifmaschine | Okamoto ACC 65 DX | 1 | X 600 mm, Z 500 mm | – | Frankenblick |
| Tieflochbohrmaschine | IXION TL 600 SVA | 1 | X 1.000 mm, Y 600 mm, Z 400 mm | – | Frankenblick |
| Weitere Maschine | Charmilles SD 1 | 1 | X 300 mm, Y 250 mm, Z 250 mm | – | Frankenblick |
Zusatzleistungen
Qualität
Der modern ausgestattete Maschinenpark mit Messtastern (Heidenhain, BLUM Laser A 2) und Heidenhain-Steuerungen ermöglicht präzise Maßhaltigkeit und feinste Oberflächengüten. Zertifizierungen sind nicht ausgewiesen.
| Nachweis | Frankenblick |
|---|---|
| ISO 9001 |
Firmenchronik
- 1920er
Edwin Winterstein gründet eine Mechanische Werkstätte und fertigt erste Formen für die Spielzeugindustrie in Sonneberg
- 1972
Familie enteignet; Betrieb wird dem VEB Spielzeugland angeschlossen
- 1990
Wiedergründung als Werkzeugbau Winterstein (Einzelunternehmen) durch Manfred Winterstein nach der Wende
- 1994
Zweimalige Vergrößerung der Produktionsfläche
