Konstruktion und Herstellung von Druckguss- und Spritzgussformen, Entgratungswerkzeugen, Vorrichtungen sowie Lohnfertigung
Willi Frehner AG
Oberbüren (CH)Neu auf Amplifa
Über die Willi Frehner AG
Die Willi Frehner AG ist ein Familienunternehmen mit Sitz in Oberbüren (SG), das seit 1980 auf die Konstruktion und Herstellung von Druckguss- und Spritzgussformen, Entgratungswerkzeugen, Bearbeitungsvorrichtungen und Stanzwerkzeugen spezialisiert ist. Im Bereich Druckguss entstehen Komplettlösungen mit Druckgussform, Entgratungswerkzeug und Bearbeitungsvorrichtung aus einer Hand für Aluminium-, Magnesium- und Zinklegierungen; im Spritzguss werden Heisskanal- und Kaltkanalwerkzeuge bis 64 Kavitäten gefertigt. Die Lohnfertigung bedient mit Fräsen bis 5-Achs-Simultan, Erodieren, Schleifen, Drehen und Tieflochbohren Kunden aus Präzisionsmechanik sowie Maschinen- und Apparatebau. Die Fertigung erfolgt auf einem modernen Maschinenpark von GF Machining Solutions (Mikron), AgieCharmilles, Fehlmann, Schaublin und Kellenberger. Jedes Werkzeug wird auf einer Tuschierpresse bemustert, mit Mould Check geprüft und auf Dichtheit der Kühlkreisläufe getestet; daneben bietet das Unternehmen Revision, Reparatur und Umbau von Neu- und Fremdformen an. Am Standort stehen rund 1.000 m² Produktionsfläche im Erdgeschoss eines eigenen Gebäudes mit Photovoltaikanlage zur Verfügung.
- Standort
- Oberbüren
- Verfahren
- Druckgussformen (Konstruktion & Herstellung), Spritzgussformen (Heisskanal- und Kaltkanalwerkzeuge bis 64 Kavitäten), Entgratungswerkzeuge, Bearbeitungsvorrichtungen, Stanzwerkzeuge, Weich- und Hartfräsen bis 5-Achs-Simulant und 36'000 u/min, CNC-Drehen, Drahterodieren
- Werkstoffe
- Aluminium-Legierungen (Druckguss), Magnesium-Legierungen (Druckguss), Zink-Legierungen (Druckguss), Kupfer (Elektroden für Senkerosion), Kunststoff (Spritzgussformen), Aluminium-Legierungen, Magnesium-Legierungen, Zink-Legierungen
- Gegründet
- 1980
- Mitarbeiter
- 20
- Branchen
- Druckguss, Kunststoffspritzguss, Automobilindustrie, Präzisionsmechanik, Maschinen- und Apparatebau
- 01
Entwicklung und Konstruktion (CAD/CAM Cimatron, Moldex3D)
- 02

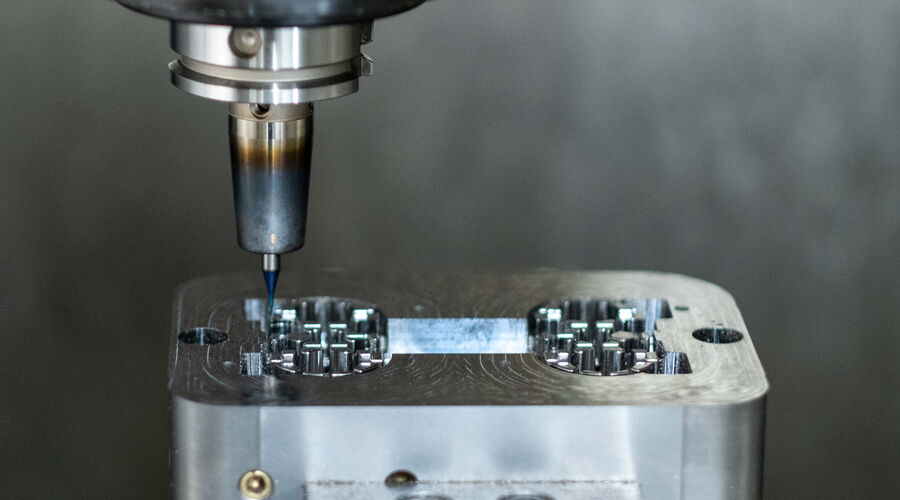

Fräsen bis 5-Achs-Simultan
- 03
Erodieren (Senk-, Draht-, Startloch)
- 04
Drehen
- 05
Schleifen (Flach-, Rund-, Koordinaten-)
- 06
Tieflochbohren
- 07
Montage und Zusammenbau
- 08
Bemusterung und Funktionsprüfung auf Tuschierpresse
- 09
Mould Check und Dichtheitsprüfung
- 10
Auslieferung; Revision, Reparatur und Service
Werkstoffe und Verfahren
Aluminium-Legierungen
Werkstoff für Druckgussformen der Komplettlösungen aus einer Hand.
Magnesium-Legierungen
Werkstoff für Druckgussformen.
Zink-Legierungen
Werkstoff für Druckgussformen.
Kunststoff
Spritzgussformen mit Heiss- und Kaltkanal bis 64 Kavitäten.

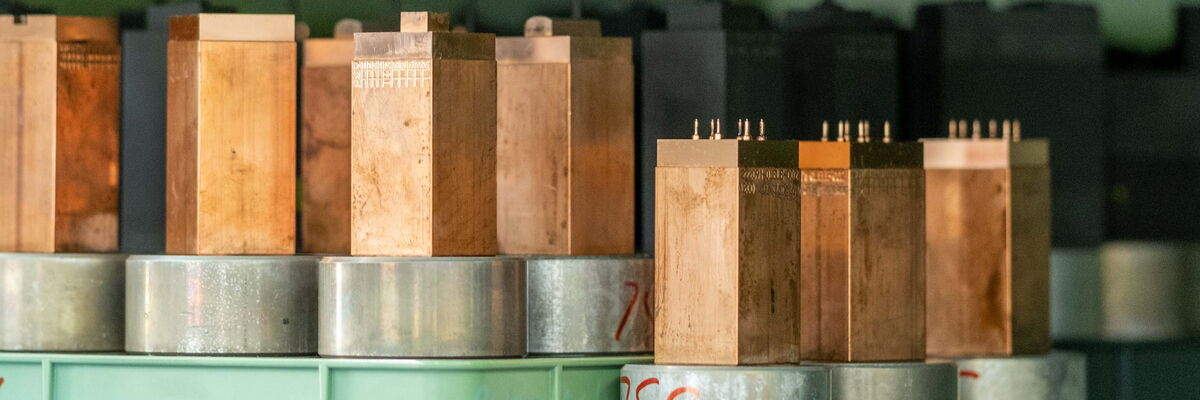

Kupfer
Elektrodenwerkstoff für die Senkerosion.
Standorte
Oberbüren
CHProduktion und Verwaltung
- Werkstoffe
- Aluminium, Magnesium, Zink, Kunststoff, Stahl (Werkzeugstahl), Kupfer

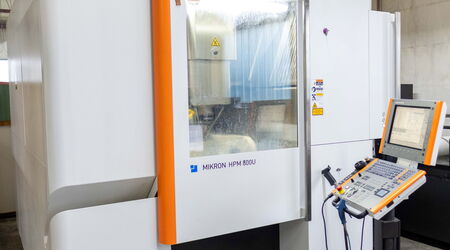

- 5-Achs-Fräsmaschinen Mikron Mill X600U (Palettenwechsler), HPM800U, VCP800, VCP600, VCE1000, HEM1000
- Fehlmann P60
- Mikron WF 21/31/41

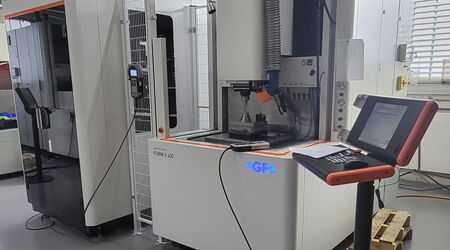

- Senkerodiermaschinen AgieCharmilles Form 3000 und Form X400 mit WPT1+
- Drahterodiermaschinen AgieCharmilles Cut P550 Uniqua und Charmilles 4020 SI
- Startlocherodiermaschine AgieCharmilles Drill 20
- Drehmaschinen Schaublin 102N-VM, Feeler FTC10 CNC
- Flach-, Rund- und Koordinatenschleifmaschinen Minini PL8, Elb, Kellenberger, Moore
- Wotan Bohrwerk mit Tieflochbohr-Kit
- 2 Reis Tuschierpressen TUS 115-40
- CNC-Messmaschine Rapid Plus im klimatisierten Messraum
- Heisskanal-Regelgerät Husky Altanium 5 (Mold Check)

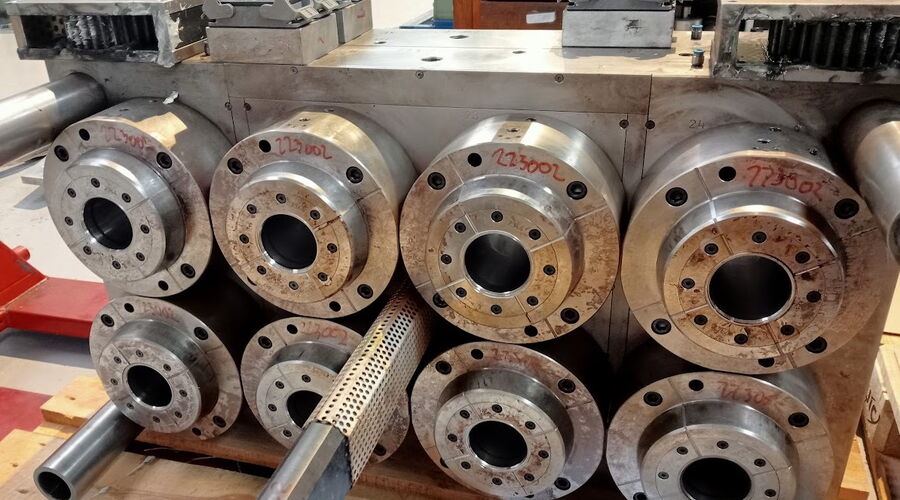

Werkzeuge und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Druckgussformen (Konstruktion & Herstellung)Guss | – | – | – | – | Aluminium-Legierungen, Magnesium-Legierungen, Zink-Legierungen |
| Spritzgussformen (Heisskanal- und Kaltkanalwerkzeuge bis 64 Kavitäten)Kunststoff | – | – | – | – | Kunststoff |
| EntgratungswerkzeugeWerkzeugbau | – | – | – | – | – |
| BearbeitungsvorrichtungenWerkzeugbau | – | – | – | – | – |
| StanzwerkzeugeWerkzeugbau | – | – | – | – | – |
| Weich- und Hartfräsen bis 5-Achs-Simulant und 36'000 u/minZerspanung | – | – | – | – | – |
| CNC-DrehenZerspanung | – | 1000 mm (Ø 450 x 1'000) | – | – | – |
| DrahterodierenZerspanung | RA 0.08 | 1'200 mm × 700 mm × 400 mm | 1'500 kg | – | – |
| SenkerodierenZerspanung | – | 1'200 mm × 800 mm × 350 mm | 2'000 kg | – | – |
| StartlocherodierenZerspanung | – | – | – | – | – |
| FlachschleifenZerspanung | – | 1'300 mm × 750 mm × 800 mm | – | – | – |
| RundschleifenZerspanung | – | 1'000 mm | – | – | – |
| KoordinatenschleifenZerspanung | – | 460 mm × 280 mm × 330 mm | – | – | – |

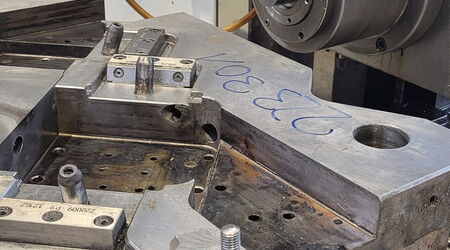

| Tieflochbohren (Einlippenbohrer)Zerspanung | – | 1'000 mm × 1'000 mm × 800 mm | 2'000 kg | – | – |
| Werkzeugabnahme / Bemusterung auf Tuschierpresse (Werkzeuge bis 1'000 x 800 mm)Prüfung | – | 1'000 mm × 800 mm | – | – | – |
| Funktionsprüfung / Mould Check / Dichtheitsprüfung der KühlkreisläufePrüfung | – | – | – | – | – |
| CNC-Messmaschine (Soll-/Ist-Vergleich mit CAD-Daten)Prüfung | – | 1'200 mm × 800 mm × 700 mm | – | – | – |

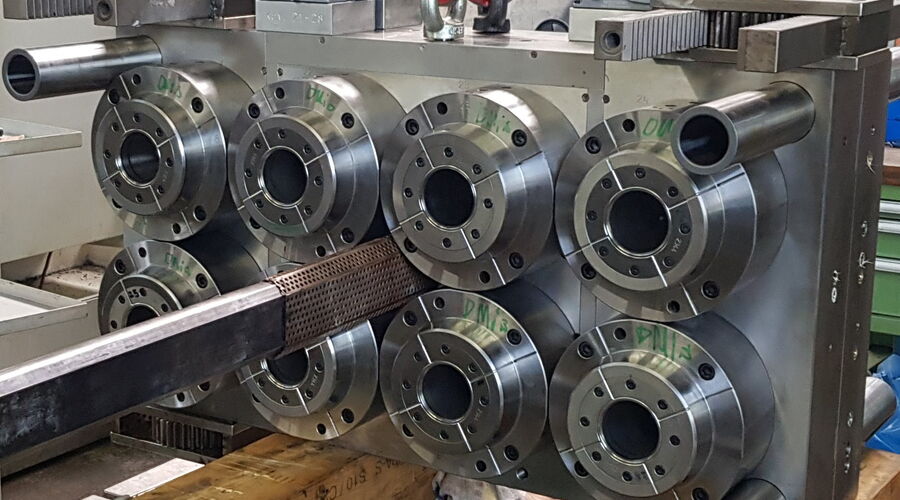

| Werkzeugrevision und Reparaturservice für Druck- und SpritzgussformenWartung | – | – | – | – | – |
| Konstruktion CAD/CAM (Cimatron, Mastercam, Moldex3D)Engineering | – | – | – | – | – |
| Laser Cusing: additive Fertigung (mit Partnern)Additiv | – | – | – | – | – |
32 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Fräsmaschine mit automatisiertem Palettenwechsler | GF Machining Solutions (Mikron) Mill X600U | – | 800/600/500, 36'000 min-¹ | – | Oberbüren |

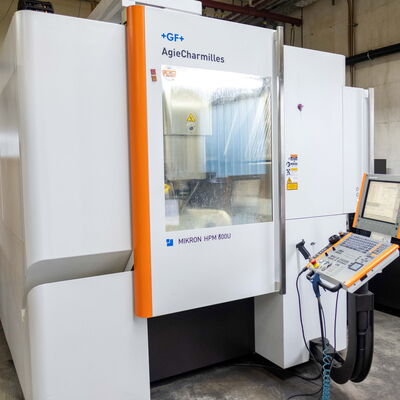

| 5-Achs-Fräsmaschine | GF Machining Solutions (Mikron) HPM800U | – | 800/800/550, 20'000 min-¹ | – | Oberbüren |
| Fräsmaschine | GF Machining Solutions (Mikron) VCP800 | – | 800/600/550, 20'000 min-¹ | – | Oberbüren |
| Fräsmaschine | GF Machining Solutions (Mikron) VCP600 | – | 600/500/550, 20'000 min-¹ | – | Oberbüren |
| Fräsmaschine | GF Machining Solutions (Mikron) VCE1000 | – | 1'000/600/550, 10'000 min-¹ | – | Oberbüren |
| Fräsmaschine | GF Machining Solutions (Mikron) HEM1000 | – | 1'000/600/550, 20'000 min-¹ | – | Oberbüren |
| Fräsmaschine | Fehlmann P60 | – | – | – | Oberbüren |
| Fräsmaschinen | Mikron WF 21/31/41 | – | – | – | Oberbüren |
| Konventionelle Fräsmaschinen | – | – | – | – | Oberbüren |
| Senkerodiermaschine | AgieCharmilles Form 3000 | – | 600/400/500, 40-fach Elektrodenwechsler, Werkstücke (1'200 x 800 x 350) bis 2'000 kg | – | Oberbüren |
| Senkerodiermaschine | AgieCharmilles Form X400 mit WPT1+ | – | 80 Elektrodenplätze, 9 Palettenplätze | – | Oberbüren |
| Drahterodiermaschine | Agie Charmilles Cut P550 Uniqua | – | 550/350/400, max. Werkstückgrösse 1'200 x 700 x 400, 1'500 kg, RA 0.08 | – | Oberbüren |
| Drahterodiermaschine | Charmilles 4020 SI | – | – | – | Oberbüren |
| Startlocherodiermaschine (Bohrteufel) | Agie Charmilles Drill 20 | – | – | – | Oberbüren |
| Drehmaschine | Labor | – | Ø 450 x 1'000 | – | Oberbüren |
| Drehmaschine | Schaublin | – | Ø 250 x 500 | – | Oberbüren |
| Drehmaschine | Schaublin 102N-VM | – | Ø 200 x 500 | – | Oberbüren |

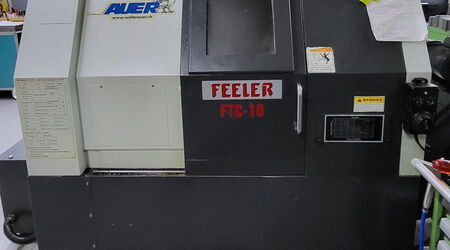

| CNC-Drehmaschine | Feeler FTC10 | – | Ø 240 x 255, 6'000 min-¹ | – | Oberbüren |
| Flachschleifmaschine | Minini PL8 | – | 1300/750/800 | – | Oberbüren |
| Flachschleifmaschine | Elb | – | 600/350/300 | – | Oberbüren |
| Flachschleifmaschine mit Sinustisch | Elb | – | 500/250/300 | – | Oberbüren |
| Flachschleifmaschine | Elb | – | 400/200/200 | – | Oberbüren |
| Rundschleifmaschine | Kellenberger 1000RJ | – | Ø 250 x 1000 | – | Oberbüren |
| Rundschleifmaschine | Kellenberger 50HRJ | – | Ø 350 x 100 | – | Oberbüren |
| Koordinatenschleifmaschine | Moore Konventionell | – | 460/280/330 | – | Oberbüren |
| Bohrwerk mit Tieflochbohr-Kit | Wotan | – | 1000/1000/800, Drehtisch 360°, 2'000 kg Tischbelastung | – | Oberbüren |

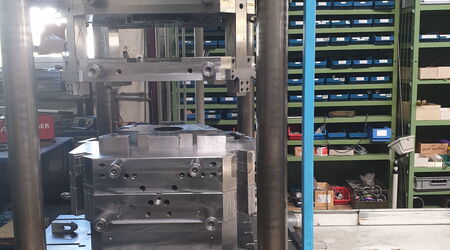

| Tuschierpresse | Reis TUS 115-40 | 2 | Aufspanntisch 1'280 x 1'000, Werkzeuge bis 1'000 x 800 mm | – | Oberbüren |

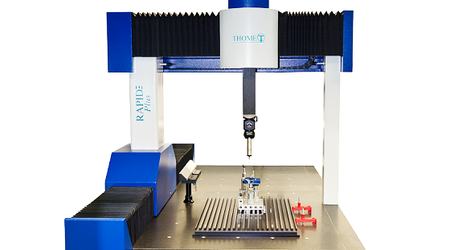

| CNC-Messmaschine | Rapid Plus | – | 800 x 1'200 x 700, EL,MPE = 1,9 + (L/350), klimatisierter Messraum, Renishaw 5-Achs-Schwenkkopf | – | Oberbüren |
| Heisskanal-Regelgerät | Husky Altanium 5 (12 Zonen, Mold Check) | – | – | – | Oberbüren |
| Ultraschall-Reinigungsgerät | – | – | – | – | Oberbüren |
| Ultraschall-Poliergerät | – | – | – | – | Oberbüren |
| Dichtheitsprüfgerät | – | – | – | – | Oberbüren |
Zusatzleistungen
Historie
- 1980
Gründung der Willi Frehner AG; über 40 Jahre Knowhow im Formen- und Werkzeugbau
