Präzisionsteile-Hersteller für CNC-Drehen, -Fräsen und Präzisionsschleifen bis zur Endpräzision, inklusive Baugruppenmontage
Willy Lillich GmbH
Straubenhardt-Schwann (DE)Neu auf Amplifa
Präzisionsteile-Hersteller und Systemlieferant seit 1966
Die Willy Lillich GmbH ist ein inhabergeführtes Familienunternehmen mit Sitz in Straubenhardt-Schwann (Baden-Württemberg) und fertigt seit 1966 Präzisionsteile und Baugruppen in der spanenden Bearbeitung. Die Kernkompetenz liegt in der Präzisionsschleiftechnik; kombiniert mit CNC-Drehen, Hartdrehen, Dreh-Fräsen und 3- bzw. 5-Achsen-CNC-Fräsen deckt das Unternehmen den gesamten zerspanenden Fertigungsprozess bis zur Endpräzision ab. Auf rund 2.500 m² Produktionsfläche stehen über 35 CNC-gesteuerte Dreh-, Fräs- und Schleifzentren, deren Fertigung durch Baugruppenmontage und Dokumentation mit Prüfbericht ergänzt wird. Bearbeitet werden alle zerspanbaren Werkstoffe – von Stahl, Edelstahl, Aluminium und Messing über Titan bis zu Hartmetall, Keramik und nichtmagnetischen Sonderwerkstoffen. Kunden stammen aus Maschinen- und Werkzeugbau, Automotiv, Elektroindustrie, Verpackungs- und Kunststoffspritzindustrie, Medizintechnik, Automatisierungstechnik sowie Forschung und Entwicklung. Das Unternehmen fertigt vom Prototypen über Null-Serien und Erstmuster bis zu kleinen und mittleren Serien und liefert Just-in-Time, bundesweit und weltweit.
- Standort
- Straubenhardt-Schwann
- Verfahren
- Drehen (CNC, zyklengesteuert, manuell), Hartdrehen, Dreh-Fräsen (Dreh-Fräszentrum mit Haupt- und Gegenspindel), Fräsen manuell, 3-Achsen-CNC-Fräsen, 5-Achsen-CNC-Fräsen, Spitzenlos-Schleifen, Spitzenlos Einstechschleifen
- Werkstoffe
- Aluminium, Edelstahl, Titan, Stahl, Messing, Hartmetall, Keramik, Walzenstähle
- Zertifikate
- ISO 9001:2015 (DIN EN ISO 9001:2015), ISO 9001
- Gegründet
- 1966
- Mitarbeiter
- 45
- Branchen
- Maschinenbau, Werkzeugbau, Sondermaschinenbau, Automotiv, Elektroindustrie, Verpackungsindustrie
- 01
Rohmaterialbeschaffung (Materiallager/Materialturm)
- 02
CNC-Drehen und Hartdrehen
- 03
CNC-Fräsen (3- und 5-Achsen)
- 04
Präzisionsschleifen (Innenrund, Außenrund, Spitzenlos, Unrund, Profil, Flach)
- 05
Baugruppenmontage inkl. Zukauf von Normteilen
- 06
Prüfung, Messung und Dokumentation
- 07
Just-in-Time-Lieferung
Werkstoffe und Fertigungsverfahren
Stahl
Einsatz für Drehteile, Frästeile, Schleifteile, Werkzeugbau und gehärtete Bauteile beim Hartdrehen.
Edelstahl
Werkstoff für filigrane Spindeln und Wellen, z. B. für die Medizintechnik.
Aluminium
Bearbeitung im Drehen und Fräsen, u. a. Präzisionsteile für die Elektroindustrie.
Titan
Für komplexe, hochpräzise Bauteile der Medizintechnik und Sonderanwendungen.
Messing
Werkstoff für Präzisionsteile der Elektroindustrie.
Hartmetall
Schleifbare Werkstoffgruppe, u. a. für HM-Platten, Wechselsysteme und optisches Rundschleifen.
Keramik
Bearbeitung im Innenrund-, Profil- und optischen Rundschleifen, z. B. für Rollen.
Walzenstähle
Spezialwerkstoff für das Walzenschleifen mit Oberflächen von hochglanzpoliert bis griffig rau.
Nichtmagnetische Werkstoffe
Einsatz in der Probefertigung für Forschung und Entwicklung, z. B. für Zugproben.
Sonderwerkstoffe
Bearbeitung kundenspezifischer Materialien, u. a. für Bauteile der Medizintechnik.
Standort Straubenhardt-Schwann
Straubenhardt-Schwann
DEHauptsitz mit Produktion, Werkzeugbau und Qualitätsprüfung
- Stückgewicht / Größe
- Außenrundschleifen bis Ø 550 mm x 3.000 mm, Teilegewicht
- Losgröße
- Einzelteil, Prototyp, Null-Serie, kleine bis mittlere Serien (Einstechschleifen)
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Messing, Titan, Hartmetall, Keramik, Walzenstähle, nichtmagnetische Werkstoffe
- Studer S 141 CNC-Universal-Innenrundschleifmaschine
- Kellenberger 100 Rundschleifplattform
- SIGMA FLEXI 5-5AX vertikales 5-Achsen-Bearbeitungszentrum
- Tschudin ecoLine 400 Spitzenlosschleifmaschine
- Geibel + Hotz RS 3000 CNC-Schleifzentrum (Ø 550 mm, 3.000 mm Länge)
- Reiden 5-Achsen-Universal-Fräsbearbeitungszentrum
- CNC-Drehmaschinen bis Ø 400 x 2.000 mm, Hartdreh-CNC Ø 300
- Dreh-Fräszentren mit Haupt- und Gegenspindel
- Zeiss Messmaschine Contura G2
- CNC-gesteuerte 3D-Messmaschinen und 3D-Messarm

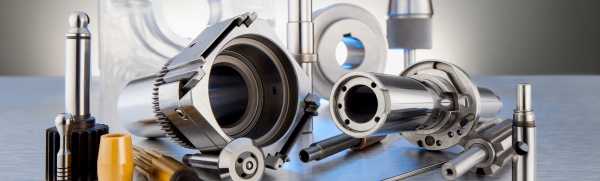

Präzisionsteile & Baugruppen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Drehen (CNC, zyklengesteuert, manuell)Zerspanung | – | 2000 mm × Ø 400 | – | Einzelteil – Serie | alle zerspanbaren Werkstoffe, Aluminium, Edelstahl, Titan, Stahl |
| HartdrehenZerspanung | – | Ø 300 | – | – | Stahl (gehärtet) |
| Dreh-Fräsen (Dreh-Fräszentrum mit Haupt- und Gegenspindel)Zerspanung | – | 1500 × Ø 400 | – | – | alle zerspanbaren Werkstoffe |
| Fräsen manuellZerspanung | – | 500 × 300 × 300 | – | kleine Stückzahlen – Serien | alle zerspanbaren Werkstoffe, Aluminium, Titan |
| 3-Achsen-CNC-FräsenZerspanung | – | – | – | – | alle zerspanbaren Werkstoffe |
| 5-Achsen-CNC-FräsenZerspanung | – | 1250 × 700 × 950 | – | – | alle zerspanbaren Werkstoffe |
| Spitzenlos-SchleifenZerspanung | Hohe Oberflächengüte | Ø 3,0 - Ø 50,0 | – | Serienteile | Stahl, Edelstahl, Hartmetall |
| Spitzenlos EinstechschleifenZerspanung | – | Ø 3,0 - Ø 30,0 | – | bis 10.000 | Stahl, Edelstahl |
| Spitzenlos DurchgangschleifenZerspanung | – | Ø 3,0 - Ø 50,0 | – | – | Stahl, Edelstahl |
| AußenrundschleifenZerspanung | – | 3000 × Ø 550 (mit Lünetten, Teilegewicht bis | 600 kg | – | Stahl, Edelstahl, Hartmetall, Titan, Keramik, Walzenstähle |
| WalzenschleifenZerspanung | von Hochglanz poliert bis griffig rau | – | – | – | Walzenstähle |
| InnenrundschleifenZerspanung | – | Ø 2,0 - Ø 250 | – | – | Stahl, Edelstahl, Hartmetall, Keramik, Titan |
| Unrundschleifen (CNC)Zerspanung | – | 800 × Ø 300 | – | – | alle zerspanbaren Werkstoffe |
| ProfilschleifenZerspanung | – | 300 × Ø 220 | – | – | Stähle, Hartmetalle, Keramik |
| FlachschleifenZerspanung | – | 1000 × 500 × 300 | – | – | alle zerspanbaren Werkstoffe |
| Optisch FlachschleifenZerspanung | – | 100 (max. Schleifhublänge) | – | Einzelteile – Kleinserien | HM-Platten, gelötete Stähle |
| Optisch Rundschleifen (Projektions-Formen-Schleifen)Zerspanung | – | 300 × Ø 220 | – | kleine Stückzahlen | Stähle, Hartmetalle, Keramik |
| Optisches Messen (Prozessbeschleuniger)Prüfung | – | – | – | – | – |
| Baugruppenfertigung & BaugruppenmontageMontage | – | – | – | Einzelteil – kleine bis mittlere Serien | – |
| Prototypen- und Null-Serien-FertigungEngineering | – | – | – | – | alle zerspanbaren Werkstoffe, Titan, Sonderwerkstoffe, nichtmagnetische Werkstoffe |
| Zugproben / Probefertigung für Forschung & EntwicklungEngineering | – | – | – | – | nichtmagnetische Werkstoffe |
| Messtechnik / 3D-Messung (CNC-gesteuerte 3D-Messmaschinen, Messarm)Prüfung | – | – | – | – | – |
| WerkzeugbauEngineering | – | – | – | – | Stahl |
26 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Universal-Innenrundschleifmaschine | Studer S 141 | 1 | Werkstücklänge max. 700 mm, Ø max. 400 mm, Schleiflänge innen max. 250 mm, außen max. 150 mm | – | Straubenhardt-Schwann |
| Rundschleifmaschine (Innen-, Außen-, Unrund-, Profilschleifen) | Kellenberger KELLENBERGER 100 | 1 | Schleifteile bis 1000 mm Länge und Ø 400 mm | – | Straubenhardt-Schwann |
| Vertikales 5-Achsen CNC-Bearbeitungszentrum | SIGMA FLEXI 5-5AX | 1 | X 1.250 mm, Y 700 mm, Z 950 mm, A +/-110°, C 360° | – | Straubenhardt-Schwann |
| Spitzenlosschleifmaschine (Einstechschleifen) | Tschudin ecoLine 400 | 1 | Schleifbereich bis 100,0 x 250,0 mm | – | Straubenhardt-Schwann |
| CNC Universal Rund- und Unrundschleifmaschine | – | 1 | 350,0 x 1000 mm | – | Straubenhardt-Schwann |
| CNC Schleifzentrum (Außen- und Innenschleifen) | Geibel + Hotz RS 3000 | 1 | bis Ø 550,0 mm, Längen bis 3.000 mm | – | Straubenhardt-Schwann |
| 5-Achsen-Universal-Fräsbearbeitungszentrum | Reiden | 1 | 1000 x 1000 x 810 mm | – | Straubenhardt-Schwann |
| CNC-Drehmaschine | – | – | Ø 400 x 2000 | – | Straubenhardt-Schwann |
| Hartdreh-CNC | – | – | Ø 300 | – | Straubenhardt-Schwann |
| Dreh-Fräszentrum mit Haupt- und Gegenspindel | – | – | Ø 200 X/Y +/- 80 Z 900; Ø 400 X +/- 115 Z 1500 | – | Straubenhardt-Schwann |
| CNC-Drehmaschinen, -Fräs- und -Schleifzentren | – | über 35 | – | – | Straubenhardt-Schwann |
| Spitzenlosschleifmaschine (3-Achsen CNC) | – | – | Ø 3,0 - Ø 50,0 | – | Straubenhardt-Schwann |
| Außenrundschleifmaschine manuell | – | – | Ø 300 x 1500; Ø 350 x 1000 | – | Straubenhardt-Schwann |
| CNC-Außenrundschleifmaschine mit Schrägeinstich | – | – | Ø 300 x 1000 | – | Straubenhardt-Schwann |
| CNC-Außenrundschleifmaschine mit Schrägeinstich und Lünetten | – | – | Ø 550 x 3000 (Teilegewicht bis 600 kg) | – | Straubenhardt-Schwann |
| Diaform 10:1 (Profilbreite 30,0 mm) | – | – | Ø 300 x 650 | – | Straubenhardt-Schwann |
| CNC-Profilschleifmaschine | – | – | Ø 300 x 800 | – | Straubenhardt-Schwann |
| CNC-Unrundschleifmaschine | – | – | Ø 300 x 800 | – | Straubenhardt-Schwann |
| Projektions-Formen-Schleifmaschine (10-, 20-, 50-fach Vergrößerung) | – | – | rund Ø 220 x 300; flach Schleifhub 15-105 mm | – | Straubenhardt-Schwann |
| Flachschleifmaschine manuell | – | – | 1000 x 500 x 300 | – | Straubenhardt-Schwann |
| Flachschleifmaschine mit Diaformeinrichtung 10:1 | – | – | 500 x 200 x 200 | – | Straubenhardt-Schwann |
| Rundtisch-Flachschleifmaschine | – | – | Ø 600 | – | Straubenhardt-Schwann |
| 3-Achsen-CNC-Fräsmaschine | – | – | 850 x 480 x 580; 600 x 500 x 600; 400 x 400 x 400 | – | Straubenhardt-Schwann |
| 5-Achsen-Bearbeitungszentrum (Fräsen) | – | – | 1000 x 1000 x 800 | – | Straubenhardt-Schwann |
| Zeiss Messmaschine | Zeiss Contura G2 | 1 | – | 2013 | Straubenhardt-Schwann |
| CNC-gesteuerte 3D-Messmaschine / 3D-Messarm | – | – | Messung von Unrundteilen und Nockenwellen | – | Straubenhardt-Schwann |
Zusatzleistungen
Qualitätsmanagement und Messtechnik
Die Fertigung ist nach DIN EN ISO 9001:2015 zertifiziert; gefertigt wird mit kalibrierten Mess- und Prüfmitteln in klimatisierten Messräumen. Die fertigungsbegleitende Selbstprüfung wird durch CNC-gesteuerte 3D-Messmaschinen, einen 3D-Messarm, optische Messsysteme und eine Zeiss Contura G2 ergänzt.
| Nachweis | Straubenhardt-Schwann |
|---|---|
| ISO 9001 |
