Herstellung von IDC-Terminals (Präzisionsstanzteilen) und Entwicklung von Einsetzmaschinen für die Kontaktierung von Kupferlackdrähten.
WindFil GmbH
Füssen (Hauptsitz)Neu auf Amplifa
Über WindFil
Die WindFil GmbH mit Sitz in Füssen (Bayern) ist auf IDC-Terminals (Insulation Displacement Connector, Schneidklemmtechnik) sowie die Entwicklung und Fertigung von Einsetzmaschinen und Einsetzköpfen spezialisiert. Die gefertigten Präzisionsstanzteile dienen der Kontaktierung von Kupferlackdrähten im Bereich von 0,16 mm bis 1,0 mm und kommen im Automotive- und Consumerbereich sowie im Elektromaschinenbau (Statoren) zum Einsatz. Verfügbar sind Standardvarianten wie wire-to-wire, wire-to-PC-Board und wire-to-TAB sowie kundenspezifische Sonderlösungen. Die Terminalfertigung erfolgt bei einem zertifizierten Zulieferer auf Bruderer-Stanzpressen mit 100 % kamerabasierter Überwachung; Werkzeugentwicklung und Maschinenbau (Einzelplatzmaschinen, Einsetzköpfe horizontal/vertikal, Handhebelpressen, Modul AX 10) erfolgen in Füssen. Das Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert. Die Ursprungsgeometrie (SIAMEZE) wurde 1995 durch die Giermann Electronics in verschiedenen europäischen Staaten vermarktet.
- Standort
- Füssen
- Verfahren
- Einsetzen/Kontaktieren von IDC Terminals (Einzelplatz Version zur Kontaktierung von Statoren), Herstellung von Präzisionsstanzteilen, Werkzeugentwicklung für IDC-Terminals (SIAMEZE Schneidklemmgeometrie, kundenspezifische Varianten), Terminal-Abtrennung vom Gurt via Trennstempel (AX 10 Modul), Zentrieren und Vereinzeln der Terminals, Herstellung von Präzisionsstanzteilen (IDC Terminals), Entwicklung und Fertigung von Einsetzmaschinen und Einsetzköpfen, Werkzeugentwicklung inkl. kundenspezifischer Varianten, Einzelplatzmaschinen
- Werkstoffe
- Kupferlackdraht, Kupferlackdraht-Durchmesserbereich, Kupfer (IDC-Terminal/Kontaktmaterial), Elektroblech (Stator-Blechpaket), Kupfer
- Zertifikate
- ISO 9001:2015, ISO 9001
- Gegründet
- 1995
- Branchen
- Automotive, Consumerbereich, Elektromaschinenbau (Statoren), Elektronik
- 01
- 02
- 03
Maschinenbau (Einsetzmaschinen, Einsetzköpfe, Modul AX 10)
- 04
Montage & Einsetzen (Kontaktierung von Spulenkörpern und Statoren)
- 05
Qualitätssicherung (optionale F/s-Überwachung)
Werkstoffe & Verfahren
Kupferlackdraht
Kontaktierbare Drahtdurchmesser von 0,16 mm bis 1,0 mm über die SIAMEZE-Schneidklemmgeometrie.
Kupfer
Kontaktmaterial der IDC-Terminals für Kupferlackdraht-Verbindungen.
Elektroblech (Stator-Blechpaket)
Basis der Statoren unterschiedlicher Durchmesser und Blechpakethöhen, die auf Maschine 2 bestückt werden.
Standorte
Füssen
DEHauptsitz: Maschinenbau, Engineering, Werkzeugentwicklung, Montage
- Werkstoffe
- Kupferlackdraht 0,16–1,0 mm, IDC-Terminals (Kupfer)
- Einzelplatzmaschinen zur Kontaktierung von Statoren
- Einsetzköpfe horizontal
- Einsetzköpfe vertikal (auch zur Kundenintegration)
- Handhebelpressen
- Einsetzeinheiten horizontal, im Transfersystem integriert
- Modul AX 10 (Antrieb der Trennstempel)
- F/s-Überwachung (Messgeräte Kistler/Burster)
- Festo-Servoantriebe
Bauteile & Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Einsetzen/Kontaktieren von IDC Terminals (Einzelplatz Version zur Kontaktierung von Statoren)Montage | – | – | – | – | IDC Terminals, Kupferlackdraht (0,16 mm bis 1,0 mm), Statoren (Blechpaket) |
| Herstellung von PräzisionsstanzteilenZerspanung | – | – | – | – | Metall (Bandmaterial für IDC-Terminals) |
| Fügen | – | – | – | – | Kupferlackdraht (0,16 mm bis 1,0 mm) |
| Werkzeugentwicklung für IDC-Terminals (SIAMEZE Schneidklemmgeometrie, kundenspezifische Varianten)Engineering | – | – | – | – | Kupferlackdraht (0,16 mm bis 1,0 mm) |
| Fügen | – | – | – | – | Kupferlackdraht (0,16 mm bis 1,0 mm), Kupfer |
| Terminal-Abtrennung vom Gurt via Trennstempel (AX 10 Modul), Zentrieren und Vereinzeln der TerminalsMontage | – | – | – | – | IDC Terminals |
11 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

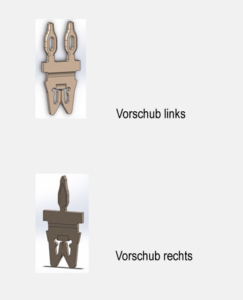

| IDC-Terminal-Einsetzanlage (Maschine 1: verarbeitet 2 Terminalvarianten, Zuführung rechts/links) | WindFil GmbH Maschine 1 | – | Einsetzkopf x-/y-verfahrbar über Servoachsen, Hub-Dreheinheit mit zwei Servoantrieben | – | Füssen |
| – | WindFil GmbH Maschine 2 | – | – | – | Füssen |

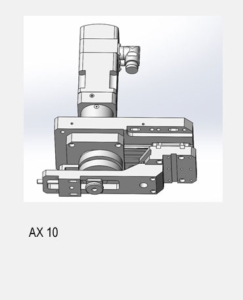

| Automatisierungskomponente Modul AX 10 (Antrieb der Trennstempel, Kurvenscheiben-Schlitten-System) | WindFil GmbH AX 10 | – | – | – | Füssen |

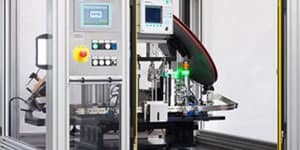

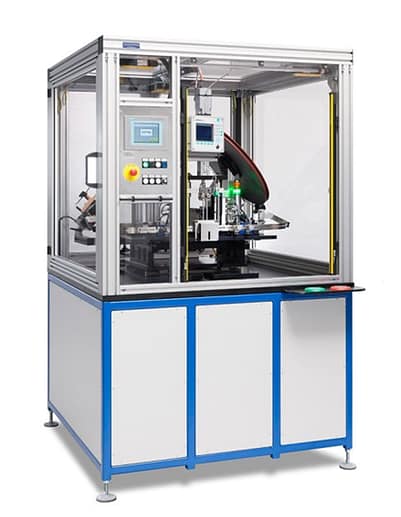

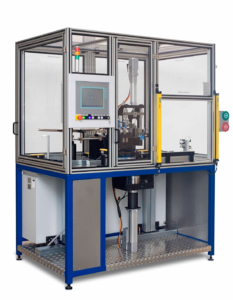

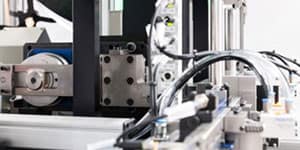

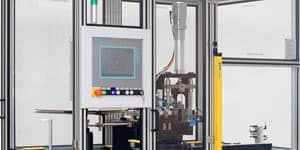

| Einzelplatzmaschine (zur Kontaktierung von Statoren) | WindFil GmbH | – | – | – | Füssen |

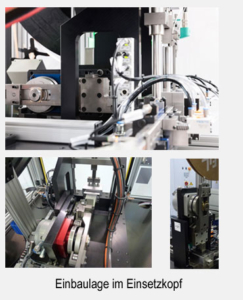

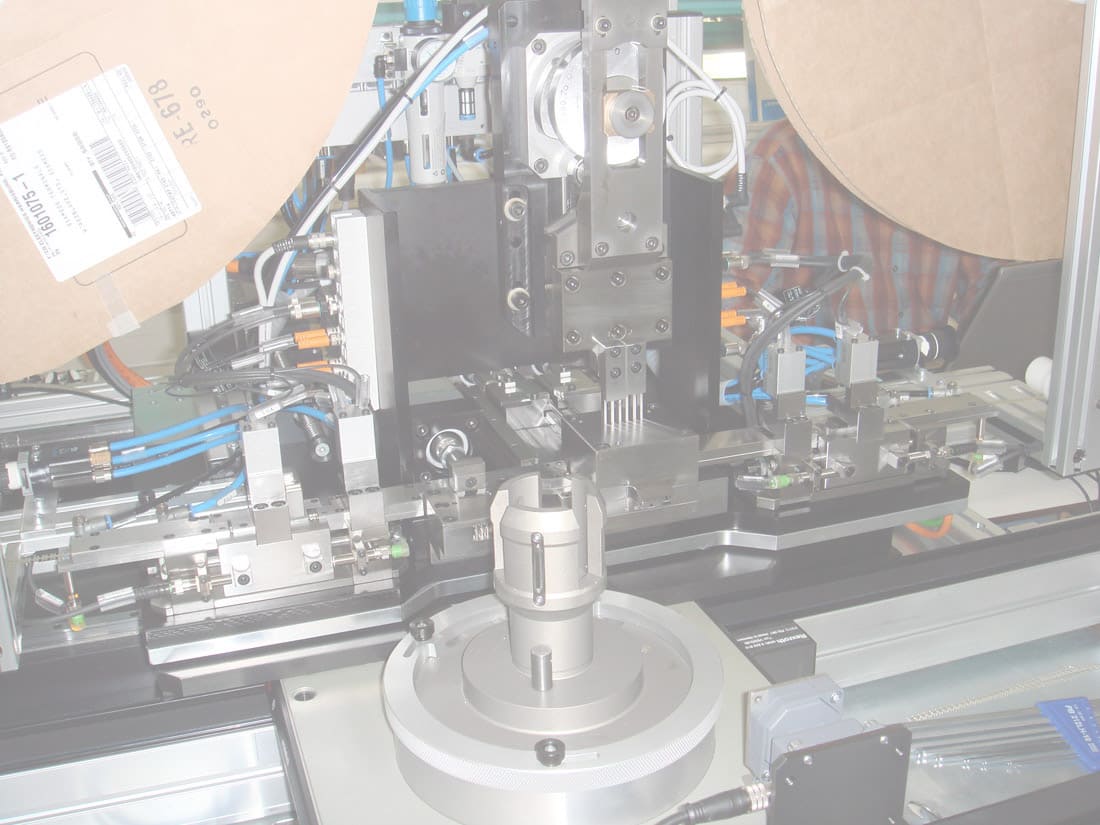

| Einsetzköpfe horizontal | WindFil GmbH | – | – | – | Füssen |
| Einsetzköpfe vertikal (auch zur Kundenintegration) | WindFil GmbH | – | – | – | Füssen |
| Handhebelpressen | WindFil GmbH | – | – | – | Füssen |
| Einsetzmaschinen/Einsetzeinheit horizontal, im Transfersystem integriert | WindFil GmbH | – | – | – | Füssen |
| Stanzpressen (Bruderer Pressen, 100% kameraüberwacht, bei Zulieferer) | Bruderer | – | – | – | beim Zulieferer |
| Messgeräte zur Kraft/Weg-Überwachung (F/s-Überwachung, optional) | Kistler / Burster | – | – | – | Füssen |
| Servoantriebe für Terminal-Einsetzen | Festo | – | – | – | Füssen |
Zusatzleistungen
Referenzkunden
Qualität
Das Qualitätsmanagementsystem der WindFil GmbH ist nach ISO 9001:2015 (DSR-Certification) für die Herstellung von Präzisionsstanzteilen und Einsetzmaschinen für IDC-Terminals zertifiziert. Die Terminalfertigung beim Zulieferer erfolgt auf Bruderer-Pressen mit 100 % kamerabasierter Überwachung; die Anlagen können optional mit Kraft/Weg-Überwachung (Messgeräte von Kistler und Burster) ausgerüstet werden.
| Nachweis | Füssen |
|---|---|
| ISO 9001 |
Historie
- 1995
Die SIAMEZE IDC Schneidklemmgeometrie (aus der Produktentwicklung der Firma Amtronics Inc.) wurde durch die Firma Giermann Electronics in verschiedenen europäischen Staaten auf den Markt gebracht.
Durch Firmenübernahmen, Verkäufe und Neugründungen gibt es heute verschiedene Varianten von IDC-Terminals für den Automotive- und Consumerbereich.
