Maschinentechnik und komplette Fertigungsanlagen für die Vorfertigung im Holzrahmenbau – vom Montagetisch bis zur Produktionslinie
woodtec Fankhauser GmbH
6264 Pfaffnau (CH) · 4803 Vordemwald (CH)Neu auf Amplifa

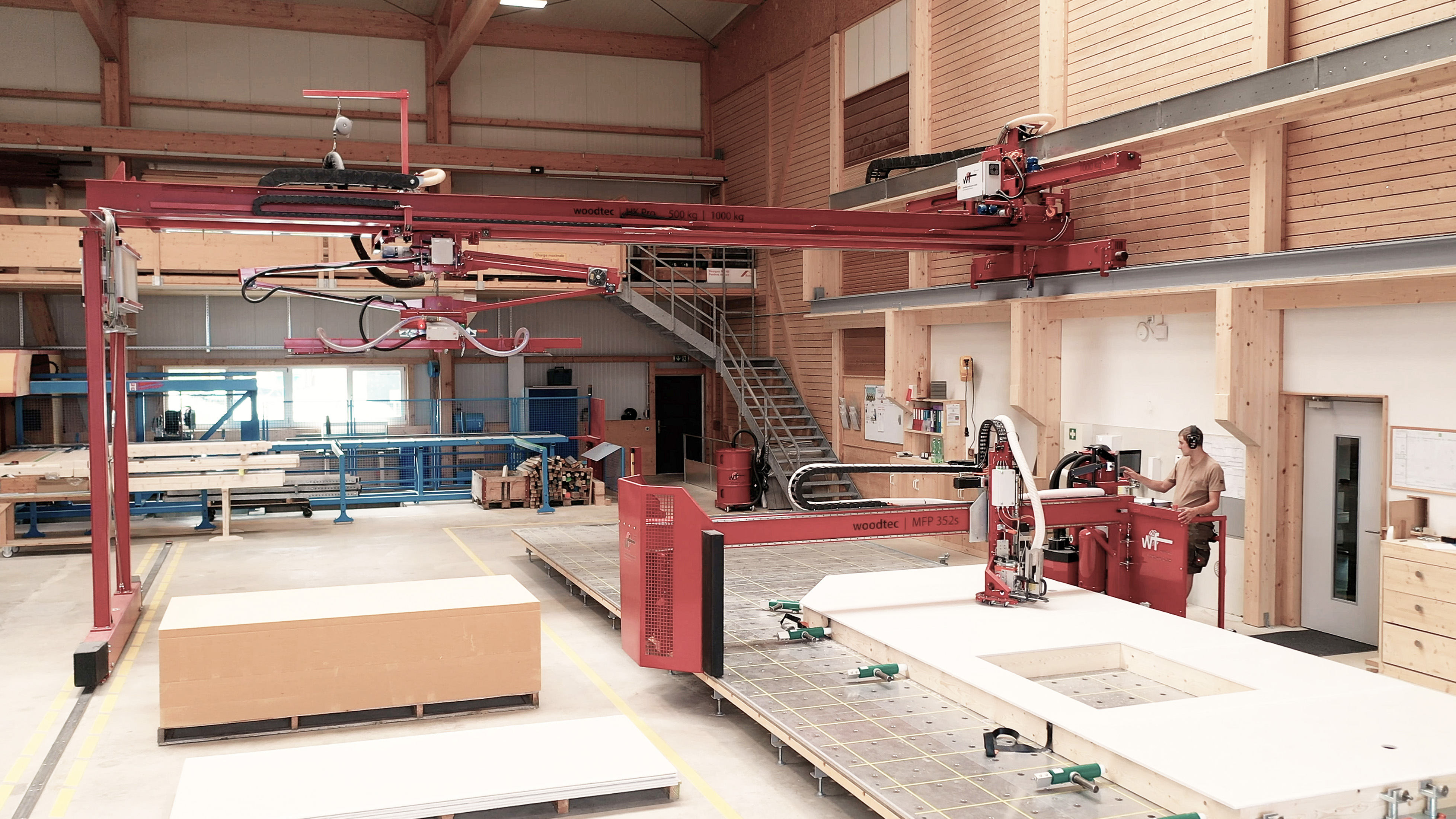

Maschinentechnik für den modernen Holzbau
Die woodtec Fankhauser GmbH aus Pfaffnau in der Schweiz ist ein 1987 gegründeter Maschinenhersteller für den modernen Holzbau. Das Unternehmen fertigt Maschinentechnik für die Vorfertigung von Holzrahmenbau-Elementen: Elementbautische und Montageplattformen, Multifunktionsportale für automatisches Abklammern und Ausfräsen der Beplankung, Vakuumpressen für Brettsperrholz (BSP/CLT), Pressvorrichtungen für verleimte Kastenelemente, Handlingkräne mit Vakuumhebern, Einblasplatten für Dämmung sowie Klebstoffauftrags- und Querlagenförderportale. Die Maschinen werden modular zusammengestellt – von einzelnen Arbeitsstationen bis zu kompletten Fertigungsanlagen und Produktionslinien. Die Konstruktion erfolgt in 3D mit Autodesk Inventor, angeboten wird zudem eine Augmented-Reality-App für die Darstellung von Fertigungsplänen in Echtgrösse. Seit 1987 wurden laut Unternehmensangaben 615 Betriebe mit Montagetischen und 62 Vakuumpressen in 31 Ländern ausgestattet; Kunden stammen aus Zimmerei, Holzrahmenbau, Fertighausbau und Brettsperrholz-Produktion in der Schweiz, Deutschland, Österreich, Italien und Tschechien.
- Standort
- Pfaffnau
- Verfahren
- Vorfertigung Holzrahmenbau (Rahmen zusammenbauen auf Elementbautisch), Beplankung bearbeiten (automatisches Ausfräsen und Abklammern mit Multifunktionsportal MFP 350s), Plattenfräsen (staubfreies Ausfräsen mit Bündigfräser, auch Gipsfaserplatten), Kastenelemente verleimen (pneumatische Pressvorrichtung), Brettsperrholz (BSP/CLT) Produktion mit Vakuumpresse, Isolation einblasen (mit Einblasplatte), Material Handling (Vakuumheben von Platten bis 300 kg), Wenden und Transportieren von Elementen (mit Wende- und Transportmodul)
- Werkstoffe
- OSB, Gipsfaserplatte, Dreischichtplatte, Weichfaserplatte, Kertoplatte, Faserzementplatte, Cellulose-Dämmung, Brettsperrholz (BSP/CLT)
- Gegründet
- 1987
- Branchen
- Holzbau, Holzrahmenbau, Brettsperrholz-/CLT-Produktion, Zimmerei, Fertighausbau, Holzindustrie
- 01
3D-Konstruktion (Autodesk Inventor)
- 02
Projektleitung
- 03
Maschinenfertigung in Pfaffnau
- 04
Modularer Aufbau der Anlage beim Kunden
- 05
Inbetriebnahme der Fertigungseinrichtung
Verarbeitbare Plattenmaterialien und Werkstoffe
OSB-Platte
Hauptbeplankungsmaterial für Holzrahmenelemente; wird gefräst, geklammert und per Vakuumheber bis 300 kg gehandhabt.
Gipsfaserplatte (Fermacell)
Beplankungsmaterial, das mit dem staubfreien Plattenfräser mit Bündigfräser und Staub-Vorabscheider bearbeitet wird.
Dreischichtplatte
Plattenmaterial für Beplankungen; wird vom Stapel geschnitten, auf Mass zugeschnitten und auf das Element gefördert.
Weichfaserplatte
Plattenmaterial, das mit dem Multifunktionsportal MFP 350s automatisiert abgeklammert und ausgefräst wird.
Kertoplatte (Furnierschichtholz)
75 mm dicke Platten für verleimte Kastenelemente, verpresst mit 160 t Presskraft pro Element.
Faserzementplatte
Schweres Beplankungsmaterial, dessen Handhabung den Einsatz des Handlingkran Pro mit Vakuumheber erfordert.
Brettsperrholz (BSP/CLT)
Massivholzplatten, die mit der Vakuumpresse BSP hergestellt werden.
Brettschichtholz (BSH)
Trägermaterial für verleimte Kastenelemente und Abbund-Konstruktionen.
Cellulose-Dämmung

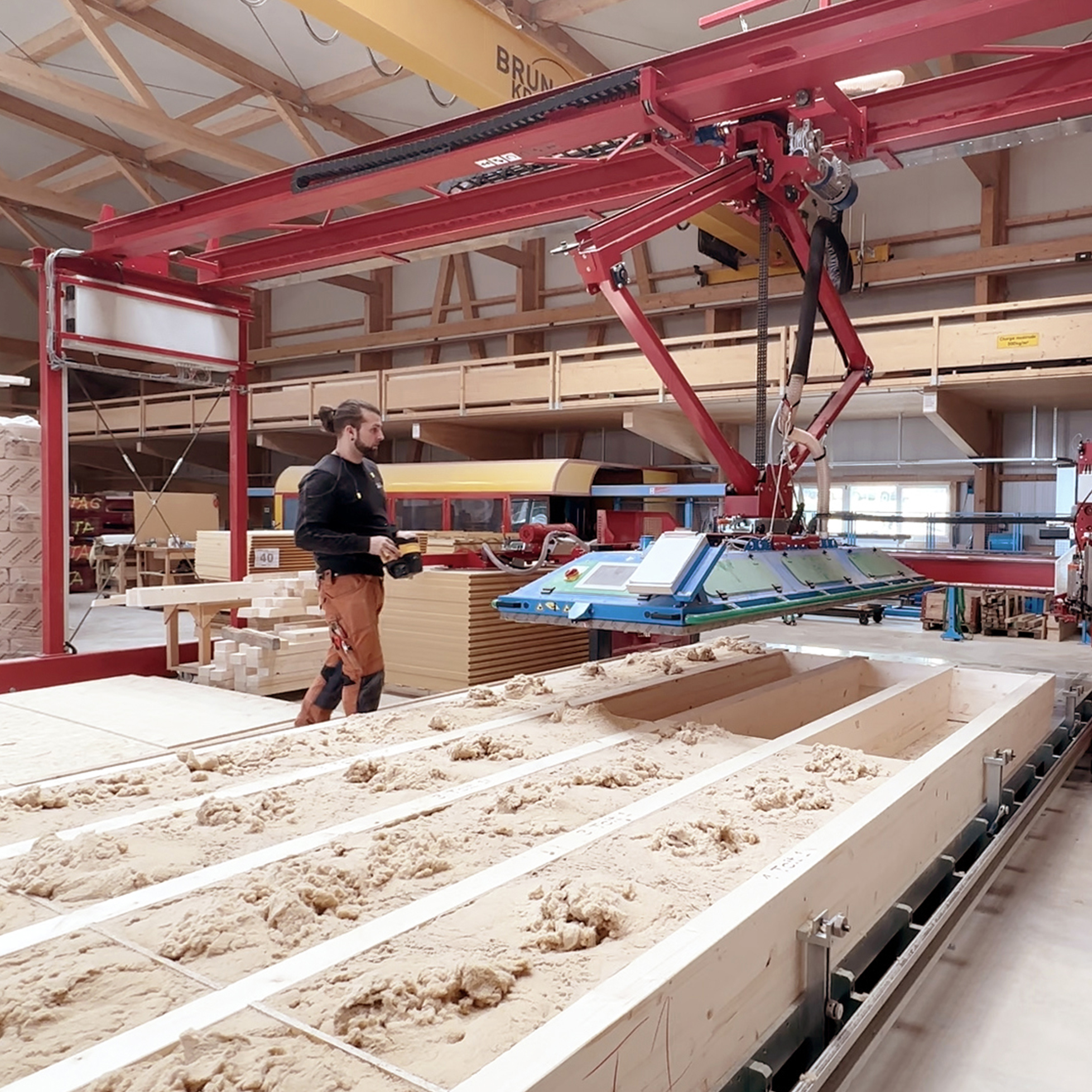

Einblasdämmung, die mit der Einblasplatte mit Schnellwechselsystem eingebracht wird.
Standorte
Pfaffnau
CHProduktion und Administration
- Stückgewicht / Größe
- Kastenelemente bis 7 t und 19 m Länge (bis 25 m)
- Losgröße
- Einzelanlagen und Ausbaustufen, projektbezogen konfiguriert
- Werkstoffe
- OSB, Gipsfaserplatten (Fermacell), Dreischicht-, Weichfaser- und Kertoplatten

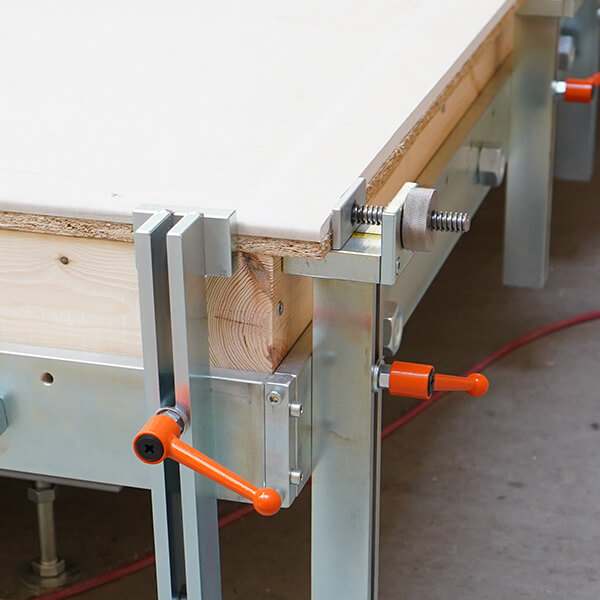

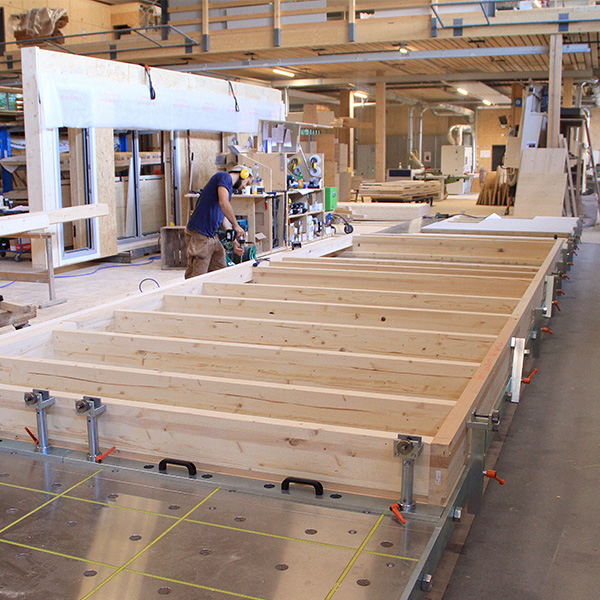

- Elementbautisch

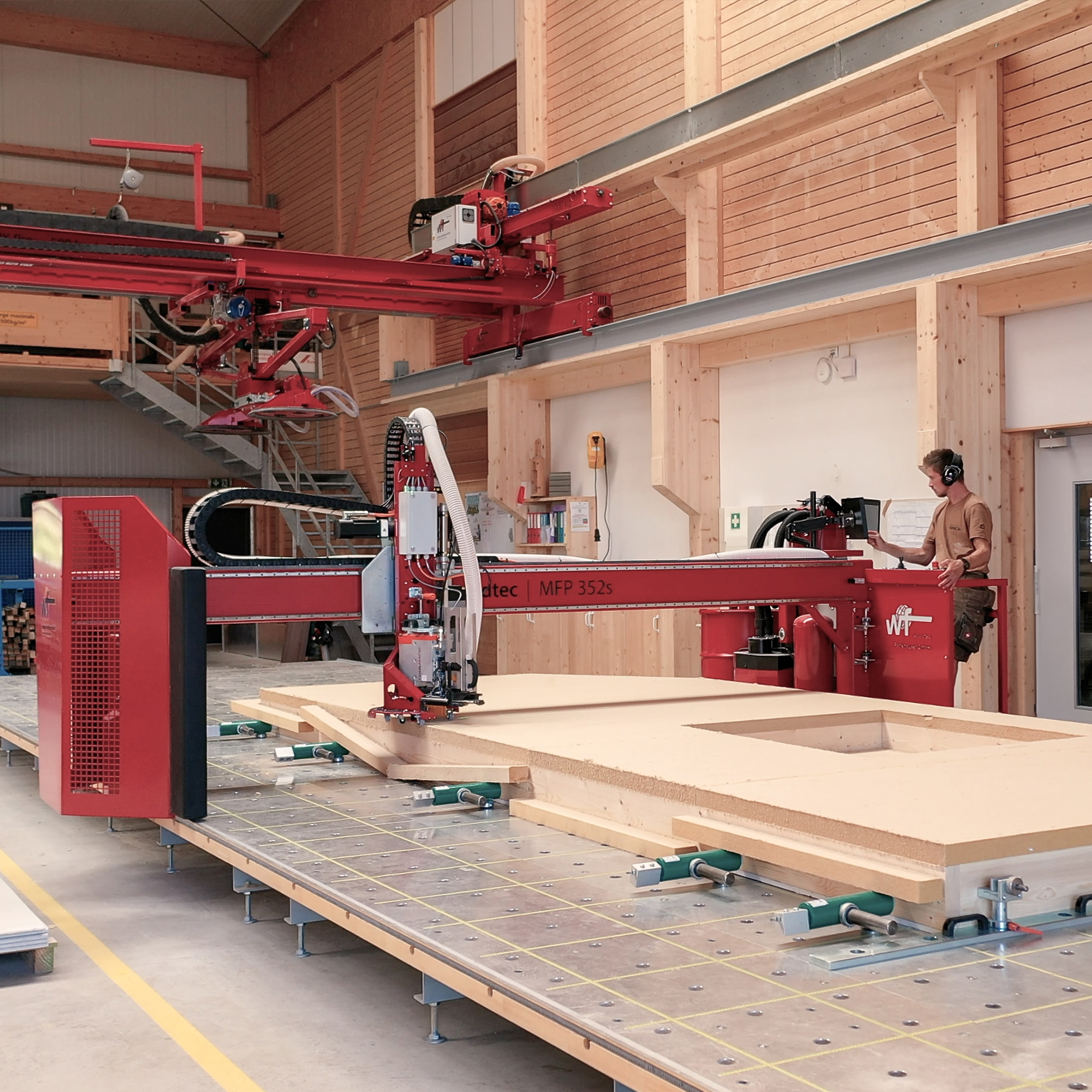

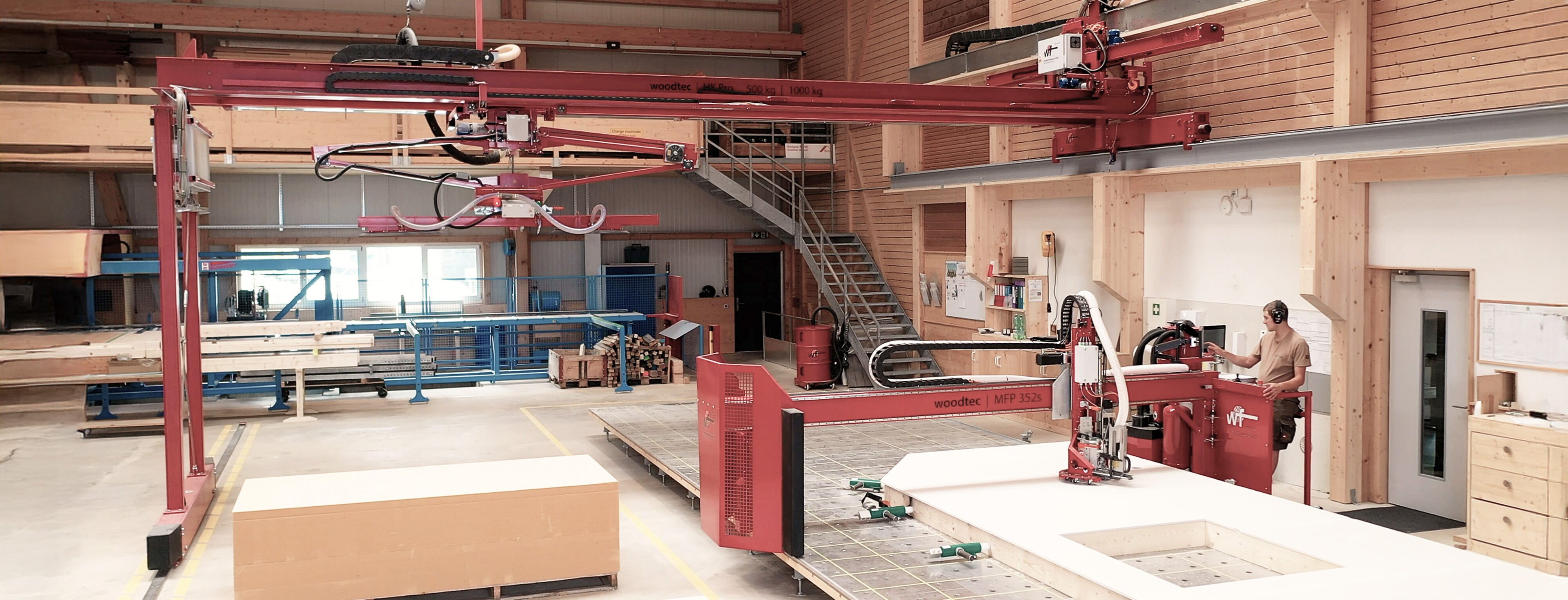

- Multifunktionsportal MFP 350s

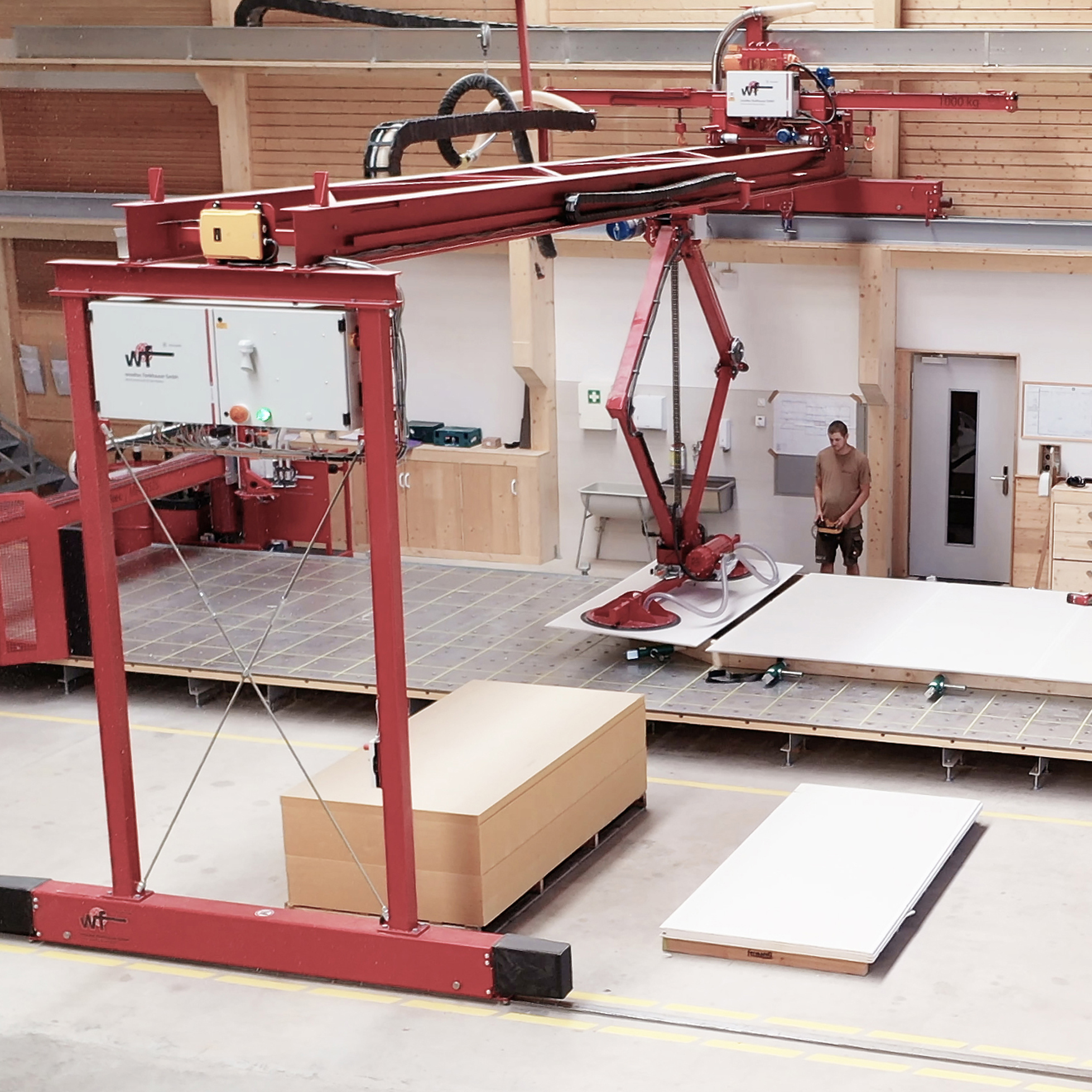

- Handlingkran Pro
- Handlingkran Basic

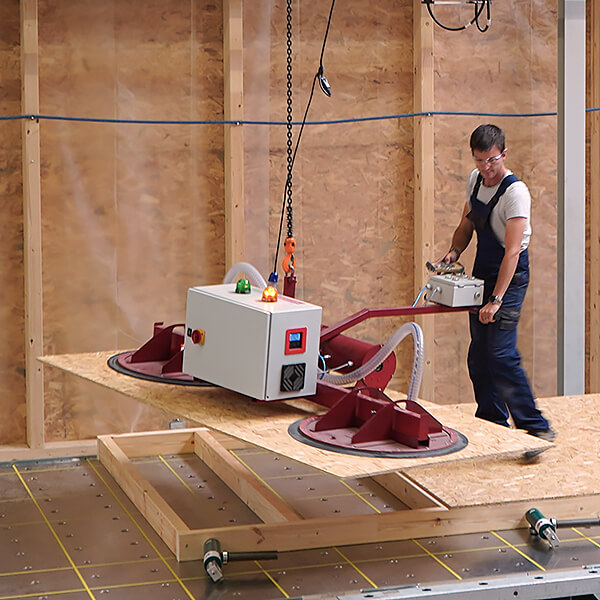

- Vakuumheber

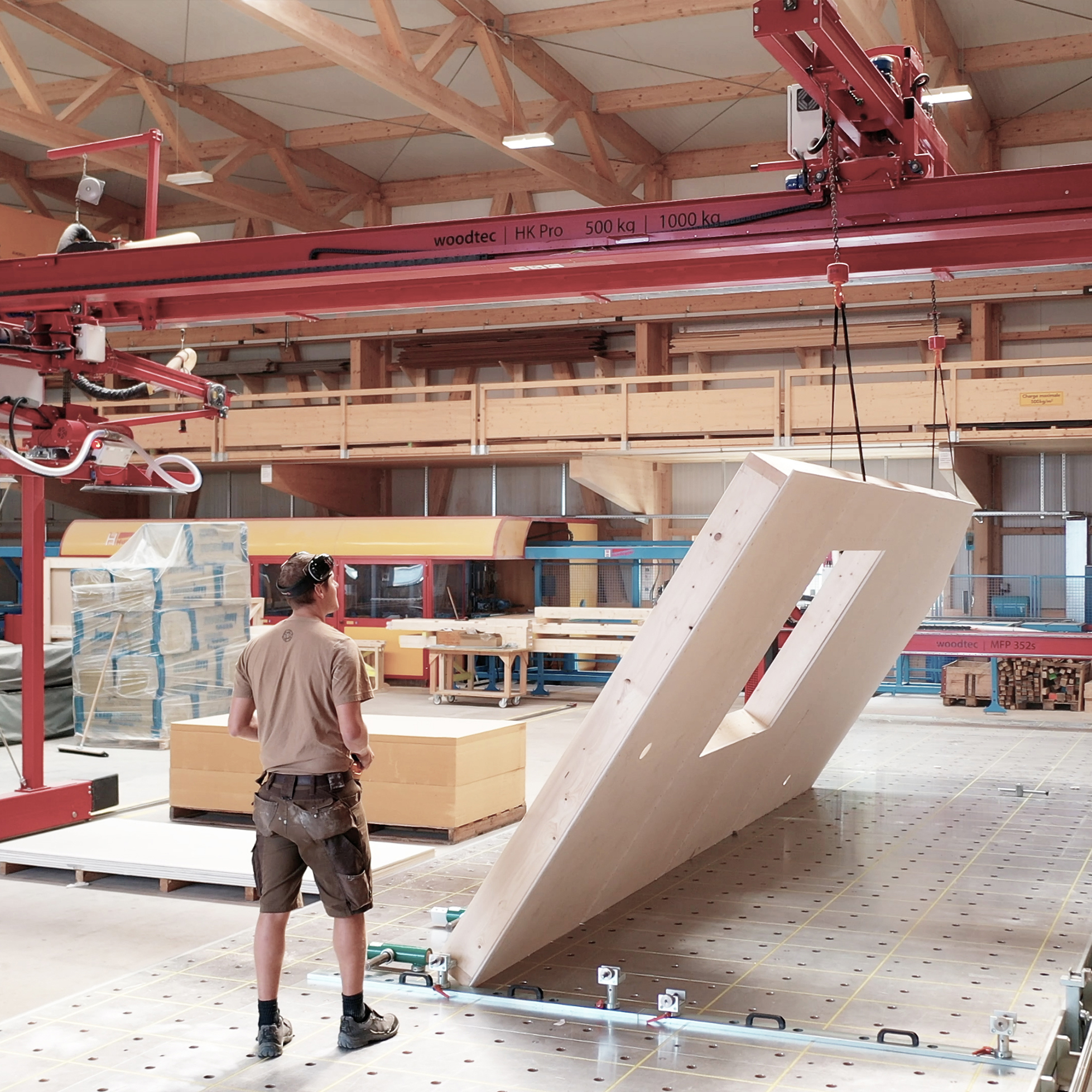

- Wende- und Transportmodul
- Vakuumpresse BSP
- Pressvorrichtung für Kastenelemente (160 t Presskraft)

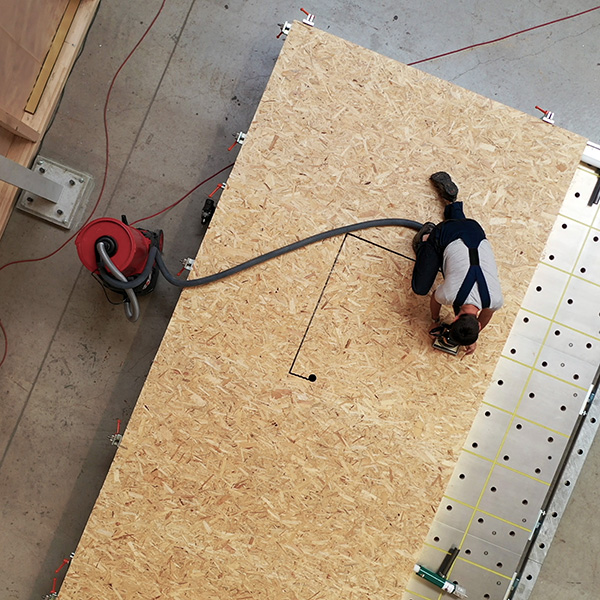

- Plattenfräser
- Klebstoffauftragsportal
- Querlagenförderportal
- Einblasplatte
- Vertikale Plattensäge

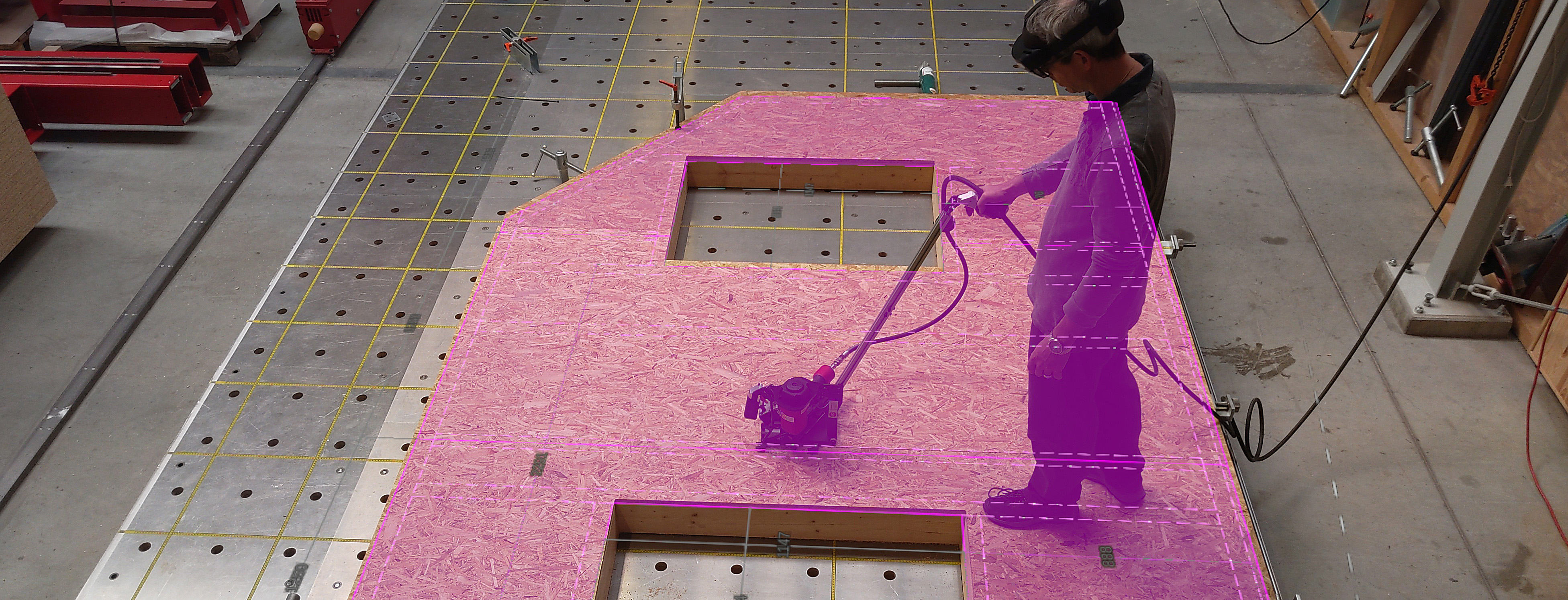

- Augmented-Reality-System
Vordemwald
CHAdresse lt. Impressum (Konzeption)
Maschinen und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Vorfertigung Holzrahmenbau (Rahmen zusammenbauen auf Elementbautisch)Montage | – | – | – | – | Holz, OSB, Gipsfaserplatten (Fermacell), Dreischichtplatten, Weichfaserplatten, Kerto |
| Beplankung bearbeiten (automatisches Ausfräsen und Abklammern mit Multifunktionsportal MFP 350s)Zerspanung | – | – | – | – | OSB, Fermacell, Dreischicht, Weichfaserplatte, Faserzementplatten, Gipsfaserplatten |
| Plattenfräsen (staubfreies Ausfräsen mit Bündigfräser, auch Gipsfaserplatten)Zerspanung | – | – | – | – | OSB, Gipsfaserplatten, Fermacell, Dreischichtplatten |
| Kastenelemente verleimen (pneumatische Pressvorrichtung)Fügen | – | 19 m (bis 25 m realisierbar laut Praxis) | 7 t pro Element | – | Brettschichtholz-Träger, Kertoplatten, Holzwerkstoffplatten |
| Brettsperrholz (BSP/CLT) Produktion mit VakuumpresseFügen | – | – | – | – | Holz, CLT, BSH, Brettsperrholz |
| Isolation einblasen (mit Einblasplatte)Montage | – | – | – | – | Cellulose-Dämmung, Holzweichfaser |
| Material Handling (Vakuumheben von Platten bis 300 kg)Montage | – | – | 300 kg | – | OSB, Fermacell, Gipsfaserplatten, Dreischichtplatten |
| Wenden und Transportieren von Elementen (mit Wende- und Transportmodul)Montage | – | – | 1 t (Ständerwerk mit Erstbeplankung) | – | – |
| Dachelemente in der Halle vorfertigenMontage | – | – | – | – | Holz |
| Vertikalsäge bestücken (Platten zuschneiden)Zerspanung | – | – | – | – | Gipsfaserplatten, OSB |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Elementbautisch | woodtec Fankhauser | 615+ Betri | – | – | Pfaffnau, Schweiz |
| Multifunktionsportal | woodtec Fankhauser MFP 350s | – | 1,5 m Breite Arbeitsbereich | 2022 | Pfaffnau, Schweiz |
| Handlingkran Pro | woodtec Fankhauser Handlingkran Pro | – | bis 300 kg, bis 45 m/min | – | Pfaffnau, Schweiz |
| Handlingkran Basic | woodtec Fankhauser Handlingkran Basic | – | 5/20 m/min Fahr, 2,4/7,2 m/min Hub | 2019 | Pfaffnau, Schweiz |
| Vakuumheber | woodtec Fankhauser | – | bis 300 kg Traglast, ø70 cm Saugteller | – | Pfaffnau, Schweiz |
| Wende- und Transportmodul | woodtec Fankhauser | – | Hakenabstand 1,6–4 m, bis 1 t | – | Pfaffnau, Schweiz |
| Vakuumpresse BSP | woodtec Fankhauser Vakuumpresse BSP | 62 | z.B. 3,5 x 15 / 18 m | 2001 | Pfaffnau, Schweiz |
| Pressvorrichtung für Kastenelemente | woodtec Fankhauser | – | 160 t Presskraft pro Element | 2014 | Pfaffnau, Schweiz |
| Plattenfräser | woodtec Fankhauser | – | – | – | Pfaffnau, Schweiz |
| Klebstoffauftragsportal / Klebstoffauftragsautomat | woodtec Fankhauser Basic | – | – | – | – |
| Querlagenförderportal | woodtec Fankhauser | – | – | – | – |
| Einblasplatte | woodtec Fankhauser | – | mit Schnellwechselsystem | – | – |
| Vertikale Plattensäge | – | – | – | – | – |
| Augmented Reality System | woodtec Fankhauser | – | – | 2022 | – |
Zusatzleistungen
Referenzkunden
Unternehmenshistorie
- 1987
Gründung des Unternehmens; Anfang im umgebauten Estrich
- 1998
Einführung des Elementbautischs
- 2001
Einführung der Vakuumpresse BSP
- 2005
Einführung des Selbstbautischs
- 2012
Einführung der Pressvorrichtung für Kastenelemente
- 2019
Einführung des Handlingkrans
- 2020
Einführung des Multifunktionsportals
- 2022
Einführung von Augmented Reality; Gold Award Best of Swiss Apps 2022 für die woodtec AR App; Angebot kompletter Fertigungsanlagen
