Entwicklung und Fertigung hochpräziser CNC-Bearbeitungszentren: CNC Jigborer, Micro Center und Precision Center.
YASDA PRECISION TOOLS K.K. / YASDA Europe GmbH
Düsseldorf (Europazentrale) · Satosho-cho, Okayama (Headquarter/Produktion)Neu auf Amplifa
Über YASDA
YASDA PRECISION TOOLS K.K. ist ein japanischer Hersteller von Werkzeugmaschinen mit Sitz in Satosho-cho, Okayama. Aus der 1929 von Sinjiro Yasuda gegründeten Zylinderbohr- und Kolbenfertigung entwickelte sich seit der Einführung der Präzisions-Waagrechtbohr-/Fräsmaschine Jig Master 1964 ein Unternehmen, das über 60 verschiedene Bearbeitungszentren entwickelt und hergestellt hat. Das Produktportfolio umfasst drei Maschinenlinien: CNC Jigborer (vertikale Bearbeitungszentren für Bohr- und Fräsarbeit höchster Genauigkeit), Micro Center (YMC) für Mikro- und Ultrapräzisionsbearbeitung mit Linearmotorantrieben und bis zu 40.000 min⁻¹ Spindeldrehzahl sowie Precision Center (YBM) als horizontale Bearbeitungszentren für hochpräzise Fertigung großer, schwerer Bauteile bis 12.000 kg. Die Maschinen kommen unter anderem im Werkzeug- und Formenbau, in der Luft- und Raumfahrt, in der Automobilindustrie und in der Mikrobearbeitung zum Einsatz. Grundelemente wie Führungsbahnen werden von Hand geschabt, thermische Verzugsstabilisierungssysteme und hausgefertigte Rundtische mit Direktantrieb unterstützen die Genauigkeit. Die YASDA Europe GmbH in Düsseldorf fungiert als Europazentrale für Vertrieb, Service, Ersatzteile und Training und betreut ein Händlernetz in Europa, den USA und China.
- Standort
- Düsseldorf
- Verfahren
- Fräsen/Bohren (CNC Jigborer, 3-Achs), Mikro-/Ultrapräzisionsfräsen (Micro Center, 3-Achs), Hochpräzisions-Fräsen (Precision Center, 4/5-Achs horizontal), 5-Achs-Simultanfräsen (vertikal, YBM Vi40/Vi50, YMC+RT), Hartfräsen (Hard Milling, Die & Mold), Kundendienst & Wartung, Ersatzteilversorgung, Application Technology
- Werkstoffe
- CNC Jigborer (3-/5-Achs vertikal), Micro Center (3-/5-Achs vertikal), Precision Center (4-/5-Achs horizontal), 5-Achs-Simultanfräsen, Hand-Scraping, Thermal Distortion Stabilizing System, Y-APP Software
- Zertifikate
- Hand-Scraping der Auflageflächen, Thermal Distortion Stabilizing System, Hausgefertigte hochpräzise Rundtische (DD-Motor), Application Tests im Technical Center (Deutschland)
- Gegründet
- 1929
- Mitarbeiter
- 431 (Stammhaus,
- Branchen
- Automotive, Luft- und Raumfahrt, Werkzeug- und Formenbau (Die & Mold), Mikrobearbeitung (Medizintechnik, IT, Optik, Spritzguss, Connectoren), Job Shop, Maschinenbau (Mother Machine)
- 01
Design & Development
- 02
Manufacturing
- 03
Measurement
- 04
Hand-Scraping
- 05
Automation & Software (Y-APP)
- 06
Vertrieb, Service und Training über Europazentrale und Händlernetz
Maschinenlinien und Technologien

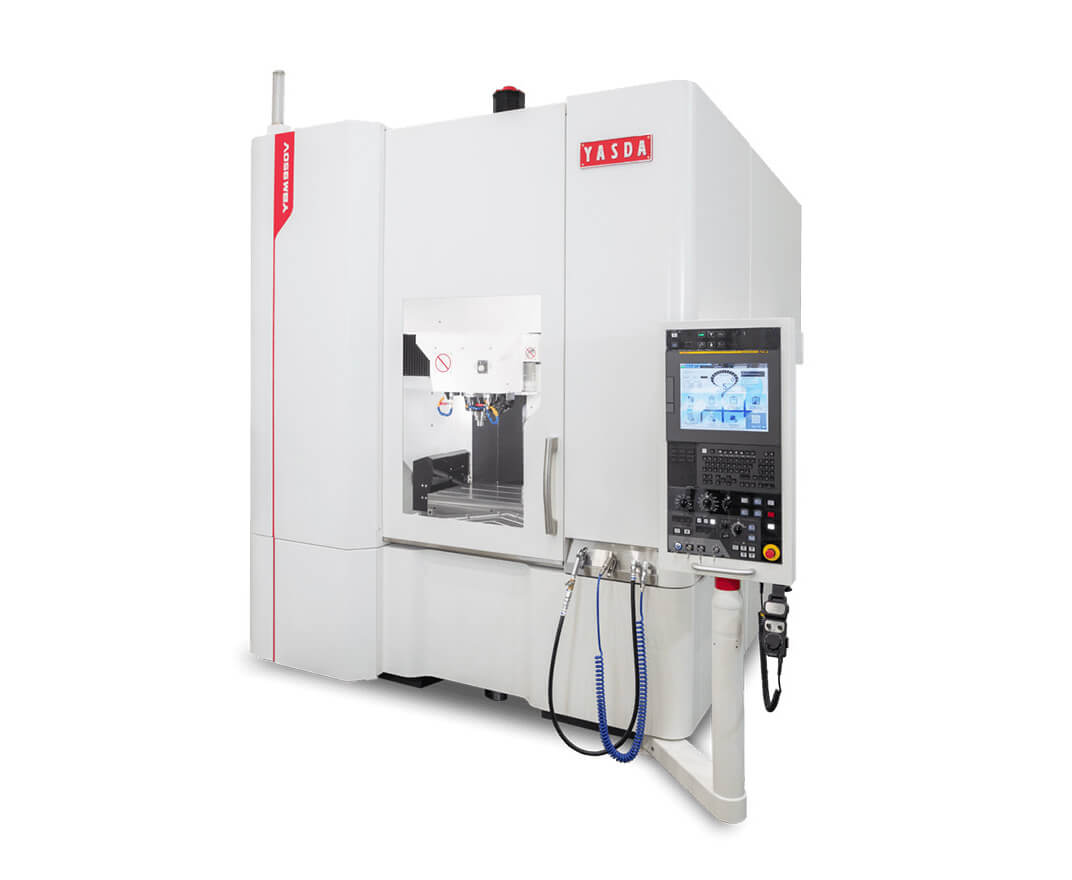

CNC Jigborer (3-/5-Achs vertikal)
Vertikale Bearbeitungszentren für Bohr- und Fräsarbeit höchster Genauigkeit, u. a. im Werkzeug- und Formenbau (Hard Milling).
Micro Center (3-/5-Achs vertikal)
Ultrapräzise Mikrobearbeitung mit Linearmotoren und 40.000 min⁻¹ Spindeln für Medizintechnik, IT, Optik und Connectoren.

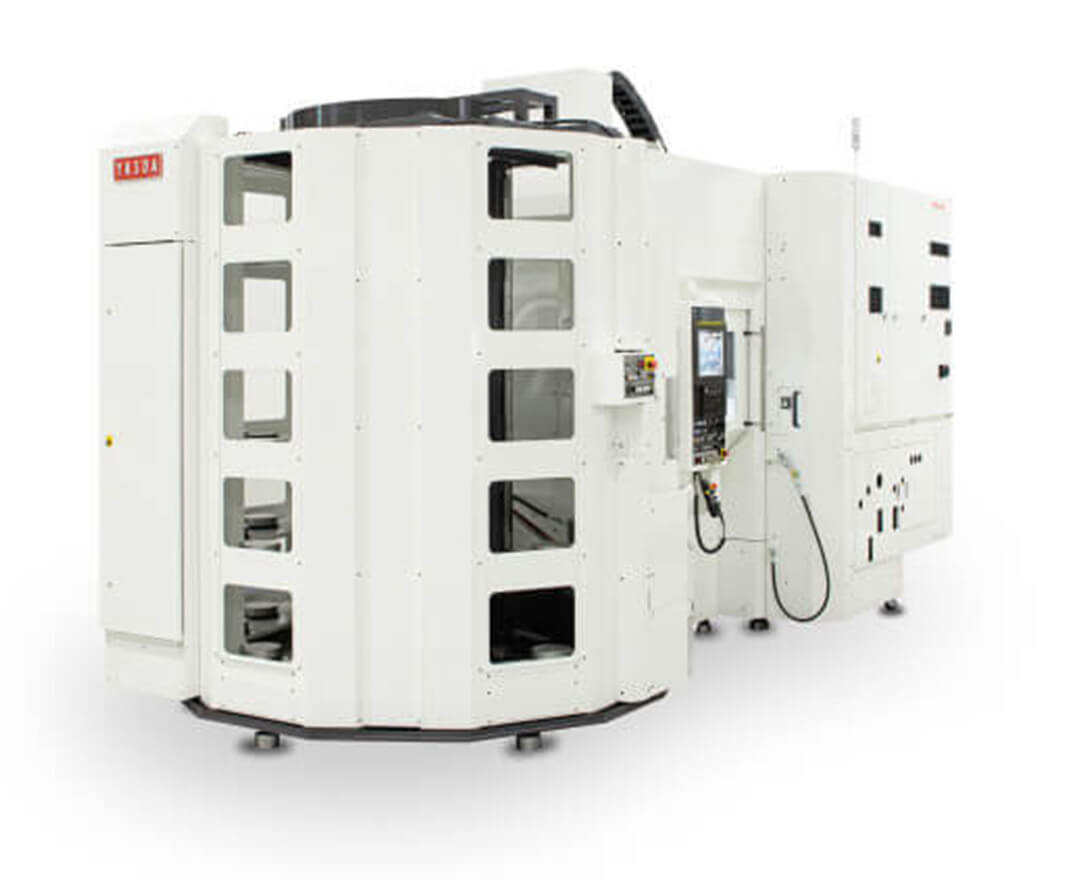

Precision Center (4-/5-Achs horizontal)
Horizontale Bearbeitungszentren für hochpräzise Fertigung großer und schwerer Bauteile, auch schwer zerspanbare Werkstoffe der Luft- und Raumfahrt.
5-Achs-Simultanfräsen
Hausgefertigte Rundtische mit DD-Direktantrieb ermöglichen 5-Achs-Simultanbearbeitung und Hartfräsen.

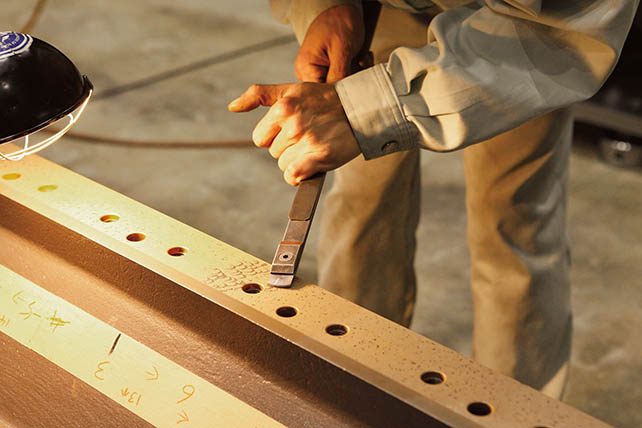

Hand-Scraping
Handgeschabte Auflageflächen der Maschinenbetten minimieren Roll-, Pitch- und Yaw-Fehler der Führungen.
Thermal Distortion Stabilizing System
Eigens entwickeltes System gegen thermische Verzüge für langzeitstabile, hochpräzise Bearbeitung.
Y-APP Software
Software-Suite für Messung, Hochpräzisionsbearbeitung, Management und Monitoring.
Standorte
Düsseldorf
DEEuropazentrale: Vertrieb, Service, Ersatzteile, Application Technology, Training
- Technical Center (temperaturgesteuertes Showroom mit modernster Messtechnik und aktuellen YASDA-Maschinen) bei Partner TECNO.team GmbH
Satosho-cho, Okayama
JPHeadquarter und Produktion (YASDA PRECISION TOOLS K.K.)
- Stückgewicht / Größe
- Workpieces bis 12.000 kg (YBM 15T)
- CNC Jigborer Fertigung
- Micro Center Fertigung
- Precision Center Fertigung
- Hand-Scraping
- Messtechnik

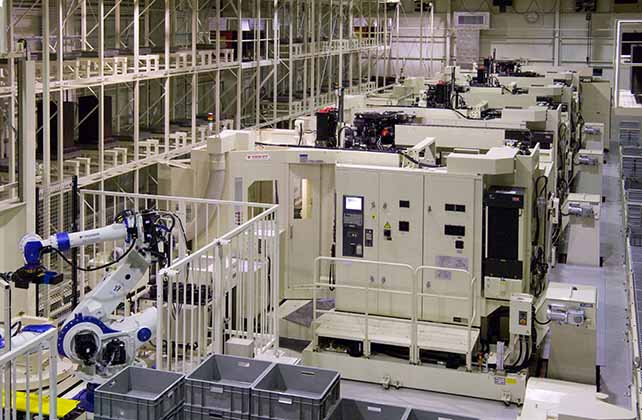

- Automation (Pallet Changer, Tool-/Workmanagement)
Maschinenlinien
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Fräsen/Bohren (CNC Jigborer, 3-Achs)Zerspanung | – | 1.800 mm (Tisch 1.800x1.200mm) | 4.000 kg | – | – |
| Mikro-/Ultrapräzisionsfräsen (Micro Center, 3-Achs)Zerspanung | – | 700x550 mm Tisch | 200 kg | – | – |
| Hochpräzisions-Fräsen (Precision Center, 4/5-Achs horizontal)Zerspanung | – | 1.500x1.500 mm Palette | 12.000 kg | – | schwer zerspanbare Werkstoffe (Luft- und Raumfahrt) |
| 5-Achs-Simultanfräsen (vertikal, YBM Vi40/Vi50, YMC+RT)Zerspanung | – | Dia. 500 mm | 500 kg | – | – |
| Hartfräsen (Hard Milling, Die & Mold)Zerspanung | – | – | – | – | – |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

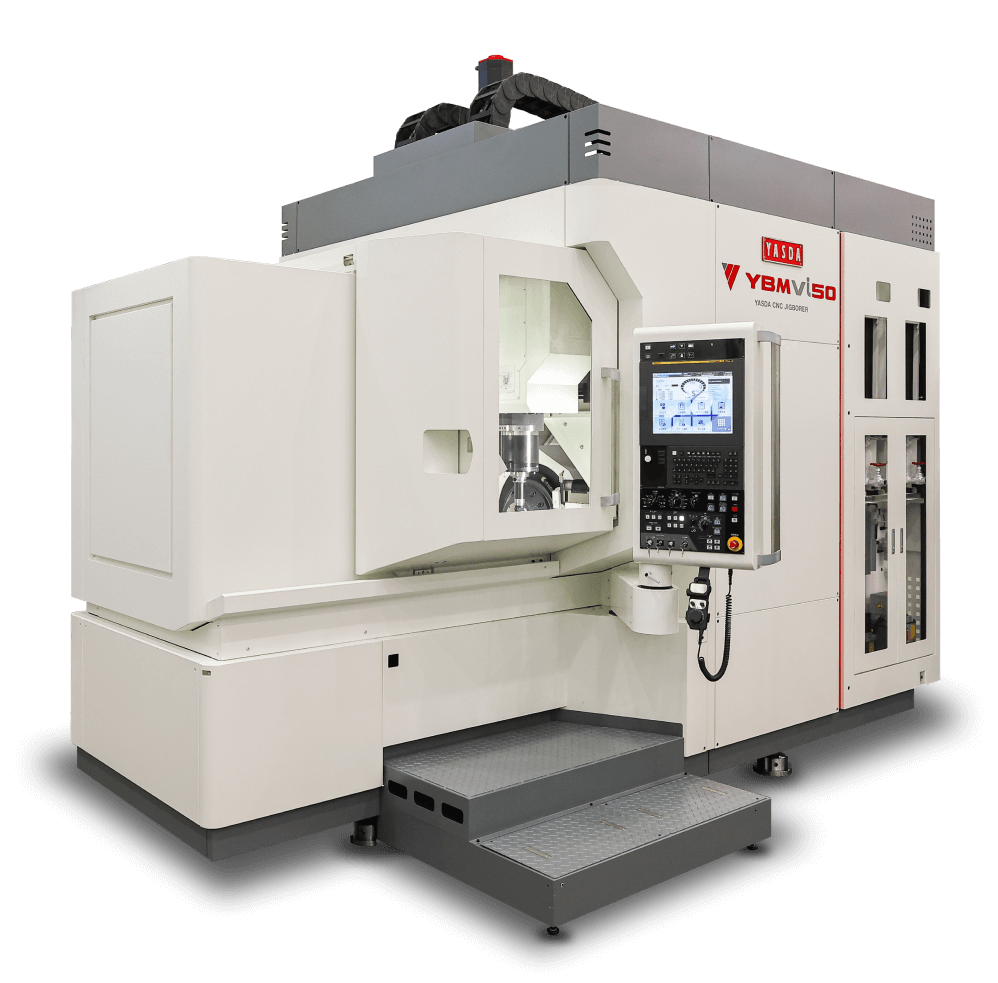

| 5-Achs-Vertikal-Bearbeitungszentrum (CNC Jigborer) | YASDA YBM Vi50 | – | 720x1.100x500 mm, Tisch Dia. 500 mm, 500 kg, 24.000 min⁻¹ (BBT40), ATC 60 [max. 200] | – | – |

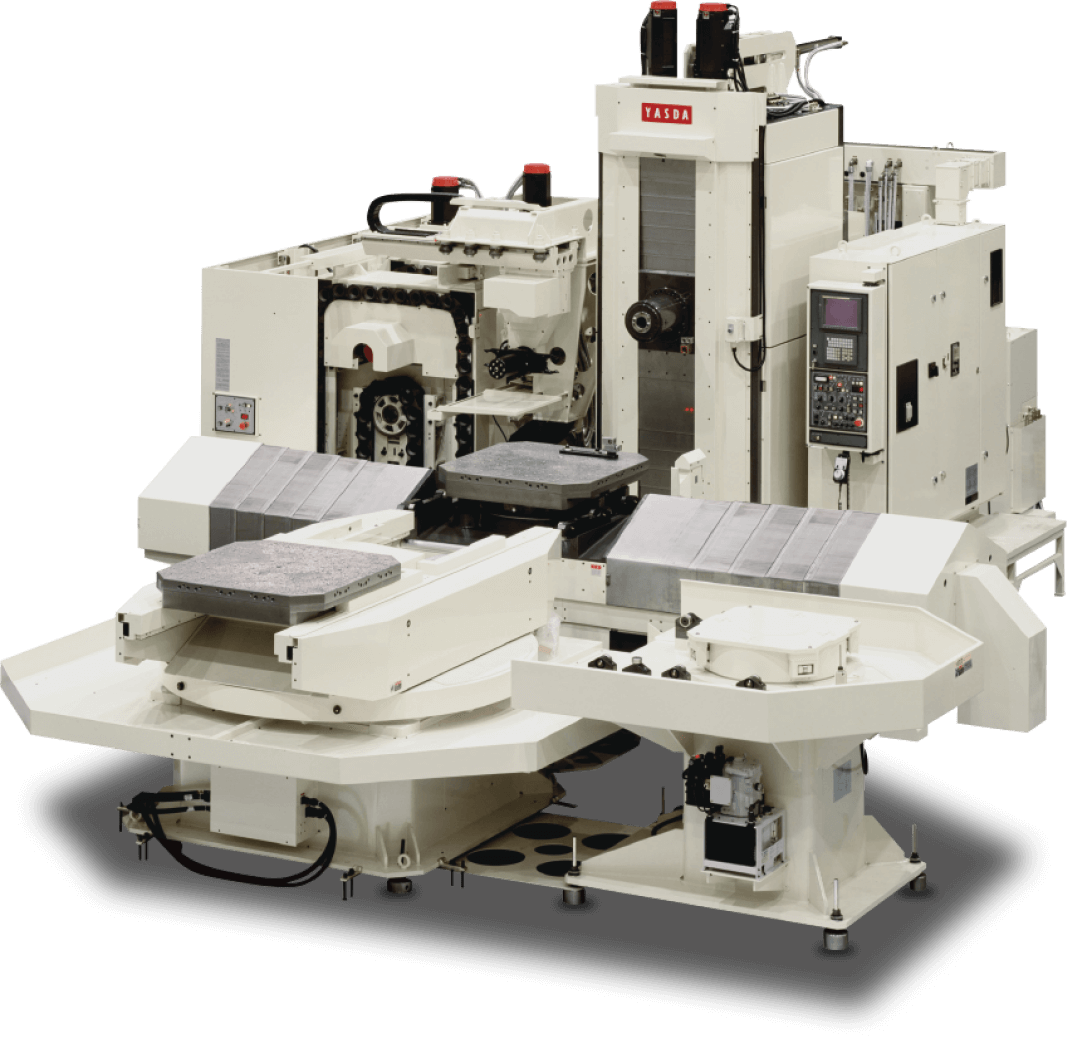

| 4-Achs-Horizontal-Bearbeitungszentrum (Precision Center) | YASDA YBM 10T | – | 1.500x1.200x1.100 mm, Palette 1.000x1.000 mm, 5.000 kg, 10.000 min⁻¹ (BBT50), ATC 60 [max. 450] | – | – |

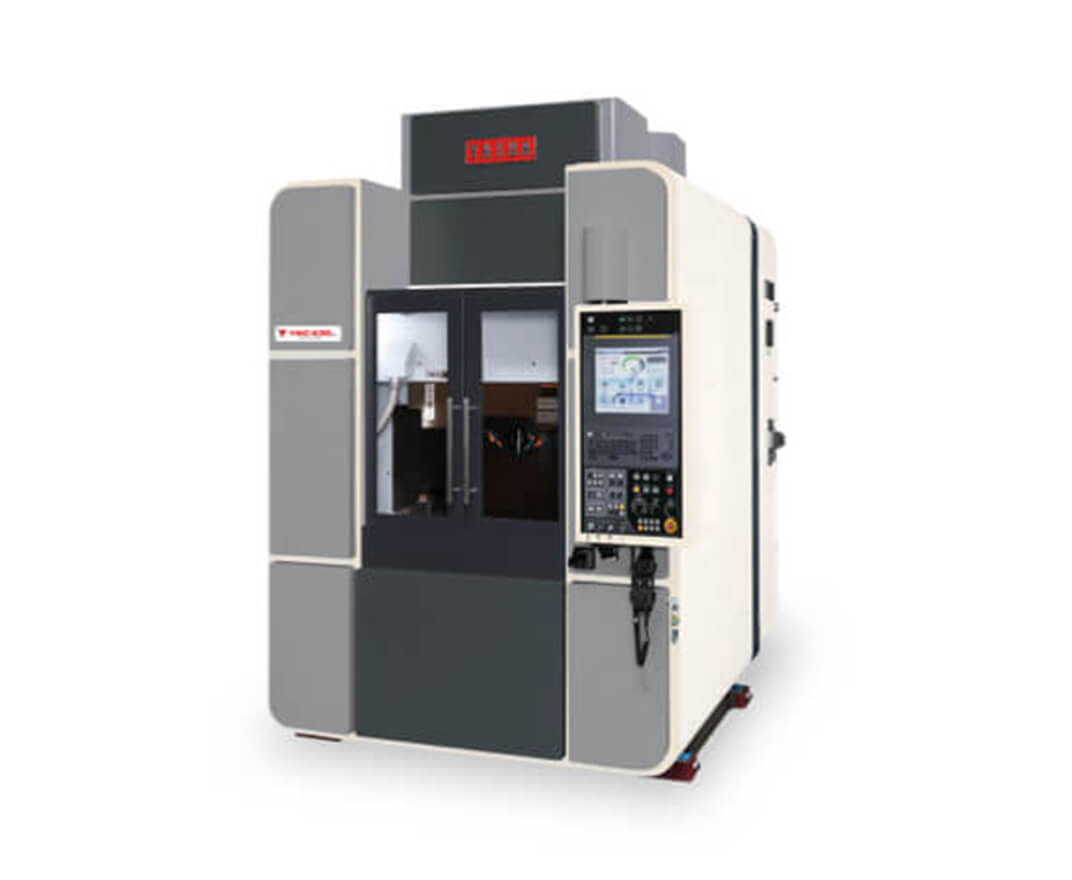

| 3-Achs-Vertikal-Bearbeitungszentrum (Micro Center) | YASDA YMC 430 | – | 420x300x250 mm, Tisch 600x350 mm, 100 kg, 40.000 min⁻¹ [80.000 op] (HSK-E32), ATC 32 [max. 90] | – | – |
| 5-Achs-Vertikal-Bearbeitungszentrum (Micro Center + Rundtisch RT10) | YASDA YMC 430 + RT10 | – | 420x300x250 mm, Dia. 115mm (EROWA)/116mm (3R), 15 kg, 40.000 min⁻¹ (HSK-E32), ATC 32 [max. 90] | – | – |
| 3-Achs-Vertikal-Bearbeitungszentrum (Micro Center) | YASDA YMC 650 | – | 600x500x280 mm, Tisch 700x550 mm, 200 kg, 40.000 min⁻¹ (HSK-E32), ATC 32 [max. 90] | – | – |
| 5-Achs-Vertikal-Bearbeitungszentrum (Micro Center + Rundtisch RT20) | YASDA YMC 650 + RT20 | – | 600x500x280 mm, Dia. 148mm (EROWA)/156mm (3R), 35 kg, 40.000 min⁻¹ (HSK-E32), ATC 32 [max. 90] | – | – |
| 3-Achs-Vertikal-Bearbeitungszentrum (CNC Jigborer) | YASDA YBM 640V | – | 600x400x350 mm, Tisch 700x450 mm, 300 kg, 24.000 min⁻¹ (BBT40), ATC 30 [max. 100] | – | – |
| 3-Achs-Vertikal-Bearbeitungszentrum (CNC Jigborer) | YASDA YBM 950V | – | 900x500x350 mm, Tisch 1.000x500 mm, 800 kg, 24.000 min⁻¹ (BBT40), ATC 30 [max. 100] | – | – |
| 3-Achs-Vertikal-Bearbeitungszentrum (CNC Jigborer) | YASDA YBM 9150V | – | 1.500x900x450 mm, Tisch 1.500x900 mm, 2.500 kg, 24.000 min⁻¹ (BBT40), ATC 60 [max. 100] | – | – |
| 3-Achs-Vertikal-Bearbeitungszentrum (CNC Jigborer) | YASDA YBM 1218V | – | 1.800x1.200x600 mm, Tisch 1.800x1.200 mm, 4.000 kg, 10.000 min⁻¹ (BBT50), ATC 32 [max. 240] | – | – |
| 5-Achs-Vertikal-Bearbeitungszentrum (CNC Jigborer) | YASDA YBM Vi40 | – | 900x500x450 mm, Tisch Dia. 400 mm, 200 kg, 24.000 min⁻¹ (BBT40), ATC 60 [max. 200] | – | – |
| 4-Achs-Horizontal-Bearbeitungszentrum (Precision Center) | YASDA YBM 7T | – | 950x800x800 mm, Palette 630x630 mm, 1.200 kg, 10.000 min⁻¹ (BBT50), ATC 60 [max. 450] | – | – |
| 4-Achs-Horizontal-Bearbeitungszentrum (Precision Center) | YASDA YBM 8T | – | 1.300x1.000x1.100 mm, Palette 800x800 mm, 3.000 kg, 10.000 min⁻¹ (BBT50), ATC 60 [max. 450] | – | – |
| 4-Achs-Horizontal-Bearbeitungszentrum (Precision Center, Quill-Spindel) | YASDA YBM 15T | – | 2.100x1.800x1.500x300 mm (X,Y,Z,W), Palette 1.500x1.500 mm, 12.000 kg, 2.800 min⁻¹ (BBT50), ATC 60 | – | – |
Zusatzleistungen
Referenzkunden
Qualität und Präzision
YASDA verfolgt den Grundsatz „The first priority is precision“ mit strenger Qualitätskontrolle: Grundkomponenten werden von Hand geschabt, das Thermal-Distortion-Stabilizing-System sichert langzeitstabile Genauigkeit, und im Technical Center in Deutschland stehen moderne Messtechnik sowie Application Tests zur Verfügung.
| Nachweis | Satosho-cho, Okayama |
|---|---|
| Hand-Scraping der Auflageflächen | |
| Thermal Distortion Stabilizing System | |
| Hausgefertigte hochpräzise Rundtische (DD-Motor) | |
| Application Tests im Technical Center (Deutschland) |
Historie
- 1929
Sinjiro Yasuda gründet Strong Shoukai; Zylinderbohrung für Automobilmotoren und Kolbenfertigung mit drei Mitarbeitern
- 1939
YASDA PRECISION TOOLS K.K. wird gegründet; Entwicklung der ersten Bohrmaschine
- 1964
Entwicklung des Jig Master (Präzisions-Waagrechtbohr-/Fräsmaschine); Einstieg in den Werkzeugmaschinenbau
- 1966
Entwicklung des Precision Center: erste horizontale Bearbeitungszentrale (Precision Center)
- 1976
Entwicklung YBM90N: horizontale Bearbeitungszentrale
- 1986
Entwicklung YBM V-Serie: erste vertikale Bearbeitungszentrale für den Werkzeug- und Formenbau
- 1992
Entwicklung YBM 900N-TT: erste 5-Achsen-Bearbeitungszentrale
- 1994
Entwicklung YBM640V: vertikale Bearbeitungszentrale
- 2002
Entwicklung YMC-Serie: vertikale Bearbeitungszentrale für Mikro- und Ultrapräzisionsbearbeitung
- 2008
Entwicklung YBM Vi40: erste 5-Achs-Vertikal-Bearbeitungszentrale
- 2014
Entwicklung PX30i
- 2018
Entwicklung YMC650+RT20: hochpräzise, hocheffiziente Mikrobearbeitung auch für größere Werkstücke
- 2019
90-jähriges Firmenjubiläum
- 2025

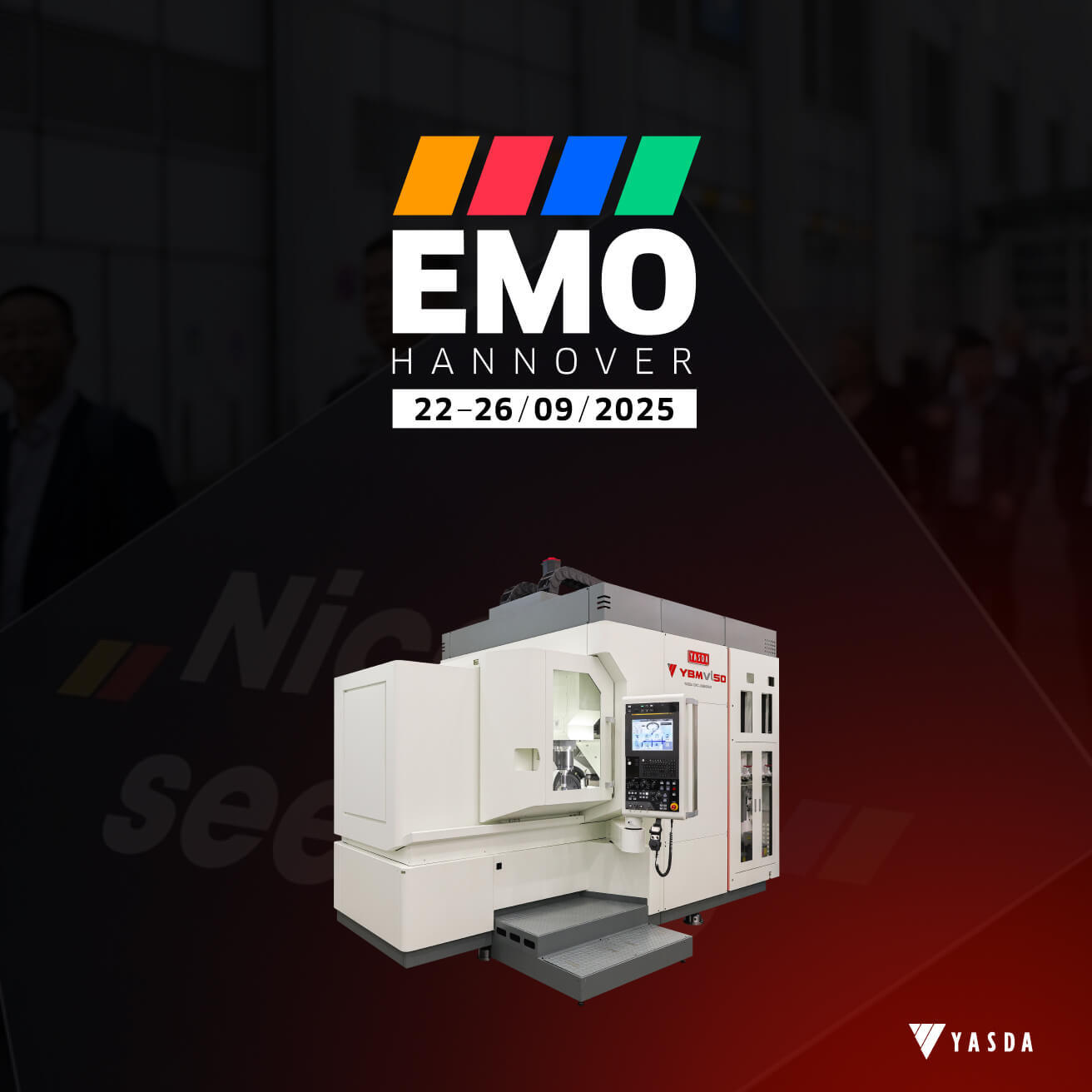

Teilnahme an der EMO Hannover; Vorstellung YBM Vi50, Fokus PX30i Automation
