Fertigung präziser Formätzteile aus allen gängigen Metallarten – von Prototypen bis Großserien.
ZE Ätztechnik GmbH
GranseeNeu auf Amplifa
Über die ZE Ätztechnik GmbH
Die ZE Ätztechnik GmbH in Gransee, rund 50 km nördlich von Berlin, fertigt Formätzteile aus allen gängigen Metallarten in Materialstärken von 0,01 bis 2,0 mm und Abmessungen von 2 x 2 mm bis 500 x 2000 mm. Beim chemischen Ätzen werden fotochemische Vorlagen als Werkzeug eingesetzt; die Teile sind plan, gratfrei und spannungsfrei, ohne die sonst im Kleinserienbereich hohen Werkzeugkosten. Das Verfahren eignet sich für Musterätzteile, Prototypen und Nullserien ebenso wie für große Auflagen bis 10 Millionen Stück. Gefertigt wird aus Eisen, Stahl, Chrom, Nickel, Kupfer, Zink, Zinn, Aluminium, Beryllium, Kupferberyllium sowie Legierungen dieser Metalle. Geliefert wird als Platinen, einzeln, gebogen oder mit Oberflächenveredelung. Die Abnehmer kommen aus Elektrotechnik, Luft- und Raumfahrt, Medizintechnik, Automotive, optischer Industrie, Maschinenbau, Mess- und Regeltechnik, Kommunikation sowie Design und Modellbau.
- Standort
- Gransee
- Verfahren
- Formteilätzung (Chemisches Ätzen von Formätzteilen), Individuelle Kundenberatung, Kundenorientierte Entwicklung, Formätzteile als Platinen, einzeln, gebogen, veredelt, Musterfertigung, Prototypen, Kleinserien, Serienfertigung
- Werkstoffe
- Eisen, Stahl, Chrom, Nickel, Kupfer, Zink, Zinn, Kupferberyllium
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Branchen
- Elektrotechnik, Luft- und Raumfahrt, Medizintechnik, Automotive, Optische Industrie, Maschinenbau
- 01
Beratung und Entwicklung
- 02
Erstellung fotochemischer Vorlagen (Tool-CAD)
- 03
Laminieren und Belichten
- 04
Chemische Formteilätzung
- 05
Oberflächenveredelung
- 06
Qualitätskontrolle
- 07
Versand als Platinen, einzeln oder gebogen
Werkstoffe und Verfahren
Eisen
Ätzbarer Werkstoff für Formätzteile in dünnen Blechdicken.
Stahl
Gängiges Material für präzise Formätzteile verschiedener Stärken.
Chrom
Verarbeitet zu Formätzteilen unter anderem für die optische Industrie.
Nickel
Geeignet für feinstrukturierte Ätzteile mit kleinen Öffnungen.
Kupfer
Verwendet für Ätzteile in Elektrotechnik und Elektronik.
Zink
Ätzbarer Werkstoff für Formätzteile.
Zinn
Verarbeitet zu dünnwandigen Formätzteilen.
Aluminium
Ätzbar mit abweichenden Toleranzen von ca. 16 % der Materialstärke.
Beryllium
Spezialwerkstoff für Anwendungen in Luft- und Raumfahrt und Messtechnik.
Kupferberyllium
Federhartes Material für präzise Ätzteile.
Metalllegierungen
Viele Legierungen der genannten Metalle sind verarbeitbar.
Standorte
Gransee
DEFirmensitz und Produktion
- Stückgewicht / Größe
- Materialstärke 0,01–2,00 mm; Bauteilgröße bis 500 × 2000 mm
- Losgröße
- 1 bis 10.000.000 Stück
- Werkstoffe
- Eisen, Stahl, Chrom, Nickel, Kupfer, Zink, Zinn, Aluminium, Beryllium, Kupferberyllium, Legierungen
- CHEMCUT-Ätzanlage
- SCHMID-Ätzanlage
- BARCO Tool-CAD-Arbeitsplatz
- DU PONT-Laminatoren
- DU PONT-Printer
- ZEISS-Zweikoordinaten-Messsystem

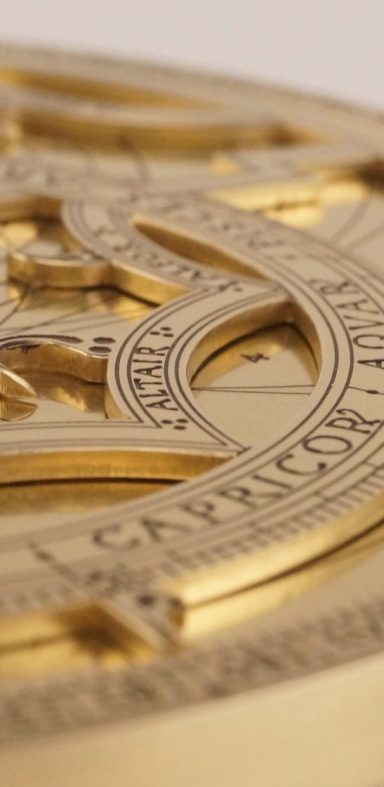

Formätzteile

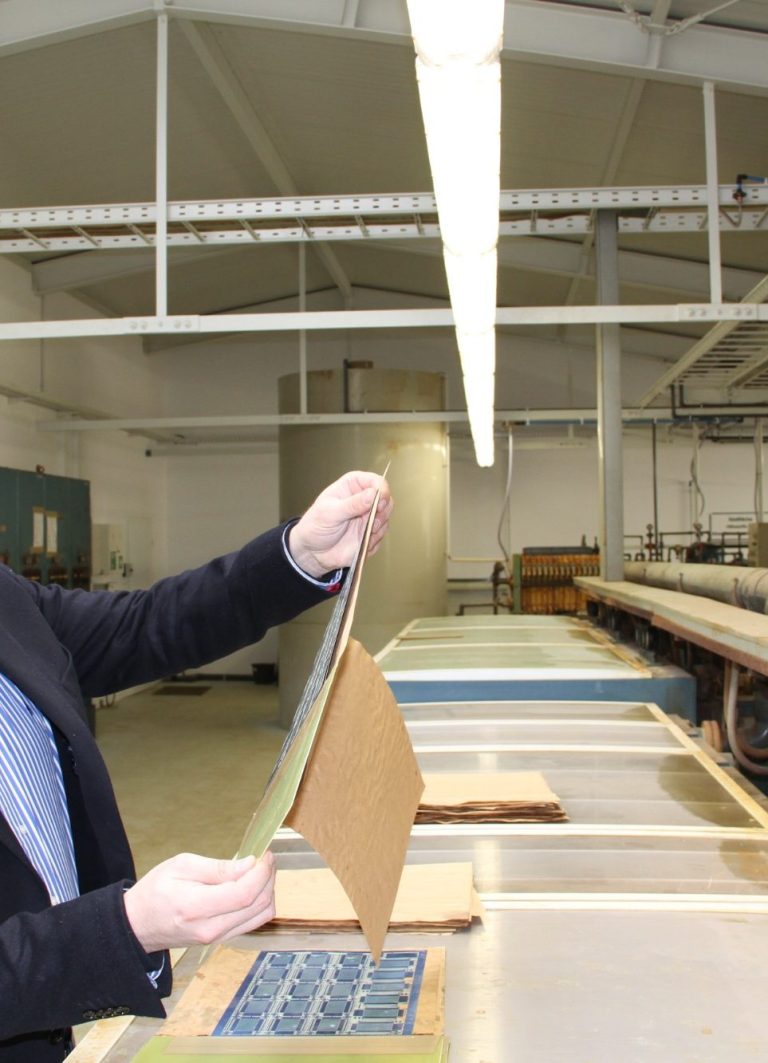

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Formteilätzung (Chemisches Ätzen von Formätzteilen)Ätzen | ±0,02 mm bis ±0,20 mm (abhängig von Materialdicke) | 2000 mm (500mm x 2000mm laut PDF) × 500 mm | – | 1 – 10.000.000 | Eisen, Stahl, Chrom, Nickel, Kupfer, Zink, Zinn, Aluminium, Beryllium, Kupferberyllium, Legierungen dieser Metalle |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Ätzanlage | CHEMCUT | – | – | – | Gransee |
| Ätzanlage | SCHMID | – | – | – | Gransee |
| Zweikoordinaten-Messsystem | ZEISS | – | – | – | Gransee |
| Tool-CAD-Arbeitsplatz | BARCO | – | – | – | Gransee |
| Laminatoren | DU PONT | – | – | – | Gransee |
| Printer | DU PONT | – | – | – | Gransee |
Zusatzleistungen
Qualität
Die Produktion erfolgt nach DIN EN ISO 9001:2015 mit lückenloser Qualitätskontrolle. Zur Messung der Ätzteile kommt ein ZEISS-Zweikoordinaten-Messsystem mit Projektormessung im Durchlichtverfahren zum Einsatz.
| Nachweis | Gransee |
|---|---|
| ISO 9001 |
