Zerspanungsunternehmen für CNC-Fräsen bis 5 Achsen, Funkenerosion, Drahtschneiden und Flachschleifen für Werkzeugbau, Automobiltechnik und Sondermaschinenbau.
Zerspanungstechnik Freihart GmbH
92345 Dietfurt (Mallerstetten 50)Neu auf Amplifa
Über die Zerspanungstechnik Freihart GmbH
Die Zerspanungstechnik Freihart GmbH ist ein 2001 gegründetes, mittelständisches Familienunternehmen mit Sitz in Dietfurt (Mallerstetten 50), das CNC-Zerspanungsdienstleistungen für Kunden aus Werkzeug- und Formenbau, Automobiltechnik, Nutzfahrzeugbranche und Sondermaschinenbau anbietet. Das Leistungsportfolio umfasst 3- und 5-Achs-CNC-Fräsen auf DMG-Maschinen, Drahterodieren, Senkerodieren mit selbst konstruierten Elektroden aus Graphit oder Kupfer, Tieflochbohren mit Durchmessern von 3 bis 25 mm, Flachschleifen sowie Bandsägen-Zuschnitt aus einem eigenen Materiallager. Werkstücke werden aus allen zerspanbaren Materialien wie Metallen, Kunststoffen, Graphit und Ureol gefertigt; Bauteilabmessungen von bis zu 1250 x 1250 x 1000 mm (Fräsen) bzw. 1300 x 965 x 550 mm (Senkerodieren) sind möglich. Neben Einzelfertigung und Prototypen nach CAD-Daten umfasst das Angebot auch Serienfertigung von Prototypen bis Großserien, einschließlich Guss-Endbearbeitung, Entgraten, Waschen, Dichtigkeitsprüfung und Vermessung mit Messprotokollen. Wärme- und Oberflächenbehandlung wie Härten, Nitrieren oder Eloxieren werden über Partner angeboten. Der Maschinenpark wurde zuletzt um eine 5-Achs-Fräsmaschine DMG DMC90 DuoBlock und eine 3D-Koordinatenmessmaschine Mitutoyo CrystaApex S 9168 erweitert.
- Standort
- Dietfurt
- Verfahren
- CNC-Fräsen 5-Achs, CNC-Fräsen 3-Achs, Drahtschneiden (Drahterodieren), Senkerodieren (funkenerosives Senken), Tieflochbohren, Flachschleifen, Sägen (Bandsäge-Zuschnitt), Einzelfertigung / Prototypen-Fertigung
- Werkstoffe
- Metalle (allgemein), Kunststoffe, Graphit, Ureol, Kupfer (Elektroden), gehärtete Stähle, Stahlsorten (Materiallager), Guss (Ölwannen, Ansaugkrümmer, Zylinderköpfe)
- Zertifikate
- 3D-Koordinatenmessung (Mitutoyo CrystaApex S 9168) mit Messprotokollen, Dichtigkeitsprüfung in der Serienfertigung, ISO 9001
- Gegründet
- 2001
- Branchen
- Werkzeug- und Formenbau, Automobiltechnik, Nutzfahrzeugbranche, Sondermaschinenbau, Modellbau
- 01
CAD/CAM-Programmierung (inkl. 5-Achs)
- 02
Sägen / Materialzuschnitt aus eigenem Materiallager
- 03
CNC-Fräsen 3- und 5-Achs
- 04
Funkenerosion (Draht- und Senkerodieren, Elektrodenkonstruktion)
- 05
Tieflochbohren
- 06
Flachschleifen
- 07
Wärme- und Oberflächenbehandlung über Partner
- 08
Entgraten, Waschen, Dichtigkeitsprüfung
- 09
3D-Koordinatenmessung mit Messprotokoll
- 10
Verpackung, Lieferung/Abholung
Werkstoffe und Verfahren

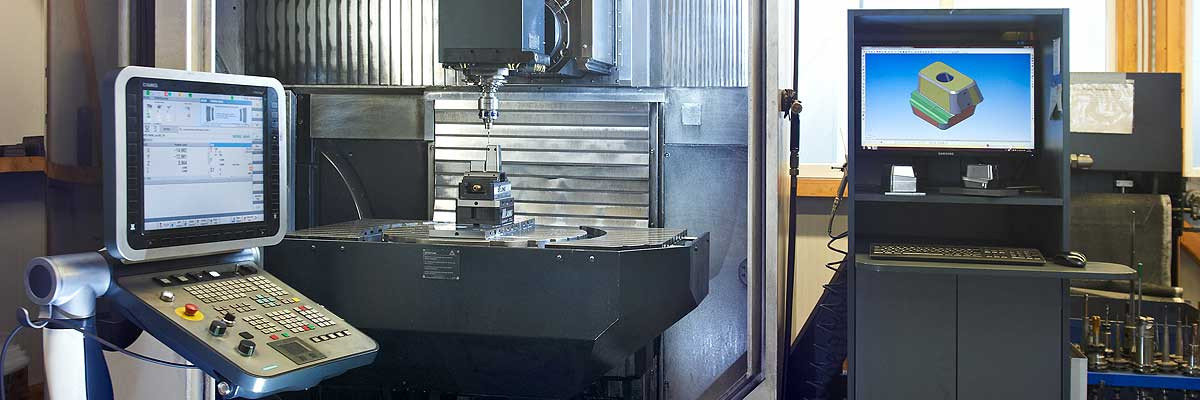

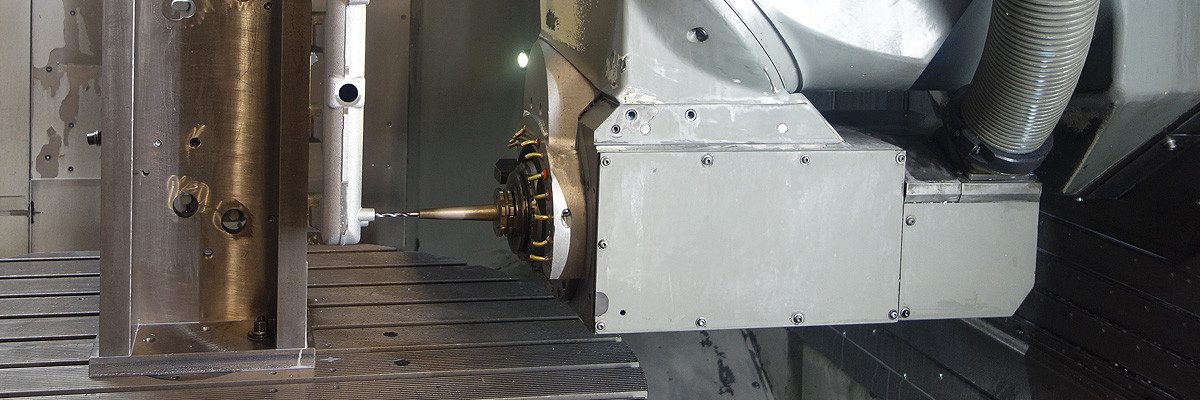

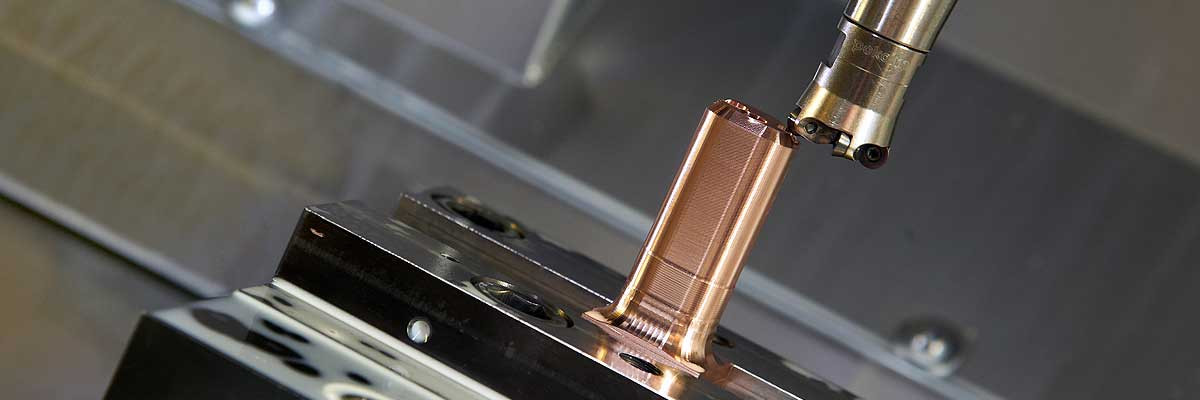

CNC-Fräsen auf DMG-Fräszentren
Fertigung komplexer kundenspezifischer Bauteile aus allen zerspanbaren Materialien, max. 1250 x 1250 x 1000 mm.
Drahtschneiden
Funkenerosives Schneiden komplexer Konturen an Konturteilen bis 500 x 350 x 400 mm und Koniken bis 30°, auch in gehärteten Stählen.

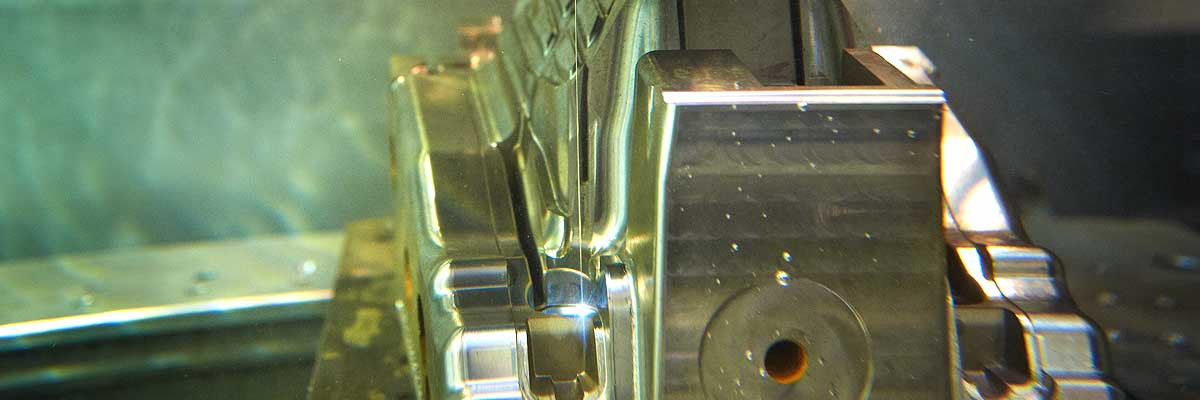

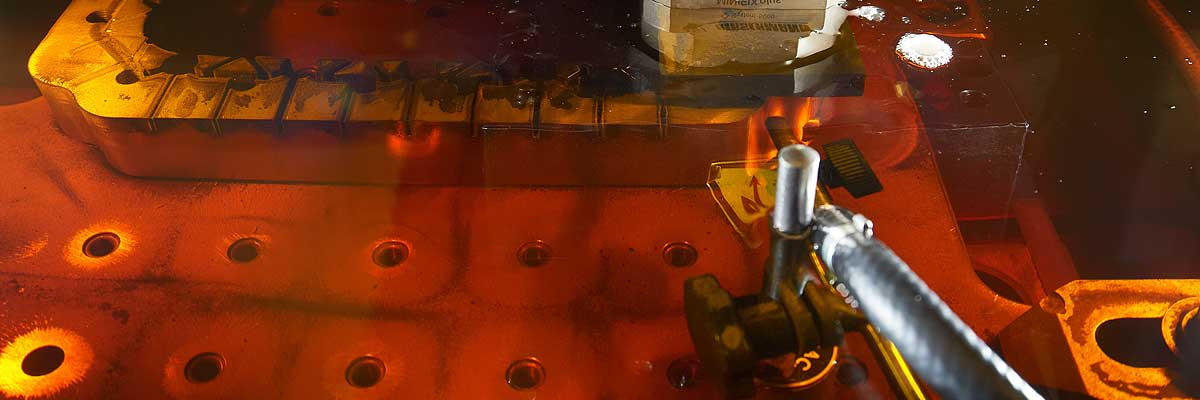

Funkenerosives Senken
Erodieren schmaler, tiefer Rippen und komplexer Konturen bis 1300 x 965 x 550 mm mit im Haus konstruierten Elektroden aus Graphit oder Kupfer.
Tieflochbohren
Spanende Bohrungsherstellung ab dem dreifachen Bohrungsdurchmesser, Durchmesser 3–25 mm.

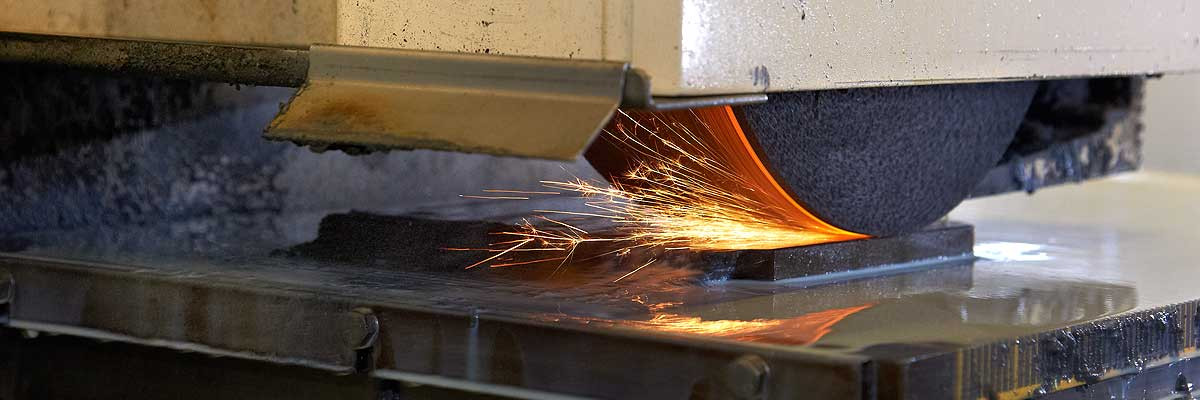

Flachschleifen
Herstellung passgenauer Parallelflächen und höchster Oberflächengüte für Einzelteile und Serienteile bis 1000 mm Länge.
Bandsägen-Zuschnitt
Vollautomatischer Rohteilzuschnitt, gängige Stahlsorten größtenteils auf Lager.

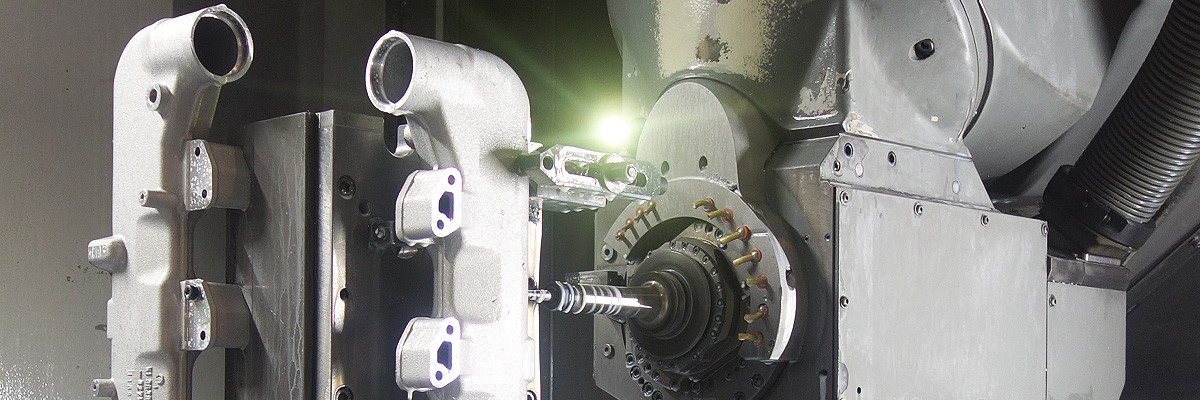

Guss-Endbearbeitung
Endbearbeitung von Gussteilen wie Ölwannen, Ansaugkrümmern und Zylinderköpfen inkl. Entgraten, Waschen, Dichtigkeitsprüfung und Vermessung.
Standort
Dietfurt
DEProduktionsstandort / Firmensitz
- Losgröße
- Einzelfertigung, Prototypen, Serienfertigung bis Großserien
- Werkstoffe
- Metalle, Kunststoffe, Graphit, Ureol, gehärtete Stähle, Guss
- DMG MORI DMF 360 (5-Achs, 3600/1100/900 mm, SK50, zwei Rundtische Pendelbearbeitung)
- DMG MORI DMU 125 P dB (5-Achs, 1250/1000/1000 mm)

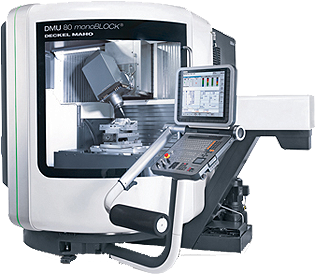

- DMG MORI DMU 80 mB (5-Achs, 1130/630/630 mm)
- DMG MORI DMU 60 mB (5-Achs, 730/560/560 mm)

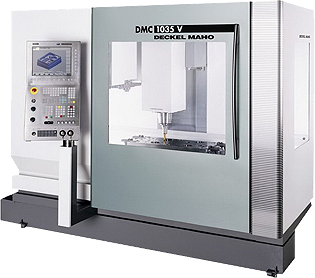

- DMG MORI DMC 1035 V (3-Achs, 1035/560/510 mm)

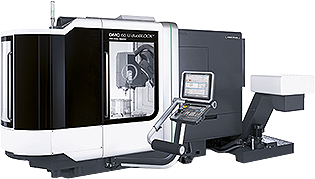

- DMG MORI DMC 100 U DB (5-Achs, 1000/1000/1000 mm, Palettenwechsler, SK50)
- DMG MORI DMC 90 U DB (5-Achs, 900/1050/850 mm, Palettenwechsler, SK40)
- DMG MORI DMC90 DuoBlock (5-Achs)
- Drahterodiermaschine CUT E 600 (600/400/350 mm)
- Drahterodiermaschine Robofil 440 cc (550/340/405 mm, ±30°)
- ELOTHERM Senkerodiermaschine P1F (Becken 2200/1300/500 mm)
- ELOTHERM Senkerodiermaschine P1 (Becken 1260/1060/550 mm)

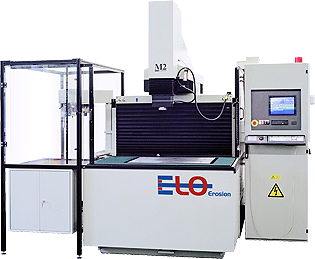

- ELOTHERM Senkerodiermaschine M2 (Becken 900/650/450 mm)

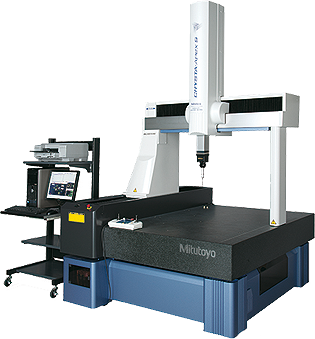

- Mitutoyo 3D-Koordinatenmessmaschine CrystaApex S 9168 (900/1600/800 mm)
- ELB Flachschleifmaschine (500/1000/600 mm)
- Knuth Bandsäge abs 350 b (750 x 370 mm)
Bauteile und Fertigungsverfahren
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen 5-AchsZerspanung | – | 1250 mm | – | Einzelfertigung – Großserien | alle zerspanbaren Materialien, Metalle, Kunststoffe, Graphit, Ureol |
| CNC-Fräsen 3-AchsZerspanung | – | 1250 mm | – | Einzelfertigung – Großserien | alle zerspanbaren Materialien, Metalle, Kunststoffe, Graphit, Ureol |
| Drahtschneiden (Drahterodieren)Zerspanung | – | 500 mm | – | – | Metalle, gehärtete Stähle, schwer zerspanbare Materialien |
| Senkerodieren (funkenerosives Senken)Zerspanung | – | 1300 mm | – | – | gehärtete Stähle, leitfähige Werkstoffe |
| TieflochbohrenZerspanung | – | – | – | – | Metalle |
| FlachschleifenZerspanung | – | 1000 mm | – | Einzelteile – Serienteile | Stahl |
| Sägen (Bandsäge-Zuschnitt)Zerspanung | – | – | – | – | Stahlsorten |
| Einzelfertigung / Prototypen-FertigungEngineering | – | – | – | – | Metalle, Kunststoffe, Graphit, Ureol |
| Serienfertigung (inkl. Guss-Endbearbeitung, Entgraten, Waschen, Dichtigkeitsprüfung)Zerspanung | – | – | – | Prototypen – Großserien | Guss |
| CAD/CAM-Programmierung (5-Achs Programmierung)Engineering | – | – | – | – | – |
| 3D-Koordinatenmessung (Messtechnik)Prüfung | – | – | – | – | – |
| Oberflächenbehandlung (Einsatzhärten, Nitrieren, Verzinken, Vernickeln, Brünieren, Eloxieren) überOberfläche | – | – | – | – | Metalle |
| Wärmebehandlung (Härten) über PartnerWärmebehandlung | – | – | – | – | Stahl |
16 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

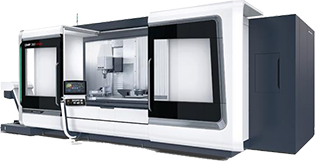

| 5-Achs-Fräsmaschine | DMG MORI DMF 360 | 1 | 3.600 / 1.100 / 900 mm (X/Y/Z), SK50, zwei Rundtische Pendelbearbeitung | – | Dietfurt |

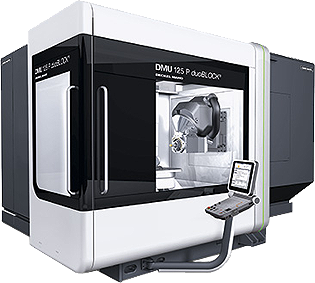

| 5-Achs-Fräsmaschine | DMG MORI DMU 125 P dB | 1 | 1.250 / 1.000 / 1.000 mm (X/Y/Z) | – | Dietfurt |
| 5-Achs-Fräsmaschine | DMG MORI DMU 80 mB | 1 | 1.130 / 630 / 630 mm (X/Y/Z) | – | Dietfurt |
| 5-Achs-Fräsmaschine | DMG MORI DMU 60 mB | 1 | 730 / 560 / 560 mm (X/Y/Z) | – | Dietfurt |
| 3-Achs-Bearbeitungszentrum | DMG MORI DMC 1035 V | 1 | 1.035 / 560 / 510 mm (X/Y/Z) | – | Dietfurt |
| 5-Achs-Fräsmaschine | DMG MORI DMC 100 U DB | 1 | 1.000 / 1.000 / 1.000 mm (X/Y/Z), Palettenwechsler, SK50 | – | Dietfurt |
| 5-Achs-Fräsmaschine | DMG MORI DMC 90 U DB | 1 | 900 / 1.050 / 850 mm (X/Y/Z), Palettenwechsler, SK40 | – | Dietfurt |
| 5-Achs-Fräsmaschine | DMG MORI DMC90 DuoBlock | 1 | – | – | Dietfurt |

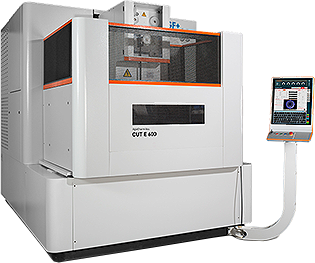

| Drahterodiermaschine | CUT E 600 | 1 | 600 / 400 / 350 mm (X/Y/Z), Konik/Höhe -30°/77 mm | – | Dietfurt |

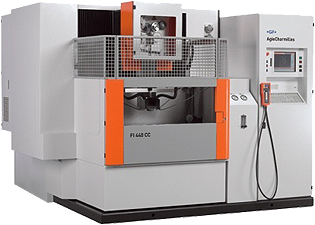

| Drahterodiermaschine | Robofil 440 cc | 1 | 550 / 340 / 405 mm (X/Y/Z), Koniken ±30° | – | Dietfurt |
| Senkerodiermaschine | ELOTHERM P1F | 1 | 1.470 / 965 / 550 mm (X/Y/Z), Beckengröße 2.200 / 1.300 / 500 mm | – | Dietfurt |
| Senkerodiermaschine | ELOTHERM P1 | 1 | 992 / 807 / 561 mm (X/Y/Z), Beckengröße 1.260 / 1.060 / 550 mm | – | Dietfurt |
| Senkerodiermaschine | ELOTHERM M2 | 1 | 500 / 450 / 400 mm (X/Y/Z), Beckengröße 900 / 650 / 450 mm | – | Dietfurt |
| 3D-Koordinatenmessmaschine | Mitutoyo CrystaApex S 9168 | 1 | 900 / 1.600 / 800 mm (X/Y/Z) | – | Dietfurt |

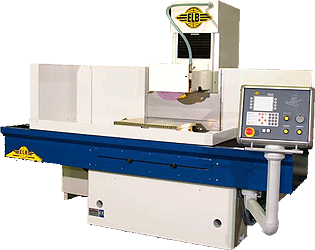

| Flachschleifmaschine | ELB | 1 | 500 / 1.000 / 600 mm (X/Y/Z) | – | Dietfurt |
| Bandsäge | Knuth abs 350 b | 1 | Breite 750 mm, Höhe 370 mm | – | Dietfurt |
Zusatzleistungen
Qualität und Messtechnik
Die gefertigten Werkstücke werden auf einer 3D-Koordinatenmessmaschine Mitutoyo CrystaApex S 9168 automatisiert vermessen; die Bereitstellung von Messprotokollen sichert die geforderte Qualität in der Serienfertigung nachvollziehbar ab.
| Nachweis | Dietfurt |
|---|---|
| 3D-Koordinatenmessung (Mitutoyo CrystaApex S 9168) mit Messprotokollen | |
| Dichtigkeitsprüfung in der Serienfertigung | |
| ISO 9001 |
Historie
- 2001
Beginn der Geschäftstätigkeit als Partner für Werkzeug- und Formenbau, Automobiltechnik und Sondermaschinenbau
Erweiterung des Maschinenparks um die 5-Achs-Fräsmaschine DMG DMC90 DuoBlock
Erweiterung des Maschinenparks um die 3D-Koordinatenmessmaschine Mitutoyo CrystaApex S 9168 zur automatisierten Vermessung der gefertigten Werkstücke
