Getriebe und Antriebstechnik: Hubgetriebe, Aktuatoren, Kegelradgetriebe sowie Fertigung nach Zeichnung bis Modul 12.
ZIMM Österreich GmbH
Lustenau, Österreich · Sincan/Ankara, TürkiyeNeu auf Amplifa
Über ZIMM

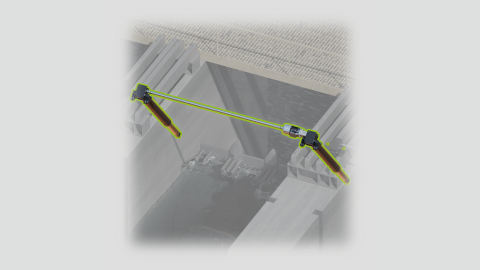

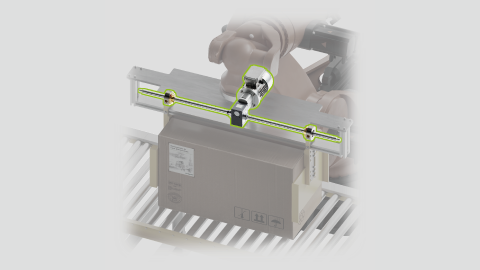

ZIMM entwickelt und fertigt industrielle Getriebe und Antriebstechnik für präzise Linearbewegung und Drehmomentübertragung. Das Portfolio umfasst Hubgetriebe in 14 Größen mit Hubkräften von 2,5 bis 1.000 kN, elektromechanische Aktuatoren von 25 bis 200 kN sowie ZK-Kegelradgetriebe in vier Größen; das Bausteinsystem erlaubt die Kombination von Getrieben, Spindeln, Motoren und Zubehör zu kompletten Hubsystemen. Im Rahmen der Produktion nach Zeichnung entstehen Verzahnungen von Modul 0,3 bis 12 und bis Ø 1.500 mm, darunter Stirn-, Kegel- und Schneckenräder sowie Kugel- und Trapezgewindetriebe. Ergänzt wird das Spektrum durch Guss-, Serienfertigung und mechanische Bearbeitung von Dreh-, Fräs- und Gussteilen bis 500 kg Einzelgewicht. Der Hauptsitz mit Getriebebau befindet sich in Lustenau (Österreich), die CNC-Bearbeitung am Standort Sincan/Ankara (Türkei). Abnehmer_branchen sind unter anderem Automatisierung, Intralogistik, Windenergie und Bahntechnik.
- Standort
- Lustenau, Österreich
- Verfahren

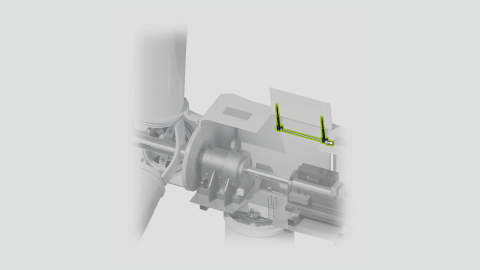

- Produktion nach Zeichnung: Stirnräder (Modul 0,3–12, bis Ø 1.500 mm), Produktion nach Zeichnung: Kegelräder bis Ø 1.000 mm (Spiralkegelräder bis Ø 500 mm), Produktion nach Zeichnung: Schneckenräder bis Ø 1.000 mm, Schnecken bis Ø 500 mm, Produktion nach Zeichnung: Kugelgewindetriebe 16×5–160×80 und Trapezgewindetriebe 12×3–160×20, Drehen von Teilen bis Ø 450 mm, Fräsen von Teilen bis Ø 450 mm, Guss (Getriebegehäuse bis 800 mm Kantenlänge, 200 kg), Getriebebau (Hubgetriebe, Kegelradgetriebe, Aktuatoren)
- Werkstoffe
- EN-GJS-350-22, EN-GJS-700-2, EN-GJL-250, Vergütungsstähle nach DIN EN 10083, Einsatzstähle nach DIN EN 10084, Aluminium, Bronze, Kunststoff
- Zertifikate
- ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, ISO 9001, ISO 14001, ISO 45001
- 01
Konstruktion/Auslegung von Hubsystemen
- 02
Guss
- 03
CNC-Drehen
- 04
CNC-Fräsen
- 05
Verzahnungs- bzw. Getriebefertigung
- 06
Montage
- 07
Prüfung
Werkstoffe und Verfahren
EN-GJS-350-22
Gusseisen mit Kugelgraphit für Getriebegehäuse im Gusssortiment.
EN-GJS-700-2
Höherfester Kugelgraphitguss für mechanisch hochbelastete Gussteile.
EN-GJL-250
Grauguss für Getriebegehäuse bis 800 mm Kantenlänge.
Vergütungsstähle
Vergütete Stähle für verzahnte und gewinderollte Antriebselemente.
Einsatzstähle
Einsatzstähle für einsatzgehärtete zahntechnische Komponenten.
Aluminium
Für Dreh- und Frästeile bis 500 kg Einzelgewicht.
Bronze
Werkstoff für Schneckenradkranze und verschleißfeste Antriebselemente.
Kunststoff
Für zahntechnische Bauteile und gewindeähnliche Antriebselemente.
Standorte
Lustenau
ATHauptsitz, Getriebebau und Fertigung nach Zeichnung (ISO 9001:2015)
- Stückgewicht / Größe
- Zahnräder bis Ø 1.500 mm
- Werkstoffe
- Stahl, Aluminium, Bronze, Kunststoff, Gusseisen
- Getriebefertigung
- Produktion nach Zeichnung
Sincan/Ankara
TRCNC-Bearbeitung (ISO 9001:2015, ISO 14001:2015, ISO 45001:2018)
- Stückgewicht / Größe
- Dreh-/Frästeile bis Ø 450 mm
- Werkstoffe
- Stahl, Aluminium, Gusseisen
- CNC-Drehen
- CNC-Fräsen
Bauteile
Einblicke in die Fertigung
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Produktion nach Zeichnung: Stirnräder (Modul 0,3–12, bis Ø 1.500 mm)Zerspanung | – | Ø 1.500 mm | – | – | Stahl, Aluminium, Bronze, Kunststoff |
| Produktion nach Zeichnung: Kegelräder bis Ø 1.000 mm (Spiralkegelräder bis Ø 500 mm)Zerspanung | – | Ø 1.000 mm | – | – | Stahl, Aluminium, Bronze, Kunststoff |
| Produktion nach Zeichnung: Schneckenräder bis Ø 1.000 mm, Schnecken bis Ø 500 mmZerspanung | – | Ø 1.000 mm | – | – | Stahl, Aluminium, Bronze, Kunststoff |
| Produktion nach Zeichnung: Kugelgewindetriebe 16×5–160×80 und Trapezgewindetriebe 12×3–160×20Zerspanung | – | – | – | – | Stahl |
| Drehen von Teilen bis Ø 450 mmZerspanung | – | Ø 450 mm | 500 kg (Einzelgewicht) | – | Stahl, Aluminium, EN-GJS-350-22 bis EN-GJS-700-2, EN-GJL-250 |
| Fräsen von Teilen bis Ø 450 mmZerspanung | – | Ø 450 mm | 500 kg (Einzelgewicht) | – | Stahl, Aluminium |
| Guss (Getriebegehäuse bis 800 mm Kantenlänge, 200 kg)Guss | – | 800 mm (Kantenlänge Gehäuse) | 200 kg (Gehäuse) / 500 kg | – | EN-GJS-350-22, EN-GJS-700-2, EN-GJL-250 |
| Getriebebau (Hubgetriebe, Kegelradgetriebe, Aktuatoren)Montage | – | – | – | – | – |
| Prüfverfahren für Guss-, Dreh- und FrästeilePrüfung | – | – | – | – | – |
2 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Bearbeitung (Drehen/Fräsen) | – | – | Dreh-/Frästeile bis Ø 450 mm | – | Sincan/Ankara |
| Getriebefertigung / Produktion nach Zeichnung | ZIMM | – | Zahnräder bis Modul 12, Ø 1.500 mm | – | Lustenau |
Zusatzleistungen
Qualität und Zertifizierung
Die Fertigung nach Zeichnung in Lustenau ist nach ISO 9001:2015 zertifiziert; die CNC-Bearbeitung in Sincan/Ankara verfügt über ISO 9001:2015, ISO 14001:2015 und ISO 45001:2018. Für Guss-, Dreh- und Frästeile werden spezifische Prüfverfahren eingesetzt.
| Nachweis | Lustenau | Sincan/Ankara |
|---|---|---|
| ISO 9001 | ||
| ISO 14001 | ||
| ISO 45001 |
